Номер по Госреестру СИ: 95291-25
95291-25 Твердомеры Бринелля
(MERTIS)
Назначение средства измерений:
Твердомеры Бринелля MERTIS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.
Внешний вид.
Твердомеры Бринелля

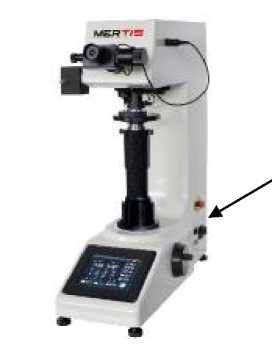

Рисунок № 1
Внешний вид.
Твердомеры Бринелля

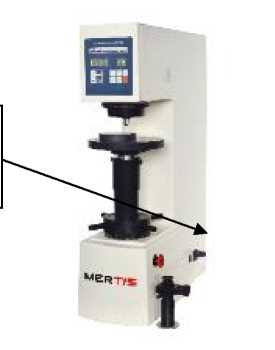

Рисунок № 2
Внешний вид.
Твердомеры Бринелля

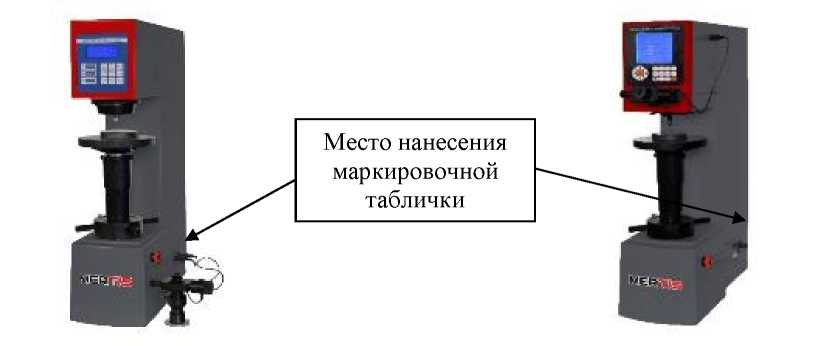

Рисунок № 3
Внешний вид.
Твердомеры Бринелля

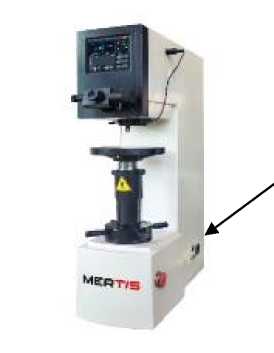

Рисунок № 4
Внешний вид.
Твердомеры Бринелля

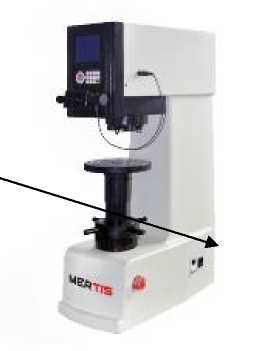

Рисунок № 5
Внешний вид.
Твердомеры Бринелля

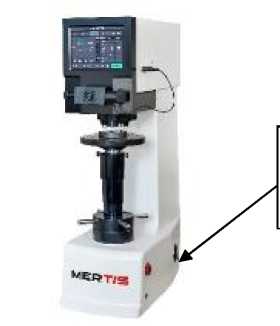

Рисунок № 6
Внешний вид.
Твердомеры Бринелля

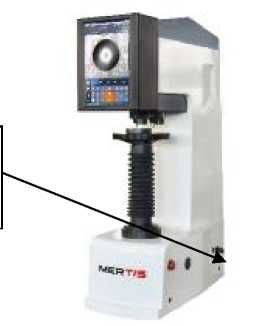

Рисунок № 7
Внешний вид.
Твердомеры Бринелля

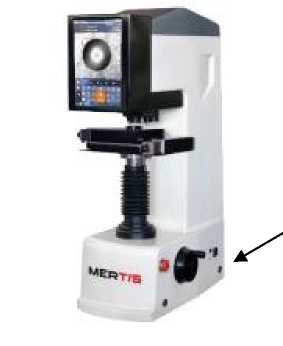

Рисунок № 8
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 25.04.2030
Номер записи - 197112
ID в реестре СИ - 1425319
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания "Shanghai Shangcai Testermachine Co. Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№827 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Твердомеры Бринелля (MERTIS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Shanghai Shangcai Testermachine Co. Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94382-25 17.01.2030 |
Твердомеры Роквелла и Супер-Роквелла, MERTIS Компания "Shanghai Shangcai Testermachine Co. Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
95291-25 25.04.2030 |
Твердомеры Бринелля , MERTIS Компания "Shanghai Shangcai Testermachine Co. Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
95567-25 26.05.2030 |
Твердомеры Виккерса, MERTIS Компания "Shanghai Shangcai Testermachine Co. Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Кто поверяет Твердомеры Бринелля (MERTIS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Твердомеры Бринелля (MERTIS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-H |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 7 «Порядок работы твердомеров с LCD дисплеем и ручным подъемным винтом» и главе 8 «Порядок работы твердомера с TS-дисплеем и автоматическим подъемным винтом» документа «MERTIS HВ - 01 РЭ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;
Государственная поверочная схема для средств измерений твердости по шкалам Бринелля, утвержденная приказом Росстандарта от 2 августа 2022 г. № 1895;
Стандарт предприятия «Твердомеры Бринелля MERTIS. СП».
ПравообладательКомпания «Shanghai Shangcai Testermachine Co. Ltd», Китай
Адрес: No.373 Fengwang Road, Fengcheng Economic Park, Fengxian District, Shanghai, 201411, China
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
К данному типу твердомеров относятся твердомеры, выпускаемые под товарным знаком «MERTIS».
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус белого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в девяти модификациях: MERTIS DHB-3000, MERTIS MHB-3000, MERTIS XHB-3000, MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS; MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, MERTIS XHBT-3000Z III/V3.0, MERTIS 601XHB. Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, конструкцией, степенью автоматизации процесса измерений.
Серийный номер в виде обозначения, состоящего из арабских цифр, и товарный знак наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-9.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомер не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-9.
Рисунок 1 - Общий вид твердомеров Бринелля
Место нанесения маркировочной таблички
Рисунок 2 - Общий вид твердомеров Бринелля
MERTIS 601XHB MERTIS DHB-3000
Рисунок 4 - Общий вид твердомеров Бринелля
MERTIS XHB-3000
Рисунок 3 - Общий вид твердомеров Бринелля
MERTIS MHB-3000
Место нанесения маркировочной таблички
Рисунок 5 - Общий вид твердомеров Бринелля
MERTIS XHB-3000-TS
Рисунок 6 - Общий вид твердомеров Бринелля
MERTIS XHB-3000Z
Место нанесения маркировочной таблички
Рисунок 7 - Общий вид твердомеров Бринелля
MERTIS XHB-3000Z-TS
Рисунок 8 - Общий вид твердомеров Бринелля
MERTIS XHBT-3000Z III
Рисунок 9 - Общий вид твердомеров
Бринелля MERTIS XHBT-3000Z III/V3.0
Место нанесения маркировочной таблички
Таблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Бринелля |
MERTIS |
1 шт. |
|
Микроскоп или видеоизмерительная система * |
- |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
MERTIS НВ - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
|
Модификация твердомера |
Шкала Бринелля |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
Диапазон измерений твердости HBW |
|
MERTIS 601XHB |
HBW 1/1 |
9,807 |
±1 |
от 5 до 21 |
|
HBW 1/5 |
49,03 |
от 16 до 108 | ||
|
HBW 1/10 |
98,07 |
от 32 до 218 | ||
|
HBW 1/30 |
294,0 |
от 95 до 650 | ||
|
HBW 2,5/6,25 |
61,5 |
от 5 до 21 | ||
|
HBW 2,5/15,6 |
153,2 |
от 8 до 54 | ||
|
HBW 2,5/31,25 |
306,5 |
от 16 до 108 | ||
|
HBW 2,5/62,5 |
613,0 |
от 32 до 218 | ||
|
HBW 5/62,5 |
613,0 |
от 19 до 54 | ||
|
MERTIS DHB-3000, MERTIS MHB-3000, MERTIS XHB-3000, MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, MERTIS XHBT-3000Z III/V3.0 |
HBW 2,5/62,5 |
613,0 |
от 35 до 218 | |
|
HBW 5/125 |
1226 |
от 35 до 108 | ||
|
HBW 2,5/187,5 |
1839 |
от 95 до 650 | ||
|
HBW 5/250 |
2452 |
от 35 до 218 | ||
|
HBW 10/250 |
2452 |
от 35 до 54 | ||
|
HBW 5/750 |
7355 |
от 95 до 650 | ||
|
HBW 10/500 |
4903 |
от 35 до 108 | ||
|
HBW 10/1000 |
9807 |
от 35 до 218 | ||
|
HBW 10/1500 |
14710 |
от 48 до 326 | ||
|
HBW 10/3000 |
29420 |
от 95 до 650 | ||
|
MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS |
HBW 2,5/62,5 |
613,0 |
от 32 до 218 | |
|
HBW 5/125 |
1226 |
от 16 до 108 | ||
|
HBW 2,5/187,5 |
1839 |
от 95 до 650 | ||
|
HBW 5/250 |
2452 |
от 32 до 218 | ||
|
HBW 10/250 |
2452 |
от 8 до 54 | ||
|
HBW 5/750 |
7355 |
от 95 до 650 | ||
|
HBW 10/500 |
4903 |
от 16 до 108 | ||
|
HBW 10/1000 |
9807 |
от 32 до 218 | ||
|
HBW 10/1500 |
14710 |
от 48 до 326 | ||
|
HBW 10/3000 |
29420 |
от 95 до 650 |
Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Диапазон изме |
рений твё |
рдости HBW | ||
|
от 5 до 21 включ. |
св. 21 до 54 включ. |
св. 54 до 108 включ. |
св. 108 до 163 включ. |
св. 163 до 218 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HBW, (±) | |||||
|
Размах чисел твердости HBW | |||||
|
HBW 1/1; HBW 2,5/6,25; HBW 2,5/15,6; HBW 5/62,5; HBW 10/250 |
0,6 |
1,6 |
- |
- |
- |
|
0,6 |
1,6 | ||||
|
HBW 1/5; HBW 2,5/31,25; HBW 5/125; HBW 10/500 |
0,6 |
1,6 |
3,2 |
- |
- |
|
0,6 |
1,6 |
3,2 | |||
|
HBW 1/10; HBW 2,5/62,5; HBW 5/250; HBW 10/1000 |
- |
1,6 |
3,2 |
4,9 |
6,5 |
|
1,6 |
3,2 |
4,9 |
6,5 | ||
|
HB(HBW) 10/1500 |
- |
1,6 |
3,2 |
4,9 |
6,5 |
|
1,6 |
3,2 |
4,9 |
6,5 | ||
|
HBW 1/30 |
- |
- |
3,2 |
4,9 |
6,5 |
|
3,2 |
4,9 |
8,0 | |||
|
HBW 2,5/187,5; HBW 5/750; HBW10/3000 |
- |
- |
3,2 |
4,9 |
6,5 |
|
3,2 |
4,9 |
6,5 | |||
Продолжение таблицы 3
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости HBW | |||||
|
св. 218 до 272 включ |
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HBW, (±) | ||||||
|
Размах чисел твердости HBW | ||||||
|
HB(HBW) 10/1500 |
8,2 |
9,8 |
- |
- |
- |
- |
|
8,2 |
9,8 | |||||
|
HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
|
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 | |
|
Примечания:
| ||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более |
от +15 до +35 80 |
|
Параметры электрического питания напряжение переменного тока, В частота переменного тока, Г ц |
от 207 до 253 от 49,5 до 50,5 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более MERTIS DHB-3000, MERTIS MHB-3000, MERTIS ХHB-3000, MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS; MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, МERTIS XHBT-3000Z III/V3.0 | |
|
длина |
790 |
|
ширина |
460 |
|
высота |
1100 |
|
MERTIS 601XHB | |
|
длина |
550 |
|
ширина |
250 |
|
высота |
650 |
|
Масса, кг, не более MERTIS DHB-3000, MERTIS MHB-3000, MERTIS ХHB-3000, MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS; MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, МERTIS XHBT-3000Z III/V3.0 |
210 |
|
MERTIS 601XHB |
40 |
