Номер по Госреестру СИ: 95331-25
95331-25 Расходомеры электромагнитные
(Sekee EM)
Назначение средства измерений:
Расходомеры электромагнитные Sekee EM (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей, пульп и суспензий с проводимостью более 5 мкСм/см.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры электромагнитные
Рисунок № 7
Внешний вид.
Расходомеры электромагнитные
Рисунок № 8
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 25.04.2030
Номер записи - 197102
ID в реестре СИ - 1425309
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТехноКИП" (OOO "ТехноКИП")
Страна - РОССИЯ
Населенный пункт - г. Петрозаводск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2303 от 2021.10.18 Об утверждении типов средств измерений
№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"
№820 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Расходомеры электромагнитные (Sekee EM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТехноКИП" (OOO "ТехноКИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95331-25 25.04.2030 |
Расходомеры электромагнитные, Sekee EM Общество с ограниченной ответственностью "ТехноКИП" (OOO "ТехноКИП") (РОССИЯ г. Петрозаводск) |
ОТ МП |
5 лет |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Расходомеры электромагнитные (Sekee EM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Расходомеры электромагнитные (Sekee EM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой или токовый сигналы.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без введения пароля.
Идентификационные данные ПО расходомеров приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
MAG |
|
Номер версии (идентификационный номер) ПО |
Vх.х |
|
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Знак утверждения типа
Знак утверждения типа и серийный номер расходомера в буквенно-цифровом формате наносятся при помощи лазерной гравировки на маркировочную табличку, закрепляемую на датчике, и на электронно-измерительном блоке типографским способом или на самоклеящейся этикетке, в соответствии с рисунком 3. Нанесение знака поверки на расходомеры не предусмотрено.В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования крышки электронно-измерительного блока при помощи наклеек. Схема пломбировки от несанкционированного доступа показана на рисунке 4.
а) интегральное исполнение
б) раздельное исполнение

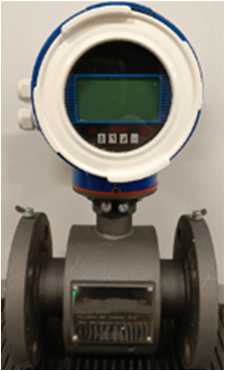

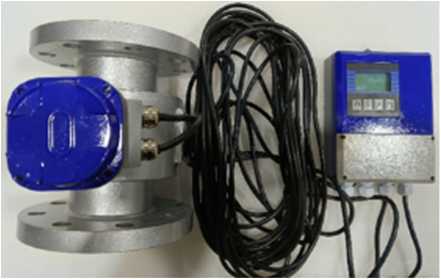

Рисунок 2 - Общий вид расходомеров электромагнитных Sekee EM
!!! ОТКРЫВАТЬ ПОСЛЕ ОТКЛЮЧЕНИЯ ПИТАНИЯ !!!
ООО ^ToMriMfr Телеки: Н Я№ 2ЬЭ М Lt m^uu
Seta» ЕМ -ХХХ-Х Сер. №ХХ ГОЛОС* Дега иэг. хххххк
©ЕМ °
О
Сексе
Jf N1. рп-г’п:
Электронный блок
Питаний: 65-3650/45 - 62 Гц Гемп. окр. среды:45вС^-ь 50рС [Р67
ТУ 2Б.51.52-002- S6039744-2O24
Место нанесения
серийного номера
Датчик
ООО 'ТехноКИ П" Телефон; 8 800 ?SO-00- ] 6Н wwwjsekee.ru
SekeeEM - ХХХ-Х
Сер. №ХХ ХХХХХХ Дата изг.ХХХХ.ХХ PN4.0Mna IP67 Погр, изм.0.5% Темп, окр. среды от-45°С до+ 70 °C
Место нанесения
знака утверждения типа
б)
Рисунок 3 - Места нанесения серийного номера и знака утверждения типа а) маркировочная табличка на электронно-измерительном блоке б) маркировочная табличка на датчике
Место пломбировки

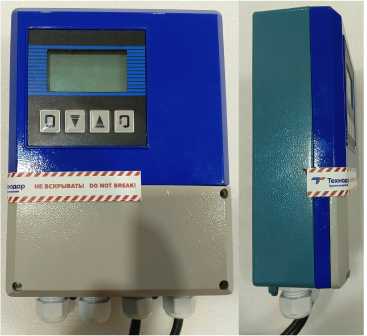

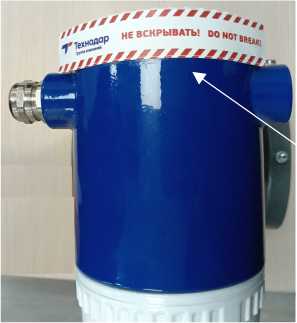

Рисунок 4 -Схема пломбировки от несанкционированного доступа расходомеров электромагнитных Sekee EM
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой или токовый сигналы.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без введения пароля.
Идентификационные данные ПО расходомеров приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
MAG |
|
Номер версии (идентификационный номер) ПО |
Vх.х |
|
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения объемного расхода, м3/ч1) |
от 0,14 до 72345,60 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании частотно-импульсного или цифрового выхода, %: - при скорости потока 0,5< v < 10 м/с |
±0,50 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании токового выхода, %: - при скорости потока 0,5< v < 10 м/с |
±0,65 |
|
1) в зависимости от исполнения v - скорость потока, м/с, рассчитывается по формуле v = Q/ (0,0009^(DN)2) где DN диаметр номинальный, мм; п = 3,14. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметры номинальные, DN |
от 10 до 1600 |
|
Давление измеряемой среды, МПа, не более1) |
4 |
|
Условия эксплуатации: - температура окружающей среды для датчика, °С |
от -45 до +70 |
|
- температура окружающей среды для электронноизмерительного блока2), °С |
от -45 до +50 |
|
- влажность окружающей среды, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Температура измеряемой среды, °С |
от -60 до +180 |
|
Параметры электрического питания1): - напряжение постоянного тока, В |
от 20 до 36 |
|
- напряжение переменного тока, В |
от 160 до 265 |
|
Потребляемая мощность, не более1): - переменного тока, Вт |
20 |
|
- постоянного тока, В • А |
20 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Выходные сигналы1):
|
от 1 до 5000 от 4 до 20 RS-485 (Modbus RTU) |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP67 |
| |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
20 |
|
Срок средней наработки на отказ, ч, не менее |
180000 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, а также на маркировочную табличку датчика при помощи лазерной гравировки и на самоклеящейся этикетке, закрепляемой на электронно-измерительном блоке, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 2 руководства по эксплуатации 26.51.52-002-86039744-2024.РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-002-86039744-2024 «Расходомеры электромагнитные Sekee EM. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ТехноКИП» (OOO «ТехноКИП») ИНН: 1000013731
Юридический адрес: 185034, Республика Карелия, г. Петрозаводск, пер. 6-й Гвардейский (Ключевая р-н), д. 7А, помещ. 1
Телефон: +7 (8142) 59-30-93
E-mail: info@sekee.ru
Web-сайт: https://sekee.ru/
Изготовитель
Общество с ограниченной ответственностью «ТехноКИП» (OOO «ТехноКИП»)Адрес: 185034, Республика Карелия, г. Петрозаводск, пер. 6-й Гвардейский (Ключевая р-н), д. 7А, помещ. 1
Телефон: +7 (8142) 59-30-93
E-mail: info@sekee.ru
Web-сайт: https://sekee.ru/
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ТехноКИП» (OOO «ТехноКИП») ИНН: 1000013731Юридический адрес: 185034, Республика Карелия, г. Петрозаводск, пер. 6-й Гвардейский (Ключевая р-н), д. 7А, помещ. 1
Телефон: +7 (8142) 59-30-93
E-mail: info@sekee.ru
Web-сайт: https://sekee.ru/
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из датчика и электронно-измерительного блока.
Датчик представляет собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
Электронно-измерительный блок обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от датчика и, в зависимости от исполнения, формирует токовый, частотно-импульсный и цифровые выходные сигналы, несущие информацию об измеренном расходе и/или объеме. Электронно-измерительный блок оснащен дисплеем, который обеспечивает индикацию результатов измерений, и кнопками, при помощи которых можно осуществлять конфигурирование расходомера.
Расходомеры могут быть изготовлены в интегральном исполнении, когда датчик и электронно-измерительный блок механически жестко связаны, или в раздельном исполнении, когда датчик и электронно-измерительный блок разнесены на некоторое расстояние и соединены сигнальным кабелем.
Расходомеры выпускаются в одной модификации.
