Сведения о средстве измерений: 95330-25 Счётчики воды цифровые универсальные

Номер по Госреестру СИ: 95330-25
95330-25 Счётчики воды цифровые универсальные
("BOLID")

Назначение средства измерений:
Счётчики воды цифровые универсальные «BOLID» (далее - счётчики) предназначены для измерений объема питьевой воды протекающей в системах холодного и горячего водоснабжения по СанПиН 2.1.3684-21. Счётчики могут использоваться, как автономно, так и в составе автоматизированных систем контроля и учета энергоресурсов (АСКУЭ).

сертификация программного обеспечения
Внешний вид. Счётчики воды цифровые универсальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счётчики воды цифровые универсальные
Рисунок № 1
Внешний вид. Счётчики воды цифровые универсальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счётчики воды цифровые универсальные
Рисунок № 2
Внешний вид. Счётчики воды цифровые универсальные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счётчики воды цифровые универсальные
Рисунок № 3
Внешний вид. Счётчики воды цифровые универсальные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Счётчики воды цифровые универсальные
Рисунок № 4

Общие сведения

Дата публикации - 30.04.2025
Срок свидетельства - 25.04.2030
Номер записи - 197101
ID в реестре СИ - 1425308
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СВК15-3-2-Б4, СВ-15,

Производитель

Изготовитель - Закрытое акционерное общество научно-внедренческое предприятие "Болид" (ЗАО НВП "Болид")
Страна - РОССИЯ
Населенный пункт - г. Королев, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_26 Прослеживаемость СИ при поверке

Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.

В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 2190 дн.

Приказы РСТ, где упоминается данный тип СИ

№820 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Счётчики воды цифровые универсальные ("BOLID")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество научно-внедренческое предприятие "Болид" (ЗАО НВП "Болид")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95330-25
25.04.2030
 Счётчики воды цифровые универсальные, "BOLID"
Закрытое акционерное общество научно-внедренческое предприятие "Болид" (ЗАО НВП "Болид") (РОССИЯ г. Королев, Московская обл.) 		ОТ
МП 		6 лет
Отчет - IS_6 Поверки, типы СИ, производители по областям измерений и группам стран (сводный)

Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".

Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

Стоимость 200 руб. или по подписке

Кто поверяет Счётчики воды цифровые универсальные ("BOLID")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСЕРВИС"
(RA.RU.312120)
  • СВ-15
  • СВК15-3-2-Б4
  • СВ-15-3-2-Б4
    		•  22 17 22 0 0 0 0 0

    Стоимость поверки Счётчики воды цифровые универсальные ("BOLID")

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Конструкция счётчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель счетного механизма методом гравировки или типографским способом в соответствии с рисунком 3, и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Устройство и принцип работы», паспорта на счётчики воды цифровые универсальные «BOLID».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

    АЦДР.407262.001 ТУ «Счётчики воды цифровые универсальные «BOLID». Технические условия».

    Правообладатель

    Закрытое акционерное общество научно-внедренческое предприятие «Болид» (ЗАО НВП «Болид»)

    ИНН 5018000402

    Юридический адрес: 141074 Московская обл., г. Королев, ул. Пионерская, д. 4, к. 11, помещ. 205

    Телефон/факс: (495) 775-71-55

    E-mail: info@bolid.ru

    Web-сайт: www.bolid.ru

    Изготовитель

    Закрытое акционерное общество научно-внедренческое предприятие «Болид» (ЗАО НВП «Болид»)
    ИНН 5018000402
    Адрес: 141074 Московская обл., г. Королев, ул. Пионерская, д. 4, к. 11, помещ. 205 Телефон/факс: (495) 775-71-55
    E-mail: info@bolid.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 544-00-00
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Закрытое акционерное общество научно-внедренческое предприятие «Болид» (ЗАО НВП «Болид»)
    ИНН 5018000402
    Юридический адрес: 141074 Московская обл., г. Королев, ул. Пионерская, д. 4, к. 11, помещ. 205
    Телефон/факс: (495) 775-71-55
    E-mail: info@bolid.ru
    Web-сайт: www.bolid.ru

    Принцип действия счётчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей жидкости. Крыльчатка расположена в проточной части и оснащена магнитом. В электронном счетном устройстве установлен датчик, регистрирующий количество оборотов крыльчатки. Сигнал с датчика обрабатывается микропроцессорным устройством, вычисляющим объем воды прошедшей через счётчик. Результаты вычислений объема воды отображаются на индикаторном устройстве в м3, а так же могут передаваться посредством каналов связи во внешние системы АСКУЭ.

    Конструктивно счётчики состоят из герметичной проточной части и электронного счетного устройства, соединенные между собой пломбировочным кольцом, что обеспечивает возможность поворота счетной части вокруг своей оси. В проточной части установлена крыльчатка с магнитной муфтой. Электронное счетное устройство изолировано от проточной части.

    Поток воды подается в корпус счётчика, поступает в измерительную полость, внутри которой установлена крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок.

    Индикатор электронного счетного устройства представляет собой жидкокристаллический дисплей.

    Для передачи данных во внешние системы АСКУЭ в счётчиках может быть использован:

    • - беспроводной интерфейс: радиоподсистемы «Болид» С2000Р, LoRaWAN, NB-IoT;

    • - проводной интерфейс: RS-485, M-Bus, импульсный выход.

    Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

    Код варианта исполнения счётчика образуется на основании обозначений, указанных в таблице 1.

    Таблица 1 - Код заказа.

    1

    2

    3

    4

    5

    СВ-

    хх

    х

    х

    хх

    • 1 - СВ (Счётчик воды);

    • 2 - 15 Диаметр условного прохода Ду15;

    • - 20 Диаметр условного прохода Ду20;

    • 3 - 3 Максимальный измеряемый расход, м3/ч. Для Ду15 - 3;

    • - 5 Максимальный измеряемый расход, м3/ч. Для Ду20 - 5;

    • 4 - 1 Вариант исполнения с монтажной длинной 80 мм;

    • - 2 Вариант исполнения с монтажной длинной 110 мм;

    • - 3 Вариант исполнения с монтажной длинной 130 мм;

    • 5 - Б1 Беспроводной интрфейс LoRaWAN;

    • - Б2 Беспроводной интерфейс NB-IoT;

    • - Б3 Беспроводной интерфейс радиоподсистемы «Болид» С2000Р;

    • - Б4 Проводной интерфейс RS-485;

    • - Б5 Проводной интерфейс M-Bus;

    • - Б6 Проводной импульсный выход.

    Защита от несанкционированного доступа к внутренним элементам счётчиков и средствам регулировки обеспечивается пломбировочным кольцом, с помощью которого электронное счетное устройство крепится к корпусу (проточной части). Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения пломбы или кольца.

    Общий вид счётчиков представлен на рисунке 1.

    Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

    Заводской номер счётчиков наносится на лицевую поверхность счетного механизма в цифровом формате методом лазерной гравировки или типографским способом в соответствии с рисунком 3.

    Внешний вид. Счётчики воды цифровые универсальные (
    Внешний вид. Счётчики воды цифровые универсальные (

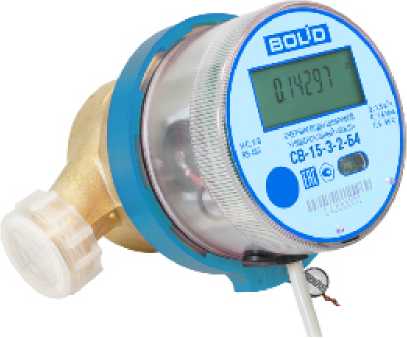

    Рисунок 1 - Общий вид, счётчики воды цифровые универсальные «BOLID»

    Внешний вид. Счётчики воды цифровые универсальные (
    Внешний вид. Счётчики воды цифровые универсальные (

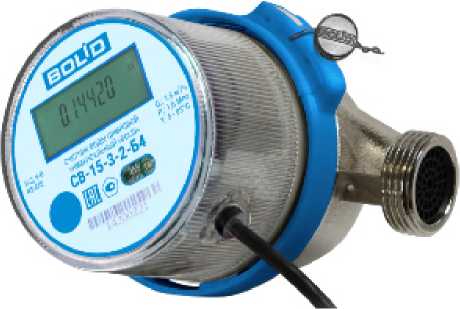

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

    Место нанесения знака утверждения типа

    C-ET-IHK ВЛДа1 J>W₽OzOA VIИ ОСРСАЛЬНЬЙ <601И*' СВ-15-а^Ъ4

    Место нанесения заводского номера

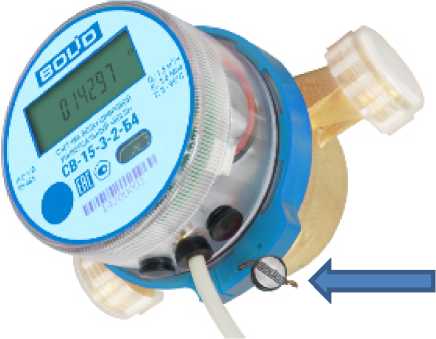

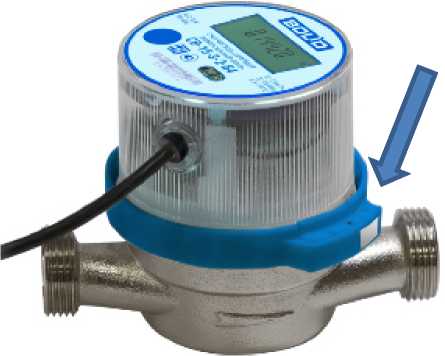

    Рисунок 3 - Место нанесения знака утверждения типа и заводского номера


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Счётчик воды цифровой универсальный

    «BOLID»

    1 шт.

    Паспорт

    АЦДР.407262.001 ПС

    1 экз.

    Стикеры (красный и синий)

    1 шт.

    Присоединительный комплект*

    1 шт.

    Примечание:

    * - поставляется по отдельному заказу


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диаметр условного прохода, Ду

    15

    20

    Метрологический класс по

    ГОСТ Р 50193.1-92

    А

    В

    С

    А

    В

    С

    Номинальный расход, Qn, м3/ч

    1,50

    1,50

    1,50

    2,50

    2,50

    2,50

    Максимальный расход, Qmax, м3/ч

    3,00

    3,00

    3,00

    5,00

    5,00

    5,00

    Переходный расход, Qt, м3/ч

    0,15

    0,12

    0,0225

    0,25

    0,20

    0,037

    Наименьший расход, Qmin, м3/ч

    0,06

    0,03

    0,015

    0,10

    0,05

    0,025

    Порог чувствительности, м3/ч,

    0,02

    0,01

    0,007

    0,03

    0,017

    0,012

    Пределы допускаемой относительной погрешности счетчика в диапазонах расходов не превышает, %:

    Qmin < Q < Qt

    Qt < Q < Qmax

    ±5,0

    ±2,0

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диаметр условного прохода, Ду

    15

    20

    Габаритные размеры счетчиков, мм, не более:

    - длина

    80 или 110

    130

    - ширина

    73

    73

    - высота

    89

    91

    Масса кг, не более

    0,5

    0,58

    Давление измеряемой среды, МПа, не более

    1,6

    Потеря давления при Qmax, МПа, не более

    0,1

    Диапазон температуры измеряемой среды, °С

    от +5 до +95

    Степень защиты по ГОСТ 14254

    IP65

    Напряжение источника питания, В

    3,6

    Типорзамер источника питания

    Литиевая батарея ER18505

    Средний срок службы источника питания, лет не менее

    6

    Условия эксплуатации:

    - диапазон температуры окружающей среды, °С

    от +5 до +50

    - относительная влажность при 35 °С, %, не более

    80

    - атмосферное давление, кПа

    от 84 до 106,7

    Резьба на корпусе счетчика

    3/4”

    1”

    Емкость индикаторного устройства, м3

    999999,99999

    Наименьшая цена деления, м3

    0,00001

    Параметры интерфейса RS-485:

    - питание интерфейса RS-485

    внешнее

    - напряжение питания интерфейса RS-485, В

    от 8 до 24

    - ток потребления интерфейса RS-485, мА, не более

    15

    Параметры импульсного выхода:

    - длительность импульса импульсного выхода, мс

    26

    - вес импульса, л/имп

    1

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    12

    Средняя наработка на отказ, часов

    100000
