Принцип действия спектрометров рентгенофлуоресцентных Melytec (далее -спектрометры) основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, генерируемое рентгеновской трубкой, взаимодействует с элементами анализируемого образца и создает вторичное рентгеновское излучение, интенсивность линий спектра которого зависит от элементного состава образца и толщины покрытия.

Конструктивно спектрометры состоят из источника рентгеновского излучения, системы рентгеновской оптики, детектора, измерительного столика, управляющей электроники и блока питания.

Спектрометры выпускаются в 8 моделях: Melytec ED450, Melytec ED550, Melytec ED650, Melytec ED650R, Melytec E-find 450, Melytec TH450, Melytec TH650, Melytec TH650R, которые отличаются конструктивным исполнением, метрологическими и техническими характеристиками. Модели Melytec ED650, Melytec ED650R имеют четыре исполнения: Melytec ED650, Melytec ED650 LE, Melytec ED650R, Melytec ED650R LE, которые отличаются диапазоном анализируемых элементов.

Спектрометры выполнены в виде настольных приборов и включают в себя следующие основные составные части:

• - измерительная камера, расположенная внутри корпуса и служащая для размещения образцов;

• - широкополосный многоканальный усилитель для регистрации излучаемого характеристического рентгенофлуоресцентного излучения;

• - микрофокусная рентгеновская трубка, которая находится в экранированном корпусе, обеспечивающем испускание рентгеновских лучей направленным пучком в измерительную камеру;

• - коллиматоры круглой и (или) прямоугольной формы для создания требуемого размера измеряемого участка образца путем диафрагмирования излучения первичного рентгеновского пучка, коллиматоры могут иметь различные диаметры: от 0,05 до 1,5 мм, некоторые модели могут оснащаться автоматическим сменщиком коллиматоров по выбору оператора;

• - измерительный стол, для модели Melytec TH650R измерительный стол является передвижным;

• - детектор различных типов: детектор с PIN-диодом (Si-PIN), кремниевый дрейфовый детектор (SDD) или отпаянный пропорциональный;

• -  для модели Melytec ED650R карусельный загрузчик и автоматический роботизированный сменщик образцов или карусельный загрузчик;

• - для модели Melytec ED550 карусельный загрузчик;

• - для модели Melytec E-find 450 применяется специальная оптическая схема с монохроматизацией первичного рентгеновского пучка.

Серийный номер спектрометров имеет буквенно-цифровой формат и наносится типографской печатью на самоклеящуюся этикетку, расположенную на задней стенке корпуса спектрометра, или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра спектрометра, возможность прочтения и сохранность номера в процессе эксплуатации. Конструкцией спектрометров не предусмотрена возможность нанесения знака поверки. Корпус спектрометров металлический, окрашиваемый в цвета, которые определяет изготовитель.

Пломбирование спектрометров не предусмотрено.

Общий вид спектрометров представлен на рисунках 1-8. Место нанесения серийного номера представлено на рисунке 9.

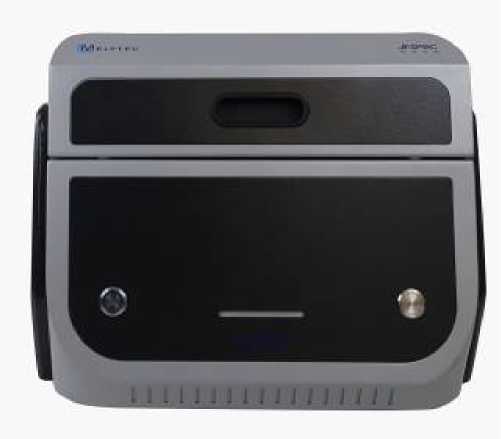

Рисунок 1 - Общий вид спектрометров модели Melytec ED450

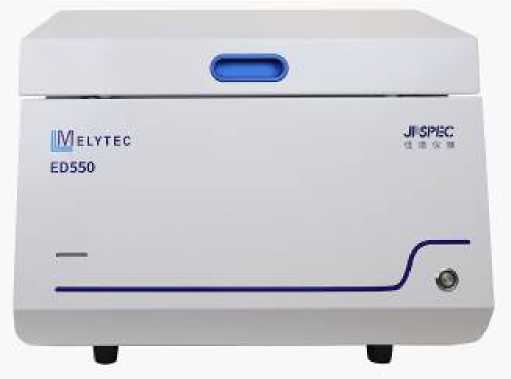

Рисунок 2 - Общий вид спектрометров модели Melytec ED550

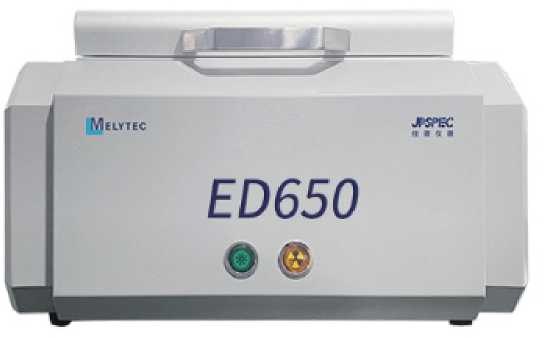

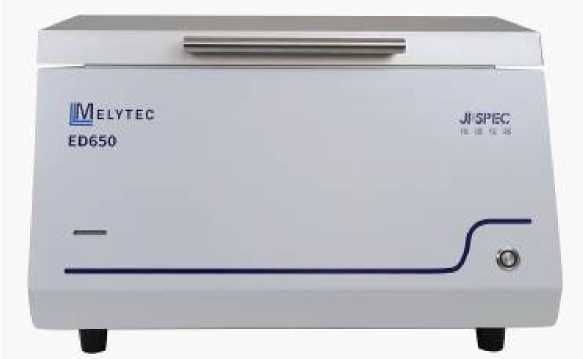

Рисунок 3 - Общий вид спектрометров модели Melytec ED650

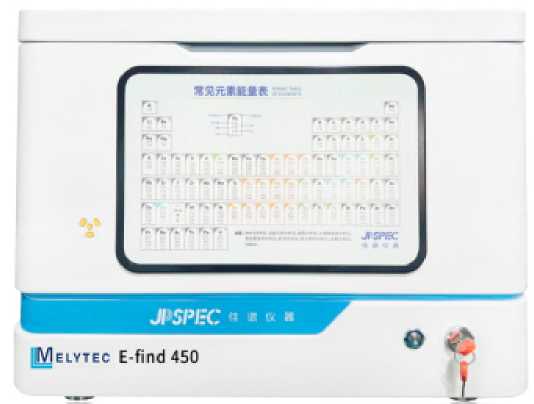

Рисунок 4 - Общий вид спектрометров модели Melytec E-find 450

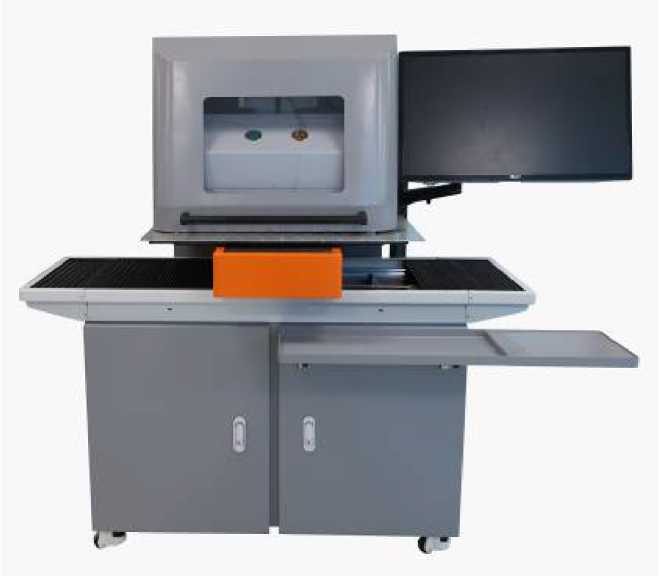

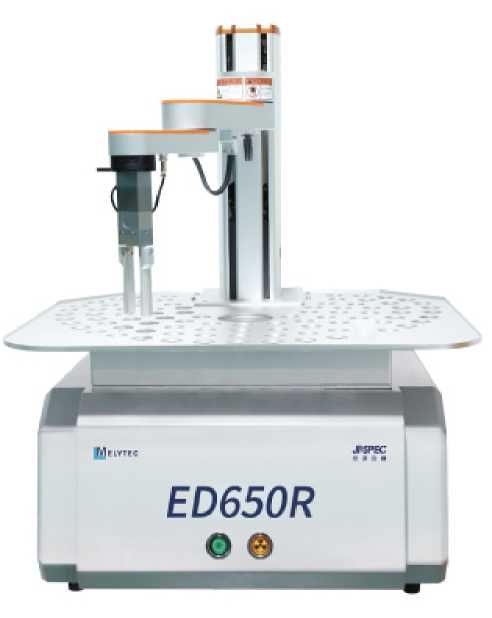

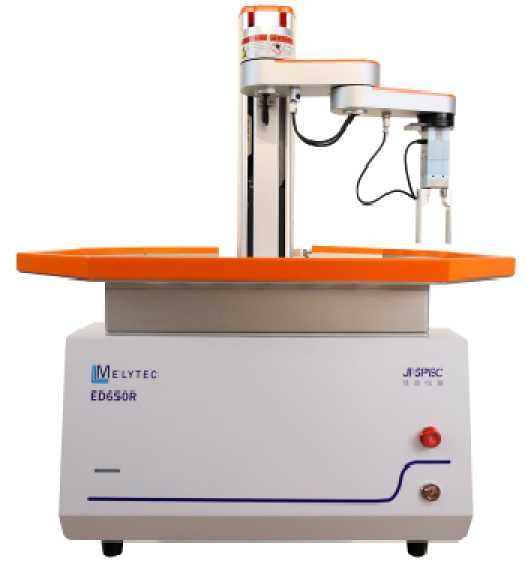

Рисунок 5 - Общий вид спектрометров модели Melytec ED650R

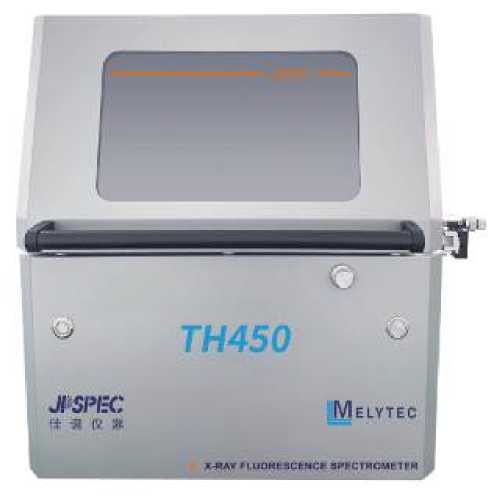

Рисунок 6 - Общий вид спектрометров модели Melytec TH450

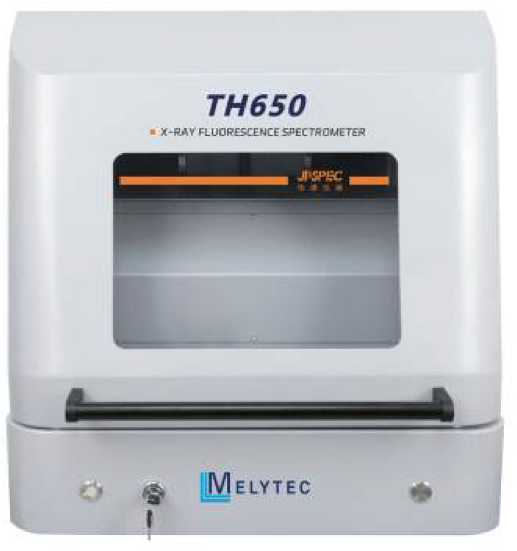

Рисунок 7 - Общий вид спектрометров модели Melytec TH650

Рисунок 8 - Общий вид спектрометров модели Melytec TH650R

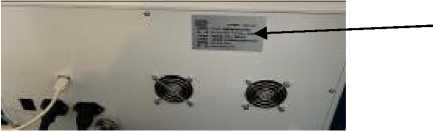

Рисунок 9 - Место нанесения серийного номера

Место нанесения серийного номера

Таблица 2 - Метрологические характеристики

О Значение нормировано для железа с массовой долей от 0,9 % до 1,1 %.

²1 Для однослойных покрытий при наличии режима измерений толщины покрытий.

Таблица 3 - Основные технические характеристики

*Для исполнений Melytec ED650 LE, Melytec ED650R LE диапазон анализируемых элементов от ⁶С до ⁹⁵Ат.
