Сведения о средстве измерений: 95325-25 Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС "Суслово"

Номер по Госреестру СИ: 95325-25
95325-25 Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС "Суслово"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС «Суслово» (далее - СИКН) предназначена для автоматизированных измерений массы нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС "Суслово"
Рисунок № 1

Общие сведения

Дата публикации - 30.04.2025
Срок свидетельства -
Номер записи - 197096
ID в реестре СИ - 1425303
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Автоматизация и Метрология" (АО "Транснефть - Автоматизация и Метрология")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - SO_14 Каталог ГСО УНИИМа по видам и областям применений

Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№820 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС "Суслово" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Автоматизация и Метрология" (АО "Транснефть - Автоматизация и Метрология")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95325-25

 Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС "Суслово", Обозначение отсутствует
Акционерное общество "Транснефть - Автоматизация и Метрология" (АО "Транснефть - Автоматизация и Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год

Кто поверяет Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС "Суслово" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС "Суслово" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Anal ogC onverter. app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО (CRC32)

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО (CRC32)

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО (CRC32)

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО (CRC32)

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО (CRC32)

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО (CRC32)

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО (CRC32)

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО (CRC32)

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО (CRC32)

    D19D9225

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО (CRC32)

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО (CRC32)

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО (CRC32)

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО (CRC32)

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО (CRC32)

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО (CRC32)

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО (CRC32)

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО (CRC32)

    232DDC3F

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО (CRC32)

    6A8CF172

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО (CRC32)

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО (CRC32)

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО (CRC32)

    35DD379D

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО (CRC32)

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО (CRC32)

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО (CRC32)

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО (CRC32)

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО (CRC32)

    8D37552D

    Примечание:

    • - допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН;

    • - цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде строчных или прописных букв, при этом значимым является номинал и последовательность расположения цифр и букв;

    • - алгоритм вычисления цифрового идентификатора - CRC32.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов ЛПДС «Суслово» Курганского НУ АО «Транснефть - Урал», свидетельство об аттестации методики (метода) измерений № 297-RA.RU.312546-2022 от 04.08.2022, номер записи в реестре аккредитованных лиц № RA.RU.312546.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

    ИНН 0278039018

    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Изготовитель

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    ИНН 7723107453
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон (факс): (495) 950-87-00, (495) 950-85-97
    E-mail: tаm@transneft.ru
    Web-сайт: http: //m etrol ogy. transneft. ru

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    ИНН 7723107453
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00, факс: (495) 950-85-97
    E-mail: tаm@transneft.ru
    Web-сайт: https://metrology.transneft.ru

    Правообладатель

    Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)
    ИНН 0278039018
    Юридический адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

    Принцип действия СИКН основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих от счетчиков-расходомеров массовых (далее - СРМ), преобразователей давления, температуры и плотности.

    СИКН заводской № 01 представляет собой единичный экземпляр измерительной системы и состоит из:

    - блока измерительных линий (далее - БИЛ), состоящего из двух рабочих измерительных линий (далее - ИЛ) и одной контрольно-резервной;

    • - блока измерений показателей качества (далее - БИК);

    • - системы обработки информации (далее - СОИ), состоящей из комплекса измерительно-вычислительного (далее - ИВК) и автоматизированного рабочего места (далее -АРМ) оператора.

    • - трубопоршневая поверочная установка;

    • - узла подключения поверочной установки;

    • - поверочной установки.

    Средства измерений (далее - СИ), входящие в состав СИКН указаны в таблице:

    Таблица 1 - СИ, входящие в состав СИКН

    Наименование СИ

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Расходомеры-счетчики массовые OPTIMASS 2400 (далее - СРМ)

    77658-20

    Датчики давления Метран-150

    32854-13

    Датчики температуры Rosemount 644, Rosemount 3144P

    63889-16

    Термопреобразователи универсальные ТПУ 0304

    50519-17

    Преобразователь плотности и расхода CDM

    63515-16

    Преобразователь плотности жидкости «ТН-Плотномер-25-6,3»*

    77871-20

    Наименование СИ

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Комплексы измерительно-вычислительные ТН-01

    67527-17

    Трубопоршневая поверочная установка ТПУ-550-6,3

    76730-19

    *- применяется при температуре измеряемой среды от +5 до +40 °C.

    В состав СИКН входят показывающие СИ давления и температуры нефтепродуктов утвержденных типов. В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

    СИКН обеспечивает выполнение следующих основных функций:

    • - измерения в автоматическом режиме массового расхода и массы нефтепродуктов;

    • - измерения в автоматическом режиме температуры, давления и плотности нефтепродуктов;

    • - поверка и контроль метрологических характеристик СРМ с применением поверочной установки или по передвижной поверочной установке;

    • - КМХ СМР по контрольно-резервному СРМ в автоматизированном режиме;

    • - автоматический и ручной отбор проб нефтепродуктов в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

    • - автоматический контроль технологических параметров нефтепродуктов в СИКН, их индикацию и сигнализацию нарушений установленных границ;

    • - регистрацию и хранение результатов измерений, формирование отчетов;

    • - защиту информации от несанкционированного доступа программными средствами. Пломбирование СИКН не предусмотрено.

    Заводской номер СИКН нанесен на информационную табличку, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Фотография информационной таблички СИКН представлена на рисунке № 1.

    Нанесение знака поверки на СИКН не предусмотрено.

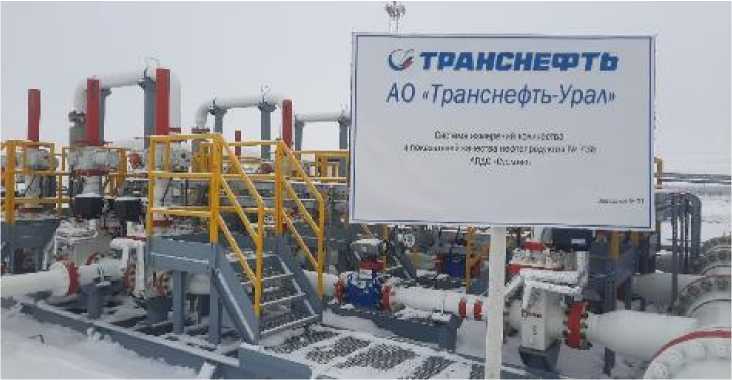

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС

    Рисунок 1 - Информационная табличка СИКН


    Таблица 6 - Комплектность СИКН

    Наименование

    Обозначение

    Количество

    Система измерений количества и показателей качества нефтепродуктов № 738 ЛПДС «Суслово»

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    аблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений массового расхода нефтепродуктов, т/ч

    от 150 до 670*

    Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

    ±0,25

    * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений.

    аблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Измеряемая среда

    нефтепродукты по ГОСТ 32511-2013 «Топливо дизельное ЕВРО. Технические условия», ТУ 38.301-19-155-2009 «Топливо дизельное

    зимнее и летнее»

    Наименование характеристики

    Значение

    Давление нефтепродуктов в СИКН с учетом ее подключения к технологическим трубопроводам, на входе СИКН, МПа:

    • - минимальное значение избыточного давления

    • - максимальное значение избыточного давления

    0,6

    6,3

    Физико-химические свойства измеряемой среды:

    • - температура измеряемой среды, °С

    • - плотность в рабочем диапазоне температур, кг/м3

    • - вязкость кинематическая в рабочем диапазоне температур, мм2/с (сСт)

    • - содержание свободного газа

    от - 5 до + 40

    от 801 до 874

    от 2,0 до 4,5

    не допускается

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380 ±38 В, трехфазное

    220 ±22 В, однофазное

    50±1

    Условия эксплуатации СИКН:

    а) температура окружающей среды, °С:

    б) относительная влажность в месте установки СОИ, %

    в) атмосферное давление, кПа

    от - 40 до + 41

    от 30 до 80 от 84,0 до 106,7

    Режим работы

    непрерывный

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    15


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
