Номер по Госреестру СИ: 95317-25
95317-25 Генераторы-анализаторы трафика
(LR100Gen Hardware Appliance 10G)
Назначение средства измерений:
Генераторы-анализаторы трафика LR100Gen Hardware Appliance 10G (далее- приборы) предназначены для измерений пропускной способности каналов передачи данных и задержки передачи пакетов данных при оценке производительности телекоммуникационной инфраструктуры.
Внешний вид.
Генераторы-анализаторы трафика
Рисунок № 1
Внешний вид.
Генераторы-анализаторы трафика
Рисунок № 2
Общие сведения
Дата публикации - 17.06.2025
Срок свидетельства - 23.04.2030
Номер записи - 197092
ID в реестре СИ - 1425298
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Информационные технологии и коммуникационные системы" (АО "ИнфоТеКС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№804 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Генераторы-анализаторы трафика (LR100Gen Hardware Appliance 10G)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Информационные технологии и коммуникационные системы" (АО "ИнфоТеКС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95317-25 23.04.2030 |
Генераторы-анализаторы трафика, LR100Gen Hardware Appliance 10G Акционерное общество "Информационные технологии и коммуникационные системы" (АО "ИнфоТеКС") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Генераторы-анализаторы трафика (LR100Gen Hardware Appliance 10G)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Генераторы-анализаторы трафика (LR100Gen Hardware Appliance 10G)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В приборах используется встроенное программное обеспечение (далее - ПО) осуществляющее управление режимами работы прибора. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
t100gen_tester |
lrlOOgen server |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3.0 |
не ниже 1.3.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
a93 c0fe56aafaa2e4181606e63d11 d21 |
9a64f24a29f65a176784326fbe26a b06 |
|
Алгоритм вычисления идентификатора ПО |
M |
D5 |
Знак утверждения типа
Знак утверждения типананосится на верхнюю панель прибора в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Разделе 2 «Описание и работа» документа «Генераторы-анализаторы трафика LR100Gen Hardware Appliance 10G. Руководство по эксплуатации. ФРКЕ.411734.001 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;
Технические условия ФРКЕ.411734.001ТУ.
ПравообладательАкционерное общество «Информационные технологии и коммуникационные системы» (АО «ИнфоТеКС»)
ИНН 7710013769
Юридический адрес: 127083, г. Москва, ул. Мишина, д. 56, стр. 2, эт. 2, помещ. IX, ком. 29
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип действия прибора основан на измерении количества информации (байт) прошедшей по каналу пакетной сети за установленный интервал времени.
Конструктивно прибор выполнен в виде модуля, выполненного в унифицированном корпусе для монтажа в стойку 19 дюймов. Размер корпуса составляет 1U. Прибор сконструирован на базе аппаратной платформы Aquarius Server T51 D14, Intel Xeon E5-2609v3 (2x6), 4 GB RAM.
Для обеспечения работы прибора используется клавиатура с интерфейсом USB или PS/2 и монитор с портом VGA. Для подключения прибора к сетевому оборудованию необходимо использовать патчкорды Ethernet RJ45 и дата-кабели с трансиверами SFP+. В комплект поставки клавиатура, монитор патчкорды и дата-кабели не входят.
Наименование прибора, серийный номер, наименование аппаратной платформы и другая служебная информации размещаются на верхней крышке корпуса. Серийный номер, состоящий из цифр и специальных символов, нанесен на наклейку, изготовленную типографским способом.
На корпус прибора, а также на наклейку с идентификационными признаками прибора наклеены специальные защитные знаки для предотвращения несанкционированного доступа к аппаратным компонентам и идентификационным данным.
Общий вид прибора с указанием места нанесения знака утверждения типа, размещения идентификационных признаков прибора и аппаратной платформы приведены на рисунке 1. Внешний вид передней панели прибора с указанием портов для подключения к сетевому оборудованию и вспомогательных устройств, приведены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

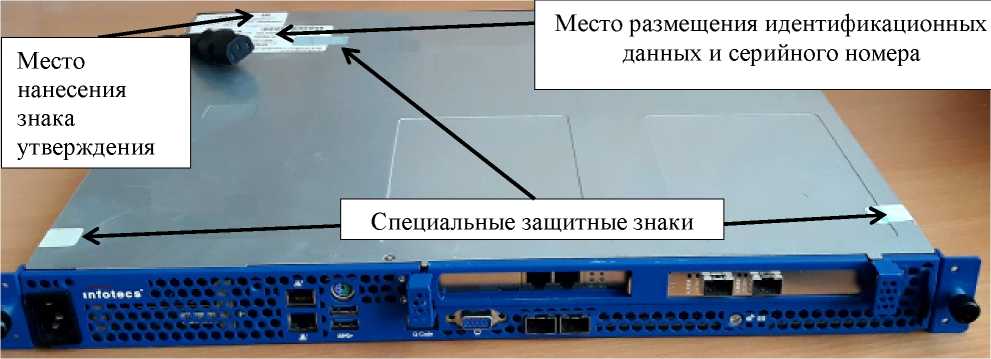

Место
Место размещения идентификационных данных и серийного номера
нанесения знака утверждения
Специальные защитные знаки
Рисунок 1 - Общий вид прибора

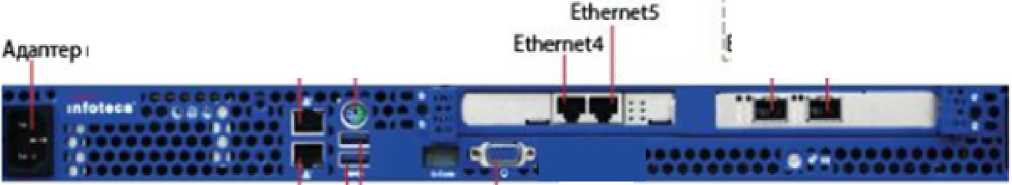

питания
El her nets
Etherneli
PS/2 Ethernet 1
VGA
| USB 3.0 EtherncfO
Рисунок 2 - Внешний вид передней панели прибора
Комплект поставки прибора приведен в таблице 4.
Таблица 4 - Комплектность прибора
|
Наименование составной части |
Обозначение |
Количество, шт. |
|
Аппаратная платформа с предустановленным ПО* |
ФРКЕ.411734.001 |
1 |
|
Формуляр |
ФРКЕ.411734.001 ФО |
1 |
|
Руководство по эксплуатации (поставляется в электронном виде) |
ФРКЕ.411734.001 РЭ |
1 |
|
* - Установка ПО осуществляется изготовителем | ||
Метрологические характеристики прибора приведены в таблице 2, технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений пропускной способности по UDP, Мбит/c, при размерах кадра (байт) | |
|
110 |
от 10 до 4 923 |
|
512 |
от 20 до 8 759 |
|
1024 |
от 40 до 9 368 |
|
1518 |
от 60 до 9 571 |
|
Пределы относительной погрешности измерений пропускной способности, % |
± 1 |
|
Диапазон измерений задержки передачи пакетов данных, мс |
от 5 до 500 |
|
Пределы относительной погрешности измерений задержки при загрузке канала 10 Гбит/c до 90%, % |
± 1 |
|
Диапазон измерений коэффициента потерь пакетов данных |
от 1 •Ю-4 до 1 |
|
Пределы погрешности измерений коэффициента потерь пакетов |
± 340-5 |
|
данных |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания переменного тока, В, |
230 В ± 10% |
|
частотой, Г ц |
50 |
|
Диапазон рабочих температур, °С |
от +15 до +35 |
|
Относительная влажность, % |
от 20 до 93 |
|
Габаритные размеры, мм, не более | |
|
ширина |
444 |
|
высота |
44 |
|
глубина |
385 |
|
Масса, кг, не более |
8 |
