К настоящему типу относится полигон с заводским номером 1. В основу принципа действия полигона заложена пространственная стабильность его пунктов.

Полигон расположен в районе города Казань.

Полигон состоит из шести гравиметрических пунктов (далее по тексту - пунктов): № 1, № 2, № 4, № 5, № 6 и № 7. Максимальный перепад значений силы тяжести на пунктах полигона составляет 100,964 мГал (между пунктами 1 и 7). Пункт № 4, расположенный в районе д. Татарское Макулово, используется в качестве центрального опорного гравиметрического пункта полигона, первой марке данного пункта присвоено условное значение 0,000 мГал.

Пункты №2, 4, 5, 6, 7 закреплены бетонными монолитами в соответствии с Инструкцией по развитию высокоточной государственной гравиметрической сети России (ГКИНП (ГНТА) 04-122-03, Тип 167). Верхняя площадка монолитов оборудована металлической центральной маркой и установочными местами для одновременного измерения четырьмя гравиметрами Scintrex CG-5 или CG-6. Пункты № 4, 5, 6 оборудованы в 2013 г., пункты № 2 и 7 оборудованы в 2020 г.

На каждом пункте полигона установлена информационная табличка, фотография которой приведена на рисунке 1. Заводской номер наносится типографским способом в паспорт и методом гравировки на информационную табличку, расположенную на бетонном основании пункта. Формат заводского номера цифровой. Нанесение знака поверки на средство измерений не предусмотрено.

•ft'

полигон

,.e  . КАЗАНСКИЙ

ГРАВИМЕТРИЧЕСКИЙ __/ ШИРОКОДИАПАЗОННЫЙ

Зав. Ns 1

Гравиметрический пункт № 1 охраняется государством ООО «ТНГ-Каэаньгеофизикэ»

420080, Россия, Республика Татарстан

г. Казань, ул. Тэцевская,27 Тел: (843) 571-01-69 E-mail: kgf@trig-kazan.rw 2024 г.

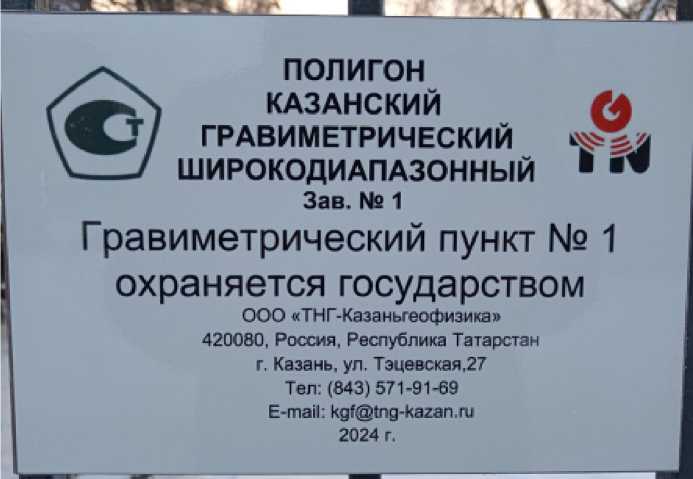

Рисунок 1 - Информационная табличка гравиметрического пункта №1.

Центральная марка пункта № 1, расположенного на бетонном основании в подвальном помещении здания астрономической обсерватории (пос. Октябрьский, ул. АОЭ, д.7 к2) является пунктом государственной фундаментальной астрономо-геодезической сети (ФАГС). Фотография здания, где расположен пункт № 1, представлена на рисунке 2.

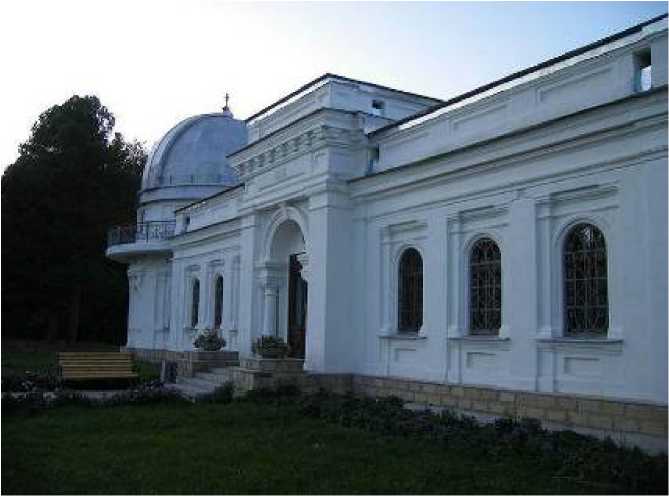

Рисунок 2 - Здание, где расположен пункт №1.

Пункт №2 расположен в г. Казань на территории ООО «ТНГ-Казаньгеофизика». Пункты №4, №5, №6 и №7 расположены вдали от населённых пунктов, промышленных предприятий, водоёмов, лесных массивов и дорог с интенсивным движением транспорта, что обеспечивает низкий уровень сейсмического и техногенного шумов. Внешний вид загородного гравиметрического пункта представлен на рисунке 3.

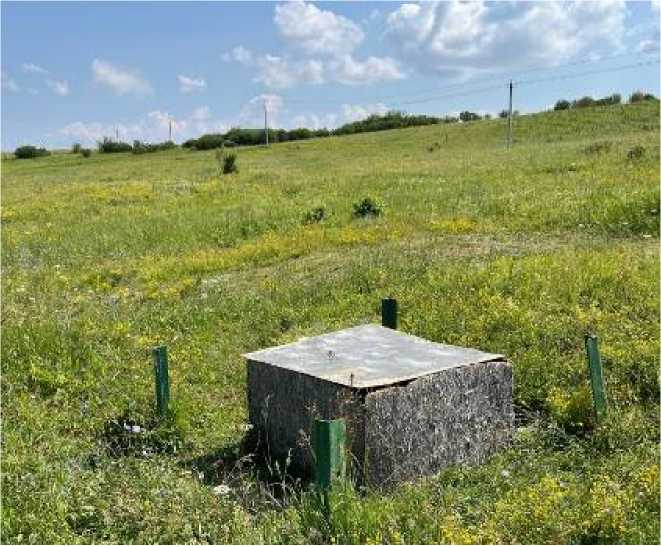

Рисунок 3 - Гравиметрический пункт. Внешний вид.

Схема расположения всех пунктов гравиметрического полигона представлена на рисунке 4. Значения приращений ускорения свободного падения для каждого из пунктов относительно опорного пункта №4 представлены в таблице 1.

Высокая- Fopa

Лаишево

КАЗАНЬ

V./ /

/’■ Апастово ■! ir?

—____лг

Верх.Уолон

^■^елен^ольск жст

Каглское Устье

10      20      30      40 км

i i I

V’

Бол. Кайбицы-^-

■’ ;>/

/%■-

1I естреиы

4V

Буинск *35

Болгар

Тетюши.

■•'< ¹

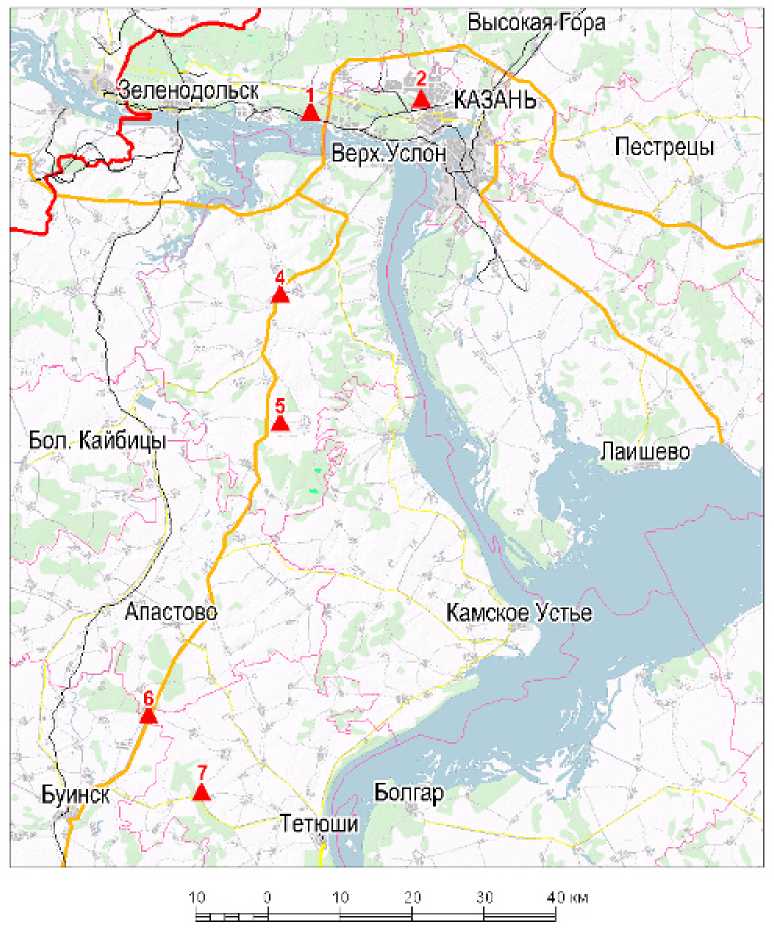

Рисунок 4 - Схема расположения пунктов полигона

Таблица 1 - Значения приращений ускорения свободного падения для каждого из пунктов

относительно опорного пункта №4

Таблица 5 - Комплектность полигона гравиметрического широкодиапазонного Казанского.

Метрологические, технические характеристики и показатели надежности полигона приведены в таблицах 2, 3, 4.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4- Показатели надёжности
