Номер по Госреестру СИ: 95312-25
95312-25 Гониофотометр
(GO-2000)
Назначение средства измерений:
Гониофотометр GO-2000 (далее по тексту - гониофотометр) предназначен для измерения фотометрических характеристик (силы света, светового потока, освещенности) светодиодных светильников, источников света и другого светотехнического оборудования.

Внешний вид.
Гониофотометр
Рисунок № 1

Внешний вид.
Гониофотометр
Рисунок № 2

Внешний вид.
Гониофотометр
Рисунок № 3

Внешний вид.
Гониофотометр

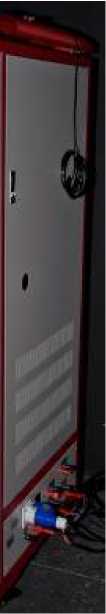

Рисунок № 4

Внешний вид.
Гониофотометр
Рисунок № 5

Внешний вид.
Гониофотометр
Рисунок № 6
Программное обеспечение
Гониофотометр функционирует под управлением автономного специального программного обеспечения GOSoft (далее по тексту - ПО), установленного на персональный компьютер. ПО предназначено для управления измерениями: связывает между собой составные части гониофотометра, анализирует их показания, выполняет настройку начальных параметров измерений, обработку и отображение результатов измерений в табличном и графическом виде, сохранение результатов измерений.
ПО записано в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к ПО исключён наличием логина и пароля.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GOSoft |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.00.471 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по пользователя печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Гониофотометр GO-2000. Руководство пользователя», глава 5 «Измерение параметров светильников и ламп»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 октября 2024 г. № 2518 «Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
ПравообладательEVERFINE Corporation, Китай
Адрес: #669, Binkang Road, Binjiang District, Hangzhou City, Zhejiang Province, China
Телефон: 86-571-86698333
E-mail: global@everfine.net
Web-сайт: www.everfme.net
Изготовитель
EVERFINE Corporation, КитайАдрес: #669, Binkang Road, Binjiang District, Hangzhou City, Zhejiang Province, China
Телефон: 86-571-86698333
E-mail: global@everfine.net
Web-сайт: www.everfme.net
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Е-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
EVERFINE Corporation, КитайАдрес: #669, Binkang Road, Binjiang District, Hangzhou City, Zhejiang Province, China
Телефон: 86-571-86698333
E-mail: global@everfine.net
Web-сайт: www.everfme.net
Принцип действия гониофотометра заключается в определении при помощи гониометра, вращающего источник света, и статичного фотометра, последовательно измеряющего силу света геометрических лучей (пространственных конусов) в любой точке пространства, пространственного распределения силы света, светового потока и освещенности источников света.
Гониофотометр состоит из гониометра GO-2000А, контроллера гониометра СТ400, фотометра ID-1000, цифрового многофункционального измерителя мощности PF310, цифрового источника питания постоянного напряжения и тока WY, блока питания переменного тока DPS1060 и управляющего компьютера. Контроллер гониометра СТ400, цифровой многофункциональный измеритель мощности PF310, цифровой источник питания постоянного напряжения и тока WY, блок питания переменного тока DPS1060 расположены в стойке питания.
Гониометр GO-2000А (горизонтальный гониометр) представляет собой систему определения распределения силы света и измерения общего светового потока от различных источников света. Гониометр фиксирует и точно ориентирует измеряемый образец, а также осуществляет контроль угла поворота по осям.
Контроллер гониометра CT400 предназначен для обмена данными между устройствами с высокой скоростью. Контроллер позволяет контролировать поворот гониометра. Оснащен пультом дистанционного управления.
Фотометр ID-1000 преобразует поступающий свет в фототок, который передается для обработки на компьютер.
Управляющий компьютер предназначен для контроля компонентов гониофотометра, а также для анализа и обработки полученных данных измерений.
Общий вид гониофотометра представлен на рисунках 1 и 2.
Заводской номер (№ P184673CS1421115), состоящий из арабских цифр и латинских букв, нанесен типографским способом на информационную наклейку, расположенную на пульте управления гониометра. Для ограничения доступа внутрь корпуса гониометра произведено пломбирование методом нанесения заводской наклейки. Схема пломбирования гониометра представлена на рисунке 2. Знак поверки на гониофотометр не наносится.

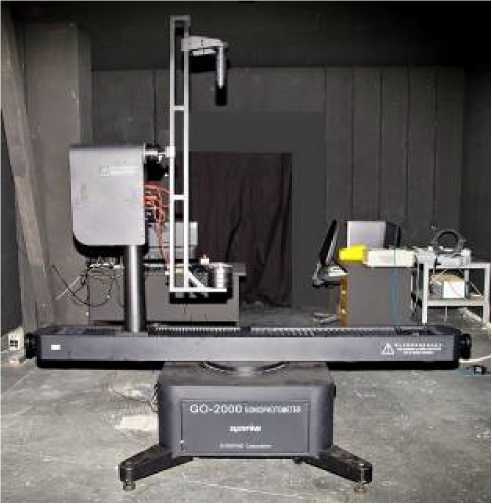

а)

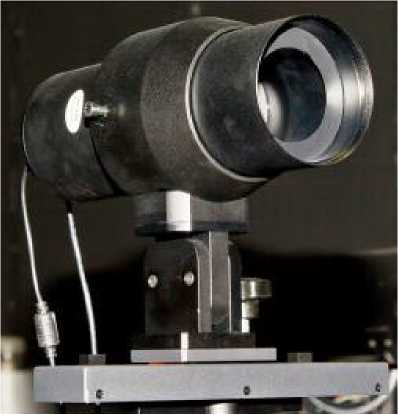

б)

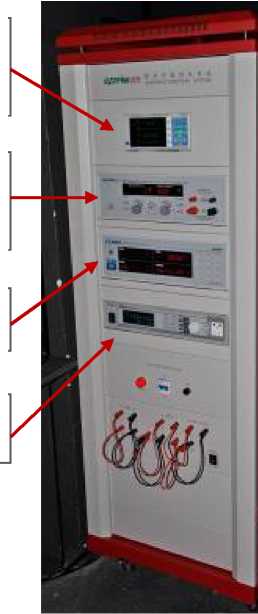

Цифровой многофункциональный измеритель мощности PF310
Цифровой источник питания постоянного напряжения и тока WY
Контроллер гониометра СТ400
Блок питания переменного тока DPS1060


в)
а) - гониометр GO-2000A; б) - фотометр ID-1000; в) - стойка питания
Рисунок 1 - Общий вид гониофотометра GO-2000

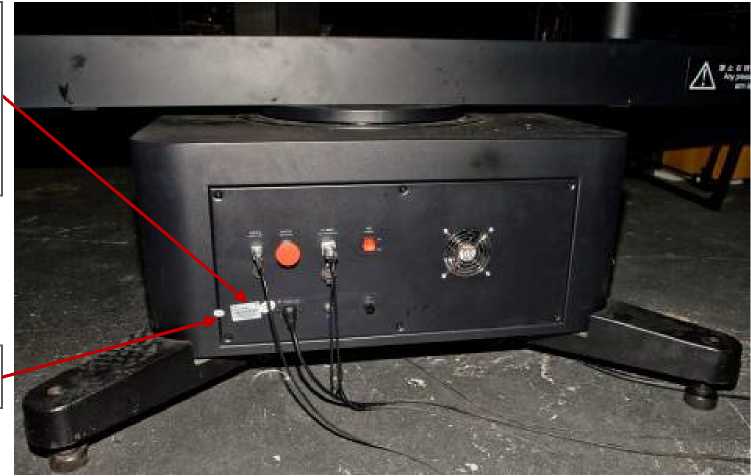

Место нанесения заводского номера
Место пломбирования
Рисунок 2 - Пульт управления гониометра GO-2000A
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Гониофотометр GO-2000 в составе: | ||
|
Г ониометр |
GO-2000А |
1 шт. |
|
Контроллер гониометра |
СТ400 |
1 шт. |
|
Фотометр |
ID-1000 |
1 шт. |
|
Цифровой многофункциональный измеритель мощности |
PF310 |
1 шт. |
|
Цифровой источник питания постоянного напряжения и тока |
WY |
1 шт. |
|
Блок питания переменного тока |
DPS1060 |
1 шт. |
|
Руководство пользователя |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы света, кд |
от 5 до 150000 |
|
Диапазон измерений освещенности, лк |
от 1 до 200000 |
|
Пределы допускаемой относительной погрешности измерений силы света и освещенности, % |
±8 |
|
Диапазон измерений светового потока, лм |
от 1 до 250000 |
|
Пределы допускаемой относительной погрешности измерений светового потока, % |
±10 |
|
Диапазон измерений углов поворота испытываемого источника света:
|
от 0° до 360° от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений углов поворота испытываемого источника света:
|
±0,1° ±0,3° |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - Гониометр GO-2000A (высотах ширина х длина) |
2597х1240х1622 |
|
- Контроллер гониометра СТ400 (высотах ширина х длина) |
425х177х263 |
|
- Фотометр ID-1000 (диаметр х длина) |
94х140 |
|
- Цифровой многофункциональный измеритель мощности PF310 (высота х ширина х длина) |
432х145х433 |
|
- Цифровой источник питания постоянного напряжения и тока WY (высота х ширина х длина) |
425х145х550 |
|
- Блок питания переменного тока DPS1060 (высота х ширина х длина) |
430x720x580 |
|
Масса, кг, не более: - Г ониометр GO-2000А |
580 |
|
- Контроллер гониометра СТ400 |
15 |
|
- Фотометр ID-1000 |
15 |
|
- Цифровой многофункциональный измеритель мощности PF310 |
15 |
|
- Цифровой источник питания постоянного напряжения и тока WY |
25 |
|
- Блок питания переменного тока DPS1060 |
85 |
|
Параметры электрического питания: - напряжение сети переменного тока, В |
220±22 |
|
- частота сети переменного тока, Гц |
от 50 до 60 |
|
Номинальная мощность, В^А, не более |
1000 |
|
Условия эксплуатации: - температура воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха (без конденсата), %, не более |
75 |
|
- атмосферное давление, кПа |
от 84 до 107 |
