Номер по Госреестру СИ: 95280-25
95280-25 Спектрометры оптико-эмиссионные
(OEL)
Назначение средства измерений:
Спектрометры оптико-эмиссионные OEL (далее - спектрометры OEL) предназначены для измерений массовой доли элементов в металлах и сплавах.
Внешний вид.
Спектрометры оптико-эмиссионные
Рисунок № 1
Внешний вид.
Спектрометры оптико-эмиссионные
Рисунок № 2
Внешний вид.
Спектрометры оптико-эмиссионные
Рисунок № 3
Общие сведения
Дата публикации - 23.04.2025
Срок свидетельства - 23.04.2030
Номер записи - 197070
ID в реестре СИ - 1425256
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OEL-400,
Производитель
Изготовитель - WEIBO INSTRUMENT CO., LTD JIANGSU
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№799 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Спектрометры оптико-эмиссионные (OEL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Спектрометры оптико-эмиссионные (OEL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Спектрометры оптико-эмиссионные (OEL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО устанавливается на внешний ПК и выполняет следующие функции: управление спектрометром OEL, настройка режимов работы, сбор, обработка и хранение результатов измерений, проведение диагностических проверок блоков спектрометра OEL.
Идентификационные данные ПО спектрометров OEL приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модификации | |
|
OEL-300 |
OEL-400 | |
|
Идентификационное наименование ПО |
OES |
OES |
|
Номер версии (идентификационный номер) ПО |
4.Х.Х.Х1) |
4.Х.Х.Х1) |
|
Цифровой идентификатор ПО |
- |
- |
|
1) В номере версии ПО Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено изготовителем при нормировании метрологических характеристик спектрометров OEL.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Работа на спектрометре», разделе 5 «Обработка данных анализа» документов «Спектрометры оптико-эмиссионные OEL модификации OEL-300. Руководство по эксплуатации», «Спектрометры оптико-эмиссионные OEL модификации OEL-400. Руководство по эксплуатации».Применение спектрометров OEL в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация изготовителя WEIBO INSTRUMENT CO., LTD JIANGSU, Китай.
ПравообладательWEIBO INSTRUMENT CO., LTD JIANGSU, Китай
Адрес: No. 591 Shengan Road, Huishan District, Wuxi City, Jiangsu Province, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометров OEL основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в образце, которая автоматически определяется по градуировочным зависимостям с помощью программного обеспечения спектрометра OEL.
Спектрометры OEL представляют собой настольные лабораторные приборы, состоящие из источника возбуждения спектров (источника искры высокой энергии), искрового столика с искровым штативом, оптической системы, выполненной по схеме Пашена-Рунге, модуля подачи газа и вакуумной системы.
Цифровой высокоэнергетический источник возбуждения спектров спектрометра OEL генерирует электрический разряд под высоким давлением между электродом на искровом столике и предварительно подготовленным металлическим образцом. Свет, излучаемый искрой, проходит через входную линзу и попадает в оптическую камеру с вакуумной системой через входную щель. Далее свет попадает на дифракционную решетку и разделяется по длинам волн и под разными углами попадает на CMOS сенсоры (КМОП-матрицы). CMOS сенсоры преобразуют оптический сигнал в электрический и через измерительную систему передают его на внешний персональный компьютер (ПК) с установленным программным обеспечением (ПО) спектрометра OEL. После обработки сигнала ПО рассчитывает содержание (массовую долю) каждого элемента в составе металлического образца. Результаты измерений массовой доли элементов отображаются на мониторе ПК и могут быть сохранены или выведены на печать в виде отчета.
Управление работой и настройка спектрометра OEL, анализ и обработка спектров, расчет массовой доли элементов в образце осуществляются с помощью ПО, устанавливаемого на внешний ПК, поставляемый по отдельному заказу. ПО поставляется с требуемыми по заказу целевыми аналитическими программами (модулями) только с теми матрицами (железная основа, медная основа, алюминиевая основа и т.д.), для которых предполагается использовать спектрометр OEL.
Спектрометры OEL выпускаются в двух модификациях: OEL-300 и OEL-400, которые отличаются друг от друга анализируемым спектральным диапазоном, метрологическими и техническими характеристиками, а также аналитической возможностью модификации OEL-400 определять азот. Корпуса спектрометров OEL изготовлены из металлических сплавов, пластиков и окрашены в цвета, который выбирает изготовитель. Пломбирование спектрометров OEL не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Каждый экземпляр спектрометров OEL имеет серийный номер в виде арабских цифр или арабских цифр и букв латинского алфавита. Серийный номер наносится типографским способом на маркировочную табличку, закрепленную на задней стороне корпуса спектрометра OEL в виде ламинированной этикетки, содержащей следующую информацию:
- обозначение модификации средства измерений;
- серийный номер;
- дата выпуска средства измерений;
- страна изготовителя.
Общий вид спектрометров OEL представлен на рисунках 1 и 2. Место нанесения серийного номера спектрометров OEL приведено на рисунке 3.

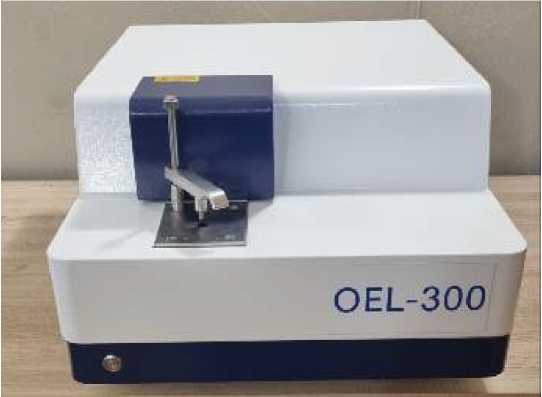

Рисунок 1 - Общий вид спектрометров OEL модификации OEL-300

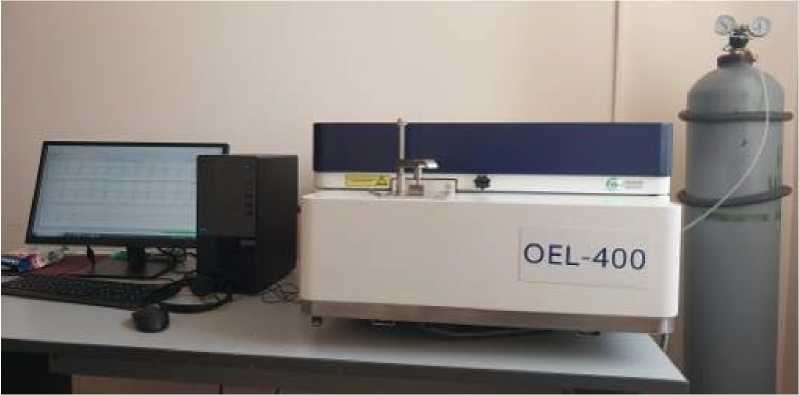

Рисунок 2 - Общий вид спектрометров OEL модификации OEL-400 с внешним ПК
Место нанесения серийного номера

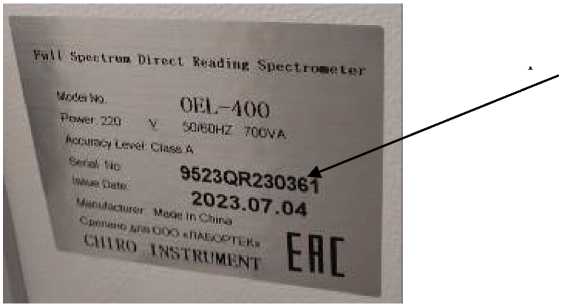

Рисунок 3 - Место нанесения серийного номера спектрометров OEL
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Спектрометр оптико-эмиссионный OEL1) |
OEL-300, OEL-400 |
1 шт. |
|
Персональный компьютер2) |
- |
1 шт. |
|
Программное обеспечение |
OES |
1 шт. |
|
Комплект принадлежностей3) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
| ||
|
помпы, соединительные трубки для сбора и |
сброса газа (Ar), два газовых цилиндра, картридж | |
|
фильтра для газового цилиндра, вакуумная система, сетевой кабель и кабели для подключения | ||
|
ПК, клавиатуры, мыши и Ethernet. | ||
Таблица 2 - Метрологические характеристики спектрометров OEL
|
Наименование характеристики |
Значение для модификации | |
|
OEL-300 |
OEL-400 | |
|
Диапазон измерений массовой доли элементов, % |
от 0,001 до 100 |
от 0,0005 до 100 |
|
Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала, %, в поддиапазонах измерений: - от 0,0005 % до 0,05 % включ. |
25 | |
|
- от 0,001 % до 0,05 % включ. |
25 |
- |
|
- св. 0,05 % до 5,0 % включ. |
15 |
15 |
|
- св. 5,0 % до 50 % включ. |
7,0 |
7,0 |
|
- св. 50 % до 100 % включ. |
5,0 |
5,0 |
|
Наименование характеристики |
Значение для модификации | |
|
OEL-300 |
OEL-400 | |
|
Чувствительность1), усл.ед./%, не менее
|
150 1500 |
500 5000 |
|
1) Значения нормированы для марганца на длине волны 293,3 нм в стандартных образцах состава сплавов на основе железа и сплавов на основе меди с массовой долей марганца от 0,1 % до 1,5 % | ||
Таблица 3 - Технические характеристики спектрометров OEL
|
Наименование характеристики |
Значение для модификации | |
|
OEL-300 |
OEL-400 | |
|
Спектральный диапазон, нм |
от 160 до 4501) |
от 140 до 4501) |
|
Габаритные размеры, мм, не более: - высота |
380 |
450 |
|
- ширина |
820 |
940 |
|
- длина |
580 |
680 |
|
Масса, кг, не более |
65 |
100 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
220±22 |
|
- частота переменного тока, Г ц |
50/60 |
50/60 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +35 |
от +18 до +35 |
|
- относительная влажность воздуха (без конденсации), % |
от 20 до 80 |
от 20 до 80 |
|
1) Спектральный диапазон с возможностью расширения до 800 нм (по специальному | ||
|
заказу) | ||
