Номер по Госреестру СИ: 95278-25
95278-25 Системы цифровой радиографии
(Алегра)
Назначение средства измерений:
Системы цифровой радиографии Алегра (далее - системы) предназначены для измерений линейных размеров объектов на цифровых изображениях, полученных путем преобразования ионизирующего излучения, попадающего на матрицу плоскопанельного детектора или запоминающую пластину, в электрический сигнал, который оцифровывается и передаётся на персональный компьютер, при проведении неразрушающего контроля радиографическим методом.
Внешний вид.
Системы цифровой радиографии
Рисунок № 1
Внешний вид.
Системы цифровой радиографии
Рисунок № 2
Внешний вид.
Системы цифровой радиографии
Рисунок № 3
Внешний вид.
Системы цифровой радиографии
Рисунок № 4
Общие сведения
Дата публикации - 23.04.2025
Срок свидетельства - 23.04.2030
Номер записи - 197068
ID в реестре СИ - 1425254
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Алегра ПР-Н, (0,2-420) мм,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Форта" (ООО "Форта")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№799 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Системы цифровой радиографии (Алегра)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Форта" (ООО "Форта")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95278-25 23.04.2030 |
Системы цифровой радиографии, Алегра Общество с ограниченной ответственностью "Форта" (ООО "Форта") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Системы цифровой радиографии (Алегра)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы цифровой радиографии (Алегра)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с системами используется программное обеспечение «НОВОСКАН» или X-View (далее - ПО), устанавливаемое на персональный компьютер.
ПО обеспечивает управление, передачу, обработку измеренных данных, а также отображение результатов измерений.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики систем нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификации | |
|
Алегра КР 35, Алегра КР 40, Алегра КР 30, Алегра КР 100, Алегра ПР-Н |
Алегра ПР-Х | |
|
Идентификационное наименование ПО |
ПО НОВОСКАН |
X-View |
|
Номер версии (идентификационный номер ПО), не ниже |
1.Х.Х.Х |
22.Х.Х.Х |
|
Алгоритм вычисления цифрового идентификатора |
- |
- |
|
Примечание - Х.Х.Х - номер версии метрологически незначимой части ПО, где «Х» может принимать целые значения в диапазоне от 0 до 9. | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 16 документа «Системы цифровой радиографии Алегра. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.66-001-39989100-24 «Системы цифровой радиографии Алегра». Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Форта» (ООО «Форта»)
ИНН 7727420642
Адрес юридического лица: 127083, г. Москва, вн.тер.г. Муниципальный округ аэропорт, Петровско-Разумовская ал., д. 10, к. 2
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер. г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Принцип действия систем основан на преобразовании изображения объекта контроля, полученного на плоскопанельном детекторе или запоминающей пластине в результате облучения ионизирующим излучением, в цифровое изображение и дальнейшей его обработке, анализе и архивировании.
Конструктивно системы состоят из плоскопанельного детектора и персонального компьютера (ноутбука) (далее - ПК) с программным обеспечением.
Системы выпускаются в модификациях Алегра КР 35, Алегра КР 40, Алегра КР 30, Алегра КР 100, Алегра ПР-Н, Алегра ПР-Х, отличающихся диапазонами измерений линейных размеров объектов, внешним видом и способом формирования изображения.
В модификациях Алегра ПР-Н, Алегра ПР-Х в процессе преобразования ионизирующего излучения в цифровой сигнал, излучение попадает на каждый пиксель матрицы плоскопанельного детектора, в результате чего люминофор пикселя (сцинтиллятор) испускает короткую вспышку света в видимом диапазоне. Далее вспышка света попадает на фотодиод, в котором образуется электрический заряд. Заряд с помощью аналого-цифрового преобразователя преобразуется в цифровой импульсный сигнал для каждого пикселя. Количество импульсов прямо пропорционально дозе ионизирующего излучения и величине заряда от поглощенного в люминофоре пикселя. Сигнал на плоскопанельном детекторе падает до нулевого значения при прекращении попадания на него ионизирующего излучения.
В модификациях Алегра КР 35, Алегра КР 40, Алегра КР 30, Алегра КР 100 используются многоразовые фосфорные запоминающие пластины, в которых формируется и сохраняется скрытое рентгеновское изображение объекта. После экспонирования рентгеновским излучением пластина сканируется: облучается красным лазером (фокальное пятно десятки микрометров), вызывающем люминесценцию, интенсивность которой пропорциональна дозе рентгеновского излучения, упавшего ранее на засвечиваемый лазером участок пластины.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

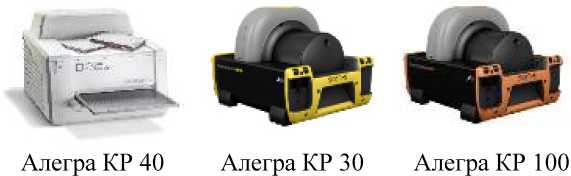

Рисунок 1 - Общий вид систем модификации Алегра КР 35, Алегра КР 40, Алегра КР 30, Алегра КР 100 и модификации Алегра ПР-Н, Алегра ПР-Х
Алегра КР 35
Алегра ПР-Н /
Алегра ПР-Х
АЛЕГРА КР 30
Производитель
ООО %еф<?ртс№
Оерийнь|й Ns? 00 I I ГОД ьыпусло: 202^
I Той: 2.5 А
Частота: 50 Гн
К А А СИ
Место нанесения знака утверждения типа
Место нанесения серийного номера

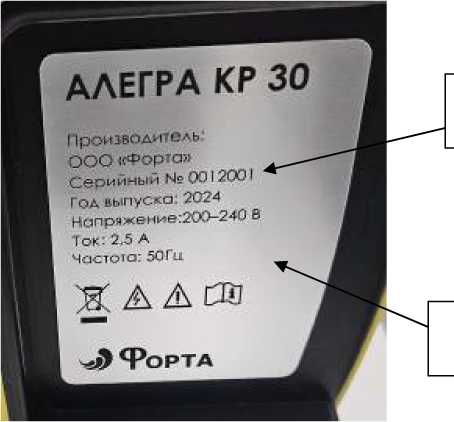

Рисунок 2 - Общий вид маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
Алегра КР 35, Алегра КР 40, Алегра КР 30, Алегра КР 100 |
Алегра ПР-Н Алегра ПР-Х | |
|
Диапазон измерений линейных размеров*, мм |
от 0,2 до 1000 |
от 0,2 до 420 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
±(0,080+0,005-L), где L - измеренное значение |
± (0,1+0,005-L), где L - измеренное значение |
|
* Диапазон измерений может быть ограничен размерами активной области детектора (указывается на этикетке и в паспорте) или габаритными размерами пластин, входящих в комплект поставки. | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
Алегра КР 35, Алегра КР 40, Алегра КР 30, Алегра КР 100 |
Алегра ПР-Н Алегра ПР-Х | |
|
Параметры электрического питания:
|
от 200 до 240 50 | |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
500х1300х60 |
100x1200x650 |
|
Масса (без ПК), кг, не более |
75 |
50 |
|
Условия эксплуатации:
|
от +15 до +35 от 15 до 80 |
от +10 до +35 от 30 до 70 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
1000 |
