Номер по Госреестру СИ: 95273-25
95273-25 Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета
(АСИС257)
Назначение средства измерений:
Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета АСИС257 (далее - Система) предназначена для измерений избыточного давления, избыточного давления-разрежения, разности давлений, температуры газообразных сред, характеризующих параметры наземных стендовых испытаний компонентов пневматических систем самолетов, а также для отображения и архивирования результатов измерений.
Внешний вид.
Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета
Рисунок № 1
Внешний вид.
Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета
Рисунок № 2
Внешний вид.
Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета
Рисунок № 3
Внешний вид.
Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета
Рисунок № 4
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства -
Номер записи - 197063
ID в реестре СИ - 1425199
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АСИС257,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Инновационные Технологические Системы" (ООО "ИТС")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2025.04.21 Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета (АСИС257)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Инновационные Технологические Системы" (ООО "ИТС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95273-25 |
Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета, АСИС257 Общество с ограниченной ответственностью "Инновационные Технологические Системы" (ООО "ИТС") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
Бесплатный
Кто поверяет Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета (АСИС257)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 1 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета (АСИС257)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение Системы включает общее программное обеспечение и специальное программное обеспечение.
В состав общего программного обеспечения (далее - ПО) входит операционная система MS Windows 11. Данное ПО устанавливается на жесткий диск компьютеров автоматизированного рабочего места оператора.
В состав специального программного обеспечения входит программное обеспечение, поставляемое в составе контроллера программируемого логического серии SYSMAC. Данное ПО состоит из двух частей - встроенного ПО и внешнего ПО.
Встроенное ПО является метрологически значимой частью ПО, обеспечивающей проведение измерений и передачу измерительной информации по защищенному интерфейсу на персональный компьютер для последующей обработки внешним ПО. Встроенное ПО устанавливается в энергонезависимую память модулей контроллера на заводе-изготовителе, конструкция контроллера исключает возможность несанкционированного влияния пользователя на встроенное ПО в процессе эксплуатации.
Внешнее ПО - программы CX-Programmer и MasterSCADA предназначены для управления контроллером и обработки измерительной информации. Оно устанавливается на компьютер с установочного диска с защитой от несанкционированной модификации ПО. Доступ пользователей к функциям внешнего ПО защищен паролями. Внешнее ПО не является метрологически значимым.
Идентификационные данные метрологически значимой части ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
(системная программа контроллера) |
|
Номер версии (идентификационный номер ПО) |
1.5 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист формуляра и руководства по эксплуатации Системы.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Функционал Системы АСИС257» документа А-0272-АТХ-РЭ.М «Система автоматизированная управления технологическим процессом испытательного стенда для наземных испытаний компонентов пневматических систем самолета АСИС257. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А».
ПравообладательПубличное акционерное общество «Яковлев» (ПАО «Яковлев»)
ИНН 38070002509
Юридический адрес: 125315, г. Москва, Ленинградский пр-кт, д. 68
Телефон: (+7 395 245-19-45),
E-mail: info@ssj.irkut.com
Web-сайт: http://www.irkut.com
Изготовитель
Общество с ограниченной ответственностью «Инновационные Технологические Системы» (ООО «ИТС»)Правообладатель
Публичное акционерное общество «Яковлев» (ПАО «Яковлев»)ИНН 38070002509
Юридический адрес: 125315, г. Москва, Ленинградский пр-кт, д. 68
Телефон: (+7 395 245-19-45),
E-mail: info@ssj.irkut.com
Web-сайт: http://www.irkut.com
Принцип действия Системы основан на преобразовании измеряемых физических величин, поступающих от первичных измерительных преобразователей, входящих в состав Системы, в электрические сигналы, функционально связанные с измеряемыми величинами, с последующей передачей их по линиям связи на модули контроллера для преобразования измеренных величин в цифровой код и далее - на автоматизированное рабочее место оператора (далее - АРМ) для отображения и архивирования значений физических величин.
Система состоит из совокупности измерительных каналов. Компоненты измерительных каналов Системы соединяются проводными линиями связи.
Конструктивно Система включает в себя шкаф с расположенными в нём контроллером, оборудованием для монтажа проводных линий связи и сетевым оборудованием, настенные панели для размещения средств измерений, а также два АРМ (основное и резервное).
Состав измерительных каналов Системы приведен в таблице 1.
Таблица 1 - Состав измерительных каналов Системы
|
Наименование измерительного канала (обозначение измеряемого параметра) |
Средства измерений в составе измерительного канала |
Количество измерительных каналов |
|
Измерительные каналы избыточного давления, разности давлений |
Контроллер программируемый логический серии SYSMAC, модуль CJ1W-AD04U (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 34568-15) Преобразователь давления измерительный АИР-10, мод. АИР-10Н (рег. № 31654-19) |
12 |
|
Измерительный канал избыточного давления-разрежения |
Контроллер программируемый логический серии SYSMAC, модуль CJ1W-PH41U (рег. № 34568-15) Преобразователь давления измерительный АИР-10, мод. АИР-10Н (рег. № 31654-19) |
1 |
|
Измерительные каналы температуры |
Контроллер программируемый логический серии SYSMAC, модуль CJ1W-PH41U (рег. № 34568-15) Термопреобразователь прецизионный ПТ 0304-ВТ, НСХ PT100W, код ИСХ VD6, индекс преобразователя измерительного А1 (рег. № 77963-20) |
3 |
Система является средством измерений единичного производства. Заводской номер Системы: 272. Заводской номер нанесен на Систему методом гравировки на металлизированной панели. Панель приклеена на наружную сторону двери шкафа со средствами измерений и оборудованием. Также заводской номер указан в формуляре Системы.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 4.

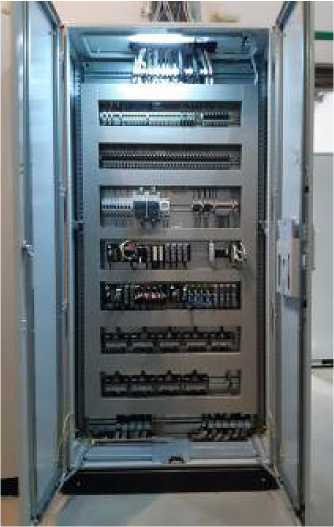

Рисунок 1 - Шкаф со средствами измерений и оборудованием

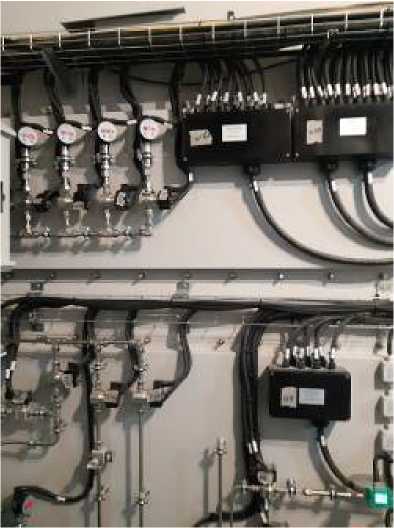

Рисунок 2 - Панель со средствами измерений

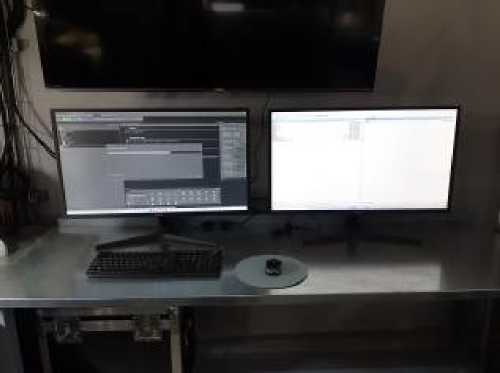

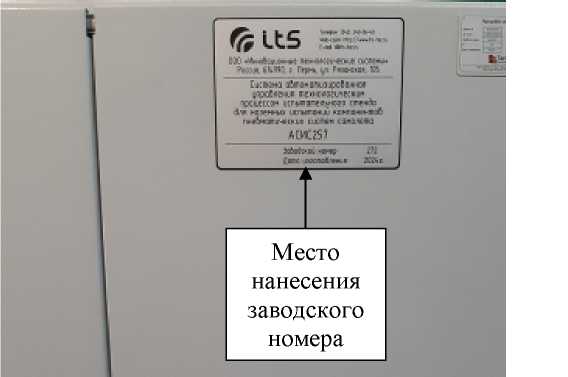

Рисунок 3 - Автоматизированное рабочее Рисунок 4 - Место нанесения заводского место оператора номера
