Номер по Госреестру СИ: 95265-25
95265-25 Система измерений количества и параметров нефтегазоводяной смеси на ПНС ДНС №5 с УПСВ Мало-Балыкского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси на ПНС ДНС №5 с УПСВ Мало-Балыкского месторождения (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.

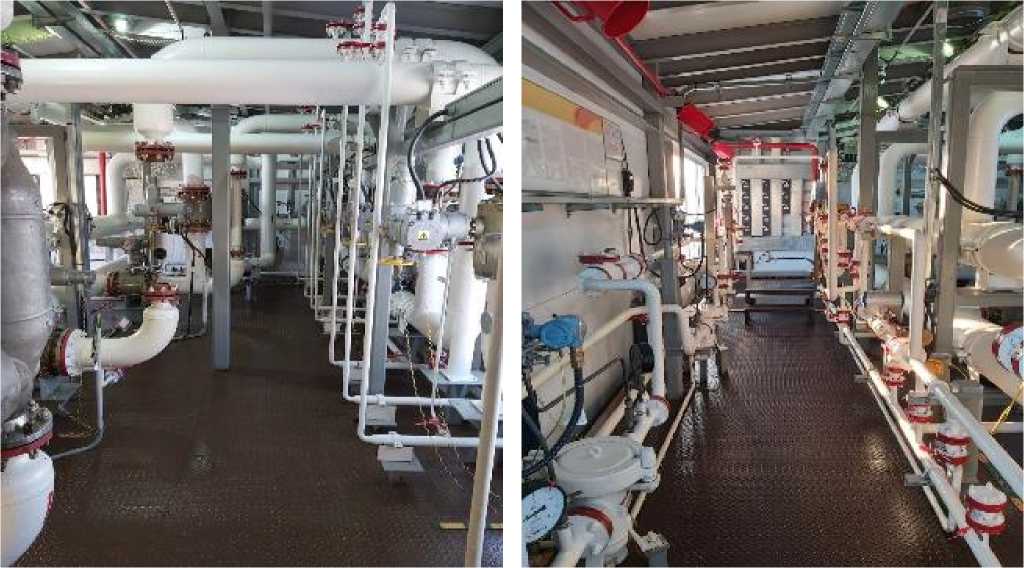

Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на ПНС ДНС №5 с УПСВ Мало-Балыкского месторождения
Рисунок № 1
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства -
Номер записи - 197041
ID в реестре СИ - 1425177
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СИКНС,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Аргоси Аналитика" (ООО "Аргоси Аналитика")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№776 от 2025.04.21 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система измерений количества и параметров нефтегазоводяной смеси на ПНС ДНС №5 с УПСВ Мало-Балыкского месторождения (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Аргоси Аналитика" (ООО "Аргоси Аналитика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95265-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ПНС ДНС №5 с УПСВ Мало-Балыкского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Аргоси Аналитика" (ООО "Аргоси Аналитика") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Система измерений количества и параметров нефтегазоводяной смеси на ПНС ДНС №5 с УПСВ Мало-Балыкского месторождения (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система измерений количества и параметров нефтегазоводяной смеси на ПНС ДНС №5 с УПСВ Мало-Балыкского месторождения (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система имеет программное обеспечение (ПО), реализованное в измерительновычислительном комплексе (ИВК) и в автоматизированном рабочем месте (АРМ) оператора. Идентификационные признаки ПО АРМ оператора СИКНС не выведены для индикации и недоступны пользователям системы.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК |
|
Идентификационное наименование ПО |
MBK |
|
Номер версии ПО |
06.25 |
|
Цифровой идентификатор ПО |
1990 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1783/2023 «Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) на ПНС ДНС № 5 с УПСВ Мало-Балыкского месторождения», аттестованном ФБУ «Тюменский ЦСМ», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.47854.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск, ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: Ь«р8://тцсм.рф
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
-
1) Блок измерительных линий (БИЛ).
-
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
-
4) Блок фильтров (далее - БФ).
Состав СИКНС представлен в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF 400 |
БИЛ |
45115-10 |
|
Преобразователи измерительные 644 |
БИЛ, БИК |
14683-09 |
|
Т ермопреобразователи сопротивления платиновые 65 |
БИЛ, БИК |
22257-11 |
|
Датчики давления Метран-150 мод. Метран-150TG3 |
БИЛ, БИК |
32854-09 |
|
Влагомеры сырой нефти ВСН-2 мод. ВСН-2-50-100-01 |
БИК |
24604-12 |
|
Влагомеры сырой нефти ВСН-АТ мод. ВСН-АТ.050.040.БМ-100 |
БИК |
42678-09 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
52638-13 |
|
Контроллеры измерительные FloBoss S600+ |
СОИ |
57563-14 |
|
Примечание — В состав СИКНС входят показывающие средства измерений давления и температуры нефти утверждённых типов. Кроме того, в состав блока измерений параметров нефти входит расходомер. | ||
СИКНС обеспечивает выполнение следующих функций:
-
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
-
- отбор объединённой пробы в соответствии с ГОСТ 2517-2012;
-
- поверку счётчиков-расходомеров массовых на месте эксплуатации без нарушения процесса измерений;
-
- контроль метрологических характеристик счётчиков-расходомеров массовых без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
-
- определение массы нефтегазоводяной смеси по СИКНС в целом;
-
- косвенные измерения массы нетто нефти по СИКНС в целом.
СИКНС может вести измерение массы одновременно с применением трёх измерительных линий.
Место расположения СИКНС, заводской номер БН 03 2014, на ПНС ДНС №5 с УПСВ Мало-Балыкского месторождения. Пломбирование средств измерений, находящихся в составе системы измерений количества и параметров нефтегазоводяной смеси на ПНС ДНС №5 с УПСВ Мало-Балыкского месторождения осуществляется согласно требований их описаний типа и/или МИ 3002-2006 и/или инструкции по эксплуатации СИКНС. Заводской номер СИКН указан ударным способом в виде цифрового обозначения на информационной табличке на входе в блок измерительных линий. Нанесение знака поверки на СИКНС не предусмотрено.
Общий вид СИКНС представлен на рисунке 1.
Рисунок 1 - Общий вид СИКНС
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений массового расхода, т/ч |
от 65 до 1090 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
±0,25 |
Продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерений | |
|
массы нетто нефти в составе измеряемой среды, %, при | |
|
содержании объемной доли воды в измеряемой среде, %: | |
|
- при определении массовой доли воды в лаборатории: | |
|
от 0 до 5 включ. |
±1,0 |
|
св. 5 до 15 включ. |
±(0,15 ф* + 0,25) |
|
св. 15 до 20 включ. |
±(0,075 ф* + 1,375) |
|
- при использовании влагомера сырой нефти | |
|
ВСН-2-50-100-01: | |
|
св. 6 до 15 включ. |
±(0,15 ф* + 0,25) |
|
св. 15 до 35 включ. |
±(0,075 ф* + 1,375) |
|
св. 30 до 55 включ. |
±(0,15 ф* - 1,25) |
|
св. 55 до 65 включ. |
±(0,3 ф* - 9,5) |
|
св. 65 до 70 включ. |
±10 |
|
св. 70 до 85 включ. |
±20 |
|
- при использовании влагомера сырой нефти | |
|
ВСН-АТ.050.040.БМ-100: | |
|
св. 6 до 15 включ. |
±(0,15 ф* + 0,25) |
|
св. 15 до 35 включ. |
±(0,075 ф* + 1,375) |
|
св. 30 до 55 включ. |
±(0,15 ф* - 1,25) |
|
св. 55 до 65 включ. |
±(0,3 ф* - 9,5) |
|
св. 65 до 70 включ. |
±10 |
|
св. 70 до 90 включ. |
±20 |
|
Примечания | |
|
1 Расход по одной измерительной линии не превышает 500 т/ч. | |
|
2 ф - значение объёмной доли воды в измеряемой среде, |
%. |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных линий |
3 (2 рабочие 1 контрольно-резервная) |
|
Характеристики измеряемой среды:
|
от +20 до +50 от 0,3 до 4,0 от 830 до 905 от 1001 до 1020 90 от 0,7 до 1,4 от 0,1 до 20 |
Продолжение таблицы 4
|
1 |
2 |
|
- массовая доля механических примесей в обезвоженной дегазированной нефти, %, не более |
0,1 |
|
- массовая концентрация хлористых солей в обезвоженной дегазированной нефти, мг/дм3, не более |
900 |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С - для первичных преобразователей |
от +5 до +35 |
|
- СОИ (ИВК и АРМ оператора) |
от +18 до +25 |
