Номер по Госреестру СИ: 95257-25
95257-25 Колонки топливораздаточные
(ПК)
Назначение средства измерений:
Колонки топливораздаточные ПК (далее - колонки, ТРК) предназначены для измерения объема нефтепродуктов (бензин, дизельное топливо, далее - топливо) с вязкостью от 0,55 до 40 мм2/с (сСт), вычисления стоимости выданной дозы по предварительно заданной цене и суммарного учета объема выданного топлива, при его выдаче в топливные баки транспортных средств, а также в тару потребителя.

Внешний вид.
Колонки топливораздаточные
Рисунок № 1

Внешний вид.
Колонки топливораздаточные
Рисунок № 2

Внешний вид.
Колонки топливораздаточные
Рисунок № 3

Внешний вид.
Колонки топливораздаточные
Рисунок № 4

Внешний вид.
Колонки топливораздаточные
Рисунок № 5

Внешний вид.
Колонки топливораздаточные
Рисунок № 6

Внешний вид.
Колонки топливораздаточные
Рисунок № 7

Внешний вид.
Колонки топливораздаточные
Рисунок № 8

Внешний вид.
Колонки топливораздаточные
Рисунок № 9
Программное обеспечение
Колонки имеют встроенное программное обеспечение (ПО) PK_TRK4 или PK_TRK5 (в зависимости от модели контроллера CPU-1 4.4.4 или CPU-2 5.5.4), которое установлено в контроллер блока управления. Данное ПО обеспечивает:
-управление процессом дозированного отпуска топлива и измерений;
-сбор и обработку информации от измеряющих устройств, входящих в состав ТРК;
-накопление и хранение в суммарном виде информации об измеренном количестве выдаваемого топлива;
-передачу результатов измерений в дистанционное управляющее устройство.
Конструкция колонок исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО защищено от несанкционированного изменения путем пломбирования блоков управления и паролем.
ПО исключает возможность модификации или удаления данных через интерфейсы пользователя.
Все ПО, загружаемое в контроллер, является метрологически значимым (МЗЧ). Нормирование метрологических характеристик проведено с учётом влияния ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
контроллер CPU-1 4.4.4 |
контроллер CPU-2 5.5.4 | |
|
Идентификационное наименование ПО |
PK TRK4 |
PK TRK5 |
|
Номер версии (идентификационный номер) ПО |
58 |
0.2 |
|
Цифровой идентификатор ПО |
92e2562bfaf8223a520d8 |
A260DB69D1E0F18496 |
|
e5daad74002 |
26E444EC16661F | |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на боковой стороне корпуса колонки, как это показано на рисунке 4.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Использование по назначению» руководства по эксплуатации ПК 002.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
ТУ 26.51.52-005-57200340-2020 «Колонки топливораздаточные ПК. Технические условия».
ПравообладательАкционерное общество «ПК-Электроникс» (АО «ПК-Электроникс») ИНН 5408174436
Юридический адрес: 630114, Новосибирская обл., г. Новосибирск, ул. Ключ-Камышенское Плато, д. 28, оф. 5
Телефон: 8-(383)-344-98-68
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8 Телефон (факс): +7 (495)-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
К настоящему типу средств измерений относятся колонки топливораздаточные ПК, изготавливаемые в модификациях (исполнениях), отличающихся исполнением корпуса, конструкцией и расположением блока индикации и управления, габаритными размерами и массой, количеством раздаточных рукавов, производительностью, комплектностью используемого оборудования.
Принцип действия ТРК состоит в следующем - после задания дозы на дистанционном устройстве или блоке местного управления ТРК, топливо из резервуара подается в гидравлическую систему ТРК через обратный клапан, фильтр предварительной очистки, измеритель объема, электромагнитный клапан по системе трубопроводов с помощью внешних насосов или встроенных в колонку насосных моноблоков. Далее через раздаточный рукав с раздаточным краном, поступает в топливный бак транспортного средства.
В ТРК реализован прямой метод измерений объема топлива, проходящего через ТРК, с помощью измерителя объема, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршни измерителя объема совершают возвратно- поступательное движение, топливо при этом вытесняется из измерительных камер.
Поступательное движение поршней преобразуется во вращательное движение кулочкового вала и через муфту передают вращательное движение на вал генератора импульсов, в котором вращение преобразуется в последовательность электрических импульсов, поступающих в блок управления и индикации ТРК, на цифровом индикаторе которого индицируется количество отпущенного топлива, его цена, стоимость и суммарное количестве отпущенного топлива по каждому раздаточному рукаву ТРК.
Колонки состоят из гидравлической части, блока индикации и управления. Гидравлическая часть может состоять из нескольких самостоятельных гидравлических систем (от 1 до 6), каждая из которых, в свою очередь, может распределять жидкое моторное топливо через 1 или 2 раздаточных рукава с кранами (всего до 12 раздаточных рукавовов).
Гидравлическая система состоит из следующих основных узлов:
- насосного моноблока ZCB-90, производства Wenzhou Jiahao Petroleum Machinery Co.,
TD;
-
- измерителей объёма топлива 1А23 с генераторами импульсов, производства АО «ПК-Электроникс»;
-
- фильтра с приёмным клапаном;
-
- электромагнитных клапанов;
-
- индикаторов воздуха;
-
- отрывных муфт;
-
- раздаточных рукавов;
-
- раздаточных кранов.
Блок управления имеет контроллер (CPU-1 или CPU-2) и один или два информационных табло, в зависимости от модификации колонки. Колонки моделей Инфинити и Дельта оборудуются 1-м или 2-мя информационными табло, которые так же могут быть оборудованы терминалами самообслуживания и/или клавиатурой преднабора дозы топлива, модели Альфа могут быть оборудованы от 1-го до 4-х информационных табло.
Структура условного обозначения колонок в документации и при заказе:
ПК Х1 . Х2Х3Х4 . Х5 . Х6Х7Х8Х9 . Х10Х11Х12.
Х1= А - ТРК серии Альфа портального типа с подвесными рукавами (шлангами)
Д - ТРК серии Дельта модульного типа с подвесными рукавами (шлангами) И - ТРК серии Инфинити модульного типа с намоткой рукавов (шлангов)
Х2= Количество видов топлива от 1 до 6
Х3= Количество раздаточных рукавов (шлангов) на ТРК от 1 до 12
Х4= Количество информационных табло 1 или 2 для ПК Дельта и ПК Инфинити,
от 1 до 4-х для ПК Альфа
Х5= Вариант исполнения: 1 - одностороннее, 2 - двухстороннее
Хб= Тип гидравлики: В - всасывающая, Н - напорная
Х7= Производительность ТРК, 1- 40 л/мин, 2 - 75 л/мин, 3 - 130 л/мин, 4 - 40/75 л/мин,
5 - 75/130 л/мин, 6 - спец. Исполнение
Х8= Количество видов топлива с системой газовозврата от 1 до 6
Х9= Тип табло: С - светодиодное табло; Ж - жидкокристаллическое табло; М - табло на основе монитора; МС - табло на основе сенсорного монитора; Т - терминал самообслуживания с ЖК-монитором
Х10= Тип контроллера: 1 - CPU-1, 2 - CPU-2 (поддержка RS-485 и протокола Топаз 2.0)
Х11= Наличие системы преднабора дозы заправляемого топлива: 0 - без системы преднабора, 1 - система преднабора дозы топлива
Х12= Наличие подогрева, 1 - есть подогрев (от -50 оС), 0 - без подогрева (от -40 °С)

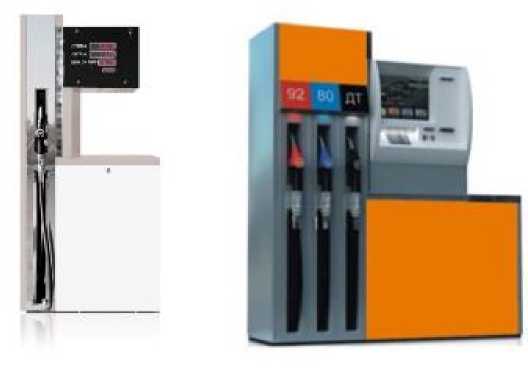

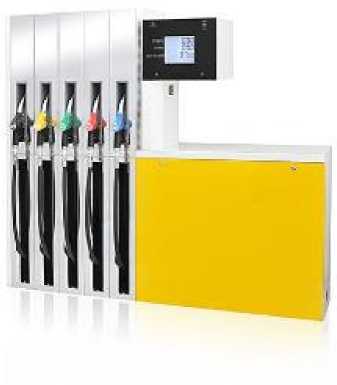

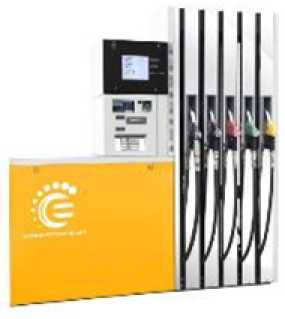

Общий вид модификаций колонок представлен на рисунках 1, 2 и 3.

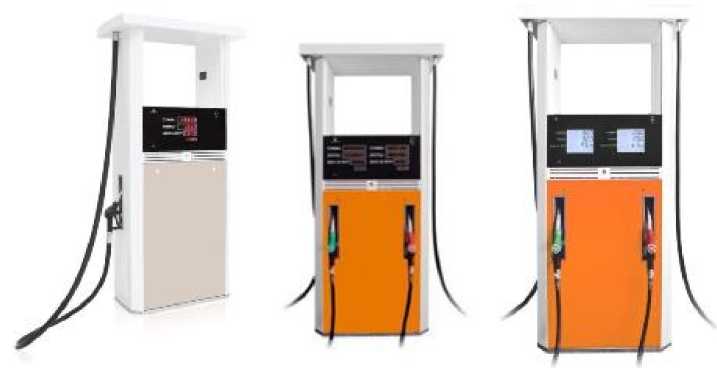

Рисунок 1 - Общий вид колонок, модификаций ПКА Х2Х3Х4. Х5 . Х6Х7Х8Х9 . Х10Х11Х12

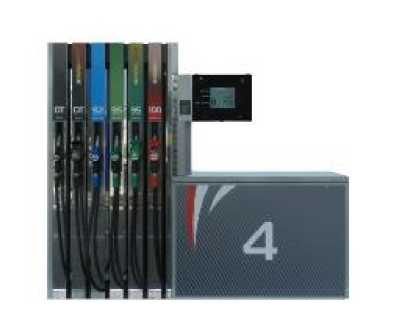

Рисунок 3 - Общий вид колонок, модификаций ПКИ Х2Х3Х4. Х5 . Х6Х7Х8Х9 . Х10Х11Х12

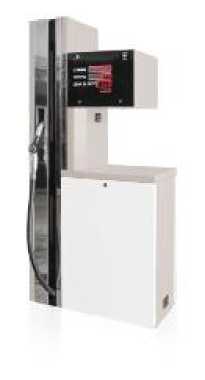

Рисунок 2 - Общий вид колонок, модификаций ПКД Х2Х3Х4. Х5 . Х6Х7Х8Х9 . Х10Х11Х12

Заводской номер в виде цифрового обозначения, состоящего из четырёх и более арабских цифр, наносится на маркировочную табличку, расположенную на наружной панели корпуса колонки методом лазерной гравировки, как это показано на рисунке 4.
Место нанесения знака утверждения типа
-^^ГЭгТбКТРОНИКС |
Лята ■-202 Вг. Заводской
Тр тс 012/2011 -5О’С£Та< + 5О’С
ф Нал ряжвние питания ЗВ 0 В
Место нанесения заводского номера

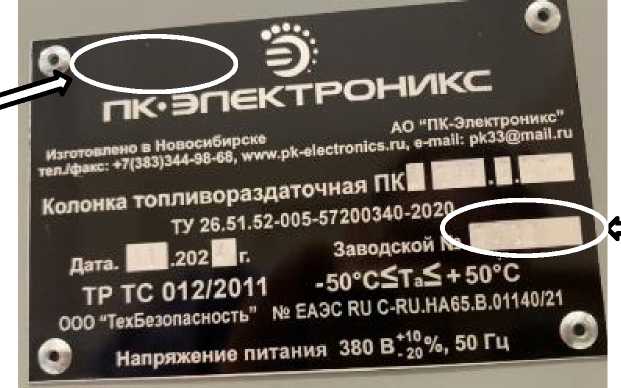

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа
Схемы пломбирования и мест нанесения знака поверки представлены на рисунках 5 и 6.
При комплектации блока управления контроллером CPU-1, знак поверки наносится на пломбу, устанавливаемую на механическую блокировку инфрокрасного датчика, как это показано на рисунке 5.
При комплектации блока управления контроллером CPU-2, знак поверки наносится на пломбу, устанавливаемую на электромеханический выключатель, как это показано на рисунке 6.
Места пломбирования
Место нанесения знака поверки

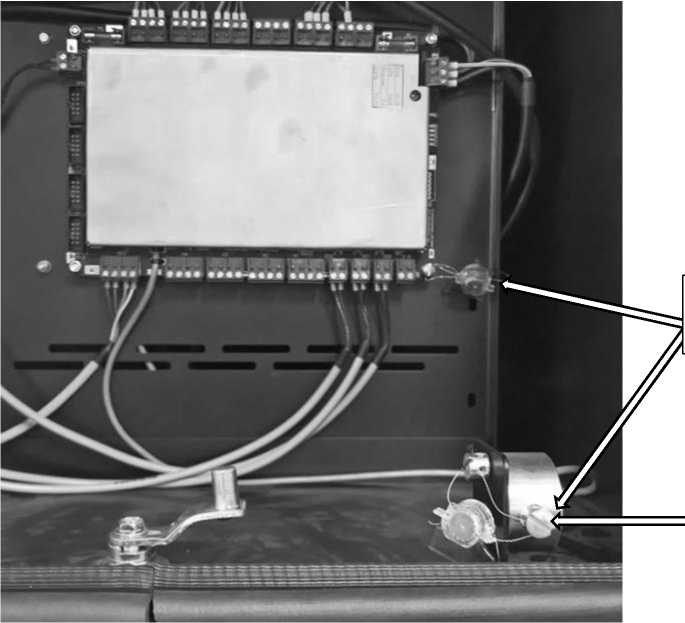

Рисунок 5 - Места пломбирования контроллера CPU-1

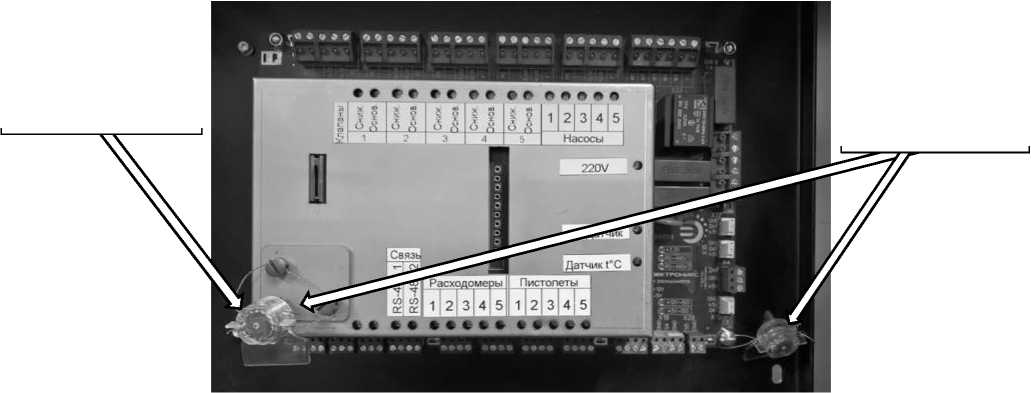

Место нанесения знака поверки
Места пломбирования
Рисунок 6 - Места пломбирования контроллера CPU-2
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Колонка топливораздаточная |
ПК Х1. Х2Х3Х4. Х5. Х6Х7Х8Х9. Х10Х11Х12 |
1 шт. |
|
Компенсатор смещения |
PS/DC |
1 компл.* |
|
Ключ замка |
PS/LK |
2 шт. |
|
Руководство по эксплуатации |
ПК 002 |
1 экз. |
|
Формуляр |
ПК 001 |
1 экз. |
|
*- В зависимости от модификации, комплектность и заводские номера блоков указываются в формуляре на колонку | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный объёмный расход топлива, дм3/мин (л/мин) |
40/75/130 |
|
Отклонение номинального объёмного расхода топлива, %, не более |
±10 |
|
Наименьший объёмный расход топлива через один рукав, дм3/мин (л/мин) |
5/5/10 |
|
Минимальная доза выдачи, дм3 (л) |
2/10/10 |
|
Пределы допускаемой относительной погрешности измерений объёма топлива при температуре окружающей среды (20±5) °С |
± 0,25 % |
|
Пределы допускаемой относительной погрешности измерений объёма топлива, в рабочем диапазоне температур выходящих за диапазон (20±5) °С, относительной влажности воздуха от 30 до 80 %, и атмосферном давлении от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.), % |
± 0,5 % |
|
Верхний предел показаний указателя разового учёта, не менее: | |
|
- количества выданного топлива, газа, дм3 (л). |
9 999,99 |
|
- цены за 1 литр, руб. |
999,99 |
|
- стоимости выданной дозы, руб. |
99 999,99 |
|
Верхний предел показаний указателя суммарного учёта, дм3 (л), не | |
|
менее |
9 999 999,99 |
|
Цена деления указателя разового учета | |
|
- выданного топлива, дм3 (л) |
0,01 |
|
- стоимости, руб. |
0,01 |
|
- цены, руб. |
0,01 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха, °С |
от -50 до +50 |
|
Диапазон относительной влажности воздуха при температуре 25 °С, %, |
от 30 до 100 |
|
Диапазон температуры топлива - бензин, °С |
от -40 до +35 |
|
Диапазон температуры топлива дизельное топливо, °С |
от -40 до +50 |
|
Напряжение питания, В |
380(+10/-20) |
|
Частота питающей электрической сети, Гц |
50±1 |
|
Потребляемая мощность электронно-вычислительным устройством, ВА, не более |
500 |
|
Потребляемая мощность электродвигателем насоса, В^А, не более |
1300 |
|
Длина раздаточного рукава, м, не менее |
2,8 |
|
Номинальная тонкость фильтрования, мкм |
30 |
|
Количество видов топлива |
до 6 |
|
Количество раздаточных рукавов |
до 12 |
|
Вакуумметрическое давление в гидросистеме для бензина, МПа, не менее |
0,035 |
|
Вакуумметрическое давление в гидросистеме для дизельного топлива, МПа, не менее |
0,05 |
Таблица 4 - Габаритные размеры и масса колонок
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Габаритные размеры*, мм: Габаритные размеры ТРК ПКА ХХХ.Х.ХХХХ.ХХХ**, мм: | |
|
ПКА 11Х.Х.ХХХХ.ХХХ, ПКА 12X.X. ХХХХ.ХХХ, ПКА 22X.X. | |
|
ХХХХ.ХХХ, ПКА 24X.X. ХХХХ.ХХХ |
830x450x2126 |
|
ПКА 33Х.Х. ХХХХ.ХХХ, ПКА 34Х.Х. ХХХХ.ХХХ, ПКА 35 Х.Х. | |
|
ХХХХ.ХХХ, ПКА 36 Х.Х. ХХХХ.ХХХ; ПКА 44Х.Х. ХХХХ.ХХХ, | |
|
ПКА 45Х.Х. ХХХХ.ХХХ, ПКА 46Х.Х. ХХХХ.ХХХ, ПКА 47Х.Х. | |
|
ХХХХ.ХХХ, ПКА 48Х.Х. ХХХХ.ХХХ |
1115x450x2126 |
|
Габаритные размеры ТРК ПКИ ХХХ.Х. ХХХХ.ХХХ, мм: | |
|
ПКИ 11Х.Х. ХХХХ.ХХХ, ПКИ 12Х.Х. ХХХХ.ХХХ |
868x482x1872 |
|
ПКИ 22Х.Х. ХХХХ.ХХХ, ПКИ 24Х.Х. ХХХХ.ХХХ |
1048x482x1872 |
|
ПКИ 33Х.Х. ХХХХ.ХХХ, ПКИ 36Х.Х. ХХХХ.ХХХ |
1728x482x1872 |
|
ПКИ 44Х.Х. ХХХХ.ХХХ, ПКИ 48Х.Х.ХХХХ.ХХХ |
1908x482x1872 |
|
ПКИ 55Х.Х.ХХХ, ПКИ 510Х.Х. ХХХХ.ХХХ |
2088x482x1872 |
|
ПКИ 66Х.Х.ХХХХ.ХХХ, ПКИ 612Х.Х. ХХХХ.ХХХ |
2488x482x1872 |
|
Габаритные размеры ТРК ПКД ХХХ.Х. ХХХХ.ХХХ, мм: | |
|
ПКД 11Х.Х.ХХХ, ПКД 12Х.Х. ХХХХ.ХХХ |
884x484x2051 |
|
ПКД 22Х.Х.ХХХХ.ХХХ, ПКД 24Х.Х.ХХХХ.ХХХ |
1034х484х2051 |
|
ПКД 33Х.Х.ХХХХ.ХХХ, ПКД 36Х.Х.ХХХХ.ХХХ |
1684х484х2051 |
|
ПКД 44Х.Х.ХХХХ.ХХХ, ПКД 48Х.Х.ХХХХ.ХХХ |
1834х484х2051 |
|
ПКД 55Х.Х.ХХХХ.ХХХ, ПКД 510Х.Х. ХХХХ.ХХХ |
1984х484х2051 |
|
ПКД 66Х.Х.ХХХХ.ХХХ, ПКД 612Х.Х. ХХХХ.ХХХ |
2384х484х2051 |
|
Масса ТРК ПКА ХХХ.Х.ХХХ, кг, не более: ПКА 11Х.ВХХХ.ХХХ, ПКА 12Х.ВХХХ.ХХХ, ПКА 22Х.ВХХХ.ХХХ, ПКА 24Х.ВХХХ.ХХХ |
210 |
|
ПКА 33Х.ВХХХ.ХХХ, ПКА 34Х.ВХХХ.ХХХ, ПКА 35Х.ВХХХ.ХХХ, ПКА 36Х.ВХХХ.ХХХ |
225 |
Продолжение таблицы 4
|
1 |
2 |
|
ПКА 44Х.ВХХХ.ХХХ, ПКА 45Х.ВХХХ.ХХХ, ПКА 46Х.ВХХХ.ХХХ, ПКА 47Х.ВХХХ.ХХХ, ПКА 48Х.ВХХХ.ХХХ ПКА 11Х.НХХХ.ХХХ, ПКА 12Х.НХХХ.ХХХ, ПКА 22Х.НХХХ.ХХХ, ПКА 24Х.НХХХ.ХХХ ПКА ЗЗХ.НХХХ.ХХХ, ПКА 34Х.НХХХ.ХХХ, ПКА 35Х.НХХХ.ХХХ, ПКА 36Х.НХХХ.ХХХ ПКА 44X. НХХХ.ХХХ, ПКА 45X. НХХХ.ХХХ, ПКА 46X. НХХХ.ХХХ, ПКА 47X. НХХХ.ХХХ, ПКА 48X. НХХХ.ХХХ Масса ТРК ПКИ ХХХ.X.ХXXX.ХХХ, кг, не более: ПКИ11Х.Х.ВХХХ.ХХХ, ПКИ12Х.ВХХХ.ХХХ, ПКИ22Х.ВХХХ.ХХХ, ПКИ24Х.ВХХХ.ХХХ ПКИ33Х.ВХХХ.ХХХ, ПКИ34Х.ВХХХ.ХХХ, ПКИ35Х.ВХХХ.ХХХ, ПКИ36Х.ВХХХ.ХХХ ПКИ44Х.ВХХХ.ХХХ, ПКИ45Х.ВХХХ.ХХХ, ПКИ46Х.ВХХХ.ХХХ, ПКИ47Х.ВХХХ.ХХХ, ПКИ48Х. ВХХХ.ХХХ ПКИ55Х. ВХХХ.ХХХ, ПКИ56Х.ВХХХ.ХХХ, ПКИ57Х.ВХХХ.ХХХ, ПКИ58Х. ВХХХ.ХХХ, ПКИ59Х.ВХХХ.ХХХ, ПКИ510Х. ВХХХ.ХХХ ПКИ66Х. ВХХХ.ХХХ, ПКИ67Х.ВХХХ.ХХХ, ПКИ68Х.ВХХХ.ХХХ, ПКИ69Х. ВХХХ.ХХХ, ПКИ610Х.ВХХХ.ХХХ, ПКИ612Х. ВХХХ.ХХХ ПКИ11Х.НХХХ.ХХХ, ПКИ12Х.НХХХ.ХХХ, ПКИ22Х.НХХХ.ХХХ, ПКИ24Х.НХХХ.ХХХ ПКИ33Х.НХХХ.ХХХ, ПКИ34Х.НХХХ.ХХХ, ПКИ35Х.НХХХ.ХХХ, ПКИ36Х.НХХХ.ХХХ ПКИ44Х.НХХХ.ХХХ, ПКИ45Х.НХХХ.ХХХ, ПКИ46Х.НХХХ.ХХХ, ПКИ47Х.НХХХ.ХХХ, ПКИ48Х.НХХХ.ХХХ ПКИ55X.НХXX.ХХХ, ПКИ56H.НХXX.ХХХ, ПКИ57Х.НХХХ.ХХХ, ПКИ58Х.НХХХ.ХХХ, ПКИ59Х.НХХХ.ХХХ, ПКИ510Х.НХХХ.ХХХ ПКИ66X.НХXX.ХХХ, ПКИ67H.НХXX.ХХХ, ПКИ68Х.НХХХ.ХХХ, ПКИ69Х.НХХХ.ХХХ, ПКИ610Х.НХХХ.ХХХ, ПКИ612Х.НХХХ.ХХХ Масса ТРК ПКД ХХХ.Х.ХХХ, кг, не более ПКД11Х.ВХХХ.ХХХ, ПКД12Х.ВХХХ.ХХХ, ПКД22Х.ВХХХ.ХХХ, ПКД24Х.ВХХХ.ХХХ ПКД33Х.ВХХХ.ХХХ, ПКД34Х.ВХХХ.ХХХ, ПКД35Х.ВХХХ.ХХХ, ПКД36Х.ВХХХ.ХХХ ПКД44Х.ВХХХ.ХХХ, ПКД45Х.ВХХХ.ХХХ, ПКД46Х.ВХХХ.ХХХ, ПКД48Х.ВХХХ.ХХХ ПКД55Х.ВХХХ.ХХХ, ПКД56Х.ВХХХ.ХХХ, ПКД57Х.ВХХХ.ХХХ, КД58Х.ВХХХ.ХХХ, ПКД59Х.ВХХХ.ХХХ, ПКД510Х.ВХХХ.ХХХ ПКД66Х.ВХХХ.ХХХ, ПКД67Х.ВХХХ.ХХХ, ПКД68Х.ВХХХ.ХХХ, КД69Х.ВХХХ.ХХХ, ПКД610X.ВХXX.ХХХ, ПКД612X.ВХXX.ХХХ |
290 145 195 225 320 430 530 630 730 270 370 470 560 650 270 360 430 560 650 |
Продолжение таблицы 4
|
1 |
2 |
|
ПКД11X.НХXX.ХХХ, ПКД12X.НХXX.ХХХ, ПКД22X.НХXX.ХХХ, ПКД24X.НХXX.ХХХ пкдззx.нxxx.xxx, ПКД34X.НХXX.ХХХ, ПКД35X.НХXX.ХХХ, ПКД36X.НХXX.ХХХ ПКД44X.НХXX.ХХХ, ПКД45X.НХXX.ХХХ, ПКД46X.НХXX.ХХХ, ПКД47X.НХXX.ХХХ, ПКД48X.НХXX.ХХХ ПКД55X.НХXX.ХХХ, ПКД56Х.НХXX.ХХХ, ПКД57X.НХXX.ХХХ, ПКД58X.НХXX.ХХХ, ПКД59X.НХXX.ХХХ, ПКД510X.НХXX.ХХХ ПКД66X.НХXX.ХХХ, ПКД67Х.НХXX.ХХХ, ПКД68X.НХXX.ХХХ, ПКД69X.НХXX.ХХХ, ПКД610X.НХXX.ХХХ, ПКД612X.НХXX.ХХХ |
230 300 360 400 450 |
|
*-Допуск на отклонение габаритных размеров от номинального значения составляет ±10 % **-Высота корпуса гидравлического блока ТРК ПКА составляет 1300 мм ±10 % | |
