Сведения о средстве измерений: 95256-25 Анализаторы серы и углерода

Номер по Госреестру СИ: 95256-25
95256-25 Анализаторы серы и углерода
(CS)

Назначение средства измерений:
Анализаторы серы и углерода CS (далее - анализаторы) предназначены для измерения содержания углерода и серы в стали, чугуне, сплавах, цветных металлах, цементе, руде, различных активаторах, стекле, катализаторах крекинга, керамике, материалах металлургического производства и других неорганических материалах.

Внешний вид. Анализаторы серы и углерода, http://oei-analitika.ru рисунок № 1

Внешний вид.
Анализаторы серы и углерода
Рисунок № 1

Внешний вид. Анализаторы серы и углерода, http://oei-analitika.ru рисунок № 2

Внешний вид.
Анализаторы серы и углерода
Рисунок № 2

Внешний вид. Анализаторы серы и углерода, http://oei-analitika.ru рисунок № 3

Внешний вид.
Анализаторы серы и углерода
Рисунок № 3

Внешний вид.
Анализаторы серы и углерода
Рисунок № 4

Внешний вид.
Анализаторы серы и углерода
Рисунок № 5

Внешний вид.
Анализаторы серы и углерода
Рисунок № 6

Внешний вид.
Анализаторы серы и углерода
Рисунок № 7

Общие сведения

Дата публикации - 17.06.2025
Срок свидетельства - 21.04.2030
Номер записи - 197032
ID в реестре СИ - 1425168
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ТЕХИМПОРТТРЕЙД" (ООО "ТЕХИМПОРТТРЕЙД"), г. Москва; производственная площадка Wuxi Jinyibo Instrument Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

MV_11 Торговые весы (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№776 от 2025.04.21 ПРИКАЗ Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Анализаторы серы и углерода (CS)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ТЕХИМПОРТТРЕЙД" (ООО "ТЕХИМПОРТТРЕЙД"), г. Москва; производственная площадка Wuxi Jinyibo Instrument Technology Co., Ltd.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
95256-25 21.04.2030	Анализаторы серы и углерода, CS Общество с ограниченной ответственностью "ТЕХИМПОРТТРЕЙД" (ООО "ТЕХИМПОРТТРЕЙД"), г. Москва; производственная площадка Wuxi Jinyibo Instrument Technology Co., Ltd. (КИТАЙ )	ОТ МП	1 год

ET_2 Средства измерений, применяемые в качестве эталонов

График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.

Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы серы и углерода (CS)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Анализаторы серы и углерода (CS)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Анализаторы защищены от вмешательства в режимы настройки (регулировки) с использованием паролей.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	HWCS
Номер версии (идентификационный номер) ПО	1.Х¹)
Цифровой идентификатор ПО	-
¹⁾ Х относится к метрологически незначимой части ПО и принимает значения от 0 до 999. Формат номера может содержать от 1 до 3 значений Х, разделенных точкой.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную таблицу типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в главе 5 «Работа с прибором для анализа» руководства по эксплуатации.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений ТПЦС.415311.001 «Анализаторы серы и углерода CS. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ТЕХИМПОРТТРЕЙД» (ООО «ТЕХИМПОРТТРЕЙД»)

ИНН 9728064260

Юридический адрес: 117513, г. Москва, вн. тер. г. муниципальный округ Теплый Стан, ул. Академика Бакулева, д. 10, оф./ком./эт. 28/2,3/1

Изготовитель

Общество с ограниченной ответственностью «ТЕХИМПОРТТРЕЙД» (ООО «ТЕХИМПОРТТРЕЙД»)
ИНН 9728064260
Юридический адрес: 117513, г. Москва, вн. тер. г. муниципальный округ Теплый Стан, ул. Академика Бакулева, д. 10, оф./ком./эт. 28/2,3/1
Производственная площадка
Wuxi Jinyibo Instrument Technology Co., Ltd., Китай
Адрес: No.35, Jingsheng Road, Huishan District, Wuxi City, Jiangsu Province, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Правообладатель

Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной печи в потоке кислорода и в дальнейшем детектировании газообразных продуктов окисления углерода и серы в форме диоксида углерода (CO2) и диоксида серы (SO2) методом инфракрасной спектрометрии.

Конструктивно анализаторы состоят из системы сгорания, инфракрасной системы обнаружения, компьютерной системы и электронных весов.

Навеска анализируемого образца с модификатором (например, флюсом) в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в потоке кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования. В блоке детектирования продукты сгорания анализируются по изменению поглощения инфракрасного излучения на выделенных длинах волн для диоксида углерода (4,26 мкм) и диоксида серы (7,4 мкм). Интенсивность поглощения инфракрасного излучения пропорциональна содержанию анализируемых элементов в пробе. Полученная информация передается на персональный компьютер, где производится расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения

После каждого анализа проводится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.

Анализаторы выпускаются в 3-х модификациях: CS-100, CS-100T, CS-800, отличающихся конструкцией и техническими характеристиками. Анализаторы модификаций CS-100, CS-100T выполнены в виде настольных лабораторных приборов, анализатор модификации CS-800 имеет напольное исполнение.

Анализаторы модификации CS-100 имеют два инфракрасных детектора, а анализаторы модификаций CS-100T, CS-800 имеют четыре инфракрасных детектора.

Корпус анализаторов изготовлен из металлических сплавов и пластика, окрашен в цвета в соответствии с технической документацией производителя.

Маркировочная табличка с серийным номером и знаком утверждения типа расположена на правой боковой стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом на клеевую этикетку. Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено. Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера и знака утверждения типа на анализаторы представлено на рисунке 2.

К данному типу средств измерений относятся СИ, выпускаемые под товарным знаком «Navier». Изображение товарного знака расположено на лицевой панели анализаторов и на маркировочной табличке.

Внешний вид. Анализаторы серы и углерода (CS), http://oei-analitika.ru

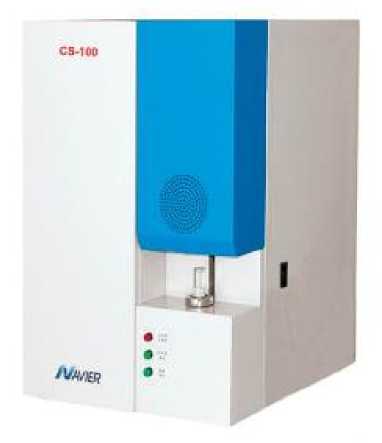

анализаторы модификации CS-100

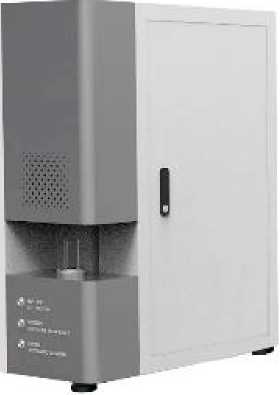

анализаторы модификации CS-100T

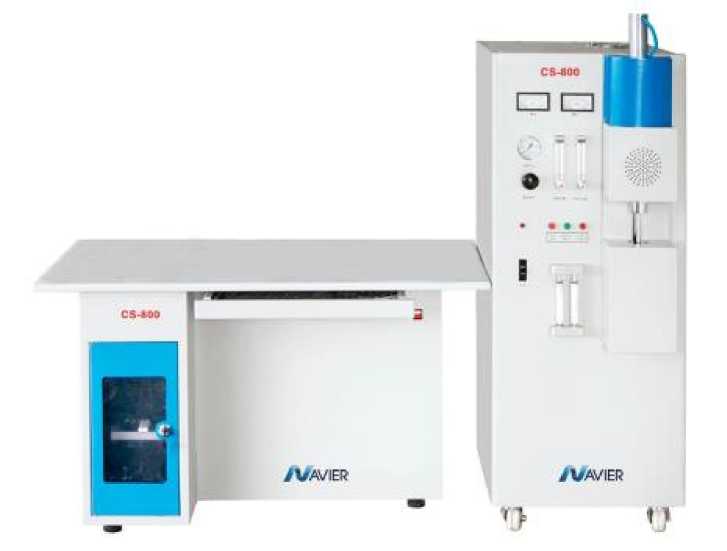

анализаторы модификации CS-800

Рисунок 1 - Общий вид анализаторов серы и углерода CS

Место нанесения серийного номера

Z ч I Анализатор серы и углерода CS к l^AVIFP Модификация CS-100 ^{Й W} S/n: CS100231101

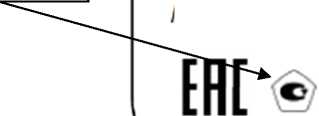

Место нанесения знака утверждения типа

Температура: от 15 до 30^еС

Напряжение питания: 220±22 В частота: от 49 до 51Гц Потребляемая мощность: не более 5000 В А

ООО "ТЕХИМПОРТТРЕЙД" www.tech-i.ru

Assembled in China

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа на анализаторы серы и углерода CS

Таблица 4 -

Наименование	Обозначение	Количество
1 Анализатор серы и углерода	CS	1 шт.
2 Флеш накопитель с программным обеспечением	-	1 шт.
3 Руководство по эксплуатации	-	1 экз.
4 Методика поверки	-	1 экз.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала¹^ %	5
Чувствительность¹⁾, у.е./мг, не менее: - углерода - серы	540⁴ 140⁶
Предел обнаружения²⁾, млн^-1: - углерода - серы	5 5
¹⁾ Установлено для матричного стандартного образца с массовой долей элементов от 0,005 до 0,05 % ²⁾ У становлено при номинальной массе навески 1 г

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для модификации
Наименование характеристики	CS-100	CS-100T	CS-800
Количество ИК детекторов	2	4	4
Диапазон показаний массовой доли элементов, % (мг)
- углерода	от 0,0001 до 100,00 (от 0,001 до 150)
- серы	от 0,0001 до 100,00 (от 0,001 до 150)
Габаритные размеры, мм, не более:
- длина	620	620	520
- ширина	570	570	525
- высота	790	790	1200
Масса, кг, не более	80	90	150
Параметры электрического питания:
- напряжение переменного тока, В		220±22
- частота переменного тока, Г ц		от 49 до 51
Потребляемая мощность, В^А, не более	5000	5000	7500
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +30
- относительная влажность воздуха, %, не более		60
