Наименование

Обозначение

Количество

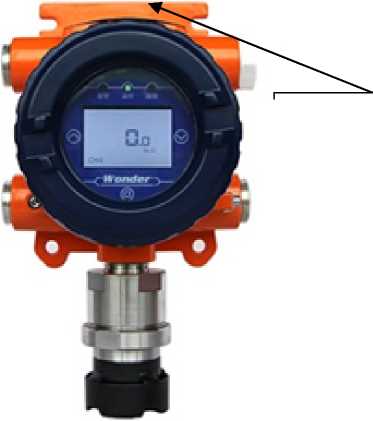

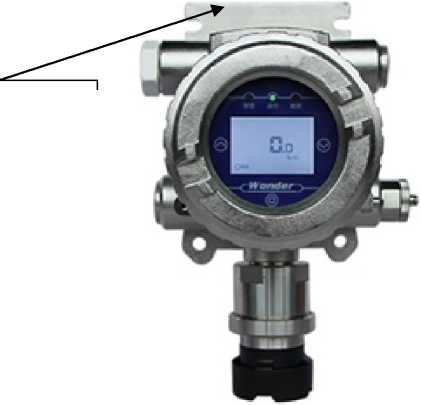

Газоанализатор стационарный

ОЛИМП

1 шт.

Руководство по эксплуатации

26.51.53-001-54340198-2023 РЭ

1 экз.**

Паспорт

26.51.53-001-54340198-2023 ПС

1 шт.

Комплект принадлежностей: магнитный ключ, калибровочная насадка

-

1 экз.**

Кабельный ввод, заглушки кабельного ввода, комплект крепежей

-

1 шт.*

* Поставляется по отдельному заказу

** Один экземпляр на партию, но не менее одного экземпляра в один адрес

Определяемый компонент

Диапазон показаний¹⁾ объемной доли определяемого компонента, %

Диапазон измерений²⁾ объемной доли определяемого компонента³⁾, %

Пределы допускаемой основной⁴⁾ абсолютной погрешности, объемная доля определяемого компонента, %

Время установления показаний

Т0,9, с,

не более

Метан

от 0 до 4,4

от 0 до 2,2

± 0,22

15

СН4

Пропан

СзН8

от 0 до 1,7

от 0 до 0,85

± 0,085

15

Определяемый компонент

Диапазон показаний¹⁾ объемной доли определяемого компонента, %

Диапазон измерений²⁾ объемной доли определяемого компонента³⁾, %

Пределы допускаемой основной⁴⁾ абсолютной погрешности, объемная доля определяемого компонента, %

Время установления показаний

Т0,9, с,

не более

Водород

Н2

от 0 до 4

от 0 до 2

± 0,2

30

Г ексан

С6Н14

от 0 до 1

от 0 до 0,5

± 0,05

35

Ацетилен

С2Н2

от 0 до 2,3

от 0 до 1,15

± 0,115

35

Акрилонитрил

C3H3N

от 0 до 2,8

от 0 до 1,4

± 0,14

35

• ¹⁾ Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

• ²⁾ Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

• ³⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

• ⁴⁾ Основная погрешность нормирована при условиях:

• - температура окружающей среды: (20 ± 5) °С;

• - атмосферное давление: (101,3 ± 4) кПа;

• - относительная влажность окружающей среды: от 30 до 80 %.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

То,9, с, не более

абсолютной

относительной

Кислород (О2)

от 0 до 30 %

±0,5 %

_-

20

Оксид углерода (СО)

от 0 до 50 млн ¹

от 0 до 15 млн^-1 включ.

±1,5 млн^-1

-

30

св. 15 до 50 млн^-1

-

±10 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний ^То,9, с, не более

абсолютной

относительной

Оксид углерода (СО)

от 0 до 500 млн ¹

от 0 до 40 млн^-1 включ.

±4 млн^-1

-

30

св. 40 до 500 млн^-1

-

±10 %

от 0 до

2000 млн^-1

от 0 до 40 млн^-1 включ.

±4 млн^-1

-

30

св. 40 до 2000 _млн^-1

-

±10 %

от 0 до

5000 млн ¹

от 0 до 50 млн^-1 включ.

±5 млн^-1

-

30

св. 50 до 5000 млн^-1

-

±10 %

Сероводород

(H2S)

от 0 до 10 млн ¹

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

30

св. 1 до 10 млн^-1

-

±20 %

от 0 до 100 млн ¹

от 0 до 7,5 млн^-1 включ.

±1,5 млн^-1

-

30

св. 7,5 до 100 млн^-1

-

±20 %

от 0 до

2000 млн ¹

от 0 до 15 млн^-1 включ.

±3 млн^-1

-

25

св. 15 до 2000 млн^-1

-

±20 %

Хлор (CI2)

от 0 до

10 млн ¹

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

60

св. 1 до 10 млн^-1

_-

±20 %

от 0 до

50 млн ¹

от 0 до 5 млн^-1 включ.

±1,0 млн^-1

-

120

св. 5 до 50 млн^-1

_-

±20 %

от 0 до

200 млн ¹

от 0 до 10 млн^-1 включ.

±1,0 млн^-1

-

30

св. 10 до 200 млн^-1

_-

±20 %

Цианистый водород (HCN)

от 0 до

10 млн ¹

от 0 до 1 млн^-1 включ.

±0,1 млн^-1

-

70

св. 1 до 10 млн^-1

_-

±20 %

от 0 до

30 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

70

св. 10 до 30 млн^-1

_-

±20 %

от 0 до

50 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

120

св. 10 до 50 млн^-1

_-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

^То,9, с, не более

абсолютной

относительной

Цианистый

водород (HCN)

от 0 до

100 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

120

св. 10 до 100 млн^-1

-

±20 %

Аммиак (NH3)

от 0 до 100 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

40

св. 10 до 100 млн^-1

-

20 %

от 0 до 300 млн ¹

от 0 до 20 млн^-1 включ.

±4 млн^-1

-

40

св. 20 до 300 млн^-1

-

±20 %

от 0 до

1000 млн ¹

от 0 до 30 млн^-1 включ.

±6 млн^-1

-

60

св. 30 до 1000 млн^-1

-

±20 %

Диоксид серы (SO)

от 0 до 20 млн ¹

от 0 до 2,5 млн^-1 включ.

±0,5 млн^-1

-

30

св. 2,5 до 20 млн^-1

-

±20 %

от 0 до

2000 млн^-1

от 0 до 50 млн^-1 включ.

±10 млн^-1

-

40

св. 50 до 2000 млн^-1 включ.

-

±20 %

Оксид азота (NO)

от 0 до

250 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

40

св. 10 до 250 млн^-1

-

±20 %

от 0 до

2000 млн^-1

от 0 до 100 млн^-1 включ.

±20 млн^-1

-

60

св. 100 до 2000 млн^-1 включ.

-

±20 %

Диоксид азота

(NO2)

от 0 до 30 млн^-1

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

_-

30

св. 1 до 30 млн^-1

-

±20 %

от 0 до

2000 млн^-1

от 0 до 100 млн^-1 включ.

±20 млн^-1

-

60

св. 100 до 2000 млн^-1 включ.

-

±20 %

Водород (H2)

от 0 до 2 %

от 0 до 2 %

±0,1 %

_-

60

от 0 до

1000 млн^-1

от 0 до 1000 млн^-1

±20 млн^-1

-

70

Фтор (F2)

от 0 до

1 млн^-1

от 0 до 1 млн^-1 включ.

±0,04 млн^-1

-

80

Арсин (ASH3)

от 0 до

1 млн^-1

от 0 до 1 млн^-1

±0,06 млн^-1

-

30

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

^То,9, с, не более

абсолютной

относительной

Фосфин (РНз)

от 0 до

5 млн ¹

от 0 до 0,3 млн^-1 включ.

±0,06 млн^-1

-

30

св. 0,3 до 5 млн^-1

-

±20 %

от 0 до

1000 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

60

св. 10 до 1000 млн^-1

-

±20 %

Моносилан

(SiH4)

от 0 до

50 млн^-1

от 0 до 5 млн^-1 включ.

±1 млн^-1

_-

60

св. 5 до 50 млн^-1

-

±20 %

Хлороводород

(HCl)

от 0 до

30 млн^-1

от 0 до 2 млн^-1 включ.

±0,4 млн^-1

60

св. 2 до 30 млн^-1

±20 %

Фтороводород (HF)

от 0 до 10 млн^-1

от 0 до 2 млн^-1 включ.

±0,4 млн^-1

90

св. 2 до 10 млн^-1

-

±20 %

Карбонилхлори

д (COCii)

от 0 до

1 млн^-1

от 0 до 1 млн^-1

±0,15 млн^-1

-

120

Метилмеркапта н (CH3SH)

от 0 до

10 млн^-1

от 0 до 10 млн^-1

±2 млн^-1

-

40

Озон (Оз)

от 0 до

0,25 млн^-1

от 0 до 0,25 млн^-1

±0,04 млн^-1

-

60

Бром (ВГ2)

от 0 до 5 млн ¹

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

50

св. 1 до 5 млн^-1

-

±20 %

Формальдегид

(CH2O)

от 0 до 10 млн ¹

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

80

св. 1 до 10 млн^-1

-

±20 %

Этилмеркаптан (C2H5SH)

от 0 до

14 млн^-1

от 0 до 14 млн^-1

±0,4 млн^-1

-

90

Этиленоксид

(C2H4O)

от 0 до 100 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

150

св. 10 до 100 млн^-1

-

±20 %

Этилен (С2Н4)

от 0 до 100 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

60

св. 10 до 100 млн^-1

-

±20 %

Метанол

(CH3OH)

от 0 до 200 млн ¹

от 0 до 20 млн^-1 включ.

±2 млн^-1

-

200

св. 20 до 200 млн^-1

-

±20 %

Этанол (C2H6O)

от 0 до 200 млн ¹

от 0 до 20 млн^-1 включ.

±2 млн^-1

-

30

св. 20 до 200 млн^-1

-

±20 %

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

^Т0,9, ^с, не более

абсолютной

относительной

¹⁾ Основная погрешность нормирована при условиях:

• - температура окружающей среды: (20 ± 5) °С;

• - атмосферное давление: (101,3 ± 4) кПа;

• - относительная влажность окружающей среды: от 30 до 80 %.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента¹⁾

Пределы допускаемой основной²⁾ погрешности

Время установления показаний

^Т0Л с, не более

абсолютной

относитель ной

Диоксид углерода (CO2)

от 0 до 1,5 %

от 0 до 1,5 %

±0,1 %

-

20

от 0 до 2,5 %

от 0 до 2,0 % включ.

±0,1 %

-

20

св. 2,0 до 2,5 %

-

5 %

от 0 до 5 %

от 0 до 2,0 % включ.

±0,1 %

-

20

св. 2,0 до 5 %

-

5 %

Пропан (СэН₈)

от 0 до 100 %

НКПР

(от 0 до 1,7

%)

от 0 до 60 % НКПР включ. (от 0 до 1,01 % включ.)

± 3 %

НКПР

(± 0,05 %)

-

20

св. 60 до 100 %

НКПР

(св. 1,01 до 1,7 %)

-

±5 %

Метан (CH4)

от 0 до 100 %

НКПР

(от 0 до 4,4 %)

от 0 до 60 % НКПР включ. (от 0 до 2,64 % включ.)

± 3 %

НКПР (±0,13 % )

-

20

св. 60 до 100 %

НКПР

(св. 2,64 до 4,4 %)

-

±5 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента¹⁾

Пределы допускаемой основной²⁾ погрешности

Время установления показаний

^Т0Л С, не более

абсолютной

относитель ной

Этан (С2Н6)

от 0 до 100 % НКПР

(от 0 до 2,4 %)

от 0 до 60 %

НКПР включ.

(от 0 до 1,5 % включ.)

±3 % НКПР

(± 0,075 %)

-

20

св. 60 до 100 %

НКПР

(св. 1,5 до 2,4 %)

-

±5 %

н-гексан

(СбН14)

от 0 до 100 %

НКПР

(от 0 до 1,0 %)

от 0 до 60 %

НКПР включ.

(от 0 до 0,6 % включ.)

±3 % НКПР

(± 0,03 %)

-

20

св. 60 до 100 %

НКПР

(св. 0,6 до 1,0 %)

-

±5 %

н-бутан (С4Н10)

от 0 до 100 %

НКПР

(от 0 до 1,4 %)

от 0 до 60 % НКПР включ.

(от 0 до 0,84 %

включ.)

±3 % НКПР (± 0,04 %)

-

20

св. 60 до 100 %

НКПР

(св. 0,84 до 1,4 %)

-

±5 %

Изобутан

(С4Ш0)

от 0 до 100 %

НКПР

(от 0 до 1,3 %)

от 0 до 60 % НКПР включ.

(от 0 до 0,78 %

включ.)

±3 % НКПР (± 0,04 %)

-

20

св. 60 до 100 %

НКПР

(св. 0,78 до 1,3 %)

-

±5 %

Пентан (СзИп)

от 0 до 100 %

НКПР

(от 0 до 1,1 %)

от 0 до 60 % НКПР включ.

(от 0 до 0,84 %

включ.)

±3 % НКПР (± 0,04 %)

-

20

св. 60 до 100 %

НКПР

(св. 0,84 до 1,1 %)

-

±5 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента¹⁾

Пределы допускаемой основной²⁾ погрешности

Время установления показаний

^Т0Л с, не более

абсолютной

относитель ной

Пропилен (СзНб)

от 0 до 100 % НКПР

(от 0 до 2,0 %)

от 0 до 60 % НКПР включ.

(от 0 до 1,2 %

включ.)

±3 % НКПР (± 0,06 %)

-

20

св. 60 до 100 %

НКПР

(св. 1,2 до 2,0 %)

-

±5 %

Метанол (СНзОН)

от 0 до 50 % НКПР (от 0 до 3 %)

±5 % НКПР

(± 0,3 %)

-

20

Толуол (метилбензол, C7H8)

от 0 до 50 % НКПР (от 0 до 0,5 %)

±5 % НКПР

(± 0,05 %)

-

20

Этиленоксид

(C2H4O)

от 0 до 50 % НКПР (от 0 до 1,3 %)

±5 % НКПР

(± 0,13 %)

-

20

Бензол (СбНб)

от 0 до 100 %

НКПР

(от 0 до 1,2 %)

от 0 до 60 % НКПР включ.

(от 0 до 0,72 % включ.)

±3 % НКПР

(± 0,04 %)

-

20

св. 60 до 100 %

НКПР

(св. 0,72 до 1,2 %)

-

±5 %

Ацетон

((СНз)2СО)

от 0 до 50 % НКПР (от 0 до 1,25 %)

±5 % НКПР

(± 0,125 %)

-

20

Этилен (С2Н4)

от 0 до 100 %

НКПР

(от 0 до 2,3 %)

от 0 до 60 % НКПР включ.

(от 0 до 1,4 % включ.)

±3 % НКПР (± 0,07 % включ.)

-

20

св. 60 до 100 % НКПР (от 1,4 до

2,3 %)

-

±5 %

н-октан

(C8H18)

от 0 до 50 % НКПР (от 0 до 0,4 %)

±5 % НКПР

(± 0,04 %)

-

35

Этанол

(С2Н5ОН)

от 0 до 50 % НКПР (от 0 до 1,55 %)

±5 % НКПР

(± 0,155 %)

-

20

Метилтретбутило вый эфир (МТБЭ, СНзСО(СНз))

от 0 до 50 % НКПР (от 0 до 0,75 %)

±5 % НКПР

(± 0,075 %)

-

35

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента¹⁾

Пределы допускаемой основной²⁾ погрешности

Время установления показаний

^Т0Л с, не более

абсолютной

относитель ной

н-гептан

(C7H6)

от 0 до 100 %

НКПР (от 0 до 1,1 %)

от 0 до 60 % НКПР включ.

(от 0 до 0,66 %)

±3 % НКПР (± 0,033 %)

-

20

св. 60 до 100 %

НКПР

(св. 0,66 до 1,1 %)

-

±5 %

Нонан (C9H2)

от 0 до 50 % НКПР (от 0 до 0,35 %)

±5 % НКПР

(±0,035 %)

-

35

Декан (C10H22)

от 0 до 50 % НКПР (от 0 до 0,35 %)

±5 % НКПР

(± 0,035 %)

-

35

Стирол (C8H8)

от 0 до 100 %

НКПР

(от 0 до 1,1 %)

от 0 до 60 % НКПР включ. (от 0 до 0,66 %)

±3 % НКПР

(± 0,033 %)

-

35

св.60 до 100 %

НКПР

(от 0,66 до 1,1 %)

-

±5 %

Этилацетат (CH3COOCH2C

H3)

от 0 до 50 % НКПР (от 0 до 1,1 %)

±5 % НКПР

(± 0,11%)

-

35

Бензин

автомобильный³⁾⁴⁾

от 0 до 50 % НКПР

±5 % НКПР

-

35

Топливо дизельное³⁾⁵⁾

от 0 до 50 % НКПР

±5 % НКПР

-

35

Керосин³⁾⁶⁾

от 0 до 50 % НКПР

±5 % НКПР

-

35

Уайт-спирит³⁾⁷⁾

от 0 до 50 % НКПР

±5 % НКПР

-

35

Топливо для реактивных двигателей³⁾⁸⁾

от 0 до 50 % НКПР

±5 % НКПР

-

35

Бензин

авиационный³⁾⁹⁾

от 0 до 50 % НКПР

±5 % НКПР

-

35

Бензин

3

неэтилированный

)10)

от 0 до 50 % НКПР

±5 % НКПР

-

35

1-бутен (С4Н8)

от 0 до 50 % НКПР от 0 до 0,7 %)

±5 % НКПР

(±0,07 %)

-

5

Циклопентан (С5Н10)

от 0 до 50 % НКПР (от 0 до 0,7 %)

±5 % НКПР

(±0,07 %)

-

15

Циклогексан

(С6Н12)

от 0 до 50 % НКПР (от 0 до 0,6 %)

±5 % НКПР

(±0,06 %)

-

15

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента¹⁾

Пределы допускаемой основной²⁾ погрешности

Время установления показаний

^Т0Л С, не более

абсолютной

относитель ной

Изобутилен

(i-C4Hs)

от 0 до 50 % НКПР (от 0 до 0,8 %)

±5 % НКПР

(±0,08 %)

-

15

Изопропен (С5Н8)

от 0 до 50 % НКПР (от 0 до 0,85 %)

±5 % НКПР

(±0,085 %)

-

15

Этилбензол

(CsHlo)

от 0 до 50 % НКПР (от 0 до 0,5 %)

±5 % НКПР

(±0,05 %)

-

35

Бутилацетат

(С6Н12О2)

от 0 до 50 % НКПР (от 0 до 0,6 %)

±5 % НКПР

(±0,06 %)

-

35

1,3-бутадиен (дивинил) (С4Н6)

от 0 до 100 % НКПР (от 0 до 1,4 %)

±5 % НКПР

(±0,07 %)

-

15

1,2-дихлорэтан

(C2H4CI2)

от 0 до 50 % НКПР (от 0 до 3,1 %)

±5 % НКПР

(±0,31 %)

-

35

Диметилсульфид (C2H5SH)

от 0 до 50 % НКПР (от 0 до 1,1 %)

±5 % НКПР

(±0,11 %)

-

35

1-гексен (С6Н12)

от 0 до 50 % НКПР (от 0 до 0,6 %)

±5 % НКПР

(±0,06 %)

-

35

1-бутанол

(С4Н9ОН)

от 0 до 50% НКПР (от 0 до 0,7 %)

±5 % НКПР

(±0,07 %)

-

35

Винилхлорид (C2HsCl)

от 0 до 50 % НКПР (от 0 до 1,8 %)

±5 % НКПР

(±0,18 %)

-

35

Циклопропан (С3Н6)

от 0 до 50 % НКПР (от 0 до 1,2 %)

±5 % НКПР

(±0,12 %)

-

35

Диэтиловый эфир (С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,85 %)

±5 % НКПР

(±0,085 %)

-

35

Пропиленоксид (С3Н6О)

от 0 до 50 % НКПР (от 0 до 0,95 %)

±5 % НКПР

(±0,095 %)

-

35

Хлорбензол (С6Н5а)

от 0 до 50 % НКПР (от 0 до 0,65 %)

±5 % НКПР

(±0,065 %)

-

35

2-метил-

2пропанол

(С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,9 %)

±5 % НКПР

(±0,09 %)

-

35

2-бутанон (Метилэтилкетон) (С4Н8О)

от 0 до 50 % НКПР (от 0 до 0,9 %)

±5 % НКПР

(±0,09 %)

-

35

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента¹⁾

Пределы допускаемой основной²⁾ погрешности

Время установления показаний

^Т0,9, ^с,

не более

абсолютной

относитель ной

Сумма углеводородов по метану СхНу

от 0 до 50 % НКПР (от 0 до 2,2 %)

±5 % НКПР (±0,22 %)

-

35

• ¹⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

• ²⁾ Основная погрешность нормирована при условиях:

• - температура окружающей среды: (20 ± 5) °С;

• - атмосферное давление: (101,3 ± 4) кПа;

• - относительная влажность окружающей среды: от 30 до 80 %.

• ³⁾ Пары нефтепродуктов являются смесью углеводородов. Газоанализаторы на пары нефтепродуктов градуируются по конкретной марке топлива, с указанием марки в паспорте на прибор.

• ⁴⁾ Бензин автомобильный по ГОСТ Р 51866-2002.

• ⁵⁾ Топливо дизельное по ГОСТ 305-2013.

• ⁶⁾ Керосин по ТУ 38.401-58-8-90, ОСТ 38 01408-86.

• ⁷⁾ Уайт-спирит по ГОСТ 3134-78.

• ⁸⁾ Топливо для реактивных двигателей по ГОСТ 10227-86.

• ⁹⁾ Бензин авиационный по ГОСТ 1012-2013.

• ¹⁰⁾ Бензин неэтилированный по ГОСТ Р 51866-2002.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

^Т0,9, ^с, не более

абсолютной

относитель ной

Бензол (СбНб)

от 0 до 7 млн^-1

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

25

св. 1 до 7 млн^-1

_-

±20 %

от 0 до

100 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 100 млн^-1

_-

±20 %

от 0 до

1000 млн ¹

от 0 до 100 млн^-1 включ.

± 20 млн^-1

-

25

св. 100 до 1000

млн^-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

^Т0Л С, не более

абсолютной

относитель ной

Уксусная кислота (C2H4O2)

от 0 до 20 млн ¹

от 0 до 0,5 млн^-1 включ.

±0,1 млн^-1

-

25

св. 0,5 до 20 млн^-1

-

±20 %

от 0 до 200 млн ¹

от 0 до 0,5 млн^-1 включ.

±0,1 млн^-1

-

25

св. 0,5 до 200 млн^-1

-

±20 %

Изобутилен

(2-Метилпропен)

[i-C4Hs]

от 0 до 2 млн^-1

от 0 до 0,1 млн^-1 включ.

±0,02 млн^-1

-

25

св. 0,1 до 2 млн^-1

-

±20 %

от 0 до 20 млн ¹

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

св. 1 до 20 млн^-1

-

±20 %

от 0 до 200

млн^-1

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

св. 10 до 200 млн^-1

-

±20 %

от 0 до

2000 млн^-1

от 0 до 50 млн^-1 включ.

±10 млн^-1

-

св. 50 до 2000 млн^-

1

-

±20 %

от 0 до

10000 млн^-1

от 0 до 100 млн^-1 включ.

±20 млн^-1

-

св. 100 до 10000

_млн^-1

-

±20 %

о-ксилол (диметилбензол) [C6H4(CH3)2]

от 0 до 10

млн^-1

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

25

св. 1 до 10 млн^-1

-

±20 %

о-ксилол (диметилбензол) [C6H4(CH3)2]

от 0 до 100 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

св. 10 до 100 млн^-1

-

±20 %

Арсин (ASH3)

от 0 до 5 млн^-1

от 0 до 0,05 млн^-1 включ.

±0,01 млн^-1

-

25

св. 0,05 до 5 млн^-1

-

±20 %

Фосфин (РН3)

от 0 до 5 млн^-1

от 0 до 0,1 млн^-1 включ.

±0,02 млн^-1

-

25

св. 0,1 до 5 млн^-1

-

±20 %

Нафталин

(С10Н8)

от 0 до 7 млн^-1

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

25

св. 1 до 7 млн^-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

^Т0Л С, не более

абсолютной

относитель ной

Трихлорэтилен

(C2HCI3)

от 0 до 0,5

_млн^-1

от 0 до 0,05 млн^-1 включ.

±0,01 млн^-1

-

25

св. 0,05 до 0,5 млн^-

1

-

±20 %

от 0 до

5 млн ¹

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

25

св. 1 до 5 млн^-1

-

±20 %

н-гексан

(СбН14)

от 0 до 150 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 150 млн^-1

-

±20 %

н-бутан (С4Н10)

от 0 до 700 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 700 млн^-1

-

±20 %

Изобутан (С4Н10)

от 0 до 130 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 130 млн^-1

_-

±20 %

Пентан (С5Н12)

от 0 до 150

млн^-1

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 150 млн^-1

-

±20 %

Пропилен (СзНб)

от 0 до 200 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 200 млн^-1

_-

±20 %

Этиленоксид

(C2H4O)

от 0 до 30 млн ¹

от 0 до 0,5 млн^-1 включ.

±0,1 млн^-1

-

25

св. 0,5 до 30 млн^-1

_-

±20 %

Ацетон ((СНэ^СО)

от 0 до 200 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 200 млн^-1

_-

±20 %

Этилен (С2Н4)

от 0 до 180 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 180 млн^-1

_-

±20 %

Октан (C8H18)

от 0 до 400 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 400 млн^-1

_-

±20 %

Фенол

(C6H5OH)

от 0 до 1,5 _млн^-1

от 0 до 0,05 млн^-1 включ.

±0,01 млн^-1

-

25

св. 0,05 до 1,5 млн^-

1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

^Т0Л с, не более

абсолютной

относитель ной

Фенол

(C6H5OH)

от 0 до

15 млн ¹

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

25

св. 1 до 15 млн^-1

-

±20 %

от 0 до

150 млн^-1

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

св. 10 до 150 млн^-1

-

±20 %

н-гептан

(C7H16)

от 0 до 400 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 400 млн^-1

-

±20 %

Этилацетат

(C4H8O2)

от 0 до

8 млн^-1

от 0 до 0,05 млн^-1 включ.

±0,01 млн^-1

-

25

св. 0,05 до 8 млн^-1

-

±20 %

Бензин автомобильный (по изобутилену)

от 0 до

2000 млн^-1

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 2000 млн^-

1

-

±20 %

Топливо дизельное (по изобутилену)

от 0 до

2000 млн^-1

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 2000 млн^-

1

-

±20 %

Керосин (по изобутилену)

от 0 до

2000 млн^-1

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 2000 млн^-

1

-

±20 %

Уайт-спирит (по изобутилену)

от 0 до

2000 млн^-1

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

25

св. 10 до 2000 млн^-

1

-

±20 %

n-Бутанол (С4Н9ОН)

от 0 до 7 млн^-1

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

25

св. 1 до 7 млн^-1

_-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

^Т0Л С, не более

абсолютной

относитель ной

Этилбензол

(CsHlo)

от 0 до 1 млн^-1

от 0 до 0,01 млн^-1 включ.

±0,002 млн^-1

-

25

св. 0,01 до 1 млн^-1

-

±20 %

от 0 до

100 млн ¹

от 0 до 1 млн^-1 включ.

±0,2 млн^-1

-

25

св. 1 до 100 млн^-1

-

±20 %

от 0 до

1000 млн^-1

от 0 до 100 млн^-1 включ.

± 20 млн^-1

-

25

св. 100 до 1000

млн^-1

-

±20 %

Стирол (С8Н8)

от 0 до 5 млн^-1

от 0 до 0,5 млн^-1 включ.

±0,1 млн^-1

-

25

св. 0,5 до 5 млн^-1

-

±20 %

от 0 до 50 млн ¹

от 0 до 0,5 млн^-1 включ.

±0,1 млн^-1

-

25

св. 0,5 до 50 млн^-1

-

±20 %

от 0 до

500 млн^-1

от 0 до 100 млн^-1 включ.

± 20 млн^-1

-

25

св. 100 до 500 млн^-

1

-

±20 %

Оксид азота (NO)

от 0 до 10 млн ¹

от 0 до 0,5 млн^-1 включ.

±0,1 млн^-1

-

25

св. 0,5 до 10 млн^-1

-

±20 %

Метилмеркаптан (CH3SH)

от 0 до 1 млн^-1

от 0 до 0,1 млн^-1 включ.

±0,02 млн^-1

-

25

св. 0,1 до 1 млн^-1

-

±20 %

Винилхлорид

(C2H3Cl)

от 0 до 3 млн^-1

от 0 до 0,5 млн^-1 включ.

±0,1 млн^-1

-

25

св. 0,5 до 3 млн^-1

-

±20 %

от 0 до

30 млн ¹

от 0 до 4 млн^-1 включ.

±2 млн^-1

-

25

св. 4 до 30 млн^-1

-

±20 %

Винилхлорид

(C2H3Cl)

от 0 до

300 млн^{- 1}

от 0 до 100 млн^-1 включ.

± 20 млн^-1

-

25

св. 100 до 300 млн^-

1

-

±20 %

н-пропилацетат (C5H10O2)

от 0 до 5 млн^-1

от 0 до 2 млн^-1 включ.

±0,4 млн^-1

25

св. 2 до 10 млн^-1

_-

±20 %

от 0 до 50 млн ¹

от 0 до 5 млн^-1 включ.

±2 млн^-1

-

св. 5 до 50 млн^-1

-

±20 %

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

^Т0А с, не более

абсолютной

относитель ной

Эпихлоргидрин

(C3H5C10)

от 0 до 10 млн ¹

от 0 до 0,5 млн^-1 включ.

±0,1 млн^-1

-

25

св. 0,5 до 10 млн^-1

-

±20 %

N, N-диметилацетами д (морфолин) (C4H9NO)

от 0 до 5 млн ¹

от 0 до 0,5 млн^-1 включ.

±0,1 млн^-1

-

100

св. 0,5 до 5 млн^-1

-

±20 %

Хлористый бензил (C7H7CI)

от 0 до 1 млн^-1

от 0 до 0,2 млн^{- 1} включ.

±0,04 млн^-1

-

40

св. 0,2 до 1 млн^-1

-

±20 %

Фурфуриловый спирт (C5H6O2)

от 0 до 1 млн^-1

от 0 до 0,1 млн^-1 включ.

±0,02 млн^-1

-

60

св. 0,1 до 1 млн^-1

-

±20 %

Этанол

(С2Н5ОН)

от 0 до

20 млн ¹

от 0 до 2 млн^-1 включ.

±0,4 млн^-1

-

40

св. 2 до 20 млн^-1

-

±20 %

от 0 до 200 млн^{- 1}

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

св. 10 до 200 млн^-1

-

±20 %

от 0 до

2000 млн^-1

от 0 до 100 млн^-1 включ.

± 20 млн^-1

-

св. 100 до 2000

_млн^-1

-

±20 %

2-Аминоэтанол (C2H7NO)

от 0 до 5 млн^-1

от 0 до 0,2 млн^-1 включ.

±0,04 млн^-1

-

100

св. 0,2 до 5 млн^-1

_-

±20 %

Толуол (C7H8)

от 0 до

10 млн ¹

от 0 до 2 млн^-1 включ.

±0,4 млн^-1

-

40

св. 2 до 10 млн^-1

_-

±20 %

от 0 до 100 млн ¹

от 0 до 10 млн^-1 включ.

±2 млн^-1

-

св. 10 до 100 млн^-1

_-

±20 %

Моноэтаноламин (C2H7NO)

от 0 до 5 млн^-1

от 0 до 0,25 млн^-1 включ.

±0,05 млн^-1

-

120

св. 0,25 до 5 млн^-1

_-

±20 %

от 0 до 50 млн ¹

от 0 до 0,25 млн^-1 включ.

±0,05 млн^-1

-

св. 0,25 до 50 млн^-1

_-

±20 %

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной¹⁾ погрешности

Время установления показаний

^Т0,9, ^с, не более

абсолютной

относитель ной

¹⁾ Основная погрешность нормирована при условиях:

• - температура окружающей среды: (20 ± 5) °С;

• - атмосферное давление: (101,3 ± 4) кПа;

• - относительная влажность окружающей среды: от 30 % до 80 %.

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -60 °С до +15 °С включ. и св. +25 °С до +60 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±0,2

Наименование характеристики

Значение

Время прогрева, мин, не более

3

Габаритные размеры (Д*Ш*В), мм, не более

209x130x116

Масса, кг, не более:

- мод. ОЛИМП-1

2,0

- мод. ОЛИМП-2

5,5

Напряжение питания, В

от 18 до 32

Условия эксплуатации газоанализаторов:

- температура окружающего воздуха, °С

- для термокаталитических сенсоров

от -60 до +60

- для электрохимических сенсоров

от -60 до +60

- для оптических сенсоров

от -60 до +60

- для фотоионизационных сенсоров

от -40 до +60

- относительная влажность (без образования конденсата), %

от 0 до 95

- атмосферное давление, кПа

от 84 до 117

Маркировка взрывозащиты

1Ex db IIC T6 Gb

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP68

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

100000

Средний срок службы, лет, не менее

15
