Номер по Госреестру СИ: 95252-25
95252-25 Измерители крутящего момента силы
(TEQ)
Назначение средства измерений:
Измерители крутящего момента силы TEQ (далее - измерители) предназначены для измерений крутящего момента силы по/против часовой стрелки при проведении поверки и калибровки средств измерений в качестве рабочего эталона 2-го разряда и/или в качестве средств измерений согласно государственной поверочной схемы для средств измерений крутящего момента силы, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от «06» сентября 2024 г.
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства - 18.04.2030
Номер записи - 197028
ID в реестре СИ - 1425151
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shanghai UB Machinery Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№770 от 2025.04.18 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Измерители крутящего момента силы (TEQ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai UB Machinery Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92797-24 02.08.2029 |
Ключи динамометрические предельные, NovaTork Shanghai UB Machinery Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95251-25 18.04.2030 |
Измерители крутящего момента силы, TES Shanghai UB Machinery Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95252-25 18.04.2030 |
Измерители крутящего момента силы, TEQ Shanghai UB Machinery Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Кто поверяет Измерители крутящего момента силы (TEQ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители крутящего момента силы (TEQ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В измерителях используется встроенное в электронный блок индикации программное обеспечение. Программное обеспечение выполняет функции по сбору, обработке и отображению измерительной информации.
Для предотвращения воздействия на программное обеспечение и защиты настроек измерителей служит пароль. Корпус электронного блока является неразборным.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
TEQ |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже NJ1.A1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Описание и работа» документа «Измерители крутящего момента силы TEQ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г.№ 2152;
«Измерители крутящего момента силы TEQ. Стандарт предприятия», Shanghai UB Machinery Co., Ltd, Китай.
ПравообладательShanghai UB Machinery Co., Ltd, Китай
Адрес: No.168, Qianqiao Road, Qingcun Town, Fengxian District, Shanghai, China Телефон: +86-21-63678175 E-mail: sales@novatork.com
Web -сайт: http s://www.novatork.com
Изготовитель
Shanghai UB Machinery Co., Ltd, КитайАдрес: No.168, Qianqiao Road, Qingcun Town, Fengxian District, Shanghai, China Телефон: +86-21-63678175
E-mail: sales@novatork.com
Web -сайт: http s://www.novatork.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Shanghai UB Machinery Co., Ltd, КитайАдрес: No.168, Qianqiao Road, Qingcun Town, Fengxian District, Shanghai, China Телефон: +86-21-63678175 E-mail: sales@novatork.com
Web -сайт: http s://www.novatork.com
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка с выводом значений на блок индикации.
Конструктивно измерители состоят из датчика крутящего момента силы, в корпусе цилиндрической формы, изготовленного из стали высокой прочности, на верхней плоскости которого расположено присоединительное гнездо, а на боковой плоскости разъем для подключения электронного блока индикации, и самого блока индикации с дисплеем и кнопками управления.
Измерители выпускаются в следующих модификациях: TEQ112, TEQ225, TEQ240, TEQ275, TEQ3150, TEQ3250, TEQ3400, TEQ4650, TEQ41250 которые различаются между собой метрологическими и техническими характеристиками.
Цветовое исполнение измерителей может меняться по требованию заказчика или по решению изготовителя.
Идентификация измерителей осуществляется визуальным осмотром корпуса, на котором отображен товарный знак NovaTork®, заводской номер, информация о модификации и диапазоне измерений, нанесенные методом гравировки и/или окрашивания. Заводской номер имеет буквенно-цифровое обозначение, состоящее из букв латинского алфавита и арабских цифр.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией измерителей, которая может быть вскрыта только при помощи специального инструмента.

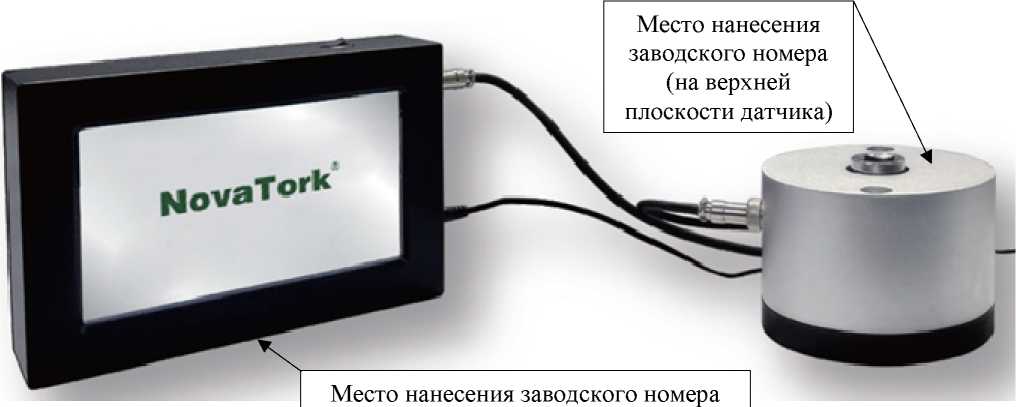

Общий вид измерителей приведён на рисунке 1.
(на тыльной стороне блока индикации)
Рисунок 1 - Общий вид измерителей TEQ
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Количество десятичных разрядов на дисплее блока индикации, не менее |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
TEQ112 |
от 1,2 до 12,0 |
2 |
±0,5 |
|
TEQ225 |
от 2,5 до 25,0 | ||
|
TEQ240 |
от 4,0 до 40,0 | ||
|
TEQ275 |
от 7,5 до 75,0 | ||
|
TEQ3150 |
от 15 до 150 | ||
|
TEQ3250 |
от 25 до 250 | ||
|
TEQ3400 |
от 40 до 400 | ||
|
TEQ4650 |
от 65 до 650 | ||
|
TEQ41250 |
от 125 до 1250 |
Таблица 3 - Технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Датчик (Диаметр х Высота) |
Блок индикации (Длина х Ширина х Высота) |
Датчик |
Блок индикации | ||
|
TEQ112 |
6,5 (1/4) |
110 х 90 |
220 х 150 х 50 |
2,5 |
2,0 |
|
TEQ225 |
9,52 (3/8) |
110 х 90 |
220 х 150 х 50 |
2,5 |
2,0 |
|
TEQ240 |
9,52 (3/8) |
110 х 90 |
220 х 150 х 50 |
2,5 |
2,0 |
|
TEQ275 |
9,52 (3/8) |
110 х 90 |
220 х 150 х 50 |
2,5 |
2,0 |
|
TEQ3150 |
12,7 (1/2) |
110 х 90 |
220 х 150 х 50 |
2,5 |
2,0 |
|
TEQ3250 |
12,7 (1/2) |
110 х 90 |
220 х 150 х 50 |
2,5 |
2,0 |
|
TEQ3400 |
12,7 (1/2) |
110 х 90 |
220 х 150 х 50 |
2,5 |
2,0 |
|
TEQ4650 |
19,05 (3/4) |
150 х 120 |
220 х 150 х 50 |
2,8 |
2,0 |
|
TEQ41250 |
19,05 (3/4) |
150 х 120 |
220 х 150 х 50 |
2,8 |
2,0 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +35 90 |
|
Параметры электрического питания сети переменного тока:
|
от 187 до 242 50±1 |
|
Параметры электрического питания постоянного тока: - напряжение, В |
12±0,6 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
8760 |
