Номер по Госреестру СИ: 95247-25
95247-25 Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения (далее - СИКНС) предназначена для измерений массы нефтегазоводяной смеси и массы нетто нефти.
Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения
Рисунок № 1
Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения
Рисунок № 2
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства -
Номер записи - 197022
ID в реестре СИ - 1425145
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СИКНС,
Производитель
Изготовитель - Акционерное общество научно техническая компания "МодульНефтеГазКомплект" (АО НТК "МНГК")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№770 от 2025.04.18 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество научно техническая компания "МодульНефтеГазКомплект" (АО НТК "МНГК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95247-25 |
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения, Обозначение отсутствует Акционерное общество научно техническая компания "МодульНефтеГазКомплект" (АО НТК "МНГК") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ на ПНС Северо-Запад Мамонтовского месторождения (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система имеет программное обеспечение (ПО), реализованное в измерительновычислительном комплексе (ИВК) и в автоматизированном рабочем месте (АРМ) оператора. Метрологические характеристики СИКНС нормированы с учётом влияния программного обеспечения на результаты измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК |
АРМ |
|
Идентификационное наименование ПО |
УЗЕЛ УЧЕТА НЕФТИ ГАЗА И ВОДЫ |
View.exe |
|
Номер версии ПО |
v.19.04.05 v.22.07.02 |
v.0757.0232.0159.0016 |
Лист № 5
Всего листов 7
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1802/2023 Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества параметров нефти в нефтегазоводяной смеси (СИКНС) УПСВ ПНС Северо-Запад Мамонтовского месторождения ООО «РН-Юганскнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1802/01.00248-2014/2024 от 02.09.2024.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск, ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: Ь«р8://тцсм.рф
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
-
1) блок измерительных линий (БИЛ);
-
2) блок измерений показателей качества нефти (БИК), предназначенный для измерения параметров нефти в нефтегазоводяной смеси;
-
3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС с измерительными компонентами представлен в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF300 |
БИЛ |
13425-06 |
|
Счетчики-расходомеры кориолисовые КТМ РуМАСС |
БИЛ |
83825-21 |
|
Счетчики - расходомеры массовые МИР |
БИЛ |
68584-17 |
|
Термопреобразователи с унифицированным выходным сигналом Метран-270-Ех |
БИЛ, БИК |
21968-11 |
|
Датчики давления Метран-100-Ех-ДИ |
БИЛ, БИК |
22235-01 |
|
Датчик давления Метран-100-Вн-ДИ |
БИЛ, БИК |
22235-08 |
|
Термопреобразователи с унифицированным выходным сигналом ТСМУ Метран-274МП-643-02 |
БИЛ, БИК |
21968-06 |
|
Влагомеры нефти микроволновые МВН-1 мод. МВН-1.3 |
БИК |
63973-16 |
|
Комплексы измерительно-вычислительные МикроТЭК |
СОИ |
24063-06 |
|
Примечание — В состав СИКНС входят показывающие средства измерений давления и температуры нефти утвержденных типов. Кроме того, в состав блока измерений параметров нефти входит расходомер. | ||
СИКНС обеспечивает выполнение следующих функций:
-
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
-
- отбор объединенной пробы в соответствии с ГОСТ 2517;
-
- контроль метрологических характеристик средств измерений без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
-
- определение массы нефтегазоводяной смеси по СИКНС в целом;
-
- косвенные измерения массы нетто нефти по СИКНС в целом.
Место расположения СИКНС, заводской номер 01: УПСВ на ПНС Северо-Запад Мамонтовского месторождения. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер, в виде цифрового обозначения, нанесен на металлической табличке расположенной возле входа в СИКНС ударным методом. Нанесение знака поверки на СИКНС не предусмотрено.

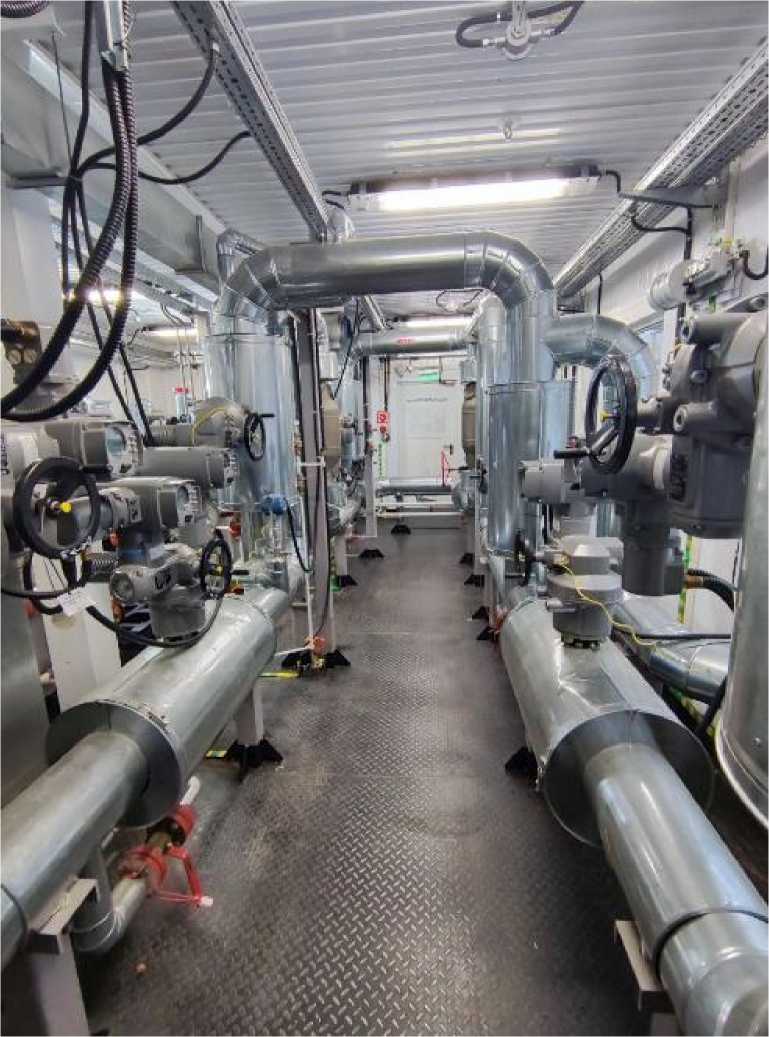

Общий вид СИКНС представлен на рисунке 1. Место нанесения заводского номера указано на рисунке 2.
Рисунок 1 - Общий вид СИКНС

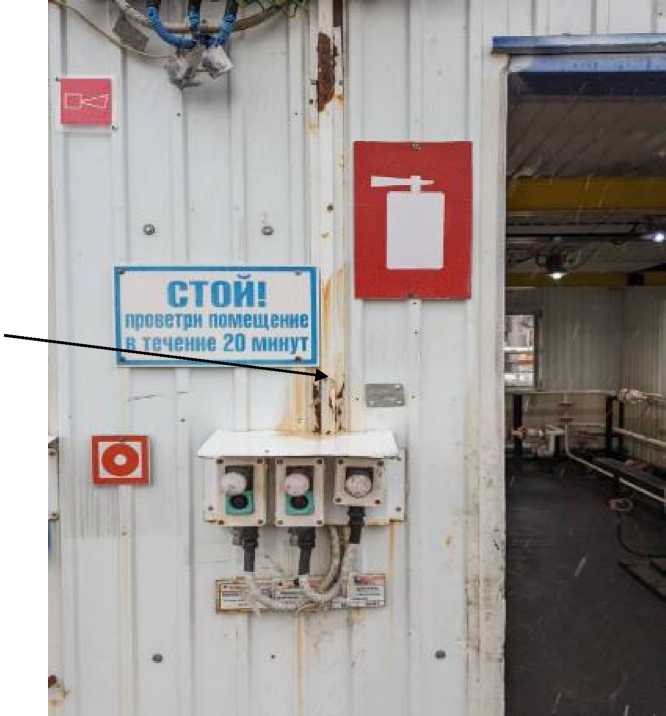

Место нанесения заводского номера
СТОМ!
проветри помещение
Рисунок 2 - Место нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 25 до 85 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, при содержании объемной доли воды в измеряемой среде, % от 0 до 5 включ. св. 5 до 10 включ. |
±1,0 ±(0,15 ф*+0,25) |
|
Примечание — ф - значение объемной доли воды в измеряемой среде, %. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
3 (2 рабочих 1 контрольно-резервная) |
|
Характеристики измеряемой среды:
|
от +30,9 до +47,8 от 1,73 до 2,22 от 862,3 до 872,4 от 1001 до 1018 10 от 0,7 до 1,4 от 0,2 до 1,0 от 0,010 до 0,031 от 28,4 до 93,4 |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С
|
от +5 до +35 от +18 до +25 |
