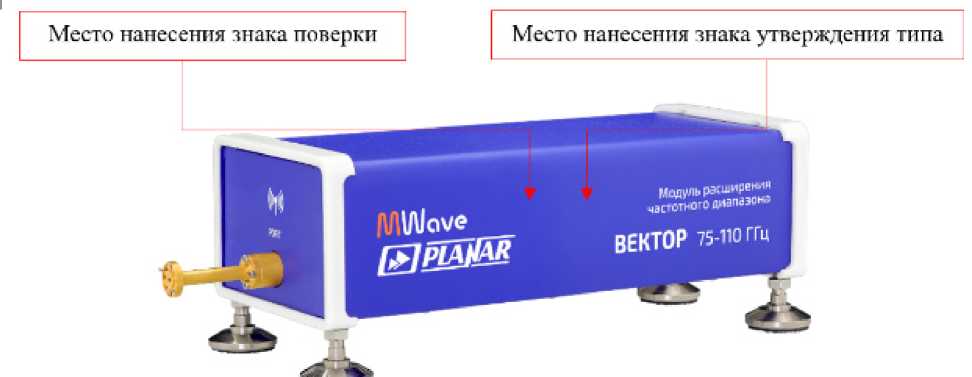

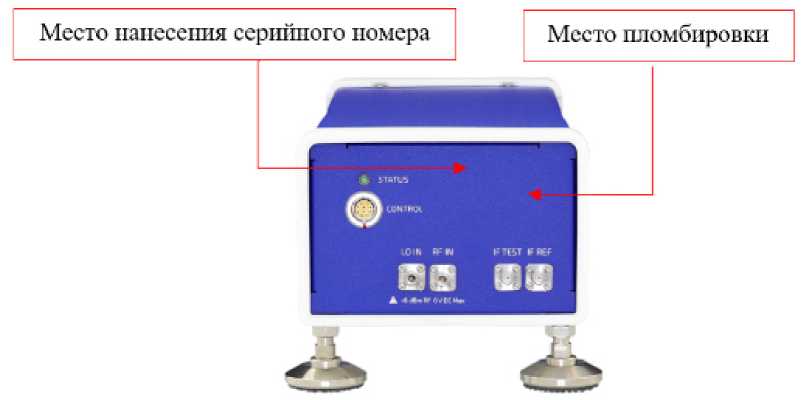

Модифика ция МРЧД

Обозначение и описание опции

ВЕКТОР

50-75 ГГц

А75 - встроенный управляемый электронный аттенюатор

ВЕКТОР-КН 50-75 ГГц - набор калибровочных мер волноводных WR-15 В78  - внешний волноводный переход, обеспечивающий сопряжение

выходного СВЧ порта с устройствами в волноводном тракте 3,6*1,8 мм ВЕКТОР-КН 53-78 ГГц - набор калибровочных мер волноводных 3,6*1,8 мм

ВЕКТОР

75-110 ГГц

А110 - встроенный управляемый электронный аттенюатор

ВЕКТОР-КН 75-110 ГГц - набор калибровочных мер волноводных WR-10

ВЕКТОР

78-118 ГГц

А118 - встроенный управляемый электронный аттенюатор

ВЕКТОР-КН 78-118 ГГц - набор калибровочных мер волноводных 2,4*1,2 мм

ВЕКТОР 110-170 ГГц

А170 - встроенный управляемый электронный аттенюатор

ВЕКТОР-КН 110-170 ГГц - набор калибровочных мер волноводных WR-06 В178  - внешний волноводный переход, обеспечивающий сопряжение

выходного СВЧ порта с устройствами в волноводном тракте 1,6*0,8 мм

ВЕКТОР-КН 118-178 ГГц - набор калибровочных мер волноводных 1,6*0,8 мм

Наименование

Обозначение

Количество, шт./экз.

Модуль расширения частотного диапазона

ВЕКТОР (модификация

ВЕКТОР 50-75 ГГц или ВЕКТОР 75-110 ГГц или ВЕКТОР 78-118 ГГц или

ВЕКТОР 110-170 ГГц)

1/

₂1)

Кабель управления

-

1²⁾

Кабель RF

Кабель RF

1²⁾

Кабель LO

Кабель LO

1²⁾

Кабель IF

Кабель IF

2²⁾

Переход коаксиальный (3,5 мм, розетка - розетка)

-

1²⁾

Опция диапазона частот 53-78,3 ГГц (только для модификации ВЕКТОР 50-75 ГГц)

В78

1 1, 2)

Опция диапазона частот 118,1 - 178,4 ГГц (только для модификации ВЕКТОР 110-170 ГГц)

В178

1 1, 2)

Опция    встроенного    аттенюатора    для

модификаций:

ВЕКТОР 50-75 ГГц

ВЕКТОР 75-110 ГГц

ВЕКТОР 78-118 ГГц

ВЕКТОР 110-170 ГГц

А75

А110

А118

А170

₁1, 2)

Опция наборов калибровочных мер волноводных:

WR-15

3,6*1,8 мм

WR-10

2,4*1,2 мм

WR-6

1,6х0,8 мм

ВЕКТОР-КН 50-75 ГГц

ВЕКТОР-КН 53-78 ГГц

ВЕКТОР-КН 75-110 ГГц

ВЕКТОР-КН 78-118 ГГц

ВЕКТОР-КН 110-170 ГГц

ВЕКТОР-КН 118-178 ГГц

₁ 1)

Руководство по эксплуатации

РЭ 26.51.43-193-21477812

2023

1

Примечания:

• 1) По отдельному заказу

• 2) Для каждого МРЧД ВЕКТОР

Наименование характеристики

Значение

Диапазон рабочих частот модификаций ¹, ГГц

ВЕКТОР 50 - 75 ГГц

от 50 до 75

ВЕКТОР 50 - 75 ГГц с опцией В78

от 53,57 до 78,33

ВЕКТОР 75 - 110 ГГц

от 75 до 110

ВЕКТОР 78 - 118 ГГц

от 78,33 до 118,10

ВЕКТОР 110 - 170 ГГц

от 110 до 170

ВЕКТОР 110 - 170 ГГц с опцией В178

от 118,1 до 178,4

Пределы допускаемой относительной погрешности установки частоты выходного сигнала совместно с С4220, С4420 ¹

±240^-6

Максимальная выходная мощность Pmax модификаций ¹, дБ (1 мВт), не менее

ВЕКТОР 50 - 75 ГГц ²

10

ВЕКТОР 75 - 110 ГГц

6

ВЕКТОР 78 - 118 ГГц

0

ВЕКТОР 110 - 170 ГГц ²

-6 (-21)³

Максимальная выходная мощность c опциями А75/А110/А118/А170 ¹, дБ (1 мВт), не менее

P max -2

Диапазон перестройки аттенюатора для опций А75/А110/А118/А170 ¹, дБ, не менее

от -35 до 0

Динамический диапазон для полосы пропускания 10 Гц модификаций¹, дБ, не менее

ВЕКТОР 50 - 75 ГГц ²

110

ВЕКТОР 75 - 110 ГГц

110

ВЕКТОР 78 - 118 ГГц

100

ВЕКТОР 110 - 170 ГГц ²

95 (80)³

Среднее квадратическое отклонение шумов измерительной трассы при измерении модуля коэффициента отражения 0 дБ в полосе пропускания 1 кГц, дБ, не более

0,005

Наименование характеристики

Значение

Доверительные границы A|&| абсолютной погрешности измерений (P=0,95) модуля коэффициента отражения |5i,| в диапазоне от 0 до 1 в зависимости от вида калибровки^4,5 и модификаций, отн. ед.

Калибровка

TRL⁶

OSM/TOSM⁶

ВЕКТОР 50 - 75 ГГц ²

±0,013

±0,025

ВЕКТОР 75 - 110 ГГц,

ВЕКТОР 78 - 118 ГГц

±0,016

±0,027

ВЕКТОР 110 - 170 ГГц ²

±0,019

±0,030

Доверительные границы абсолютной погрешности измерений (P=0,95) фазы коэффициента отражения |Sii| в диапазоне от 0,02 до 1, градус

±(1+57^arcsin(A|&|/|&|))

Доверительные границы нелинейности (P=0,95) приемников L в динамическом диапазоне ¹, дБ

ВЕКТОР 50 - 75 ГГц ²,

ВЕКТОР 75 - 110 ГГц

от -60 до 0 дБ

±0,15

ВЕКТОР 78 - 118 ГГц

от -50 до 0 дБ

±0,15

ВЕКТОР 110 - 170 ГГц ²

от -40 до 0 дБ

±0,20 (±0,30)³

Доверительные границы составляющей абсолютной погрешности измерений (P=0,95) модуля коэффициента передачи из-за трекинга передачи T по МИ 3411-2013 ⁶, дБ

±0,05

Доверительные границы A|S//| абсолютной погрешности измерений (P=0,95) модуля коэффициента передачи IS//I ⁵’⁶’⁷, дБ

±(T+L)

Доверительные границы абсолютной погрешности измерений (P=0,95) фазы коэффициента передачи |Sij| ^5,6,7, градус

±(0,5+57^arcsin A|S_;-/|/8,6))

Примечания:

• 1) Характеристики, не требующие применения калибровочного набора мер.

• 2) В том числя для опций В78, В178

• 3) В диапазоне частот от 170,0 до 178,4 ГГц для опции В178.

• 4) Для измерений коэффициентов отражения двухполюсников или многополюсников с бесконечным ослаблением.

• 5) При изменении температуры не более, чем ±1 ^оС после калибровки.

• 6) Для комплектации из не менее чем двух модулей ВЕКТОР.

• 7)  Для измерений коэффициентов передачи согласованных многополюсников при полосе пропускания 10 Гц.

Наименование характеристики

Значение

Время прогрева, мин

30

Габаритные размеры, мм, не более:

- длина

391

- ширина

140

- высота

93

Масса, кг, не более

3,3

Нормальные условия применения:

- температура окружающей среды, °С

от +15 до +30

- относительная влажность воздуха, %

от 40 до 80
