Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:

• 1) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей и одной контрольно-резервной).

• 2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.

• 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

• 4) Пробозаборное устройства щелевого типа по ГОСТ 2517-2012.

• 5) Блок рабочего эталона расхода (БРЭР), предназначенный для подключения поверочной установки, которая используется при проведении поверки и контроля метрологических характеристик преобразователей массового расхода.

• 6) Блок фильтров (БФ), содержащий в своей конструкции фильтра в количестве двух штук, обеспечивающий очистку нефти от посторонних механических включений.

• 7) Дренажная система закрытого типа с отдельным сбором учтённой и неучтенной нефти.

• 8) Устройства индикации наличия свободного газа в нефти в количестве 2 штук.

• 9) Входной и выходной коллекторы.

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массы «брутто» нефти;

• - автоматизированное вычисление массы «нетто» нефти и массовой доли воды;

• - автоматическое измерение технологических параметров (температуры и давления);

• - автоматическое измерение показателей качества нефти (плотности и объемной доли воды в нефти);

• - отображение (индикацию), регистрацию и архивирование результатов измерений;

• - поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;

• - контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;

• - отбор объединённой пробы нефти по ГОСТ 2517-2012;

• - получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

• - дистанционное управление запорной арматурой;

• - контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

Место расположения СИКН заводской номер 61, на территории УПСВ на ДНС Орехово-Ермаковского месторождения ООО «Газпромнефть-Хантос». Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований одного из следующих документов: описание типа средства измерений, методика поверки средства измерений, инструкция по эксплуатации СИКН или МИ 3002-2006. Заводской номер в виде цифрового обозначения нанесён типографским способом на информационной табличке, установленной на приборном щите, расположенном в помещении операторной. Нанесение знака поверки на СИКН не предусмотрено.

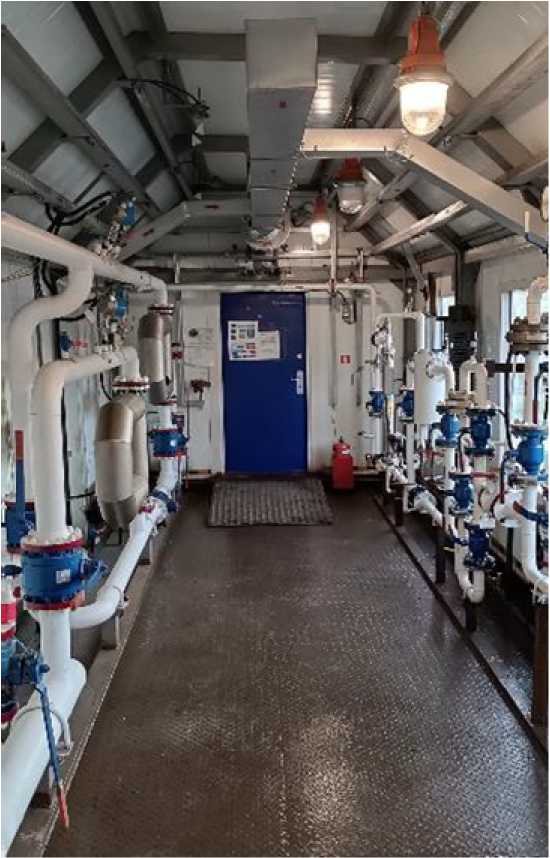

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

Таблица 5 -

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики
