Сведения о средстве измерений: 95232-25 Модули аналогового ввода

Номер по Госреестру СИ: 95232-25
95232-25 Модули аналогового ввода
(МР-0101)

Назначение средства измерений:
Модули аналогового ввода МР-0101 (далее - модули) предназначены для преобразования входных аналоговых сигналов напряжения постоянного тока в цифровой формат и передачи результатов измерений для дальнейшей их обработки и хранения.

сертификация программного обеспечения
Внешний вид. Модули аналогового ввода, http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули аналогового ввода
Рисунок № 1
Внешний вид. Модули аналогового ввода, http://oei-analitika.ru рисунок № 2
Внешний вид.
Модули аналогового ввода
Рисунок № 2
Внешний вид. Модули аналогового ввода, http://oei-analitika.ru рисунок № 3
Внешний вид.
Модули аналогового ввода
Рисунок № 3
Внешний вид. Модули аналогового ввода, http://oei-analitika.ru рисунок № 4
Внешний вид.
Модули аналогового ввода
Рисунок № 4

Общие сведения

Дата публикации - 18.04.2025
Срок свидетельства - 16.04.2030
Номер записи - 197007
ID в реестре СИ - 1425108
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Опытно-конструкторское бюро "Аэрокосмические системы" (АО "ОКБ "Аэрокосмические системы")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Дубна
Уведомление о начале осуществления предпринимательской деятельности -

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№747 от 2025.04.16 Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Модули аналогового ввода (МР-0101)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Опытно-конструкторское бюро "Аэрокосмические системы" (АО "ОКБ "Аэрокосмические системы")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91191-24

Система измерения акустических характеристик, СИАХ
Акционерное общество "Опытно-конструкторское бюро "Аэрокосмические системы" (АО "ОКБ "Аэрокосмические системы") (РОССИЯ Московская обл., г. Дубна)
ОТ
МП
1 год
95232-25
16.04.2030
Модули аналогового ввода, МР-0101
Акционерное общество "Опытно-конструкторское бюро "Аэрокосмические системы" (АО "ОКБ "Аэрокосмические системы") (РОССИЯ Московская обл., г. Дубна)
ОТ
МП
1 год

Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).

Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:

  • Количество выполненных первичных поверок ИС и их элементов;
  • Долю первичных поверок в общем объеме поверок организации;
  • Долю на рынке первичных поверок и всех поверок ИС;
  • Количество извещений о непригодности ИС и их рыночную долю;
  • Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
  • Число поверяемых типов СИ, относящихся к ИС и их элементам.

Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.

Кроме рейтинга, для каждого года доступна агрегированная статистика:

  • Число уникальных организаций, выполнявших поверку ИС;
  • Количество примененных эталонов и ГЭТ;
  • Общее количество поверок по различным видам эталонов;
  • Прослеживаемость поверок до конкретных ГЭТ.

Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.

Отчет может быть использован:

  • Органами регулирования для анализа первичного рынка ИС;
  • Руководителями организаций при выборе подрядчиков по поверке;
  • Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.

Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.

Стоимость 200 руб. или по подписке

Кто поверяет Модули аналогового ввода (МР-0101)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Модули аналогового ввода (МР-0101)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение, установленное на персональный компьютер с операционной системой Linux, служит для управления режимами работы модулей, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Настройка модуля PXIe МАВ

Номер версии (идентификационный номер)

не ниже 1.0


Знак утверждения типа

Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на защитную панель модуля. Места для нанесения знака утверждения типа и знака поверки имеются на защитной панели и указаны на рисунке 2.

Рисунок 1 - Общий вид модулей МР-0101

Рисунок 2 - Защитная панель модулей МР-0101

Место нанесения заводского номера

Рисунок 3 - Модуль МР-0101 с местом нанесения заводского номера

Заводской номер

Рисунок 4 - Фрагмент модуля МР-0101

Программное обеспечение

Программное обеспечение, установленное на персональный компьютер с операционной системой Linux, служит для управления режимами работы модулей, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Настройка модуля PXIe МАВ

Номер версии (идентификационный номер)

не ниже 1.0

Метрологические и технические характеристики

Метрологические и основные технические характеристики модулей представлены в таблицах 2 и 3.

аблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерения напряжения постоянного тока, В

от -10 до +10

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В не более

±(0,0006^|иизм.|+0,0018)

Здесь: иизм. - значение напряжения постоянного тока, измеренное модулем, В

аблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 10,8 до 13,2

Максимальная потребляемая мощность, Вт, не более

12

Габаритные размеры, глубинахширинахвысота, мм, не более

212х21х131

Масса, кг, не более

0,40

Рабочие условия применения температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа

от +5 до +45

от 30 до 80

от 84 до 106

аблица 4 - Показатели надежности

Наименование характеристики

Значение

Назначенный срок службы модуля, лет

5

Назначенный ресурс модуля, ч

20000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель блока базового в виде самоклеющейся этикетки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в гл. 2 «Использование по назначению» Руководства по эксплуатации, АСДБ.00.63.4000РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

«Модули аналогового ввода МР-0101». Технические условия, АСДБ.411618.002ТУ.

Правообладатель

Акционерное общество «Опытно-конструкторское бюро «Аэрокосмические системы» (АО «ОКБ «Аэрокосмические системы»)

ИНН 5010041950

Юридический адрес: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4

Телефон: +7 (495) 526-69-77

E-mail: info@aerospace-system.ru

Изготовитель

Акционерное общество «Опытно-конструкторское бюро «Аэрокосмические системы» (АО «ОКБ «Аэрокосмические системы»)
ИНН 5010041950
Адрес: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4
Телефон: +7 (495) 526-69-77
E-mail: info@aerospace-system.ru

Испытательный центр

Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312
Телефон (факс) +7(495) 926-71-85
E-mail: post@actimaster.ru

Правообладатель

Акционерное общество «Опытно-конструкторское бюро «Аэрокосмические системы» (АО «ОКБ «Аэрокосмические системы»)
ИНН 5010041950
Юридический адрес: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4
Телефон: +7 (495) 526-69-77
E-mail: info@aerospace-system.ru

Принцип действия модулей основан на преобразовании напряжения постоянного тока аналого-цифровыми преобразователями в цифровой код с последующей обработкой и передачей в персональный компьютер. Значения измеряемого напряжения отображаются в окне управляющего программного обеспечения (далее - ПО).

Модули имеет 8 независимых дифференциальных аналоговых входов для измерения значения напряжения постоянного тока. Для согласования уровней входных напряжений на входах модулей предусмотрены аттенюаторы и фильтры второго порядка. Для передачи данных между модулями и персональным компьютером с установленным управляющим ПО используется шина данных PCI - express (PXIe). Предусмотрен синхронный запуск входных аналоговых сигналов, обеспечивающийся наличием триггерных цепей и цепей синхронизации. Электропитание модулей осуществляется через шину от крейта стандарта PXIe, в который установлен модуль.

Конструктивно модули состоят из платы, с прикрепленными к ним лицевой и защитной панелями. Защитная панель выполняет также функцию радиатора. Пломбирование модулей не предусмотрено, так как в их конструкции отсутствуют элементы регулировки и подстройки, доступные пользователю.

Модули устанавливаются в крейт стандарта PXIe. Управление модулями осуществляется от персонального компьютера, подключаемого к крейту.

Общий вид модулей представлен на рисунке 1. Обозначение модуля наносится на переднюю панель в цифробуквенном формате методом гравирования. Уникальный заводской номер в цифровом формате из шести знаков наносится на плату модуля (рисунки 3 и 4).

Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на защитную панель модуля. Места для нанесения знака утверждения типа и знака поверки имеются на защитной панели и указаны на рисунке 2.

Внешний вид. Модули аналогового ввода (МР-0101), http://oei-analitika.ru

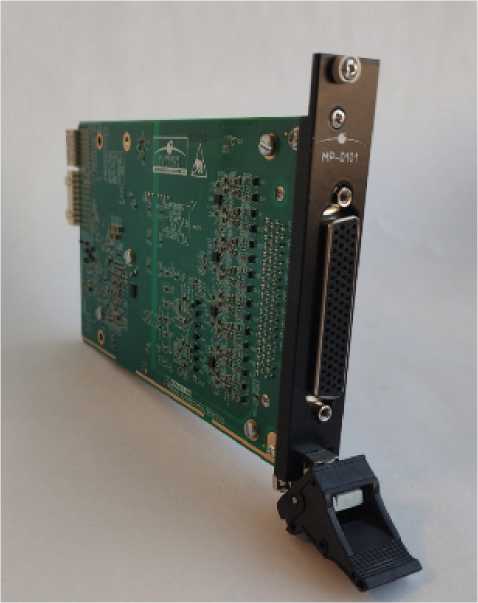

Рисунок 1 - Общий вид модулей МР-0101

Внешний вид. Модули аналогового ввода (МР-0101), http://oei-analitika.ru

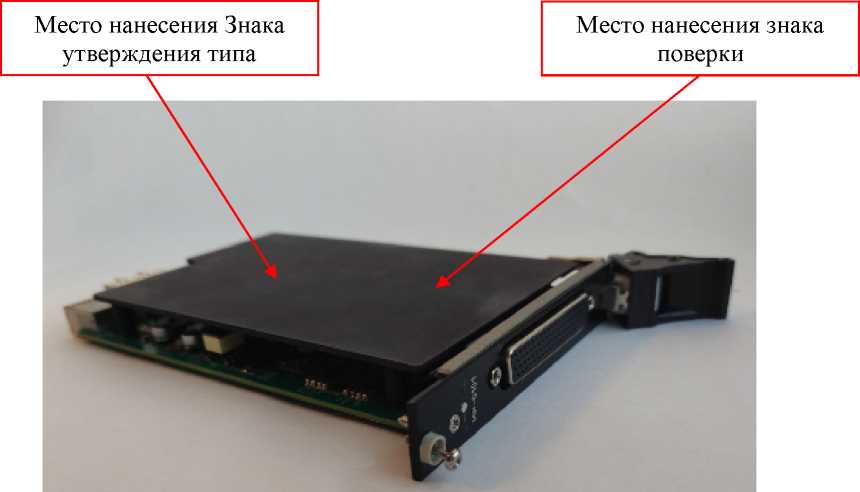

Рисунок 2 - Защитная панель модулей МР-0101

Место нанесения заводского номера

Внешний вид. Модули аналогового ввода (МР-0101), http://oei-analitika.ru

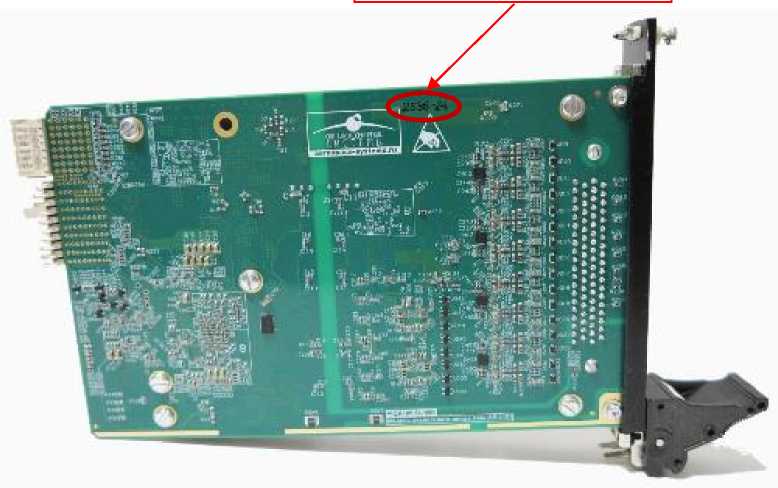

Рисунок 3 - Модуль МР-0101 с местом нанесения заводского номера

Заводской номер

Внешний вид. Модули аналогового ввода (МР-0101), http://oei-analitika.ru

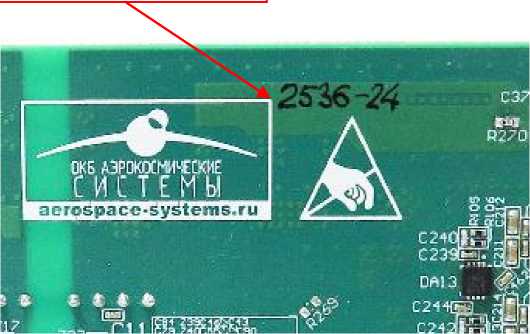

Рисунок 4 - Фрагмент модуля МР-0101


представлена в таблице 5.

Таблица 5 -

Наименование

Обозначение

Количество, шт./экз.

Модуль аналогового ввода МР-0101

АСДБ.00.63.4000

1

Руководство по эксплуатации

АСДБ.00.63.4000РЭ

1

Компакт-диск с ПО

Настройка модуля PXIe МАВ

1

Дополнительные принадлежности

-

по заказу


Метрологические и основные технические характеристики модулей представлены в таблицах 2 и 3.

аблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерения напряжения постоянного тока, В

от -10 до +10

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В не более

±(0,0006^|иизм.|+0,0018)

Здесь: иизм. - значение напряжения постоянного тока, измеренное модулем, В

аблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 10,8 до 13,2

Максимальная потребляемая мощность, Вт, не более

12

Габаритные размеры, глубинахширинахвысота, мм, не более

212х21х131

Масса, кг, не более

0,40

Рабочие условия применения температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа

от +5 до +45

от 30 до 80

от 84 до 106

аблица 4 - Показатели надежности

Наименование характеристики

Значение

Назначенный срок службы модуля, лет

5

Назначенный ресурс модуля, ч

20000
