Номер по Госреестру СИ: 95229-25
95229-25 Сигнализаторы загазованности
(ПАКЗ-1)
Назначение средства измерений:
Сигнализаторы загазованности ПАКЗ-1 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания углеводородного газа (природного газа по ГОСТ 5542-2014 или метана) в атмосфере помещений потребителей газа.
Внешний вид.
Сигнализаторы загазованности
Рисунок № 1
Внешний вид.
Сигнализаторы загазованности
Рисунок № 2
Общие сведения
Дата публикации - 18.04.2025
Срок свидетельства - 16.04.2030
Номер записи - 197004
ID в реестре СИ - 1425105
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "СОТИС" (ООО "СОТИС")
Страна - РОССИЯ
Населенный пункт - Ульяновская область, г. Димитровград
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№747 от 2025.04.16 Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Сигнализаторы загазованности (ПАКЗ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СОТИС" (ООО "СОТИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95229-25 16.04.2030 |
Сигнализаторы загазованности, ПАКЗ-1 Общество с ограниченной ответственностью "СОТИС" (ООО "СОТИС") (РОССИЯ Ульяновская область, г. Димитровград) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Сигнализаторы загазованности (ПАКЗ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Сигнализаторы загазованности (ПАКЗ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для выполнения алгоритмов непрерывного автоматического измерения содержания определяемых компонентов в воздухе и выдачи сигнализации о превышении установленного порогового значения. Встроенное ПО управляет выполнением следующих основных функций:
-
- обработкой информации, полученной от первичного измерительного преобразователя;
-
- диагностикой аппаратной части сигнализатора;
-
- сравнением измеренных значений содержания определяемого компонента с установленными пороговыми значениями и выдачей световых и звуковых сигналов о достижении этих уровней;
-
- проведением настройки пороговых значений сигнализатора;
-
- формированием цифрового выходного сигнала;
-
- формированием управляющего сигнала для электромагнитного клапана.
Идентификационные данные ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные встроенного Г |
[О |
|
Идентификационные данные (признаки) |
Значение |
|
ПАКЗ-1 | |
|
Идентификационное наименование ПО |
prg sign me 4.hex |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм расчета цифрового идентификатора ПО |
- |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице | |
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО. Сигнализаторы имеют защиту встроенного ПО от преднамеренных или
непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Работа сигнализатора» и разделе 3 «Использование по назначению» руководства по эксплуатации РМВП.421451.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
РМВП.421.451.001 ТУ «Сигнализатор загазованности ПАКЗ-1. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «СОТИС» (ООО «СОТИС»)
ИНН 7329002903
Адрес юридического лица: 433504, Ульяновская обл., г. Димитровград, ул. Молодежная, д. 12А
Телефон: 8 (84235) 6-34-49, 8-9061450752
E-mail: sotis-dim@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «СОТИС» (ООО «СОТИС»)ИНН 7329002903
Адрес юридического лица: 433504, Ульяновская обл., г. Димитровград, ул. Молодежная, д. 12А
Адрес места осуществления деятельности: 433504, Ульяновская обл., г. Димитровград, ул. Молодежная, д. 12А
Телефон: 8 (84235) 6-34-49, 8-9061450752
E-mail: sotis-dim@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области» (ФБУ «Ульяновский ЦСМ»)Адрес юридического лица:432002, Ульяновская обл., г. Ульяновск, ул. Урицкого, д. 13 Тел./факс: (89372)753737 / (8422) 43-52-35
E-mail: csm@ulcsm.ru
Web-сайт: www.ulcsm.ru
Правообладатель
Общество с ограниченной ответственностью «СОТИС» (ООО «СОТИС»)ИНН 7329002903
Адрес юридического лица: 433504, Ульяновская обл., г. Димитровград, ул. Молодежная, д. 12А
Телефон: 8 (84235) 6-34-49, 8-9061450752
E-mail: sotis-dim@yandex.ru
Сигнализаторы представляют собой одноканальные стационарные приборы непрерывного действия с диффузионной подачей контролируемой среды.
Принцип действия сигнализаторов основан на преобразовании концентрации газа в напряжение. Получившееся напряжение сравнивается с пороговым значением и формируются свето-звуковые и управляющие сигналы.

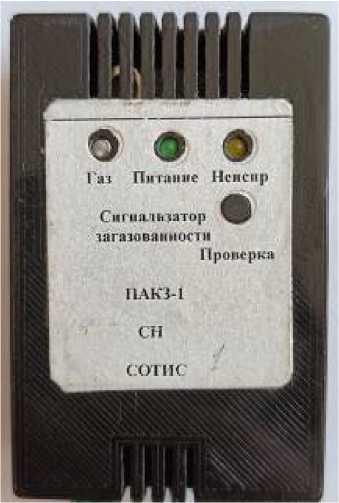

Конструктивно сигнализаторы выполнены в пластмассовом корпусе. На лицевой панели расположены кнопка «Проверка» и световые индикаторы «Газ», «Питание», «Неисправность». В нижней части корпуса расположен отсек с разъемом для присоединения внешнего индикаторного блока (ВИБ-1) и винтовым клеммником для присоединения кабеля запорного клапана. На задней стороне расположено отверстие для доступа к кнопке «Калибровка», закрытое наклейкой.
Сигнализатор имеет встроенный звуковой излучатель, сигнализирующий о превышении предельного значения концентрации газа, содержащегося в воздухе контролируемого помещения, или о возникшей неисправности сигнализатора.
Заводской номер наносится на маркировочную табличку фотохимическим способом в виде цифрового обозначения, состоящего из арабских цифр.
Общий вид сигнализаторов с указанием мест пломбирования от несанкционированных действий, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1.
Пломбирование сигнализаторов предусмотрено после выхода из производства и после поверки.
Способ ограничения доступа к местам настройки (регулировки) - нанесение знака поверки в виде наклейки (пломбы с изображением знака поверки) на задней панели сигнализаторов в месте, указанном на рисунке 1.
Место нанесения знака утверждения типа
Место установки наклейки (пломбы с изображением знака поверки)
Место установки наклейки (пломбы изготовителя)
Место нанесения заводского номера
Рисунок 1 - Общий вид сигнализаторов загазованности ПАКЗ-1 с указанием мест пломбирования от несанкционированных действий, места нанесения знака утверждения типа, места нанесения заводского номера
приведена в таблице 5.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности |
ПАКЗ-1 |
1 шт. |
|
Клапан* |
КЗЭУГ-А-15М/КЗЭУГ-Б |
1 шт. |
|
Внешний индикаторный блок ** |
ВИБ-1 |
1 шт. |
|
Кабель блока ** |
ВИБ-1 |
1 шт. |
|
Руководство по эксплуатации |
РМВП.421451.001 РЭ |
1 экз. |
|
* По требованию заказчика прибор может поставляться без клапана; ** По заказу, длина кабеля (до 50 м) указывается при заказе | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Порог срабатывания сигнализации, % НКПР* |
10 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, % НКПР* |
±5 |
|
* НКПР - нижний концентрационный предел распространения пламени, значение НКПР указано в соответствии с ГОСТ 31610.20-1-2020 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Сигнал управления клапаном: амплитуда сигнала, В |
+12,0±2,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
Габаритные размеры (длинахвысотахглубина), мм, не более | |
|
- сигнализатора |
90x60x32 |
|
- клапана |
65x110x50 |
|
Масса, кг, не более | |
|
- сигнализатора |
0,1 |
|
- клапана кг, не более |
0,25 |
|
Максимальная длина кабеля связи, м, не более |
50 |
|
Длина кабеля клапана, м, не менее |
3 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ (с учётом замены датчиков концентрации газа, выработавших свой ресурс), ч |
30000 |
|
Среднее время восстановления работоспособного состояния, ч, не более |
4 |
|
Средний срок службы (с учётом замены датчиков концентрации газа, выработавших свой ресурс), лет |
10 |
