Сведения о средстве измерений: 95224-25 Система измерений количества и показателей качества нефти № 125 ПСП НПС "Калейкино"

Номер по Госреестру СИ: 95224-25
95224-25 Система измерений количества и показателей качества нефти № 125 ПСП НПС "Калейкино"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 125 ПСП НПС «Калейкино» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения

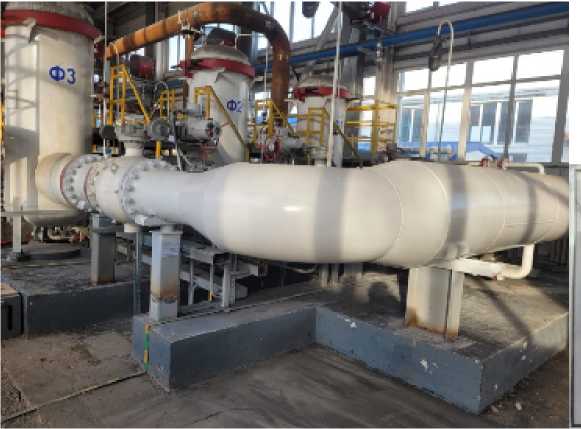

Внешний вид. Система измерений количества и показателей качества нефти № 125 ПСП НПС
Внешний вид.
Система измерений количества и показателей качества нефти № 125 ПСП НПС "Калейкино"
Рисунок № 1

Общие сведения

Дата публикации - 18.04.2025
Срок свидетельства -
Номер записи - 196999
ID в реестре СИ - 1425100
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_37 Информация из поверок по выбранным типам СИ по годам

Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№747 от 2025.04.16 Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 125 ПСП НПС "Калейкино" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91598-24

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Прикамье" по объекту НПС "Уральская", Обозначение отсутствует
Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье") (РОССИЯ г. Казань) 		ОТ
МП 		4 года
91759-24

 Система измерений количества и показателей качества нефти № 124 ПСП НПС "Калейкино", Обозначение отсутствует
Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье") (РОССИЯ г. Казань) 		ОТ
МП 		1 год
91909-24

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Прикамье" по объекту ЛПДС "Лазарево", Обозначение отсутствует
Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье") (РОССИЯ г. Казань) 		ОТ
МП 		4 года
92505-24

 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Прикамье" по объекту ЛПДС "Платина", Обозначение отсутствует
Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье") (РОССИЯ г. Казань) 		ОТ
МП 		4 года
95224-25

 Система измерений количества и показателей качества нефти № 125 ПСП НПС "Калейкино", Обозначение отсутствует
Акционерное общество "Транснефть - Прикамье" (АО "Транснефть - Прикамье") (РОССИЯ г. Казань) 		ОТ
МП 		1 год
Отчет - MV_16 Поверки с применением СИ (Средства измерений, применяемые при поверке)

Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.

Особенности отчета:
  • Начальный этап работы:

    Пользователю предоставляется возможность выбрать один из следующих вариантов:

    • Ввести регистрационный номер СИ в реестре;
    • Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).

    Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.

  • Условия отображения данных:

    Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.

  • Информация в таблице:

    Таблица содержит ключевую информацию о поверках, такие как:

    • Регистрационный номер типа СИ;
    • Наименование типа СИ;
    • Заводской номер;
    • Организация, выполнившая поверку;
    • Дата проведения поверки;
    • Срок действия поверки;
    • Номер свидетельства о поверке;
    • Владелец СИ;
    • Дополнительные сведения.
  • Детализация данных:

    Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.

  • Удобство анализа:

    Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефти № 125 ПСП НПС "Калейкино" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 125 ПСП НПС "Калейкино" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.

    Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Anal ogC onverter. app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Идентификационные данные (признаки)

    Значение

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 125 НПС «Калейкино» Ромашкинского РНУ АО «Транснефть - Прикамье», свидетельство об аттестации методики (метода) измерений № 478-RA.RU.312546-2024 от 11.11.2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Прикамье» (АО «Транснефть - Прикамье») ИНН 1645000340

    Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы,

    Д. 20, к. 1

    Изготовитель

    Акционерное общество «Транснефть - Прикамье» (АО «Транснефть - Прикамье») ИНН 1645000340
    Адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, к. 1

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    E-mail: cmo@cmo.transneft.ru
    Web-сайт: https://metrology.transneft.ru/

    Правообладатель

    Акционерное общество «Транснефть - Прикамье» (АО «Транснефть - Прикамье») ИНН 1645000340
    Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы,
    Д. 20, к. 1

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователей объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления.

    СИКН, заводской № 125/2024, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

    СИКН состоит из:

    - блока измерительных линий, включающий в себя две рабочие и одну контрольно-резервную измерительную линию;

    • - блока измерений показателей качества нефти (далее - БИК);

    • - системы сбора и обработки информации;

    • - установки поверочной трубопоршневой;

    • - узла подключения передвижной поверочной установки;

    • - системы дренажа.

    На выходном коллекторе СИКН для отбора нефти для БИК установлено пробозаборное устройство (далее - ПЗУ), выполненное в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб». В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

    В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН

    Наименование и тип средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости турбинные геликоидные серии HTM модели HTM 12 (далее - ТПР)

    79393-20

    Датчики температуры 644

    39539-08

    Термопреобразователи сопротивления платиновые 65

    22257-01, 22257-05

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    Преобразователи измерительные 3144Р

    14683-04

    Преобразователи измерительные 644 к датчикам температуры

    14683-00

    Преобразователи измерительные 644

    14683-04

    Преобразователи измерительные Rosemount 644

    56381-14

    Преобразователи измерительные 644

    14683-09

    Преобразователи давления измерительные АИР-20/М2

    63044-16

    Датчики давления Агат-100МТ

    74779-19

    Преобразователи измерительные Сапфир-22МТ

    78837-20

    Термопреобразователи сопротивления серии ТИ

    71870-18

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Преобразователи давления измерительные 3051

    14061-99, 14061-10, 14061-15

    Преобразователи плотности жидкости измерительные модели 7835 (далее - 11П)

    52638-13

    Преобразователи плотности жидкости измерительные (мод. 7835) (далее - 11П)

    15644-06

    Преобразователи плотности жидкости «ТН-Плотномер-25-6,3» (далее - ПП)

    77871-20

    Преобразователи плотности и вязкости жидкости измерительные модели 7829 (далее - ПВз)

    15642-01

    Преобразователи плотности и вязкости жидкости измерительные модели 7829 (далее - ПВз)

    15642-06

    Преобразователи плотности и вязкости FVM (далее - ПВз)

    62129-15

    Преобразователи плотности и вязкости поточные ППВ-6,3.У1-Вн (далее - ПВз)

    75029-19

    Влагомеры нефти поточные УДВН-1пм (далее - ПВл)

    14557-10, 14557-15

    Влагомеры нефти микроволновые МВН-1

    63973-16

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    Двунаправленная трубопоршневая поверочная установка для жидкостей с Ду от 8" до 42" (далее - ПУ)

    20054-00

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

    СИКН обеспечивает выполнение следующих основных функций:

    • - автоматическое вычисление массы брутто нефти;

    • - автоматизированное вычисление массы нетто нефти;

    • - автоматическое измерение технологических параметров (температуры и давления);

    • - автоматическое измерение показателей качества нефти (плотности, вязкости, влагосодержания, серосодержания);

    • - отображение (индикацию), регистрацию и архивирование результатов измерений;

    - поверку СИ (ТПР) на месте эксплуатации;

    • - KMX СИ (ТПР, ПП, ПВл, ПВз) на месте эксплуатации;

    • - отбор объединенной пробы нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

    • - дистанционное управление запорной арматуры;

    • - защиту информации от несанкционированного доступа программными средствами. Пломбирование СИКН не предусмотрено.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 125 ПСП НПС
    ——____________- —

    АО "1 РАНСНЕФТЬ ПРИКАМЬЕ-ИД ИМЕНОВАНИЕ СИ; СИСТЕМА ИЗМЕРЕНИЙ

    КОЛИЧЕСТВАМ ПОКАЗАТЕЛЕЙ

    КАЧЕСТВА НЕФТИ № 125 I

    ПСП НПС "Калейкино-

    ЗАВОДСКОЙ НОМЕР: 135/2024

    Рисунок 1 - Информационная табличка СИКН


    Таблица 5 - Комплектность СИКН

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и показателей качества нефти № 125 ПСП НПС «Калейкино»

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти через СИКН*, м3/ч

    от 800 до 3600

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Основные технические характеристики СИКН

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по

    ГОСТ Р 51858-2002

    «Нефть. Общие технические условия»

    Давление нефти, МПа

    от 0,19 до 2,5

    Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа

    - в рабочем режиме, не более

    0,2

    - в режиме поверки и контроля метрологических

    характеристик, не более

    0,4

    Физико-химические свойства измеряемой среды:

    - температура перекачиваемой нефти, °С

    от +5 до +40

    - плотность нефти в рабочем диапазоне температуры,

    кг/м3

    от 850 до 950

    - вязкость кинематическая в рабочем диапазоне

    температуры, мм2/с (сСт)

    от 5 до 100

    - массовая доля воды, %, не более

    1,0

    - массовая концентрация хлористых солей, мг/дм3,

    не более

    900

    - массовая доля механических примесей, %, не более

    0,05

    - давление насыщенных паров, кПа (мм рт. ст)

    66,7 (500)

    - содержание свободного газа

    не допускается

    Режим работы СИКН

    непрерывный

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380±38 (трехфазное);

    220±22 (однофазное)

    50±1

    Условия эксплуатации СИКН:

    - температура окружающей среды, °С

    от -35 до +34

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
