Номер по Госреестру СИ: 95187-25
95187-25 Спектрометр
(SDH-IV)
Назначение средства измерений:
Спектрометр SDH-IV (далее - спектрометр) предназначен для измерений спектральной плотности энергетической освещенности (СПЭО) источников излучения в диапазоне длин волн от 400 до 1100 нм.

Внешний вид.
Спектрометр
Рисунок № 1

Внешний вид.
Спектрометр
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) « SolarLS.LAB» предназначено для управления работой спектрометра, настройки режимов измерений, обработки и отображения результатов измерений, в том числе в табличном и графическом виде, формирования графиков и сохранения результатов измерений и вычислений.
ПО записано в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к ПО исключён наличием логина и пароля.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SolarLS.LAB |
|
Номер версии (идентификационный номер) ПО, не ниже |
v 22.4.19.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Спектрометр SDH-IV. Руководство по эксплуатации», раздел 4 «Работа со спектрометром».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра».
ПравообладательКомпания «СОЛАР Лазерные Системы»
Адрес: 220024, Республика Беларусь, г. Минск, пер. Стебенева, д. 4
Телефон/факс: +375 17 318-95-96
E-mail: info@solarls.eu
W eb-сайт: http s://solar-laser.com
Изготовитель
Компания «СОЛАР Лазерные Системы»Адрес: 220024, Республика Беларусь, г. Минск, пер. Стебенева, д. 4
Телефон/факс: +375 17 318-95-96
E-mail: info@solarls.eu
W eb-сайт: http s://solar-laser.com
Испытательный центр
«Всероссийский измерений»Федеральное государственное бюджетное учреждение научно-исследовательский институт оптико-физических
(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Правообладатель
Компания «СОЛАР Лазерные Системы»Адрес: 220024, Республика Беларусь, г. Минск, пер. Стебенева, д. 4
Телефон/факс: +375 17 318-95-96
E-mail: info@solarls.eu
W eb-сайт: http s://solar-laser.com
Принцип действия спектрометра основан на преобразовании излучения от источника света в электрический сигнал, который затем преобразуется в цифровой сигнал, поступающий на процессор компьютера, где происходит расчет значений СПЭО. Управление спектрометром, сбор и анализ данных осуществляется с помощью программного обеспечения SolarLS.LAB, установленного на персональный компьютер. Подключение к компьютеру производится через High-Speed USB-интерфейс с помощью USB кабеля.
Конструктивно спектрометр представляет собой малогабаритный переносной блок, состоящий из спектрографа и многоканального детектора, выполненного на базе линейного датчика изображения.
Спектрометр содержит турель с четырьмя дифракционными решетками, соответствующими четырем измерительным каналам с определенным спектральным диапазоном: от 200 до 380 нм; от 300 до 570 нм; от 450 до 855 нм; от 600 до 1140 нм. Переключение турели в одно из четырех фиксированных положений (каналов) производится вручную с помощью переключателя на боковой панели прибора. Для удобства сопряжения с источником излучения в состав спектрометра входит интегрирующая сфера, которая соединяется с прибором оптическим волокном.
Питание спектрометра осуществляется от компьютера.
Общий вид спектрометра представлен на рисунке 1.
Заводской номер (№ SD2-035), состоящий из последовательности латинских букв и арабских цифр, нанесен типографским методом на информационную наклейку, расположенную на задней поверхности корпуса спектрометра (рисунок 2).
Пломбирование спектрометра не предусмотрено.
Нанесение знака поверки на спектрометр не предусмотрено.
|

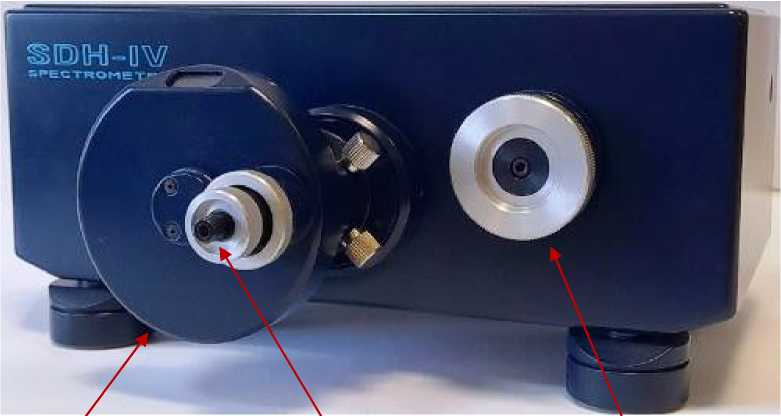

Турель фильтров |
Разъём SMA-905 оптического волокна |
Переключатель турели дифракционных решёток |
Рисунок 1 - Общий вид спектрометра SDH-IV

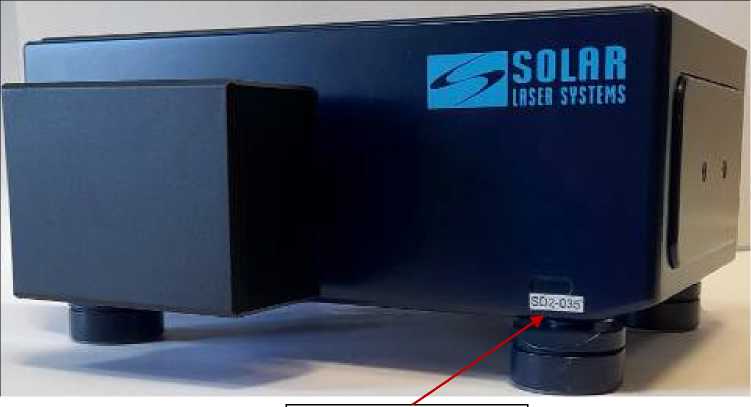

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера (задняя панель)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений спектральной плотности энергетической освещённости (СПЭО) в диапазоне длин волн от 400 до 1100 нм, Вт/м3 |
от 2-103 до 5-106 |
|
Пределы допускаемой относительной погрешности измерений спектральной плотности энергетической освещённости (СПЭО) в диапазоне длин волн от 400 до 1100 нм, % |
± 5 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Оптическая схема Черни-Тернера | ||||
|
Общий спектральный диапазон, нм |
от 200 до 1100 | |||
|
Спектральное разрешение, нм |
от 0,3 до 0,9 | |||
|
Обратная линейная дисперсия, нм/мм |
от 7,0 до 21,1 | |||
|
Фокусное расстояние, мм |
150 | |||
|
Относительное отверстие |
1:4,4 | |||
|
Габариты входной щели, мм, не более: | ||||
|
- ширина |
0,030 | |||
|
- высота |
3,0 | |||
|
Турель дифракционных решёток |
Номер канала | |||
|
CH1 |
CH2 |
CH3 |
CH4 | |
|
Спектральная область работы, нм | ||||
|
от 200 до |
от 300 до |
от 450 до |
от 600 | |
|
380 |
570 |
855 |
до 1140 | |
|
Дифракционная решётка, штр/мм | ||||
|
900 |
600 |
400 |
300 | |
|
Турель с фильтрами |
Номер канала | |||
|
CH1 |
CH2 |
CH3 |
CH4 | |
|
Спектральная область, нм | ||||
|
от 200 до |
от 300 до |
от 450 до |
от 600 | |
|
380 |
570 |
855 |
до 1140 | |
|
Тип фильтра | ||||
|
- |
БС-4 |
ЖС-10 |
КС-10 | |
|
Детектор: |
Матричный датчик изображения HAMAMATSU | |||
|
S10420-1106-01 | ||||
|
- количество пикселей |
2048x64 | |||
|
2 - размер пикселя, мкм |
14x14 | |||
|
- разрядность АЦП, бит |
16 | |||
|
- минимальное время накопления, мс |
8,272 | |||
|
- максимальное время накопления, с |
5 | |||
|
- динамический диапазон |
16000:1 | |||
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Электропитание |
от USB интерфейса ПК |
|
Габаритные размеры, мм, не более - высота |
242 |
|
- ширина |
260 |
|
- глубина |
113 |
|
Масса, кг, не более |
4,85 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 21 до + 25 |
|
- относительная влажность воздуха, %, |
от 40 до 60 |
|
- атмосферное давление, кПа |
от 98 до 102 |
