Сведения о средстве измерений: 95186-25 Датчики уровня топлива

Номер по Госреестру СИ: 95186-25
95186-25 Датчики уровня топлива
(Omnicomm LLS 5)

Назначение средства измерений:
Датчики уровня топлива Omnicomm LLS 5 (далее - датчики) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.

сертификация программного обеспечения
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики уровня топлива
Рисунок № 1
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики уровня топлива
Рисунок № 2
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 3
Внешний вид.
Датчики уровня топлива
Рисунок № 3
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 4
Внешний вид.
Датчики уровня топлива
Рисунок № 4

Общие сведения

Дата публикации - 17.04.2025
Срок свидетельства - 16.04.2030
Номер записи - 196991
ID в реестре СИ - 1425060
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм, 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Омникомм Технологии" (ООО "Омникомм Технологии")
Страна - РОССИЯ
Населенный пункт - г. Щелково, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№745 от 2025.04.16 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Датчики уровня топлива (Omnicomm LLS 5)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Омникомм Технологии" (ООО "Омникомм Технологии")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95186-25
16.04.2030
Датчики уровня топлива, Omnicomm LLS 5
Общество с ограниченной ответственностью "Омникомм Технологии" (ООО "Омникомм Технологии") (РОССИЯ г. Щелково, Московская обл.)
ОТ
МП
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм, 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики уровня топлива (Omnicomm LLS 5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики уровня топлива (Omnicomm LLS 5)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Датчики уровня имеют встроенное микропрограммное обеспечение (далее - ПО), имеющее метрологически значимую часть. Встроенное ПО обеспечивает идентификацию, сбор, обработку, регистрацию и передачу данных. ПО защищено шифрованием.

Датчики уровня топлива поддерживают работу с программным обеспечением (далее -ПО) «Omnicomm Configurator», устанавливаемым на внешний персональный компьютер и предназначенным для конфигурирования датчиков уровня и отображения результатов измерений. ПО «Omnicomm Configurator» не имеет метрологически значимой части и не оказывает влияния на метрологически значимую часть ПО.

Защита ВПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные микропрограммного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВПО

Номер версии (идентификационный номер) ПО

не ниже 5.хх.хх

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

* «хх» принимает значения от 00 до 90.


Знак утверждения типа

Знак утверждения типа

наносится методом печати на титульный лист паспорт и руководства по эксплуатации и методом гравировки на корпус датчика.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Быстрый старт» документа «Датчики уровня топлива Omnicomm LLS 5. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;

ТУ 29.32.30.160-020-03066711-2017 Датчики уровня топлива Omnicomm LLS 5. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Омникомм Технологии» (ООО «Омникомм Технологии»)

ИНН 5050125910

Адрес юридического лица: 141108, Московская обл., г. Щелково, ул. Фабричная, д. 1, стр. 7, помещ. Т3-1А

Телефон: +7 (800) 100-24-42

E-mail: info@omnicomm.ru

Изготовитель

Общество с ограниченной ответственностью «Омникомм Технологии» (ООО «Омникомм Технологии»)
ИНН 5050125910
Адрес: 141108, Московская обл., г. Щелково, ул. Фабричная, д. 1, стр. 7, помещ. Т3-1А Телефон: +7 (800) 100-24-42
E-mail: info@omnicomm.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru

Правообладатель

Общество с ограниченной ответственностью «Омникомм Технологии» (ООО «Омникомм Технологии»)
ИНН 5050125910
Адрес юридического лица: 141108, Московская обл., г. Щелково, ул. Фабричная, д. 1, стр. 7, помещ. Т3-1А
Телефон: +7 (800) 100-24-42
E-mail: info@omnicomm.ru

Принцип действия датчиков основан на преобразовании электронным блоком электрической емкости чувствительного элемента, изменяющийся пропорционально уровню топлива в цифровой код для передачи по интерфейсам RS-232, RS-485.

Датчики уровня состоят из электронного блока, вмещающим в себя узел питания, узел гальванической развязки, микроконтроллер, генератор, датчик температуры и узел последовательного интерфейса, с внутренней полостью, залитой компаундом и выведенным передающим кабелем и чувствительного элемента, выполненным в виде алюминиевой полой трубки с алюминиевым стержнем внутри.

Датчики выпускаются в нескольких модификациях в зависимости от длины чувствительного элемента.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на корпус электронного блока датчика.

Заводской номер датчиков состоит из номера модели, информации о гарантии, шифра длины чувствительного элемента и порядкового номера.

Заводской номер имеет следующую стр уктур у:

50160ABCCCCCC,

где 50160 - номер модели; A - информация о гарантии

Индекс

Обозначение

0

стандартное исполнение

1

расширенная гарантия

B - шифр длины чувствительного элемента

Индекс

Длина чувствительного элемента, мм

0

700

1

1000

2

1500

3

2000

4

2500

5

3000

CCCCCC - порядковый номер датчика

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид датчиков представлен на рисунке 1.

Общий вид маркировочной таблички представлен на рисунке 2

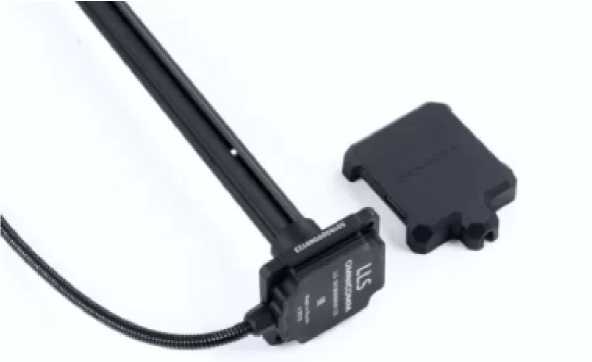

Внешний вид. Датчики уровня топлива (Omnicomm LLS 5), http://oei-analitika.ru

Рисунок 1 - Общий вид датчиков уровня топлива Omnicomm LLS 5

Внешний вид. Датчики уровня топлива (Omnicomm LLS 5), http://oei-analitika.ru

Рисунок 2 - Общий вид маркировочной таблички

Место нанесения заводского номера

Пломбирование датчиков уровня от несанкционированного доступа не предусмотрено. Ограничение несанкционированного доступа к узлам датчиков обеспечено конструкцией корпуса электронного блока.

При монтаже датчиков предусмотрено пломбирование крепежа, а также разъема. Схема пломбировки и обозначение мест установки пломб монтажной организации представлены на рисунке 2.

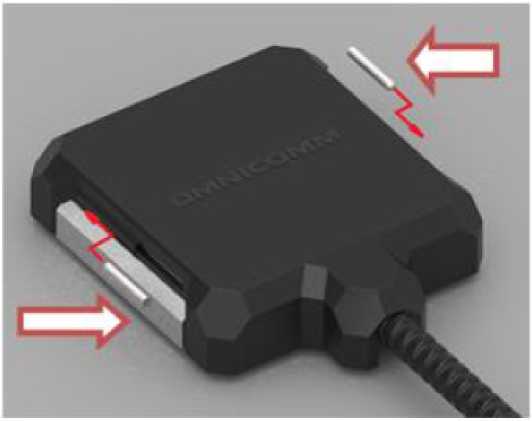

Внешний вид. Датчики уровня топлива (Omnicomm LLS 5), http://oei-analitika.ru

а)

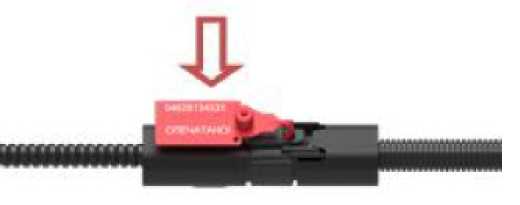

Внешний вид. Датчики уровня топлива (Omnicomm LLS 5), http://oei-analitika.ru

б)

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы монтажной организации

а) схема пломбирования крышки датчика уровня; б) схема пломбировки разъема


Таблица 5 -

Наименование

Обозначение

Количество

Датчик уровня топлива*

Omnicomm LLS 5

1 шт.

Комплект монтажных элементов

-

1 комплект

Кабель монтажный

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

* - модификация определяется договором поставки


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня1), мм

от 150 до 3000

Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений уровня погрешности, %

±0,5

Продолжение таблицы 2

Наименование характеристики

Значение

Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающей среды от температуры (20±5) °С в диапазоне температур от минус 40 °С до плюс 60 °С на каждые 10 °С, %2)

±0,15

Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающей среды от температуры (20±5) °С в диапазоне температур от плюс 60 °С до плюс 80 °С на каждые 10 °С, %2)

±0,25

  • 1) Указан максимальный диапазон измерений, фактический диапазон измерений указывается структуре наименования модификации.

  • 2) Дополнительная погрешность суммируется с основной арифметически.

аблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока, В

от 7 до 75

Ток потребления, мА, не более

40

Потребляемая мощность, В^А, не более

0,4

Габаритные размеры(ДхШхВ), мм, не более

87,3x83,5x21+LX)

Масса, кг, не более

2

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +80

- относительная влажность, %, не более

95%

- атмосферное давление, кПа

от 84 до 106,7

Интерфейсы выдачи выходного сигнала

RS-232, RS-485

Программируемая скорость передачи по интерфейсу, бит/с

1200, 2400, 4800, 7200, 9600, 14 400, 19 200, 38 400,

57 600, 115 200

Диапазон изменения цифрового кода, соответствующего минимальному значению измеряемого уровня

от 0 до 4094

Диапазон изменения цифрового кода, соответствующего максимальному значению измеряемого уровня

от 1 до 4095

Период измерения, с

1

Степень защиты датчика от проникновения внешних твердых предметов и воды согласно ГОСТ 14254-2015

IP69K

1) L - длина чувствительного элемента, мм

аблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

100 000

Срок службы, лет

10
