Номер по Госреестру СИ: 95182-25
95182-25 Блоки измерений
(ЦСРТ.663512.001)
Назначение средства измерений:
Блоки измерений ЦСРТ.663512.001 (далее - изделия) предназначены для измерений ширины колеи, вертикального и бокового износа головки рельса, угла наклона плоскости подрельсовой площадки к продольной оси шпалы, измеряемого в вертикальной плоскости (угла между вертикальной осью рельса и перпендикуляром к плоскости пути) (подуклонка рельса), угла наклона плоскости поверхности катания (головки) рельса к продольной оси плоскости пути (наклон поверхности катания рельса), амплитуды ускорения, определения координат и измерений приращений координат по сигналам глобальной навигационной спутниковой системы.

Внешний вид.
Блоки измерений
Рисунок № 1

Внешний вид.
Блоки измерений
Рисунок № 2

Внешний вид.
Блоки измерений
Рисунок № 3
Программное обеспечение
ПО выполняет следующие функции:
-
- прием и обработка данных;
-
- накопление, хранение и обеспечение доступа к базе данных измерений с возможностью выполнения поисковых запросов по диапазону времени и координатам;
-
- оперативное извещение пользователя о превышении заданных уровней контролируемых показателей;
-
- ведение справочников объектов измерений;
-
- передача результатов измерений по каналам связи на сервер, в том числе по каналам связи сетей 4G/LTE.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DT RAIL TRACK SCAN |
|
Номер версии (идентификационный номер) ПО |
1.2.003 |
|
Цифровой идентификатор ПО |
e02c4f98e5a4dfd588832373ecde99ff |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
md5 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на раму крепления с помощью самоклеящейся наклейки типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ЦСРТ.663512.001РЭ «Блоки измерений ЦСРТ.663512.001. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ЦСРТ.663512.001ТУ Блоки измерений ЦСРТ.663512.001. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Алгоритм С» (ООО «Алгоритм С»)
ИНН 6672327417
Телефон: (343) 310-33-61
Юридический адрес: 620014, Свердловская об., г. Екатеринбург, пр-кт. Ленина, стр. 8
E-mail: algorithm@sinara-group.com
Изготовитель
Общество с ограниченной ответственностью «Алгоритм С» (ООО «Алгоритм С»)ИНН 6672327417
Телефон: (343) 310-33-61
Адрес: 620014, Свердловская обл., г. Екатеринбург, пр-кт. Ленина, стр. 8
E-mail: algorithm@sinara-group.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Правообладатель
Общество с ограниченной ответственностью «Алгоритм С» (ООО «Алгоритм С»)ИНН 6672327417
Телефон: (343) 310-33-61
Юридический адрес: 620014, Свердловская об., г. Екатеринбург, пр-кт. Ленина, стр. 8
E-mail: algorithm@sinara-group.com
Принцип действия изделий основан на измерении, регистрации, обработке и анализе входных сигналов, поступающих от оптических модулей и средств измерений утвержденного типа с помощью модулей измерительных LTR-25 установки измерительной LTR (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 78771-20), дальнейшей передаче измерительной информации в блоки обработки данных по интерфейсу Ethernet для последующей обработки в соответствии с необходимым алгоритмом.
Оптические модули состоят из набора высокоточных лазерных сканеров, размещенных на раме крепления и объединенных в единую систему координат, они осуществляют процесс сканирования поверхности рельс рельсовой колеи и последующую передачу первичных данных для расчета геометрических параметров железнодорожного полотна. По окончании рабочей поездки рельсошлифовального поезда оптические модули заканчивают работу по управляющей команде контрольно-измерительной системы. Высокоточное оборудование оптических модулей располагается в специальных защитных корпусах с применением амортизирующих прокладок.
Программное обеспечение (ПО) изделий позволяет вычислять неровности на поверхности катания рельса путем измерений амплитуды ускорения, а также контролировать скорость движения путем определения координат и измерений приращений координат по сигналам глобальной навигационной спутниковой системы.
Конструктивно изделия состоят из:
-
- рамы крепления;
-
- оптических модулей;
-
- устройства измерения, регистрация, обработки и анализа входных сигналов, поступающих от оптических модулей и средств измерений утвержденного типа с помощью модулей измерительных LTR-25 установки измерительной LTR (рег. № 78771-20);
- средств измерений утвержденного типа: акселерометров промышленных АР1584-В3 (рег. № 87823-22), аппаратуры геодезической спутниковой Система Ориент, модификация S (рег. № 86352-22);
- комплекта прикладного ПО.
Изделия применяются в составе контрольно-измерительных систем для рельсошлифовальных поездов и размещаются в подвагонном пространстве.
Назначение и принцип действия средств измерений утвержденного типа из состава изделий, приведен в таблице 1.
Таблица 1 - Средства измерений утвержденного типа, входящие в состав изделий
|
Наименование и тип средства измерений |
Назначение |
Принцип действия |
|
Акселерометры промышленные АР1584-В3 |
Для измерений ускорений в системах технической диагностики и мониторинга |
Основан на генерации электрического сигнала, пропорционально воздействующему ускорению |
|
Аппаратура геодезическая спутниковая Система Ориент, модификация S |
Для определения координат и измерений приращений координат по сигналам глобальной навигационной спутниковой системы |
Принцип действия основан на измерении расстояний от приемной антенны аппаратуры до спутников глобальной навигационной системы, положение которых известно с большой точностью |
|
Установка измерительная LTR (модуль измерительный LTR-25) |
Для измерений переменной составляющей напряжения с выходов ICP-датчиков в одном или нескольких измерительных каналах, а также для измерений угла фазового сдвига между сигналами в разных каналах |
Принцип действия основан на аналого-цифровом преобразовании входных электрических сигналов и цифро-аналоговом преобразовании выходных электрических сигналов |
Акселерометры промышленные АР1584-В3 устанавливаются на раму крепления. Аппаратура геодезическая спутниковая Система Ориент устанавливается в отдельный шкаф в кабине подвижной единицы.
Общий вид изделия и средств измерений из его состава представлен на рисунках 1-4. Заводской номер изделий и знак утверждения типа наносится на идентификационный шильд на раму крепления с помощью самоклеящейся наклейки типографским способом в формате «ХХХ», где «ХХХ» - обозначение из трех цифр, заводские номера на средства измерений утвержденного типа наносятся в соответствии с их описаниями типа. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 1. Нанесение знака поверки на изделия не предусмотрено. Защита от несанкционированного доступа изделий не предусмотрена.
Место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид изделия, места нанесения заводского номера и знака утверждения типа
Рисунок 2 - Общий вид акселерометров промышленные АР1584-В3

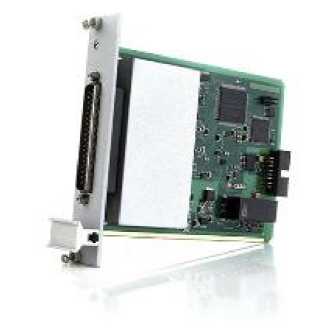

Рисунок 3 - Общий вид модулей измерительных LTR-25 установки измерительной LTR

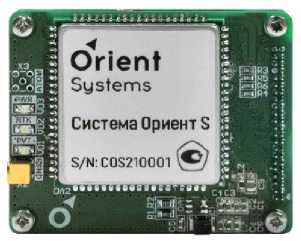

Рисунок 4 - Общий вид аппаратуры геодезической спутниковой Система
Ориент, модификация S
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений ширины колеи, мм |
от 1510 до 1570 |
|
Пределы допускаемой абсолютной погрешности измерений ширины колеи, мм |
±1 |
|
Диапазон измерений вертикального износа рельса, мм |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений вертикального износа рельса, мм |
±0,1 |
|
Диапазон измерений бокового износа рельса, мм |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений бокового износа рельса, мм |
±0,1 |
|
Диапазон измерений угла наклона плоскости подрельсовой площадки к продольной оси шпалы, измеряемого в вертикальной плоскости (угла между вертикальной осью рельса и перпендикуляром к плоскости пути) (подуклонка рельса), мрад |
от 0 до 209 |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона плоскости подрельсовой площадки к продольной оси шпалы, измеряемого в вертикальной плоскости (угла между вертикальной осью рельса и перпендикуляром к плоскости пути) (подуклонка рельса), мрад |
±10,5 |
|
Диапазон измерений угла наклона плоскости поверхности катания (головки) рельса к продольной оси плоскости пути (наклон поверхности катания рельса), мрад |
от 0 до 209 |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона плоскости поверхности катания (головки) рельса к продольной оси плоскости пути (наклона поверхности катания рельса), мрад |
±5,3 |
|
Акселерометр промышленный АР1584-В3 (рег. № 87823-22) | |
|
Диапазон измерений амплитуды ускорения, м/с2 |
от 0,1 до 500,0 |
|
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с’2) |
10 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±10 |
|
Наименование характеристики |
Значение характеристики |
|
Нелинейность амплитудной характеристики, %, в пределах:
|
±1 ±4 |
|
Рабочий диапазон частот, Гц:
|
от 0,4 до 15000,0 от 0,5 до 10000,0 от 10,0 до 5000,0 |
|
Неравномерность частотной характеристики в рабочем диапазоне, %, в пределах:
|
±45,0 ±12,5 ±4,0 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
30 |
|
Пределы допускаемой основной относительной погрешности при измерении ускорения, %:
включ. |
±15 ±5 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Коэффициент влияния переменного магнитного поля, м^с'2/(А^м 1), не более |
Г10'3 |
|
Коэффициент влияния температуры окружающего воздуха, %/оС |
0,2 |
|
Нормальные условия измерений:
|
от +18 до +25 80 |
|
Установка измерительная LTR, модуль измерительный LTR-25 (78771-20) | |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 0,025 до 50 кГц, В |
от Г10'3 до 5 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % |
± 3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10оС, в долях от пределов допускаемой основной погрешности |
1 |
|
Аппаратура геодезическая спутниковая Система Ориент, модификация S (рег. № 86352-22) | |
|
Диапазон измерений приращений координат, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95) в режиме «Статика», мм:
|
±2,(2,5+Г10-6Т1)) ±2Ч5,0+Г10’6 I.1’) |
|
Наименование характеристики |
Значение характеристики |
|
Границы допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)», мм: - в плане; |
±2^(8+Г10’6 LX)) |
|
- по высоте |
±2Ч15+1^10’6 LX)) |
|
Границы допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95) в режиме «Precise Point Position в режиме реального времени (PPP-RTK)», мм: - в плане; |
±200 |
|
- по высоте |
±400 |
|
Границы допускаемой абсолютной погрешности измерений приращений координат (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (DGNSS)», мм: - в плане; |
±800 |
|
- по высоте |
±800 |
|
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Статика», мм: - в плане |
2,5+Г10-6 LX) |
|
- по высоте |
5,0+Г10-6 LX) |
|
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Кинематика в реальном времени (RTK)», мм: - в плане; |
8+Г10’6 LX) |
|
- по высоте |
15+Г10’6 LX) |
|
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Precise Point Position в режиме реального времени (PPP-RTK)», мм: - в плане; |
100+1^10-6 LX) |
|
- по высоте |
200+Г10-6 LX) |
|
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Дифференциальные кодовые измерения (DGNSS)», мм: - в плане; |
400 |
|
- по высоте |
400 |
|
Примечание: 1. L - длина линии, вычисленная по измеренным приращениям координат в мм. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания:
|
от 22,65 до 25,35 от 209 до 231 от 49 до 51 от 18 до 30 от 5 до 17 |
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры, мм, не более: - изделия (длина х ширина х высота); |
2410х500х645 |
|
- акселерометра промышленного АР1584-В3 (диаметр х высота); |
22х60 |
|
- аппаратура геодезическая спутниковая Система Ориент S (длина х ширина х высота) |
53х41х17 |
|
Масса, кг: - изделия, не более; |
116,85 |
|
- акселерометра промышленного АР1584-В3 без кабеля; |
0,055 |
|
- аппаратура геодезическая спутниковая Система Ориент S |
0,03 |
|
Условия эксплуатации изделия: - температура воздуха окружающей среды, °С; |
от - 50 до + 45 |
|
- относительная влажность воздуха окружающей среды (при температуре + 25 °С), %; |
до 100 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
Условия эксплуатации акселерометра промышленного АР1584-В3: - температура окружающего воздуха, °С; |
от - 55 до + 125 |
|
- относительная влажность воздуха при температуре + 35 °С, %; |
95 |
|
- переменное магнитное поле частотой 50 Гц с напряженностью, А/м, не более |
400 |
|
Условия эксплуатации аппаратура геодезическая спутниковая Система Ориент S: - диапазон рабочих температур, °С |
от - 40 до + 70 |
