Номер по Госреестру СИ: 95178-25
95178-25 Полуприцепы-цистерны
(ELLINGHAUS)
Назначение средства измерений:
Полуприцепы-цистерны ELLINGHAUS (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Внешний вид.
Полуприцепы-цистерны
Рисунок № 1

Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

Внешний вид.
Полуприцепы-цистерны
Рисунок № 3

Внешний вид.
Полуприцепы-цистерны
Рисунок № 4

Внешний вид.
Полуприцепы-цистерны
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Паспорте «Полуприцеп-цистерна ELLINGHAUS», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренияПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательELLINGHAUS, Германия
Адрес: Bonner Str. 4 D-51379, Leverkusen, Germany
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоят из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Цистерна состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцепов-цистерн ELLINGHAUS зав. №№ 871217, 851137 и схема пломбировки представлены на рисунках 1-5.

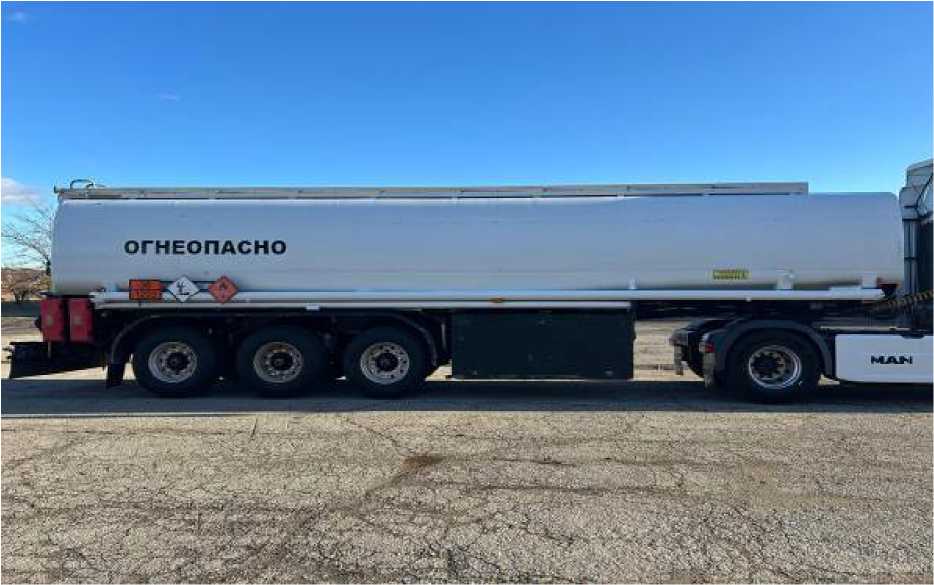

Рисунок 1 - Общий вид полуприцепа-цистерны ELLINGHAUS зав. №871217

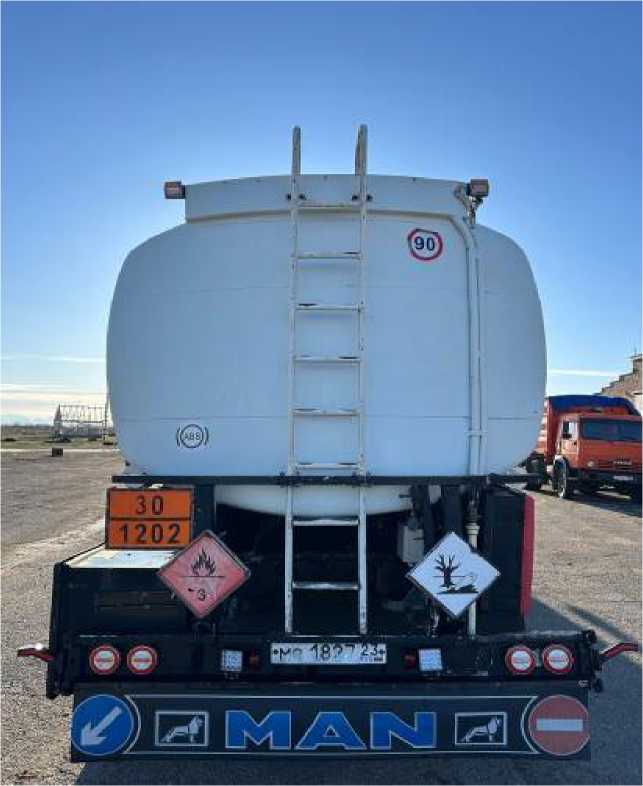

Рисунок 2 - Общий вид полуприцепа-цистерны ELLINGHAUS зав. №871217

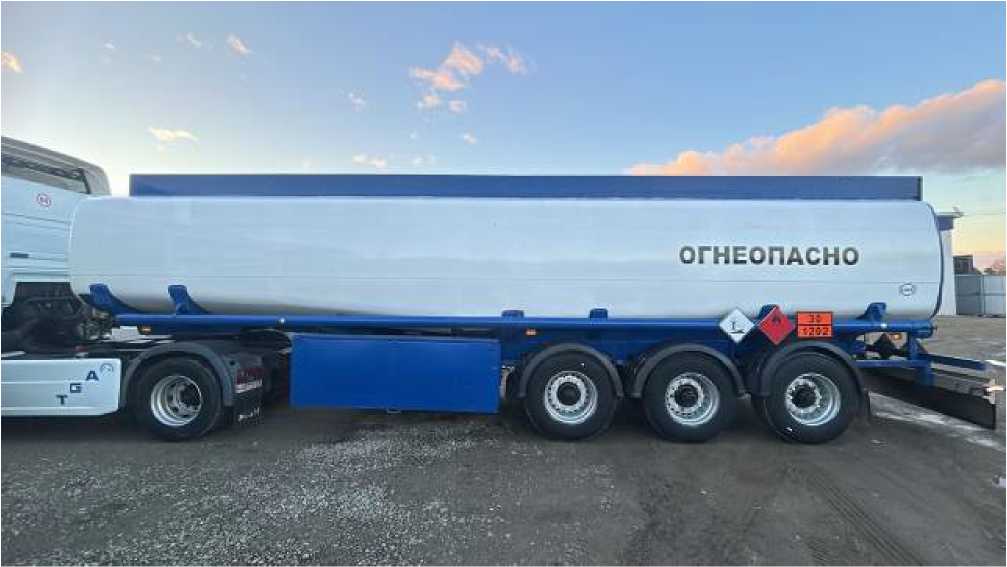

Рисунок 3 - Общий вид полуприцепа-цистерны ELLINGHAUS зав. № 851137

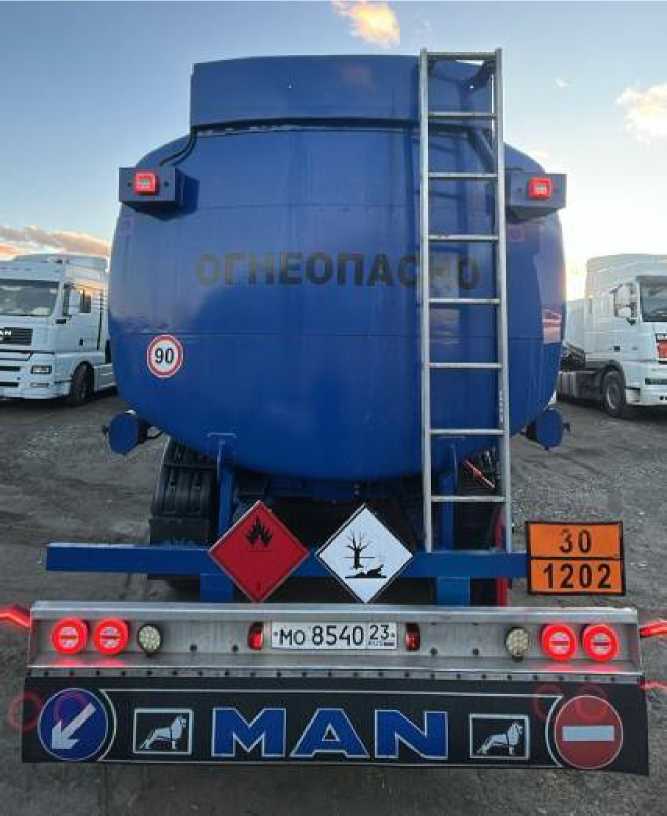

Рисунок 4 - Общий вид полуприцепа-цистерны ELLINGHAUS зав. № 851137

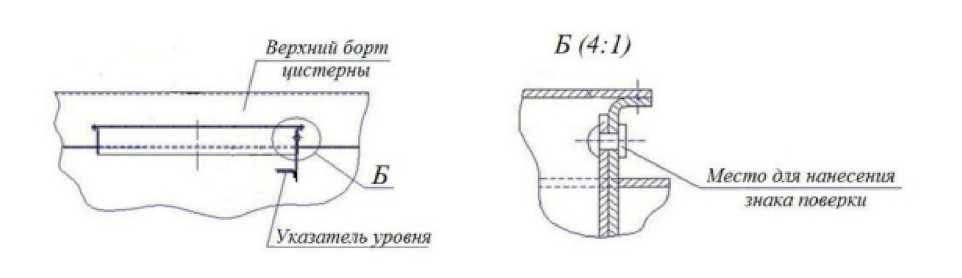

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 5.
Б(4:Ь
Верхний борт
; цистерны
Место для нанесения
гнака поверки
Рисунок 5 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
36200 |
|
Количество секций, шт. |
6 |
|
Номинальная вместимость секций, дм3 1 секция, дм3 |
7400 |
|
2 секция, дм3 |
5000 |
|
3 секция, дм3 |
5000 |
|
4 секция, дм3 |
4000 |
|
5 секция, дм3 |
7400 |
|
6 секция, дм3 |
7400 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
6600 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
