Номер по Госреестру СИ: 95202-25
95202-25 Ключи моментные предельные регулируемые
(69)
Назначение средства измерений:
Ключи моментные предельные регулируемые 69 (далее по тексту - ключи) предназначены для измерений заданного крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Внешний вид.

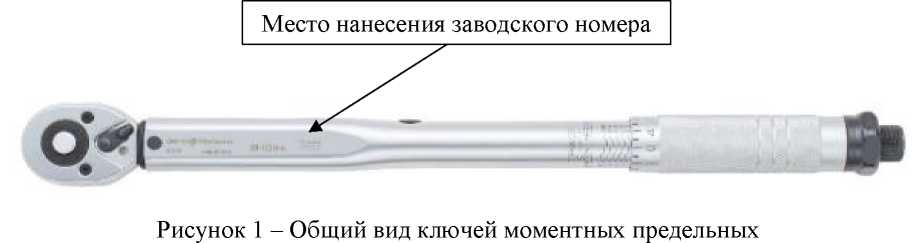

Ключи моментные предельные регулируемые
Рисунок № 1
Внешний вид.
Ключи моментные предельные регулируемые
Рисунок № 2
Внешний вид.
Ключи моментные предельные регулируемые
Рисунок № 3
Общие сведения
Дата публикации - 17.04.2025
Срок свидетельства - 15.04.2030
Номер записи - 196976
ID в реестре СИ - 1425013
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация 690235, модификация 690221, мод.690111, мод.690002, мод. 691380, Ключ моментный предельный регулируемый 691380, 692235, 692220, 692105, 692002, 691450, 691380, 690335, 690235, 690221, 690111, 690102, 690002, 690 002,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Дело техники" (ООО "Дело техники")
Страна - РОССИЯ
Населенный пункт - Московская обл., рп. Горки Ленинские
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 144
Выдано извещений - 0
Кол-во периодических поверок - 106
Кол-во средств измерений - 44
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№740 от 2025.04.15 Об утверждении типов средств измерений (15)
№740 от 2025.04.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Ключи моментные предельные регулируемые (69)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Дело техники" (ООО "Дело техники")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95202-25 15.04.2030 |
Ключи моментные предельные регулируемые, 69 Общество с ограниченной ответственностью "Дело техники" (ООО "Дело техники") (РОССИЯ Московская обл., рп. Горки Ленинские) |
ОТ МП |
1 год |
Кто поверяет Ключи моментные предельные регулируемые (69)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 80 | 45 | 0 | 80 | 0 | 80 | 0 | 80 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ДЕЛО ТЕХНИКИ"(ООО "ДЕЛО ТЕХНИКИ") | 31 | 12 | 31 | 0 | 0 | 31 | 31 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Ключи моментные предельные регулируемые (69)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе «Устройство и работа» документа «Ключи моментные предельные регулируемые 69. Модификации 690002, 690102, 690111, 690221, 690235, 690335. Руководство по эксплуатации. Паспорт», в разделе «Устройство и работа» документа «Ключи моментные предельные регулируемые 69. Модификации 691380, 691450. Руководство по эксплуатации. Паспорт», в разделе «Устройство и работа» документа «Ключи моментные предельные регулируемые 69. Модификации 692002, 692105, 692220, 692235. Руководство по эксплуатации. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г.№ 2152;
ТУ 26.51.66-001-58511219-2024 «Ключи моментные предельные регулируемы 69. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Дело техники» (ООО «Дело техники») ИНН 7734246226
Юридический адрес: 142712, Московская обл., г.о. Ленинский, рп. Горки Ленинские, промзона Технопарк, ул. Западная, зд. 32
Телефон: +7 (495) 181-61-31
E-mail: info@delot.ru
Web-сайт: https://www.delot.ru/
Изготовитель
Общество с ограниченной ответственностью «Дело техники» (ООО «Дело техники») ИНН 7734246226Адрес: 142712, Московская обл., г.о. Ленинский, рп. Горки Ленинские, промзона Технопарк, ул. Западная, зд. 32
Телефон: +7 (495) 181-61-31
E-mail: info@delot.ru
Web-сайт: https://www.delot.ru/
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Дело техники» (ООО «Дело техники») ИНН 7734246226Юридический адрес: 142712, Московская обл., г.о. Ленинский, рп. Горки Ленинские, промзона Технопарк, ул. Западная, зд. 32
Телефон: +7 (495) 181-61-31
E-mail: info@delot.ru
Web-сайт: https://www.delot.ru/
Принцип работы ключей основан на работе механизма регулирования значения крутящего момента силы, при достижении которого происходит срабатывание предельного механизма. Под действием приложенной к рукояткам ключей силы, при достижении заранее установленного значения крутящего момента силы, ключи издают четко слышимый щелчок.
Конструктивно ключи состоят из корпуса, предельного механизма, основной шкалы с нониусом с указателем значений крутящего момента силы, фиксатора настроек крутящего момента силы, рукоятки, присоединительного элемента. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Ключи выпускаются в 12 модификациях: 690002, 690102, 690111, 690221, 690235, 690335, 691380, 691450, 692002, 692105, 692220, 692235, которые отличаются диапазоном воспроизведений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного элемента.
Идентификация ключей осуществляется визуальным осмотром корпуса, на котором отображен заводской номер, нанесенный методом гравировки, а также информация о модификации и товарный знак производителя. Заводской номер имеет цифровое обозначение, состоящее из арабских цифр.
Цветовое исполнение ключей может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на ключи не предусмотрено.
Пломбирование ключей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией ключей, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей представлен на рисунках 1-3.
690002, 690102, 690111, 690221, 690235, 690335
Место нанесения заводского номера
Рисунок 2 - Общий вид ключей моментных предельных 691380, 691450
Место нанесения заводского номера
Рисунок 3 - Общий вид ключей моментных предельных 692002, 692105, 692220, 692235
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
690002 |
от 2 до 24 |
0,1 |
± 4,0/ - |
|
690102 |
от 5 до 25 |
0,1 | |
|
690111 |
от 20 до 110 |
1,0 | |
|
690221 |
от 42 до 210 |
1,0 | |
|
690235 |
от 70 до 350 |
1,0 | |
|
690335 |
от 70 до 350 |
1,0 | |
|
691380 |
от 150 до 800 |
5,0 |
± 4,0/± 4,0 |
|
691450 |
от 500 до 1500 |
10,0 | |
|
692002 |
от 5 до 25 |
0,2 | |
|
692105 |
от 10 до 50 |
0,5 | |
|
692220 |
от 40 до 200 |
1,0 | |
|
692235 |
от 50 до 350 |
2,0 |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Г абаритная длина, мм, не более |
Масса, кг, не более |
|
690002 |
6,3 (1/4) |
270 |
0,6 |
|
690102 |
9,5 (3/8) |
270 |
0,6 |
|
690111 |
9,5 (3/8) |
375 |
0,9 |
|
690221 |
12,7 (1/2) |
470 |
1,4 |
|
690235 |
12,7 (1/2) |
635 |
2,5 |
|
690335 |
19,05 (3/4) |
635 |
2,5 |
|
691380 |
19,05 (3/4) |
1210 |
6,5 |
|
691450 |
25,4 (1) |
1800 |
9,0 |
|
692002 |
6,3 (1/4) |
255 |
0,5 |
|
692105 |
9,5 (3/8) |
310 |
0,6 |
|
692220 |
12,7 (1/2) |
500 |
1,4 |
|
692235 |
12,7 (1/2) |
555 |
1,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -20 до +60 от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
