Сведения о средстве измерений: 95200-25 Анализаторы оптико-эмиссионные

Номер по Госреестру СИ: 95200-25
95200-25 Анализаторы оптико-эмиссионные
(CXR-1000)

Назначение средства измерений:
Анализаторы оптико-эмиссионные CXR-1000 (далее - анализаторы) предназначены для проведения количественного химического анализа состава металлов и сплавов методом эмиссионного анализа.

сертификация программного обеспечения
Внешний вид. Анализаторы оптико-эмиссионные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы оптико-эмиссионные
Рисунок № 1
Внешний вид. Анализаторы оптико-эмиссионные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы оптико-эмиссионные
Рисунок № 2

Общие сведения

Дата публикации - 17.04.2025
Срок свидетельства - 15.04.2030
Номер записи - 196974
ID в реестре СИ - 1425011
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Shandong Dongyi Photoelectric Instruments Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MI_8 Количество типов средств измерений в ФГИС АРШИН по группам СИ

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.

На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2273 от 2017.10.30 О переоформлении свидетельства об утверждении типа средства измерений № 46587 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Русполимет" и внесении изменений в описание типа

№3041 от 2022.12.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (14)

№740 от 2025.04.15 Об утверждении типов средств измерений (15)

№740 от 2025.04.15 Об утверждении типов средств измерений

Наличие аналогов СИ: Анализаторы оптико-эмиссионные (CXR-1000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shandong Dongyi Photoelectric Instruments Co., Ltd.

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95200-25
15.04.2030
 Анализаторы оптико-эмиссионные, CXR-1000
Shandong Dongyi Photoelectric Instruments Co., Ltd. (КИТАЙ ) 		ОТ
МП 		1 год
Отчет - V_14 Поверка по производителям в динамике по годам

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за год
  • среднее количество поверок в месяц
  • среднее количество поверок в год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы оптико-эмиссионные (CXR-1000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы оптико-эмиссионные (CXR-1000)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Spark Master

Номер версии (идентификационный номер) ПО, не ниже

1.105.25

Цифровой идентификатор ПО

-

Примечание - В номере версии неизменяемая часть «1.» - отвечает за метрологически значимую часть ПО


Знак утверждения типа

Знак утверждения типа

наносится на титульные листы Руководства по эксплуатации и Паспорта методом компьютерной графики.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в главе 3 «Обычная эксплуатация анализатора» Руководства по эксплуатации.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;

ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа;

Техническая документация Shandong Dongyi Photoelectric Instruments Co., Ltd., Китай.

Правообладатель

Shandong Dongyi Photoelectric Instruments Co., Ltd., Китай

Адрес: No.28, Chuangxin Road, High-tech Zone, Yantai City, Shandong Province, China

Изготовитель

Shandong Dongyi Photoelectric Instruments Co., Ltd., Китай
Адрес: No.28, Chuangxin Road, High-tech Zone, Yantai City, Shandong Province, China

Испытательный центр

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ЦЕНТР МЕТРОЛОГИИ СЕРТИФИКАЦИИ КАРТЕСТ» (ООО «ЦМС КАРТЕСТ»)
Адрес: 129323, г. Москва, ул. Сельскохозяйственная, д. 43 стр. 1, помещ. 22 - 25

Правообладатель

Shandong Dongyi Photoelectric Instruments Co., Ltd., Китай
Адрес: No.28, Chuangxin Road, High-tech Zone, Yantai City, Shandong Province, China

Принцип действия анализаторов основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.

Конструктивно анализаторы представляют собой напольные лабораторные приборы, состоящие из источника возбуждения спектров с цифровым управлением, оптической системы, а также автоматизированной системы управления и регистрации на базе персонального компьютера.

Вакуумная оптическая система, собранная по схеме Пашена-Рунге, состоит из вогнутой дифракционной решетки, набора аналитических каналов на основе фотоэлектронных умножителей (ФЭУ), системы термостабилизации. Световой поток попадает на решетку, отражается, разлагается в спектр и далее регистрируется с помощью ФЭУ, установленных на соответствующие длины волны конкретного элемента (аналитических каналов).

Массовая доля элемента пробы определяется по градуировочным зависимостям, построенным на отношении интенсивности эмиссионного излучения и массовой доли элемента в градуировочных образцах. Весь анализ и расчет массовой доли элемента пробы выполняется системой управления с помощью специально разработанного программного обеспечения.

Анализаторы выпускаются в двух модификациях: CXR-1000M и CXR-1000S, идентичных по внешнему виду и метрологическим характеристикам, различных по возможному максимальному количеству устанавливаемых аналитических каналов - до 60 шт. в модификации CXR-1000M и до 80 шт. в модификации CXR-1000S.

Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в серо-синие цвета в соответствии с технической документацией производителя.

Маркировочная табличка с серийным номером располагается на задней стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной печати. Общий вид анализатора представлен на рисунке 1. Маркировочная табличка анализатора представлена на рисунке 2.

Внешний вид. Анализаторы оптико-эмиссионные (CXR-1000), http://oei-analitika.ru

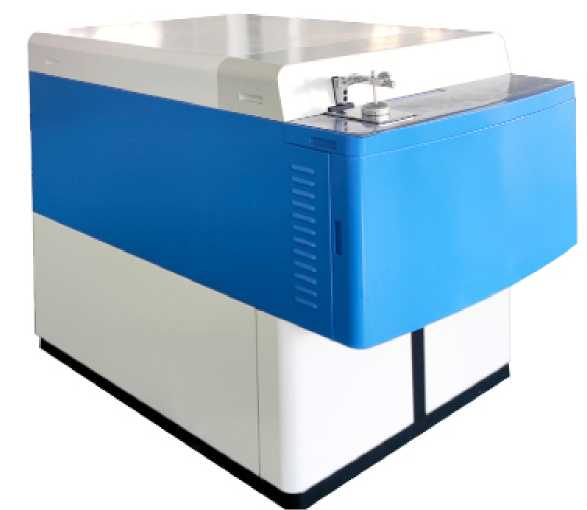

Рисунок 1 - Общий вид анализаторов оптико-эмиссионных CXR-1000

Внешний вид. Анализаторы оптико-эмиссионные (CXR-1000), http://oei-analitika.ru

Serial Ко CXRlS24u0fi5

Power ПВЕИ

L-b.ln No. CXR-IUC'Ob'

Input

Nan и Opticai spark-orlission anatyW i-.lani;fac5u'erJ Da'e 20 SEIEQ И0

Mnn.i!-i:'.ii.r^- Shandong Dongyi r?lvii-:>t?lt4.ii ic l-nstn »■ nej-nts, Co..Ltd

ООО йСИНЕРКОНн

ИНН.' КПП. 7720641644/772601001

1175B7 г Москва. Варшавское шоссе, д.118, К 1      '

Ten- ±7 (405164Л-15-71. 640-01-03

*anft: +7 (485) 640-19-73, 64ДО-ВА                 ,

Е-Ч18Л: infci@Bynwwn-nj hltpzMHWw.synercan.ni      |

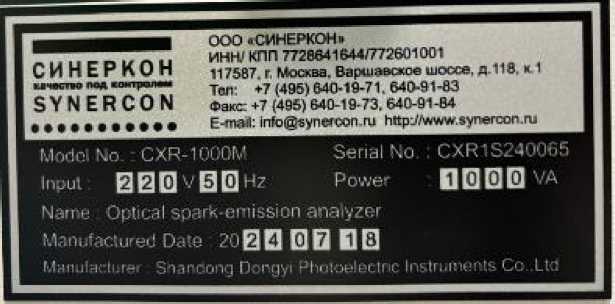

Рисунок 2 - Маркировочная табличка анализатора оптико-эмиссионного CXR-1000

Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено.


Таблица 4 -

Наименование

Обозначение

Количество

1 Анализатор оптико-эмиссионный

CXR-1000

1 шт.

2 Персональный компьютер

1 шт.

3 Программное обеспечение

1 шт.

4 Руководство по эксплуатации

1 экз.

5 Методика поверки

1 экз.

6 Паспорт

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой доли элементов1), %

от 0,0001 до 100

Предел допускаемого относительного среднеквадратического отклонения результатов измерений массовой доли элементов, %, в поддиапазонах измерений:

от 0,0001 до 0,01 включ.

10

св. 0,01 до 0,1 включ.

5

св. 0,1 до 50 включ.

1,5

св. 50 до 100 включ.

1,5

Пределы допускаемой относительной погрешности измерений массовой доли элементов, %, в поддиапазонах измерений:

от 0,0001 до 0,01 включ.

±15

св. 0,01 до 0,1 включ.

±10

св. 0,1 до 50 включ.

±3

св. 50 до 100 включ.

±3

1) Диапазон измерений может быть ограничен изготовителем в соответствии с

требованиями пользователя, указывается в Паспорте на конкретный экземпляр анализатора и

не может быть изменен в процессе эксплуатации

аблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Спектральный диапазон, нм

от 120 до 900

Диапазон показаний массовой доли элементов, %

от 0,00001 до 100

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Г ц

50

Потребляемая мощность, Вт, не более

1000

Габаритные размеры, мм, не более:

- длина

1420

- ширина

920

- высота

1300

Масса, кг, не более

400

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +30

- относительная влажность воздуха (без конденсата), %, не более

80
