Номер по Госреестру СИ: 95196-25
95196-25 Машины универсальные испытательные гидравлические
(ALSI-TECH 1)
Назначение средства измерений:
Машины универсальные испытательные гидравлические ALSI-TECH 1 (далее по тексту - машины) предназначены для измерений силы и деформации при статических и циклических испытаниях образцов конструкционных материалов (металлов, пластмасс, тканей, композитов), изделий и конструкций на растяжение, сжатие, изгиб, сдвиг, срез.

Внешний вид.
Машины универсальные испытательные гидравлические

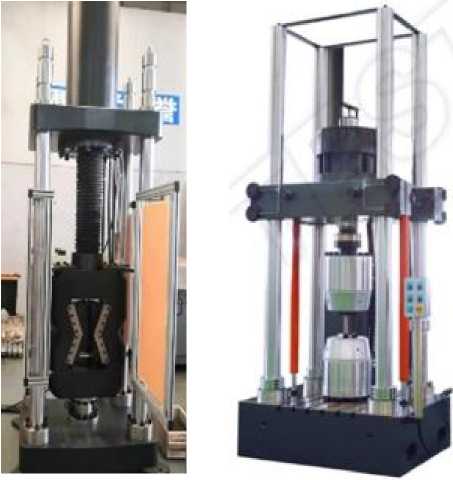

Рисунок № 1

Внешний вид.
Машины универсальные испытательные гидравлические

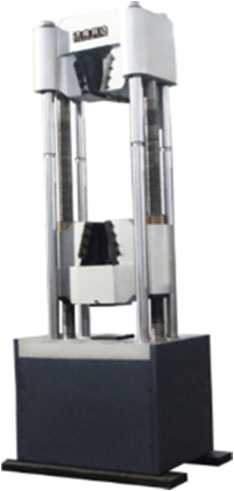

Рисунок № 2

Внешний вид.
Машины универсальные испытательные гидравлические

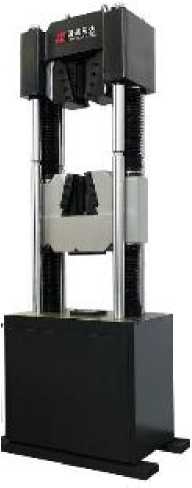

Рисунок № 3

Внешний вид.
Машины универсальные испытательные гидравлические
Рисунок № 4

Внешний вид.
Машины универсальные испытательные гидравлические

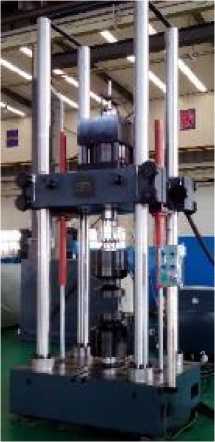

Рисунок № 5

Внешний вид.
Машины универсальные испытательные гидравлические
Рисунок № 6

Внешний вид.
Машины универсальные испытательные гидравлические

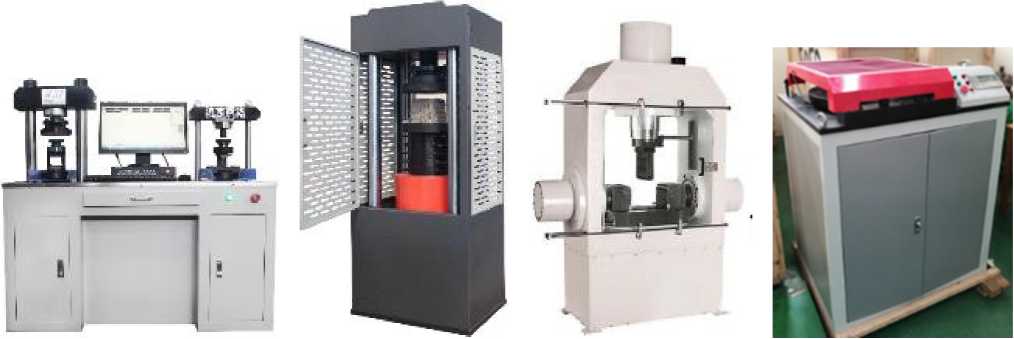

Рисунок № 7

Внешний вид.
Машины универсальные испытательные гидравлические
Рисунок № 8

Внешний вид.
Машины универсальные испытательные гидравлические

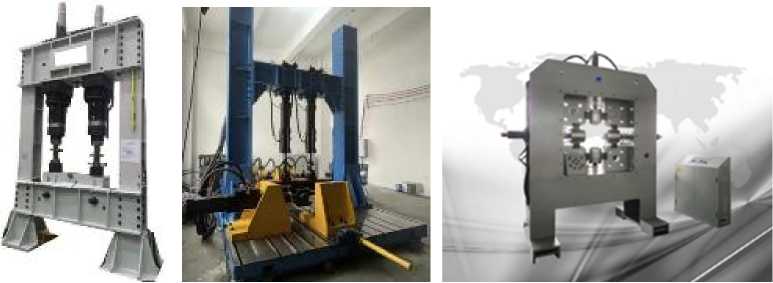

Рисунок № 9

Внешний вид.
Машины универсальные испытательные гидравлические

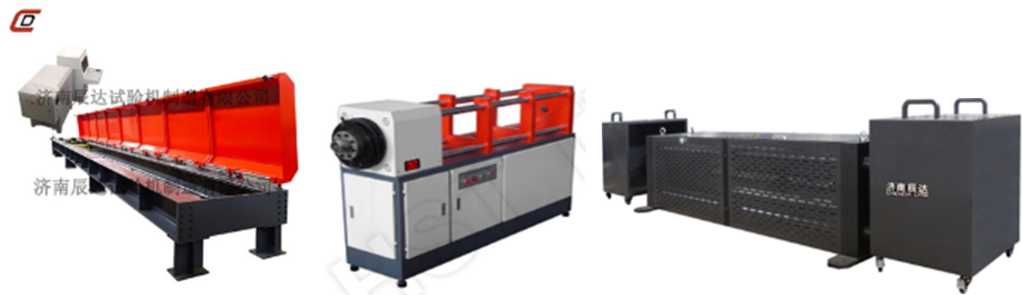

Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Лист № 15
Всего листов 16
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5.2 «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840;
Стандарт предприятия JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD., Китай.
ПравообладательJINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD., Китай
Адрес: No. 687 Songzhuang Industrial Park, Huaiyin District Jinan city Shandong China PR Телефон: +8653161311368; +8618615172109
E-mail: jncdtester@163.com
Web-сайт: www.cdshiyanji.com
Изготовитель
JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD., КитайАдрес: No. 687 Songzhuang Industrial Park, Huaiyin District Jinan city Shandong China PR Телефон: +8653161311368; +8618615172109
E-mail: jncdtester@163.com
Web-сайт: www.cdshiyanji.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD., КитайАдрес: No. 687 Songzhuang Industrial Park, Huaiyin District Jinan city Shandong China PR Телефон: +8653161311368; +8618615172109
E-mail: jncdtester@163.com
Web-сайт: www.cdshiyanji.com
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение штока гидроцилиндра и соответствующую нагрузку, прикладываемую к образцу. В процессе работы величина приложенной нагрузки и перемещения преобразуются тензорезисторным датчиком силы и датчиком перемещений в показания машины и сигналы управления испытаниями.
Конструктивно машины состоят из силозадающего модуля с электрогидравлической станцией, блока измерений и управления.
Силозадающий модуль с электрогидравлической станцией состоит из гидравлического привода, высокоскоростного электроуправляемого клапана, рамы, гидроцилиндра (нескольких гидроцилиндров), встроенной или отдельной гидравлической станции, стойки управления и переносного пульта оператора (опционально). Гидроцилиндр (гидроцилиндры) может быть расположен вертикально на траверсе или встроен в нижнее основание рамы; расположен горизонтально на раме или вертикально и горизонтально на одном силовом модуле. В зависимости от исполнения нагружающая рама может располагаться как в вертикальной, так и горизонтальной плоскости, также возможно наличие дополнительных зон испытаний.
Блок измерений и управления представляет собой устройство на базе персонального компьютера с установленным специализированным программным обеспечением. Блок измерений и управления регистрирует выходные электрические сигналы от датчиков силы и перемещения, обрабатывает полученную информацию и формирует сигналы управления. Переносной пульт оператора позволяет задавать перемещение штока гидроцилиндра при позиционировании в процессе подготовки испытаний.
Диапазон измерений силы обеспечивается универсальным (работающим в режимах растяжения и сжатия) тензорезисторным датчиком силы. Машины комплектуются одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, указанным в индивидуальных технических паспортах на машины.
Диапазон измерений перемещения штока гидроцилиндра обеспечивается датчиком перемещений (энкодером). Сигналы от датчиков поступают в блок измерения и управления.
Дополнительно машины могут быть укомплектованы датчиками продольной и (или) поперечной деформации (экстензометрами) с различными диапазонами измерений,
Лист № 2 Всего листов 16 отвечающими требованиям испытаний образцов. По виду контакта с испытываемым образцом датчики продольной и поперечной деформации могут быть контактными или бесконтактными и могут быть интегрированы в силозадающий модуль машин.
Машины имеют кнопку аварийной остановки и автоматический выключатель (на рабочем месте оператора), предотвращающие поломку механизмов и составных частей машин при превышении допустимых нагрузок.
Машины могут быть укомплектованы: программно-техническим комплексом (персональный компьютер, принтер, линия связи для подключения к блоку измерений и управления), термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию заказчика.
Выпускаемые модификации машин отличаются: конструкцией отдельных модулей и блоков, дизайном, диапазонами измерений силы, диапазонами перемещения штока гидроцилиндра, диапазонами задания скорости штока гидроцилиндра, габаритными размерами и массой, параметрами электрического питания. Цвет внешнего вида машин может определяться требованием заказчика.
Машины универсальные испытательные гидравлические ALSI-TECH 1 выпускаются в следующих модификациях, отличающихся классификацией по исполнению.
Расшифровка модификации машин: ALSI-TECH 1-A.B, где: ALSI-TECH - обозначение типа машин;
-
1 - обозначение серии машин испытательных универсальных гидравлических; A - верхний предел диапазона измерений силы, принимающий значения: 10 (10кН);
15 (15кН); 25 (25 кН); 50 (50 кН); 100 (100 кН); 125 (125 кН);150 (150 кН); 200 (200 кН); 250 (250 кН); 300 (300кН); 400 (400 кН); 500 (500 кН); 600 (600 кН); 800 (800 кН); 1000 (1000 кН); 1200 (1200 кН); 1500 (1500 кН); 2000 (2000 кН); 2500 (2500 кН); 3000 (3000 кН); 4000 (4000 кН); 5000 (5000 кН).
В - классификация по исполнению силозадающего модуля- 1, 2, 3, 4, 5, 6, 7:
-
1 - Машины имеют однозонное исполнение с верхним расположением главного цилиндра.
-
2 - Машины имеют две рабочие зоны, расположенные одна над другой, верхнюю и нижнюю, с нижним расположением главного цилиндра.
-
3 - Машины выполнены в стендовом исполнении, как настольные, так и напольные, с верхним расположением главного цилиндра.
-
4 - Машины однозонные с нижним расположением главного цилиндра.
-
5 - Машины для проведения испытаний на сжатие и изгиб.
-
6 - Машины стендового исполнения с несколькими рабочими цилиндрами, расположенными вертикально, горизонтально, с уклоном и т.д.
-
7 - Горизонтальное исполнение машин. Общий вид машин представлен на рисунках с 1 по 7.
Рисунок 1 - Общий вид машин
ALSI-TECH 1-А.1
Рисунок 2 - Общий вид машин
ALSI-TECH 1-А.2

Рисунок 3 - Общий вид машин
ALSI-TECH 1-А.3

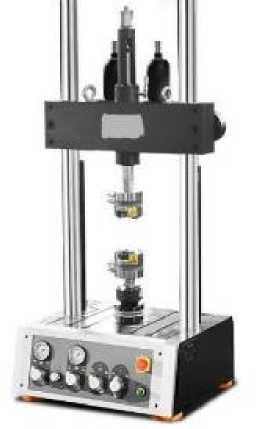

Рисунок 4 - Общий вид машин
ALSI-TECH 1-А.4
Рисунок 5 - Общий вид машин
ALSI-TECH 1-А.5

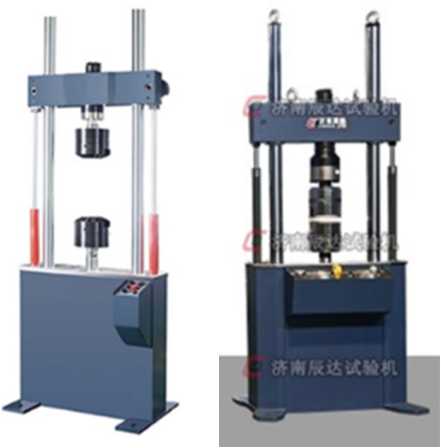

Рисунок 6 - Общий вид машин
ALSI-TECH 1-А.6
Рисунок 7 - Общий вид машин
ALSI-TECH 1-А.7
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на задней стороне основания машины, отображающую информацию о модификации машины и заводском номере, а также изучения эксплуатационных документов (руководство по эксплуатации, технический паспорт), которые входят в обязательный комплект поставки машины и содержат информацию о метрологических и технических характеристиках машины.
Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати. Место нанесения маркировочной таблички на примере машин ALSI-TECH 1-А.2 и ALSI-TECH 1-А.5 представлено на рисунке 8. Обозначение мест нанесения заводского номера и модификации машин указано на рисунке 9.

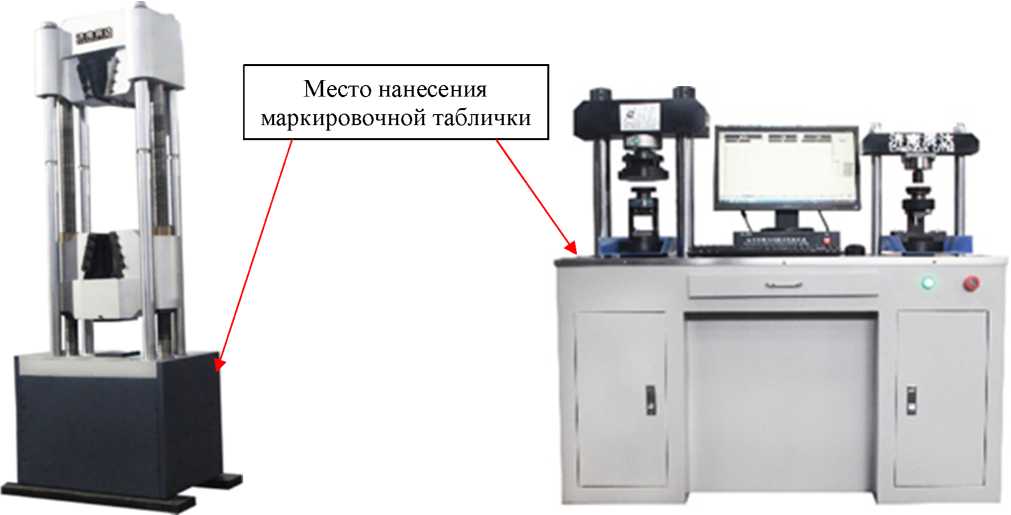

Рисунок 8 - Место нанесения маркировочной таблички на примере машин
ALSI-TECH 1-А.2 и ALSI-TECH 1-А.5
Место нанесения заводского номера
MICROCOMPUTER CONTROLLED HYDRAULIC
UNIVERSAL TESTING MACHINE
Model: ALSI-TECH 1-1000.2
Date: 2024.04
Д’ЛМЛИ СНОСА TESTING MACHINE HANUFACTURI NG CO. . LTD
Рисунок 9 - Обозначение мест нанесения заводского номера и модификации машин
Пломбировка машин не предусмотрена.
Нанесение знака поверки на машины не предусмотрено.
аблица 19 -
|
Наименование |
Обозначение |
Количество |
|
Машина универсальная испытательная гидравлическая ALSI-TECH 1 |
модификация в соответствии с договором поставки |
1 шт. |
|
Дополнительный датчик силы* |
модель (модификация) в соответствии с договором поставки |
**шт. |
|
Датчик деформации (экстензометр)* |
модель (модификация) в соответствии с договором поставки |
**шт. |
|
Г идравлическая насосная станция |
- |
1 шт. |
|
Программное обеспечение на CD или USB носителе |
тип ПО в соответствии с договором поставки |
1 шт. |
|
Персональный компьютер или ноутбук* |
- |
1 шт. |
|
Приспособления для удержания, фиксации или захвата испытываемого образца* |
- |
**компл. |
|
Пульт оператора ручного управления с устройством соединительным* |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Технический паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* Наличие в зависимости от договора поставки. ** Количество в зависимости от договора поставки и модификации машины. | ||
