Номер по Госреестру СИ: 95194-25
95194-25 Линейки охватывающие (циркометры) ЛИОД
(Обозначение отсутствует)
Назначение средства измерений:
Линейки охватывающие (циркометры) ЛИОД (далее по тексту - циркометры) предназначены для измерений линейных размеров: длины окружности внешней и внутренней поверхностей, внешних и внутренних диаметров труб и других объектов округлой формы.

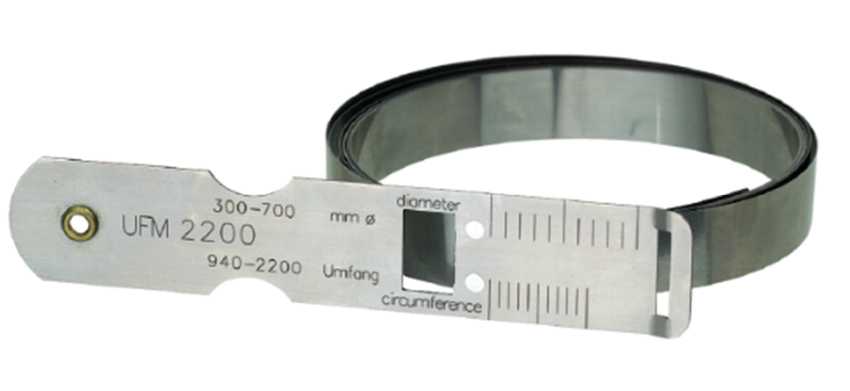

Внешний вид.
Линейки охватывающие (циркометры) ЛИОД
Рисунок № 1
Внешний вид.
Линейки охватывающие (циркометры) ЛИОД
Рисунок № 2
Общие сведения
Дата публикации - 17.04.2025
Срок свидетельства - 15.04.2030
Номер записи - 196968
ID в реестре СИ - 1425005
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UFM 4720 мод. 181804, UFM 4720 мод. 181604, UFM 4720 181804, UFM 4720, UFM 3780, UFM 3460 мод.181803, UFM 3460 мод.181603, UFM 3460 мод. 181803, UFM 3460 мод. 181603, UFM 3460, UFM 2200 мод.181802, UFM 2200 мод.181602, UFM 2200 мод. 183002, UFM 2200 мод. 1818612, UFM 2200 мод. 181802, UFM 2200 мод. 181612, UFM 2200, UFM 11310 мод. 183009-G, UFM 11310 мод. 183009, IUB 2200 мод.181712,
Производитель
Изготовитель - Vogel-Germany GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 130
Выдано извещений - 1
Кол-во периодических поверок - 116
Кол-во средств измерений - 72
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№740 от 2025.04.15 Об утверждении типов средств измерений (15)
№740 от 2025.04.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Линейки охватывающие (циркометры) ЛИОД (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Линейки охватывающие (циркометры) ЛИОД (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 125 | 11 | 10 | 115 | 1 | 120 | 10 | 110 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Линейки охватывающие (циркометры) ЛИОД (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Подготовка к работе и проведение измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Линейки охватывающие (циркометры) ЛИОД. Стандарт предприятия.
ПравообладательVogel-Germany GmbH & Co. KG, Германия
Адрес: OssenpaB 4, D-47623 Kevelaer
Телефон: +49 (0)2832/9239
Факс: +49 (0)2832/3621
E-mail: info@vogel-germany.de
Web-сайт: www.vogel-germany.de
Изготовитель
Vogel-Germany GmbH & Co. KG, ГерманияАдрес: OssenpaB 4, D-47623 Kevelaer
Телефон: +49 (0)2832/9239
Факс: +49 (0)2832/3621
E-mail: info@vogel-germany.de
Web-сайт: www.vogel-germany.de
Испытательный центр
Общество с ограниченной ответственностью «Омега Тест Групп» (ООО «ОТГ») Юридический адрес: 142117, Московская обл., г. Подольск, ул. Кирова, д. 62А, оф.102 Адрес осуществления деятельности: 111141, г. Москва, ул. Плеханова, д. 15А стр. 3, помещ. 68/1, ком. 197-229Телефон (факс): +7 (499) 302-01-37
E-mail: info@omega-tg.com
Web-сайт: omega-tg.com
Правообладатель
Vogel-Germany GmbH & Co. KG, ГерманияАдрес: OssenpaB 4, D-47623 Kevelaer
Телефон: +49 (0)2832/9239
Факс: +49 (0)2832/3621
E-mail: info@vogel-germany.de
Web-сайт: www.vogel-germany.de
Принцип действия циркометров основан на измерении линейных размеров объектов округлой формы методом непосредственной оценки совпадения делений измерительной шкалы на ленте с делениями на нониусе накладки циркометра.
Циркометр состоит из накладки с закрепленной к ней лентой. На края плоской поверхности ленты нанесены две измерительные шкалы: нижняя - для измерений длины окружности, и верхняя - для измерений диаметра. На начальном конце ленты закреплена накладка. Накладка выполнена в виде пластины с двумя отверстиями, в которые продевается другой конец ленты циркометра. Между этими отверстиями на края плоской поверхности накладки нанесены две шкалы нониуса: нижняя - для измерений длины окружности, и верхняя -для измерений диаметра.
Циркометры изготавливаются в следующих исполнениях: UFM 950, UFM 2200, UFM 3460, UFM 3780, UFM 4720, UFM 5980, UFM 7230, UFM 7540, UFM 8500, UFM 9760, UFM 11010, UFM 11310 (для измерений внешних диаметров и длин окружностей) и IUB 1150, IUB 2200, IUB 3460, IUB 4720, IUB 5980, IUB 7230, IUB 8500 (для измерений внутренних диаметров и длин окружностей), которые отличаются метрологическими и техническими характеристиками.
Обозначения модификаций циркометров производится согласно таблицам 1 - 2 в виде xxxxyz или xxxxyz-g. Циркометры изготавливаются из углеродистой или нержавеющей стали. Измерительные шкалы на поверхность циркометра наносятся методом травления, травления фона, лазерной гравировкой или окраски с нанесением полиамидного покрытия.
Таблица 1 - Модификации циркометров исполнения UFM
|
Обозначение |
Значение |
Расшифровка |
|
xxxx - число, обозначающее метод нанесения шкалы на ленту |
1816 |
травление |
|
1818 |
лазерная гравировка | |
|
1830 |
травление фона | |
|
y - число, обозначающее материал |
1 |
углеродистая сталь |
|
0 |
нержавеющая сталь | |
|
z - число, обозначающее размер |
от 1 до 9 |
в зависимости от диапазона |
|
g - буква, обозначающая покрытие |
G |
окраска с нанесением полимерного покрытия |
|
- |
без покрытия |
аблица 2 - Модификации циркометров исполнения IUB
|
Обозначение |
Значение |
Расшифровка |
|
xxxx - число, обозначающее метод нанесения шкалы на ленту |
1817 |
лазерная гравировка |
|
y - число, обозначающее материал |
1 |
нержавеющая сталь |
|
z - число, обозначающее размер |
от 1 до 7 |
в зависимости от диапазона |
Исполнение UFM 950 изготавливаются в следующих модификациях: 181601, 181611, 181801, 181811, 183001, 183001-G.
Исполнение UFM 2200 изготавливаются в следующих модификациях: 181602, 181612, 181802, 181812, 183002, 183002-G.
Исполнение UFM 3460 изготавливаются в следующих модификациях: 181603, 181613, 181803, 181813.
Исполнение UFM 3780 изготавливаются в следующих модификациях: 183003, 183003-G.
Исполнение UFM 4720 изготавливаются в следующих модификациях: 181604, 181614, 181804, 181814, 183004, 183004-G.
Исполнение UFM 5980 изготавливаются в следующих модификациях: 181605, 181615, 181805, 181815, 183005, 183005-G.
Исполнение UFM 7230 изготавливаются в следующих модификациях: 181606, 181616, 181806, 181816.
Исполнение UFM 7540 изготавливаются в следующих модификациях: 183006, 183006-G.
Исполнение UFM 8500 изготавливаются в следующих модификациях: 181607, 181617, 181807, 181817, 183007, 183007-G.
Исполнение UFM 9760 изготавливаются в следующих модификациях: 181608, 181618, 181808, 181818, 183008, 183008-G.
Исполнение UFM 11010 изготавливаются в следующих модификациях: 181609, 181619, 181809, 181819.
Исполнение UFM 11310 изготавливаются в следующих модификациях: 183009, 183009-G.
Исполнение IUB 1150 изготавливается в одной модификации: 181711.
Исполнение IUB 2200 изготавливается в одной модификации: 181712.
Исполнение IUB 3460 изготавливается в одной модификации: 181713.
Исполнение IUB 4720 изготавливается в одной модификации: 181714.
Исполнение IUB 5980 изготавливается в одной модификации: 181715.
Исполнение IUB 7230 изготавливается в одной модификации: 181716.
Исполнение IUB 8500 изготавливается в одной модификации: 181717. Пломбирование циркометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на накладку циркометра методом гравировки.

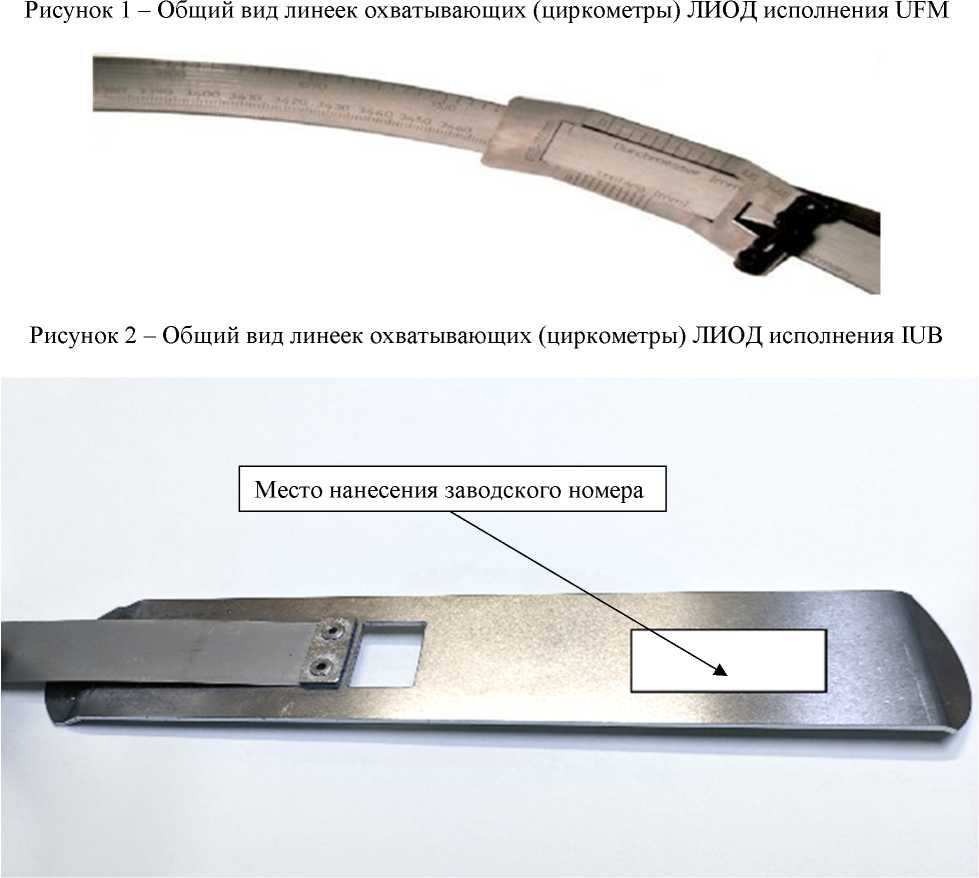

Фотографии общего вида циркометров представлены на рисунках 1 - 2.
Место нанесения заводского номера указано на рисунке 3.
Рисунок 3 - Место нанесения заводского номера
|
Таблица 3 -М |
етрологические характеристики | ||||
|
Исполнение |
Модификация |
Диапазон измерений, мм |
Допускаемое отклонение от номинального значения длины между начальным и любым штрихом шкалы длины окружности, мм |
Пределы допускаемой абсолютной погрешности при измерении диаметра, мм | |
|
длины окружности |
диаметра | ||||
|
UFM 950 |
181601 |
от 60 до 950 |
от 20 до 300 |
±0,7 |
±0,3 |
|
181611 | |||||
|
181801 | |||||
|
181811 | |||||
|
183001 | |||||
|
183001-G | |||||
|
UFM 2200 |
181602 |
от 940 до 2200 |
от 300 до 700 |
±1,2 |
±0,4 |
|
181612 | |||||
|
181802 | |||||
|
181812 | |||||
|
183002 |
от 60 до 2200 |
от 20 до 700 | |||
|
183002-G | |||||
|
UFM 3460 |
181603 |
от 2190 до 3460 |
от 700 до 1100 |
±1,8 |
±0,6 |
|
181613 | |||||
|
181803 | |||||
|
181813 | |||||
|
UFM 3780 |
183003 |
от 60 до 3780 |
от 20 до 1200 | ||
|
183003-G | |||||
|
UFM 4720 |
181604 |
от 3450 до 4720 |
от 1100 до 1500 |
±2,0 |
±0,7 |
|
181614 | |||||
|
181804 | |||||
|
181814 | |||||
|
183004 |
от 60 до 4720 |
от 20 до 1500 | |||
|
183004-G | |||||
|
UFM 5980 |
181605 |
от 4710 до 5980 |
от 1500 до 1900 |
±2,5 |
±0,8 |
|
181615 | |||||
|
181805 | |||||
|
181815 | |||||
|
183005 |
от 60 до 5980 |
от 20 до 1900 | |||
|
183005-G | |||||
|
UFM 7230 |
181606 |
от 5960 до 7230 |
от 1900 до 2300 |
±2,7 |
±0,9 |
|
181616 | |||||
|
181806 | |||||
|
181816 | |||||
|
UFM 7540 |
183006 |
от 60 до 7540 |
от 20 до 2400 | ||
|
183006-G | |||||
|
Продолжение таблицы 3 | |||||
|
Диапазон измерений, мм |
Допускаемое | ||||
|
отклонение от |
Пределы | ||||
|
номинального |
допускаемой | ||||
|
Исполнение |
Модификация |
длины |
значения длины |
абсолютной | |
|
диаметра |
между начальным |
погрешности при | |||
|
окружности |
и любым штрихом |
измерении | |||
|
шкалы длины |
диаметра, мм | ||||
|
окружности, мм | |||||
|
181607 | |||||
|
181617 |
от 7220 до |
от 2300 до | |||
|
UFM 8500 |
181807 |
8500 |
2700 |
±3,0 |
±1,0 |
|
181817 | |||||
|
183007 |
от 60 до |
от 20 до | |||
|
183007-G |
8500 |
2700 | |||
|
181608 | |||||
|
181618 |
от 8480 до |
от 2700 до | |||
|
UFM 9760 |
181808 |
9760 |
3100 |
±3,3 |
±1,1 |
|
181818 | |||||
|
183008 |
от 60 до |
от 20 до | |||
|
183008-G |
9760 |
3100 | |||
|
181609 | |||||
|
UFM 11010 |
181619 |
от 9730 до |
от 3100 до | ||
|
181809 |
11010 |
3500 |
±3,6 |
±1,2 | |
|
181819 | |||||
|
UFM 11310 |
183009 |
от 60 до |
от 20 до | ||
|
183009-G |
11310 |
3600 | |||
|
IUB 1150 |
181711 |
от 720 до |
от 230 до |
±0,7 |
±0,3 |
|
1150 |
490 | ||||
|
IUB 2200 |
181712 |
от 940 до |
от 300 до |
±1,2 |
±0,4 |
|
2200 |
700 | ||||
|
IUB 3460 |
181713 |
от 2190 до |
от 700 до |
±1,8 |
±0,6 |
|
3460 |
1100 | ||||
|
IUB 4720 |
181714 |
от 3450 до |
от 1100 до |
±2,0 |
±0,7 |
|
4720 |
1500 | ||||
|
IUB 5980 |
181715 |
от 4710 до |
от 1500 до |
±2,5 |
±0,8 |
|
5980 |
1900 | ||||
|
IUB 7230 |
181716 |
от 5970 до |
от 1900 до |
±2,7 |
±0,9 |
|
7230 |
2300 | ||||
|
IUB 8500 |
181717 |
от 7220 до |
от 2300 до |
±3,0 |
±1,0 |
|
8500 |
2700 | ||||
Таблица 4 - Основные технические характеристики (габаритные размеры и масса)
|
Исполнение |
Г абаритные размеры (в транспортировочном виде), мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Толщина | ||
|
UFM 950 |
0,080 | |||
|
UFM 2200 |
0,110 | |||
|
UFM 3460 |
0,160 | |||
|
UFM 3780 |
0,170 | |||
|
UFM 4720 |
0,190 | |||
|
UFM 5980 |
0,220 | |||
|
UFM 7230 |
0,250 | |||
|
UFM 7540 |
0,260 | |||
|
UFM 8500 |
0,290 | |||
|
UFM 9760 |
150 |
150 |
40 |
0,350 |
|
UFM 11010 |
0,450 | |||
|
UFM 11310 |
0,500 | |||
|
IUB 1150 |
0,080 | |||
|
IUB 2200 |
0,110 | |||
|
IUB 3460 |
0,160 | |||
|
IUB 4720 |
0,190 | |||
|
IUB 5980 |
0,220 | |||
|
IUB 7230 |
0,250 | |||
|
IUB 8500 |
0,290 | |||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Цена деления шкалы ленты, мм |
1 |
|
Цена деления шкалы нониуса, мм |
0,1 |
|
Толщина ленты циркометра, мм |
от 0,1 до 1,2 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
