Номер по Госреестру СИ: 95141-25
95141-25 Резервуар стальной вертикальный цилиндрический
(РВСП-10000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВСП-10000 (далее - РВСП) предназначен для измерения объема жидкости.

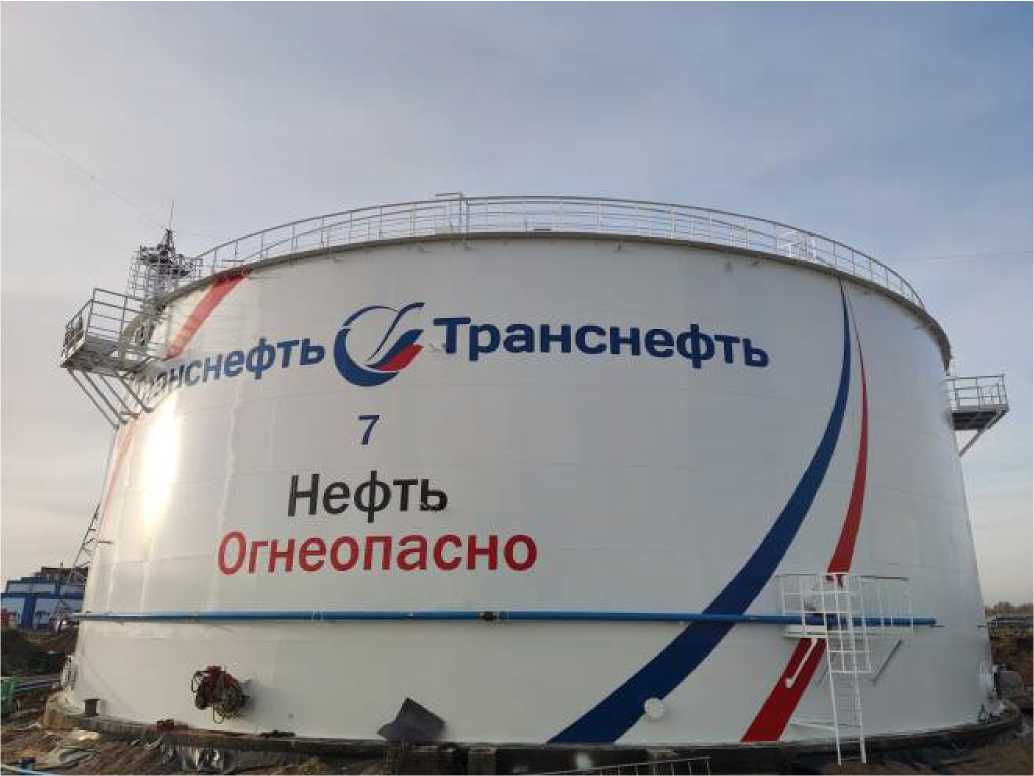

Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 «Измерение объема жидкости в резервуаре» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Транснефть-Западная Сибирь»
(АО «Транснефть-Западная Сибирь»)
ИНН 5502020634
Юридический адрес: 644033, Омская обл., г. Омск, ул. Красный Путь, д. 111 к. 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: httpsV/тцсм.рф
Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.
РВСП представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей, оснащенный дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточным устройством, приборами контроля и сигнализации.
Место расположения РВСП, заводской номер 7: АО «Транснефть — Западная Сибирь», Ишимское РНУ, НПС «Вагай».
Пломбирование РВСП не предусмотрено. Заводской номер нанесен на стенку резервуара и указан в паспорте. Нанесение знака поверки на РВСП не предусмотрено.
Общий вид РВСП представлен на рисунке 1.
Рисунок 1 - Общий вид РВСП
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Назначенный срок службы, лет |
50 |
