Условное обозначение модификаций газоанализаторов и шифр КД

Тип

газоанализатора

Определяемые компоненты по выбору заказчика

Типы устанавливаемых датчиков

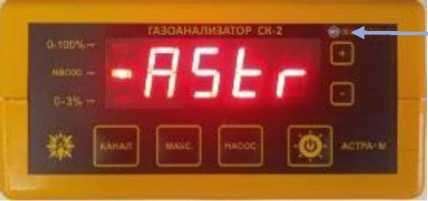

СК-2-ПМ

КРАГ.413.226.901-01

комбинированный, портативный, одноканальный или многоканальный

Кислород (О2), метан (СН4), пропан (С3Н8), оксид углерода (СО), диоксид углерода (СО2), водород (Н2), сероводород (H2S).

Термокаталитический (ТК), термокондуктометрический (ТКМ), электрохимический (ЭХ), оптический (О)

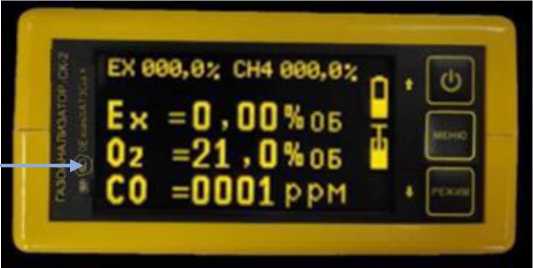

СК-2-Ex

КРАГ.413.226.901-02

комбинированный, портативный, одноканальный или многоканальный

Метан (СН4), пропан (С3Н8), водород (Н2).

Термокаталитический

(ТК)

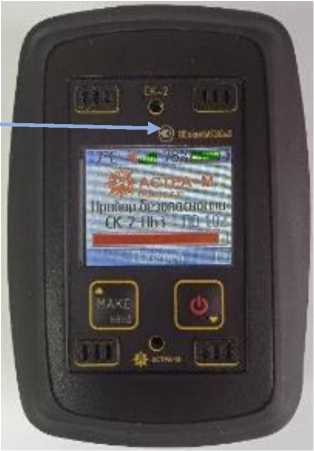

СК-2-ПБ

КРАГ.413.226.901-03

газоанализатор-сигнализатор портативный, одноканальный или многоканальный, диффузионный

Кислород (О2), метан (СН4), пропан (С3Н8), оксид углерода (СО), диоксид углерода (СО2), водород (Н2), сероводород (H2S).

Термокаталитический (ТК), электрохимический (ЭХ), оптический (О)

Наименование

Обозначение

Количество

Газоанализатор

СК-2

1 шт.

Руководство по эксплуатации

КРАГ.413.226.901-ХХ¹⁾ РЭ

1 экз.

Паспорт

КРАГ.413.226.901-ХХ¹⁾ ПС

1 экз.

Зарядное устройство

-

1 шт.

Для газоанализаторов модификаций СК-2-ПМ, СК-2-Ex

Защитный кожаный чехол

-

1 шт.

Штанга для забора проб

-

по запросу

Штанга телескопическая для наземного применения

-

по запросу

Технологическая трубка для отбора газа

-

по запросу

Картридж с силикагелем

-

при комплектации прибора ТКМ датчиком

Для газоанализаторов модификаций СК-2-

ПБ

Защитный прорезиненный чехол

-

1 шт.

Маска поверочная

-

1 шт.

Груша для забора проб

-

по запросу

¹⁾ XX - цифровой код, соответствующий конкретной модификации прибора: 01 - для модификации СК-2-ПМ, 02 - для модификации СК-2-Ех, 03 - для модификации СК-2-ПБ.

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Тип сенсора

Пределы допускаемой основной абсолютной погрешности измерений

Температурный диапазон эксплуатации в режиме измерений, ^оС

Время установления показаний, T0.9, с, не более

Кислород (О2)

от 0 до 25 %

ЭХ

±0,7 %

от -35 до + 50

30

Оксид углерода (СО)

от 0 до 250 млн^-1

ЭХ

±15 млн^-1

от -40 до +50

60

Метан (СН4)

от 0 до 3 %

ТК

± (0,02 + 0,08 • Сх) %

от -40 до +50

5

от 0 до 5 %

О

±0,05 • Сх (но не менее

0,1 %)

от -20 до +50

15

от -40 до +50¹⁾

от 0 до 100 %

О

±0,05 • Сх (но не менее 0,1 %)

от -20 до +50

15

от -40 до +50¹⁾

ТКМ

±(0,2 + 0,1 • Сх) %

от -40 до +50

10

Пропан (С3Н8)

от 0 до 1 %

ТК

±0,15 %

от -40 до +50

5

от 0 до 2,5 %

О

±0,05 • Сх (но не менее 0,1 %)

от -20 до +50

15

от -40 до +50¹⁾

Диоксид углерода (СО2)

от 0 до 5 %

О

±0,05 • Сх (но не менее

0,05 %)

от -20 до +50

30

Диоксид углерода (СО2)

от 0 до 100 %

О

±0,05 • Сх (но не менее 0,05 %)

от -20 до +50

30

Водород (H2)

от 0 до 2 %

ТК

±0,15 %

от -40 до +50

5

ТКМ

±0,2 %

10

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Тип сенсора

Пределы допускаемой основной абсолютной погрешности измерений

Температурный диапазон эксплуатации в режиме измерений, ^оС

Время установления показаний, T0.9, с, не более

Сероводород

JH2S)

от 0 до 100 мг/м³

ЭХ

±(2 + 0,25 • Сх) мг/м³

от -20 до +50¹⁾

30

¹⁾ Для датчиков с расширенным температурным диапазоном эксплуатации в режиме измерений по требованию заказчика.

Примечания:

• 1) Значения в таблице приведены для нормальных условий при температуре плюс (20±5) °С.

• 2) Сх - текущее измеряемое значение концентрации.

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -40 °С до +15 °С включ. и св. +25 °С до +50 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±0,5

Время прогрева (выхода на режим), с, не более:

- модификация СК-2-ПМ

120

- модификация СК-2-Ex

30

- модификация СК-2-ПБ

120

Наименование характеристики

Значение

Номинальное напряжение сменной батареи, В

4,8

Тип сменной батареи

Ni-MH

Ёмкость аккумуляторной батареи, мА^ч:

- модификации СК-2-ПМ, СК-2-Ex

3000

- модификация СК-2-ПБ

1800 или 2100¹⁾

Габаритные размеры корпуса (Д*Ш*В), мм, не более:

- модификация СК-2-ПМ

120x58x90

- модификация СК-2-Ex

120x58x90

- модификация СК-2-ПБ

105x70x43

Масса, кг, не более:

- модификация СК-2-ПМ

0,67

- модификация СК-2-Ex

0,54

- модификация СК-2-ПБ

0,4

Рабочие условия эксплуатации:

- температура окружающего воздуха, ^оС

от -40 до +50 от -40 до +45²⁾

- относительная влажность воздуха без конденсации, %, не более

95

- атмосферное давление, кПа

от 80 до 104

Напряжение холостого хода (аккумуляторная батарея), В, не более

6,2

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP54

Маркировка взрывозащиты

0Ex da ia IIA T3 Ga X³⁾ 0Ex ia IIA T3 Ga X

Наименование характеристики

Значение

• ¹⁾ В зависимости от модели установленного аккумулятора.

• ²⁾ При использовании аккумуляторов QBAT H-SC3000HP INDUSTRIAL.

• ³⁾ Если установлен термокаталитический или термокондуктометрический датчик.

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

30000
