Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков и/или аналитических модулей и зависящих от величины измеряемых показателей с последующим расчетом с помощью программного обеспечения значений, характеризующих состав или свойства контролируемой водной среды. Определение рН, массовых концентраций ионов аммония, калия проводится потенциометрическим методом с ионоселективными электродами, определение ХПК, БПК, ООУ, мутности, взвешенных веществ - оптическим методом, остальных показателей -фотометрическим методом.

При потенциометрическом методе осуществляется непрерывное измерение потенциала электрода, пропорциональное концентрации определяемого иона относительно электрода сравнения. При фотометрическом методе определении к аликвоте анализируемой пробы добавляется один или несколько реагентов, с которыми определяемое вещество образует окрашенное соединение, после чего проводится измерение поглощения на соответствующей одной или нескольких длинах волн в ультрафиолетовом или инфракрасном диапазоне. Оптический метод основан на пропускании света (соответствующего диапазона длин волн) через образец и определении его рассеяния.

Конструктивно анализаторы, основанные на фотометрическом и оптическом методах, выполнены в едином корпусе, состоят из блока обработки и управления (контроллер), аналитического блока, механической и гидравлической системы подачи анализируемой пробы и реагентов, отвода продуктов реакции (в напольном или настенном исполнении). Анализаторы рН, массовых концентраций взвешенных веществ, ионов аммония, мутности, калия, БПК, нефтепродуктов выполнены в виде блока обработки и управления (контроллера), к которому подключаются первичные преобразователи в виде датчиков - измерительных электродов.

Анализаторы выпускаются в двадцати модификациях, различающихся определяемыми показателями и обозначаемыми соответственно определяемым показателям: рН (рН), мутности (Мутность), массовой концентрации взвешенных частиц (Взвешенные вещества), химического потребления кислорода (ХПК), биологического потребления кислорода (БПК), массовой концентрации анионных поверхностно-активных веществ (АПАВ), общего органического углерода (ООУ), общего железа (Общее железо), марганца (Марганец), цинка (Цинк), меди (Медь), калия (Калий), хлорид-ионов (Хлориды), сульфат-ионов (Сульфаты), фосфат-ионов (Фосфаты), общего фосфора (Фосфор), нитрат-ионов (Нитраты), нитрит-ионов (Нитриты), ионов аммония (Аммоний-ион), нефтепродуктов (Нефтепродукты). Анализаторы ООУ позволяют дополнительно проводить измерения ХПК и БПК.

Блок обработки и управления (контроллер) анализатора имеет сенсорное табло на передней панели для задания и отображения текущих режимов и результатов измерений, калибровки (градуировки), обращения к архиву результатов и журналу ошибок.

На левой боковой или задней панели корпуса анализатора предусмотрены:

• -  вывод от информационного разъёма, выполненного в виде колодки выходных сигналов (TCP/IP, ModBus RTU с использованием интерфейсов Ethernet и RS-485, аналоговый выход «токовая петля» от 4 до 20 мА, реле);

• -  входы и выходы воды;

• -  бутыли (емкости) для реагентов и сливов, а также коммуникационные соединения;

• -  входы с внешних устройств (опционально).

К блоку обработки и управления анализатора могут быть подключены другие средства измерений, а также системы коммуникации с внешними системами диспетчеризации и автоматизации.

Анализатор оснащается маркировочной табличкой, размещаемой на боковой стенке корпуса анализатора, общий вид маркировочной таблички представлен на рисунке 1. Общий вид анализаторов приведен на рисунках 2 - 4. Маркировочная табличка содержит знак утверждения типа, информацию о наименовании и модификации анализатора, производителе и заводском номере.

Заводской номер анализатора имеет буквенно-цифровой формат (от восьми до одиннадцати знаков в зависимости от модификации), наносится типографским способом.

Нанесение знака поверки на средство измерений не предусмотрено.

Наименование:

Рисунок 1 - Общий вид маркировочной таблички анализаторов жидкости промышленных ЭКО

а)

б)

в)

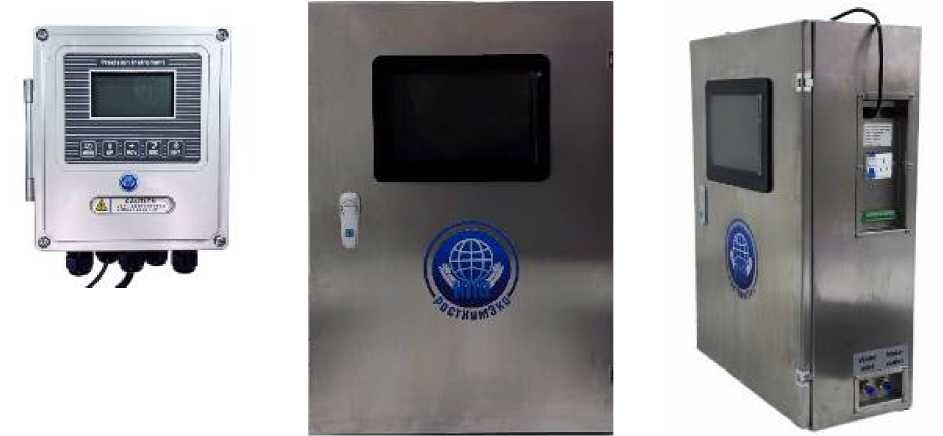

Рисунок 2 - Общий вид контроллера (а), контроллера, размещенного в шкафу управления -вид спереди (б) и вид сбоку (в).

а)                          б)

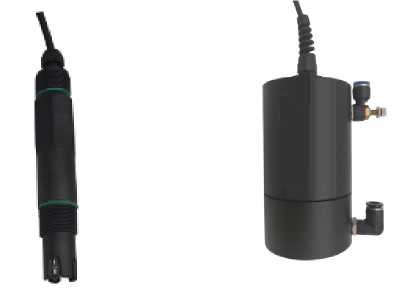

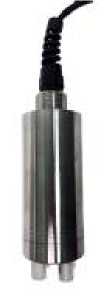

Рисунок 3 - Общий вид датчиков - электродов, применяемых в составе анализаторов жидкости промышленных ЭКО: а) рН, ионов аммония, калия; б) нефтепродуктов в) БПК;

г) взвешенных веществ, мутности

в)

г)

б)

в)

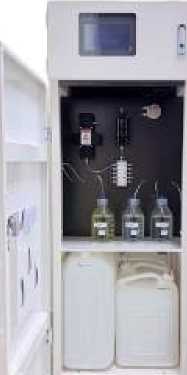

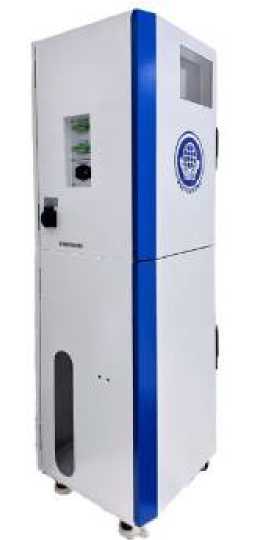

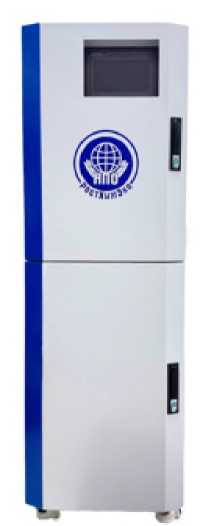

Рисунок 4 - Общий вид анализаторов жидкости промышленных ЭКО а) настенного исполнения б) напольного исполнения вид спереди и (в) - вид сбоку

Таблица 4 -

представлены в таблицах 2 и 3.

аблица 2 - Метрологические характеристики

П Продолжение таблицы 2

аблица 3 - Основные технические характеристики
