Номер по Госреестру СИ: 95165-25
95165-25 Трансформаторы тока
(ТГ-СВЭЛ-110)
Назначение средства измерений:
Трансформаторы тока ТГ-СВЭЛ-110 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 16.04.2025
Срок свидетельства - 10.04.2030
Номер записи - 196942
ID в реестре СИ - 1424956
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТГ-СВЭЛ-110,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СвердловЭлектро - Силовые трансформаторы" (ООО "СВЭЛ - Силовые трансформаторы")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№718 от 2025.04.10 ПРИКАЗ Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока (ТГ-СВЭЛ-110)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СвердловЭлектро - Силовые трансформаторы" (ООО "СВЭЛ - Силовые трансформаторы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95165-25 10.04.2030 |
Трансформаторы тока, ТГ-СВЭЛ-110 Общество с ограниченной ответственностью "СвердловЭлектро - Силовые трансформаторы" (ООО "СВЭЛ - Силовые трансформаторы") (РОССИЯ г. Екатеринбург) |
ОТ МП |
8 лет |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Трансформаторы тока (ТГ-СВЭЛ-110)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТ" (1424) | 10 | 3 | 10 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Трансформаторы тока (ТГ-СВЭЛ-110)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на табличку технических данных трансформатора ударным методом, методом лазерной маркировки либо металлографическим способом. Так же, знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа трансформаторов тока» 0ЭТ.472.001 РЭ «Трансформатор тока ТГ-СВЭЛ-110. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Дополнительные требования к трансформаторам тока»;
0ЭТ.539.002 ТУ Трансформаторы тока ТГ-СВЭЛ-110.
ПравообладательОбщество с ограниченной ответственностью «СвердловЭлектро - Силовые трансформаторы» (ООО «СВЭЛ - Силовые трансформаторы»)
ИНН 6674239607
Юридический адрес: 620010, г. Екатеринбург, ул. Черняховского, стр. 61
Телефон: +7(343)253-50-13
E-mail: info@svel.ru
Изготовитель
Общество с ограниченной ответственностью «СвердловЭлектро - Силовые трансформаторы» (ООО «СВЭЛ - Силовые трансформаторы»)ИНН: 6674239607
Юридический адрес: 620010, г. Екатеринбург, ул. Черняховского, стр. 61
Адрес места осуществления деятельности: 620010, г. Екатеринбург, ул. Альпинистов,
стр. 57/2
Телефон: +7(343)253-50-13
E-mail: info@svel.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2 лит. А, помещ. I
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «СвердловЭлектро - Силовые трансформаторы» (ООО «СВЭЛ - Силовые трансформаторы»)ИНН 6674239607
Юридический адрес: 620010, г. Екатеринбург, ул. Черняховского, стр. 61
Телефон: +7(343)253-50-13
E-mail: info@svel.ru
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы тока ТГ-СВЭЛ-110 предназначены для установки в открытые (ОРУ) или закрытые распределительные устройства (ЗРУ) с заземленной нейтралью.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерений и защиты).
Первичная обмотка трансформатора (конструктивное исполнение состоит из блоков переключения первичной обмотки, внутренних токоведущих стержней и наружных токоведущих шин. При изменении положения перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации будет соответствовать положение перемычек, при котором ток от вывода Л1 до вывода Л2 будет протекать через все токоведущие части последовательно, максимальному - при котором ток будет протекать только через внутренние токоведущие стержни. Обмотки помещены в герметичный резервуар, который заполнен газом, являющимся изолирующей средой и главной изоляцией.
Для климатического исполнения У1 по ГОСТ 15150-69 в качестве главной изоляции используется элегаз (шестифтористая сера SF6). Для климатического исполнения УХЛ1 по ГОСТ 15150-69 в качестве главной изоляции используется смесь газов: элегаз (SF6) и азот (N2) в отношении 2:3 по давлению (40% элегаза и 60% азота). Заполнение трансформатора газом производится через клапан автономной герметизации. Для контроля плотности газа применяется сигнализатор плотности. Элементы первичной обмотки закреплены внутри резервуара, при этом вывод Л2 электрически соединен с резервуаром, то есть последний находится под высоким потенциалом. Для защиты трансформатора от чрезмерного повышения давления (например, при заполнении газом или внутреннем дуговом перекрытии) в резервуаре имеется предохранительная мембрана. В случае срабатывания мембраны, выброс газа наружу происходит вверх под углом.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных трансформатора ударным способом, методом лазерной маркировки, либо иным методом, гарантируемым читаемость на протяжении всего срока эксплуатации.
Знак поверки наносится на табличку технических данных трансформатора ударным методом, методом лазерной маркировки либо металлографическим способом.
Общий вид трансформатора и место нанесения заводского номера, знака поверки, знака утверждения типа представлены на рисунке 1. Место пломбировки от несанкционированного доступа представлено на рисунке 2.
Место нанесения заводского номера, знака утверждения тина и знака поверки

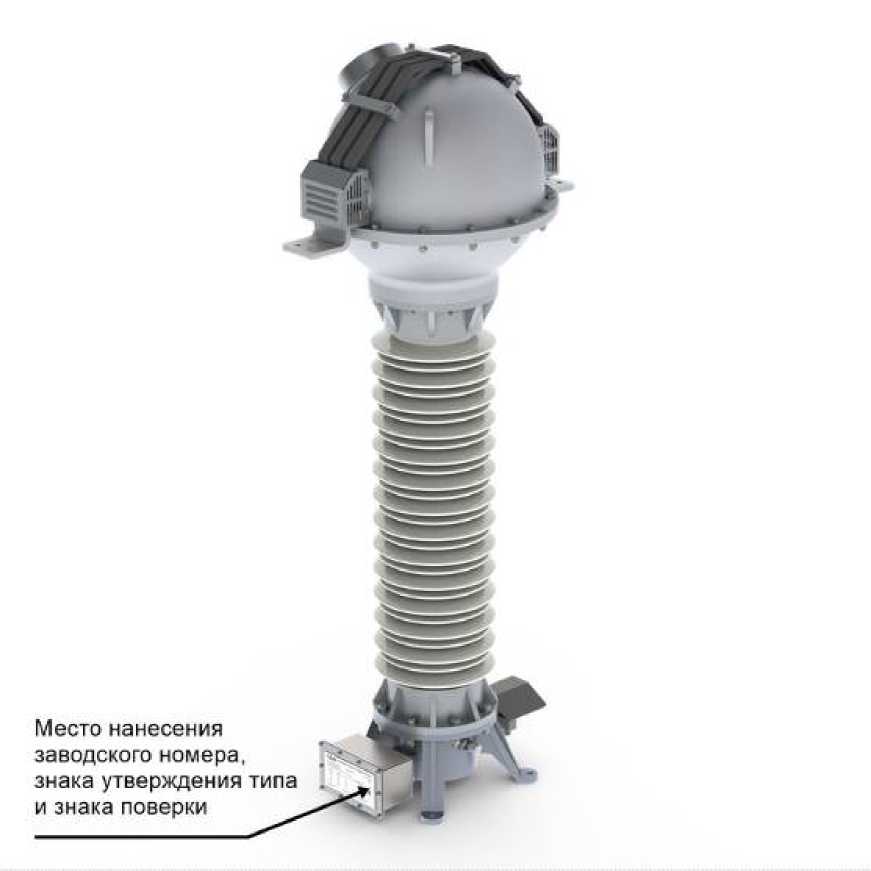

Рисунок 1 - Общий вид трансформатора и место нанесения заводского номера, знака поверки, знака утверждения типа

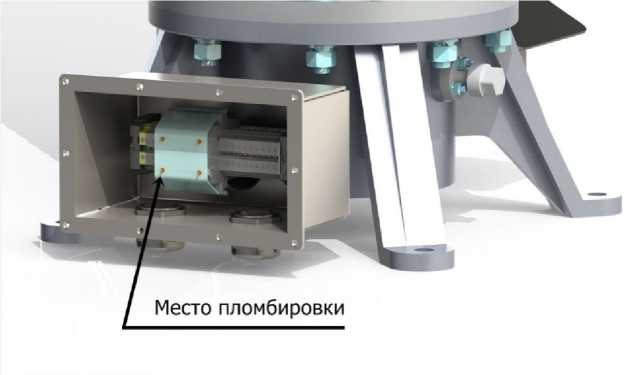

Рисунок 2 - Место пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Трансформатор тока |
ТГ-СВЭЛ-110 |
1 |
|
Паспорт |
0ЭТ.485.002 ПС |
1 |
|
Руководство по эксплуатации |
0ЭТ.472.001 РЭ |
1* |
|
Паспорт сигнализатора плотности |
- |
1 |
|
Руководство по эксплуатации сигнализатора плотности |
- |
1* |
|
ЗИП |
- |
1 |
|
Примечание: *- На партию из 3 трансформаторов, поставляемых на один адрес | ||
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальная частота напряжения сети, Г ц |
50 или 60* |
|
Номинальный первичный ток, А |
от 50 до 3000 |
|
Номинальный вторичный ток, А |
1 и 5 |
|
Количество вторичных обмоток, шт |
от 1 до 7 |
|
Класс точности вторичных обмоток:
|
0,2S; 0,5S; 0,2; 0,5 5P, 5PR, 10P, 10PR |
|
Номинальная вторичная нагрузка при
|
от 3 до 100 0,5; 1; 2; 2,5; 5 |
|
Номинальная предельная кратность вторичных обмоток защиты, Кном |
от 10 до 40 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений и учета, КБном |
от 5 до 40 |
|
* Только для трансформаторов, предназначенных для поставок на экспорт. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
970х650х2030 |
|
Масса, кг, не более |
400 |
|
Условия эксплуатации:
-УХЛ1, ос |
от -45 до +40 от -60 до +40 |
|
- относительная влажность при 25 °C, %, не более |
98 от 86,6 до 106,7 |
- атмосферное давление, кПа Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
4405 |
|
Срок службы, лет, не менее |
40 |
|
- атмосферное давление, кПа |
