Номер по Госреестру СИ: 95163-25
95163-25 Течеискатель масс-спектрометрический гелиевый
(NHJ-600)
Назначение средства измерений:
Течеискатель масс-спектрометрический гелиевый NHJ-600 (далее - течеискатель) предназначен для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости или заполнение гелием, либо смесью газов, содержащих гелий.
Внешний вид.
Течеискатель масс-спектрометрический гелиевый
Рисунок № 1
Общие сведения
Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196940
ID в реестре СИ - 1424954
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Anhui Nuoyi Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№718 от 2025.04.10 ПРИКАЗ Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Течеискатель масс-спектрометрический гелиевый (NHJ-600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Anhui Nuoyi Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95163-25 |
Течеискатель масс-спектрометрический гелиевый, NHJ-600 Anhui Nuoyi Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95400-25 30.04.2030 |
Течеискатели масс-спектрометрические гелиевые , HLeakDek Anhui Nuoyi Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Течеискатель масс-спектрометрический гелиевый (NHJ-600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Течеискатель масс-спектрометрический гелиевый (NHJ-600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Течеискатель имеет встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием либо смесью газов, содержащих гелий.
ПО течеискателя выполняет следующие функции:
-
- управление работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов);
-
- управление работой масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия);
-
- сбор, обработка, передача на устройство вывода и отображение измерительной информации;
-
- автоматическая диагностика состояния течеискателя.
Метрологически значимым является встроенное ПО течеискателя, влияние метрологически значимого ПО учтено при нормировании метрологических характеристик течеискателя.
Идентификационные данные ПО течеискателя представлены в Таблице 1.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V3.0.31KR |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации течеискателя.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе IV «Общие методы обнаружения утечек» документа «Течеискатель масс-спектрометрический гелиевый NHJ-600. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности
ПравообладательAnhui Nuoyi Technology Co., Ltd., Китай
Адрес: Building 14-2, Shushan International Enterprise Port, U Gu Liandong, Shushan New Industrial Park, Shushan District, Hefei city, Anhui Province, China
Web-сайт: www.ahnoy.ru
Изготовитель
Программное обеспечение Течеискатель имеет встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием либо смесью газов, содержащих гелий.
ПО течеискателя выполняет следующие функции:
-
- управление работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов);
-
- управление работой масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия);
-
- сбор, обработка, передача на устройство вывода и отображение измерительной информации;
-
- автоматическая диагностика состояния течеискателя.
Идентификационные данные ПО течеискателя представлены в Таблице 1.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V3.0.31KR |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений потока газа в вакууме по входу течеискателя, Па^м3/с (1) |
от V10-10 до V10-3 |
|
Пределы допускаемой относительной погрешности измерений потока газа в вакууме, % |
± 50 |
|
(1) Производная единица величины потока газа в вакууме Па^м3/с образована в соответствии с п. 5.2.1 ГОСТ 8.417-2024 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа | |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Г ц |
50 ± 1 |
|
Габаритные размеры, мм, не более: - длинахширинахвысота |
620х370х480 |
|
Масса, кг, не более |
50 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
Комплектность средства измерений Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Т ечеискатель масс-спектрометрический гелиевый NHJ-600 |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности
Правообладатель Anhui Nuoyi Technology Co., Ltd., Китай
Адрес: Building 14-2, Shushan International Enterprise Port, U Gu Liandong, Shushan New Industrial Park, Shushan District, Hefei city, Anhui Province, China
Web-сайт: www.ahnoy.ru
Anhui Nuoyi Technology Co., Ltd., Китай
Адрес: Building 14-2, Shushan International Enterprise Port, U Gu Liandong, Shushan New Industrial Park, Shushan District, Hefei city, Anhui Province, China
Web-сайт: www.ahnoy.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14.
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Anhui Nuoyi Technology Co., Ltd., КитайАдрес: Building 14-2, Shushan International Enterprise Port, U Gu Liandong, Shushan New Industrial Park, Shushan District, Hefei city, Anhui Province, China
Web-сайт: www.ahnoy.ru
К данному типу средств измерений относится течеискатель масс-спектрометрический гелиевый NHJ-600, сер. № NHJ600P20230510012.
Течеискатель представляет собой высокочувствительный магнитный масс-спектрометр, настроенный на регистрацию пробного газа (гелия). Принцип действия течеискателя основан на измерении ионного тока, пропорционального количеству ионизированных молекул пробного газа.
Основным элементом течеискателя является масс-спектрометрический анализатор, состоящий из ионного источника, магнитной системы, а также приёмника ионов. Рабочее давление в масс-спектрометрическом анализаторе обеспечивается откачной системой, состоящей из форвакуумного и турбомолекулярного насоса.
Масс-спектрометрический анализатор (далее - анализатор), заключённый в корпус из немагнитной стали, помещается между полюсами постоянного магнита. Электронный поток в ионизаторе сталкивается с молекулами газа, поступающего в течеискатель из проверяемого объёма или щупа, вызывая их ионизацию. Образовавшиеся ионы вытягиваются из камеры ионизатора ускоряющим электрическим полем. Под действием постоянного магнитного поля ионы движутся по круговым траекториям, радиусы которых зависят от массы ионов и фиксируются на ионном коллекторе. Коллектор ионов соединён с входом электрометрического усилителя, сигнал с которого подаётся на усилитель постоянного тока, а затем, после программной обработки, на устройство управления и индикации.
Управление работой течеискателя и цифровой контроль результатов измерений осуществляется с помощью панели управления течеискателя.
Пломбировка корпуса течеискателя не предусмотрена.
Серийный номер течеискателя нанесен в виде буквенно-цифрового обозначения способом цифровой печати на маркировочную табличку течеискателя, расположенную на боковой панели корпуса течеискателя.
Нанесение знака поверки на корпус течеискателя не предусмотрено.

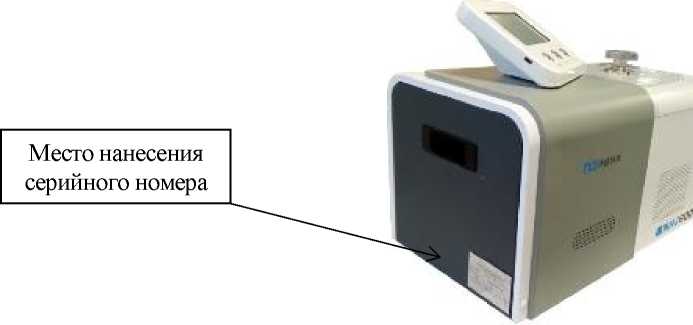

Общий вид течеискателя представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 1. Маркировочная табличка представлена на рисунке 2.
Рисунок 1 - Общий вид течеискателя масс-спектрометрического гелиевого NHJ-600
|
Течеискатель масс-спектрометрический гелиевый NHJ-600 | |||
|
Напряжение питания |
220+22 В |
Частота |
50 + 1 Гц |
|
Серийный номер |
NHJ600P20230510012 | ||
|
Дата изготовления |
10 мая 2023 года | ||
|
Изготовитель |
Anhui Nuoyi Technology Со., Lid. | ||
Рисунок 2 - Маркировочная табличка
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений потока газа в вакууме по входу течеискателя, Па^м3/с (1) |
от V10-10 до V10-3 |
|
Пределы допускаемой относительной погрешности измерений потока газа в вакууме, % |
± 50 |
|
(1) Производная единица величины потока газа в вакууме Па^м3/с образована в соответствии с п. 5.2.1 ГОСТ 8.417-2024 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Г ц |
50 ± 1 |
|
Габаритные размеры, мм, не более: - длинахширинахвысота |
620х370х480 |
|
Масса, кг, не более |
50 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
