Сведения о средстве измерений: 95139-25 Дальномеры лазерные

Номер по Госреестру СИ: 95139-25
95139-25 Дальномеры лазерные
(MOORiNET)

Назначение средства измерений:
Дальномеры лазерные MOORiNET (далее - дальномеры) предназначены для измерений расстояний.

сертификация программного обеспечения
Внешний вид. Дальномеры лазерные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дальномеры лазерные
Рисунок № 1
Внешний вид. Дальномеры лазерные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Дальномеры лазерные
Рисунок № 2

Общие сведения

Дата публикации - 16.04.2025
Срок свидетельства - 08.04.2030
Номер записи - 196930
ID в реестре СИ - 1424944
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Интеллектика" (ООО "Интеллектика")
Страна - РОССИЯ
Населенный пункт - г. Ростов-на-Дону
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№698 от 2025.04.08 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Дальномеры лазерные (MOORiNET)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Интеллектика" (ООО "Интеллектика")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95139-25
08.04.2030
 Дальномеры лазерные, MOORiNET
Общество с ограниченной ответственностью "Интеллектика" (ООО "Интеллектика") (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		1 год

Кто поверяет Дальномеры лазерные (MOORiNET)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Дальномеры лазерные (MOORiNET)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Метрологически значимое микропрограммное обеспечение (далее - МПО) устанавливается в защищенную от записи энергонезависимую память микроконтроллера дальномеров на заводе-изготовителе во время производственного цикла. Обновление МПО в процессе эксплуатации не осуществляется, идентификационные данные отсутствуют.

Программное обеспечение (далее - ПО) «MN.iMeter Util», устанавливаемое на персональный компьютер, предназначено для индикации измеряемых дальномером значений, измеренных расстояния и отображения диагностических данных о работе дальномера. Данное ПО не является метрологически значимым.

Защита микропрограммного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки)

З

Значение

Идентификационное наименование ПО

МПО

MN.iMeter Util

Номер версии (идентификационный номер ПО)

-

не ниже 1.02.0

Цифровой идентификатор ПО

-

-


Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ЕРМТ.402313.100 РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374

ТУ 26.51.12-001-80378830-2022 Дальномеры лазерные MOORiNET. Технические условия

Правообладатель

Общества с ограниченной ответственностью «Интеллектика» (ООО «Интеллектика»), ИНН 6166061471

Адрес юридического лица: 344023, Ростовская обл., г. Ростов-на-Дону, пр-кт Ленина, д. 118А, эт. 3

Телефон: 8 (863) 322-01-61

E-mail: info@intellectika.ru

Изготовитель

Общества с ограниченной ответственностью «Интеллектика» (ООО «Интеллектика»), ИНН 6166061471
Адрес: 344023, Ростовская обл., г. Ростов-на-Дону, пр-кт Ленина, д. 118А, эт. 3

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, пом. I Телефон: +7 (495) 108-69-50ещ
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Общества с ограниченной ответственностью «Интеллектика» (ООО «Интеллектика»), ИНН 6166061471
Адрес юридического лица: 344023, Ростовская обл., г. Ростов-на-Дону, пр-кт Ленина, д. 118А, эт. 3
Телефон: 8 (863) 322-01-61
E-mail: info@intellectika.ru

Принцип измерений расстояний дальномерами основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульсный лазерный излучатель дальномеров генерирует множество импульсов в инфракрасной области спектра, которые через формирующую оптику направляются на цель, до которой необходимо измерить расстояние. Эти импульсы отражаются от цели и с помощью приемной оптики фокусируются на фоточувствительной площадке приемного фотодиода дальномеров, где при помощи электроники определяется время прохождения импульсов и вычисляется расстояние до цели.

Нулевой (начальной) точкой отсчёта дальномеров является фланец (со стеклом) лицевой части корпуса.

Результаты измерений расстояний выводятся на экран персонального компьютера либо в автоматизированные системы управления технологическими процессами (АСУТП) по интерфейсам RS-422 или Ethernet.

Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Для обеспечения температурного режима эксплуатации и предотвращения образования конденсата внутри корпуса может устанавливаться нагревательный элемент. Для защиты от внешних воздействий осадков дальномер может оснащаться защитным кожухом с козырьком.

Электропитание дальномеров осуществляется от внешней сети постоянного тока.

К данному типу средств измерений относятся дальномеры лазерные MOORiNET, изготавливаемые в следующих модификациях:   MOORiNET.iMeter device,

MOORiNET.NCM Appliance, MOORiNET.LDR, отличающиеся масса-габаритными размерами корпуса и применяемыми крепёжными элементами для необходимого пространственного положения дальномеров на месте эксплуатации. Модификация MOORiNET.iMeter device применяется для проведения измерений в горизонтальной плоскости, модификация MOORiNET.NCM Appliance - в вертикальной плоскости, модификация MOORiNET.LDR -для измерений в горизонтальной и/или вертикальной плоскостях. По заказу потребителя верхний предел измерений может быть программно ограничен.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку, расположенную на корпусе дальномера.

Нанесение знака поверки на средство измерений не предусмотрено.

Для защиты корпуса дальномера от вскрытия производитель осуществляет пломбирование крепёжных винтов корпуса с использованием проволоки и одноразовых роторных пломб.

Общий вид приборов приведён на рисунке 1.

Внешний вид. Дальномеры лазерные (MOORiNET), http://oei-analitika.ru

а) б)

Q'        о

ймт стикм

_

Место нанесения маркировочной таблички с

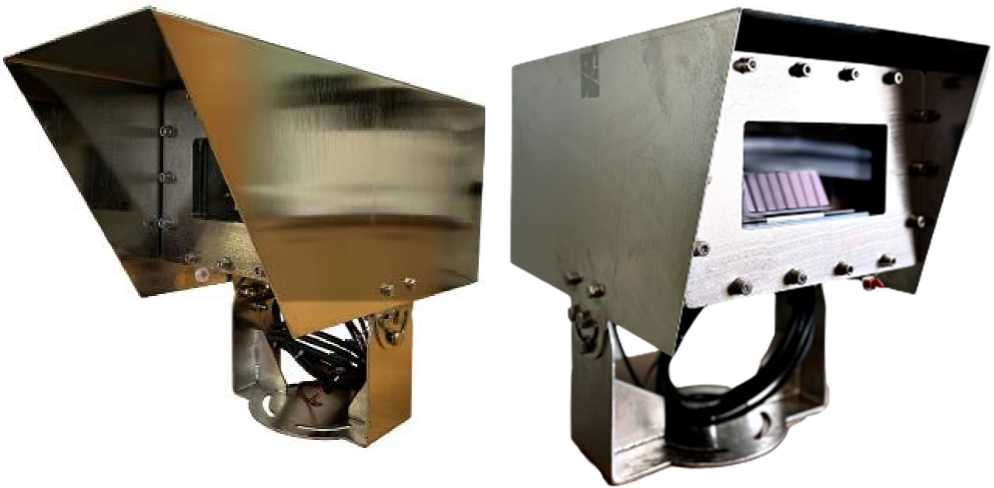

Рисунок 1 - Общий вид дальномеров лазерных MOORiNET модификаций: а) MOORiNET.iMeter device, MOORiNET.NCM Appliance; б) MOORiNET.LDR

Места осуществления пломбирования

Внешний вид. Дальномеры лазерные (MOORiNET), http://oei-analitika.ru

заводским номером средства измерений

а)

б)

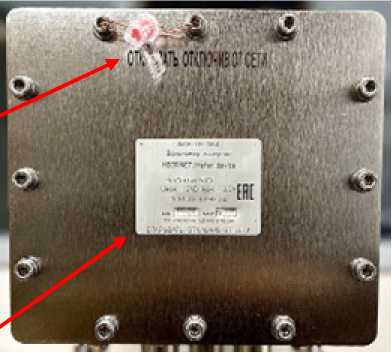

Рисунок 2 - Места расположения маркировочной таблички с указанием заводского номера и пломб производителя: а) вид спереди; б) вид сзади


Таблица 4 - Комплектность приборов

Наименование

Обозначение

Количество

Дальномер лазерный*

MOORiNET

1 шт.

Комплект электрических кабелей

-

1 шт.

Козырек

-

1 шт.

Поворотный механизм

-

1 шт.

Комплект крепежа

-

1 шт.

Монтажная опора*

ЕРМТ.402313.130/

ЕРМТ.402313.140/

ЕРМТ.402313.150/

ЕРМТ.402313.160

По заказу

Установочный уровень

-

По заказу

Программное обеспечение на электронном носителе

MN.iMeter Util

1 шт.

Паспорт

ЕРМТ.402313.100 ПС

1 шт.

Руководство по эксплуатации

ЕРМТ.402313.100 РЭ

1 экз.

* модификация определяется договором поставки


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Нижний предел измерений, м

1,5

Верхний предел измерений 1L 2)’ 4), м

от 200 до 500

Пределы допускаемой абсолютной погрешности измерений расстояний 2)’ 3), мм

±20

  • 1) Верхний предел измерений определяется заказом потребителя. Действительное значение указано в паспорте;

  • 2) При измерении на поверхность с отражательной способностью не менее 80% при низкой фоновой освещенности;

  • 3) При температуре окружающей среды 23±2 °С;

  • 4) Спустя время предварительного прогрева не менее 15 минут.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока, В

от 11 до 28

Габаритные размеры (ШиринахДлинахВысота), мм, не более, модификаций:

  • - MOORiNET.iMeter device, MOORiNET.NCM Appliance

  • - MOORiNET.LDR

275х485х652

330x540x460

Масса, кг, не более, модификаций:

  • - MOORiNET.iMeter device, MOORiNET.NCM Appliance

  • - MOORiNET.LDR

45

55

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

от -45 до +50

85
