Номер по Госреестру СИ: 95132-25
95132-25 Газоанализатор
(HORIBA MEXA-1170HFID)
Назначение средства измерений:
Газоанализатор HORIBA MEXA-1170HFID (далее - газоанализатор) предназначен для измерений объемной доли суммы углеводородов (в пересчёте на CH4) в газовых средах.
Внешний вид.
Газоанализатор
Рисунок № 1
Общие сведения
Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196924
ID в реестре СИ - 1424938
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
HORIBA MEXA-1170HFID,
Производитель
Изготовитель - Horiba Ltd
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№698 от 2025.04.08 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Газоанализатор (HORIBA MEXA-1170HFID)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Кто поверяет Газоанализатор (HORIBA MEXA-1170HFID)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газоанализатор (HORIBA MEXA-1170HFID)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализатор имеет встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения объемной доли суммы углеводородов (в пересчёте на CH4).
Встроенное ПО обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации;
-
- отображение результатов измерений на дисплее;
-
- формирование выходного цифрового сигнала;
-
- самодиагностику аппаратной части газоанализатора;
-
- настройку нулевых показаний и чувствительности.
ПО газоанализатора реализует следующие расчетные алгоритмы:
-
1) вычисление значений суммарного содержания углеводородов (в пересчёте на CH4) по измеренным данным;
-
2) вычисление значений выходного цифрового сигнала;
-
3) самодиагностику аппаратной части газоанализатора.
Встроенное ПО газоанализатора идентифицируется при включении электрического питания путем вывода на дисплей номера версии.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализатора.
Газоанализатор не имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «низкий» по Р 50.2.077—2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МЕХА-1170 |
|
Номер версии (идентификационный номер) ПО |
Ver 2.05 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Эксплуатация» документа «Газоанализатор HORIBA MEXA-1170HFID. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ Р 51832-2001 «Двигатели внутреннего сгорания с принудительным зажиганием, работающие на бензине, и автотранспортные средства полной массой более 3,5 т, оснащенные этими двигателями. Выбросы вредных веществ. Технические требования и методы испытаний»;
Техническая документация изготовителя.
ПравообладательАкционерное общество «Автоваз» (АО «Автоваз»)
ИНН 6320002223
Юридический адрес: 445024, Самарская обл., г. Тольятти, Южное ш., д. 36
Изготовитель
Horiba Ltd, ЯпонияАдрес: 2 Miyanohigashi, Kisshoin, Minami-ku, Kyoto, Japan
Телефон: +81-75-313-8121
Факс: +81-75-312-7389
Web-сайт: www.horiba.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru
Web сайт: www.vniim.ru
Принцип действия газоанализатора основан на пламенно-ионизационном методе анализа (HFID) и заключается в измерении ионизационного тока, возникающего при попадании в водородное пламя углеводородов. Ионизационный ток пропорционален суммарному содержанию углеводородов (метан (CH4), пропан (С3Н8), ацетилен (С2Н2), пропилен (С3Н6), гексан (СбНм), толуол (С7Н8), метанол (СНзОН)) в анализируемой газовой среде.
Отбор пробы - принудительный (за счет встроенного побудителя расхода).
Газоанализатор представляет собой одноблочный стационарный одноканальный прибор непрерывного действия.
Конструктивно газоанализатор выполнен в металлическом корпусе для установки в стойку 19”. На передней панели газоанализатора находятся кнопка включения/выключения, жидкокристаллический дисплей и кнопки управления, на задней панели - переключатель включения напряжения питания, штуцера для подключения газов, электрические разъёмы.
Газоанализатор обеспечивает выполнение следующих функций:
-
- измерение объемной доли суммы углеводородов (в пересчёте на CH4) и отображение результатов измерений на дисплее;
-
- формирование выходного цифрового сигнала, интерфейс RS232C.
Общий вид газоанализатора приведен на рисунке 1.
Пломбирование газоанализатора от несанкционированного доступа не предусмотрено.
Заводской номер S2103722012000010 в виде буквенно-цифрового обозначения, состоящего из буквы латинского алфавита и арабских цифр, нанесён на табличку, расположенную на задней панели газоанализатора. Общий вид таблички приведен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

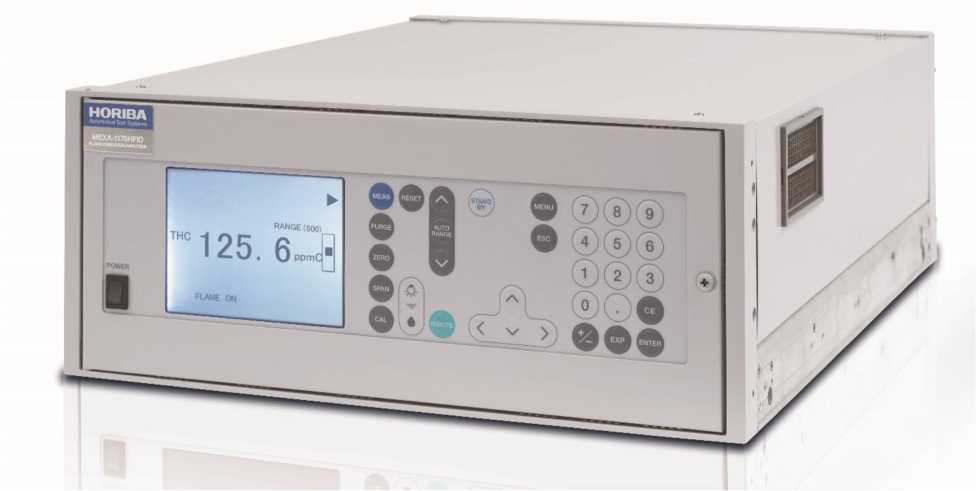

Рисунок 1 - Общий вид газоанализатора HORIBA MEXA-1170HFID
Model was No HGS No Mass Power
MEXA-1170HFID
S2103722012000010 6WQ7VS53
26k<
AC220V 400VA 50/6OHz 6 Aug 2024 I
•ope G/*OH
-Srr.5, D-61
■tewiralrifl in Г UJ tirPTA
, (Serr^yEfi/
Made in Japan
L ? Miyanalni^ashi, Kisshoin, Minjnrii-ky. К^ОЮ
Explore trie future
HORIBfl
Рисунок 2 - Общий вид таблички с указанием места нанесения заводского номера
Таблица 2 - Основные метрологические характеристики газоанализатора
|
Определяемый компонент (измерительный канал) |
Диапазон измерений объемной доли определяемого компонента, млн-1 |
Пределы допускаемой погрешности | |
|
абсолютной, объемная доля, млн-1 |
относительной, % | ||
|
Сумма углеводородов в пересчёте на СН4 |
от 0 до 80 включ. |
±4 |
- |
|
св. 80 до 1000 |
- |
±5 | |
|
от 0 до 1000 включ. |
±40 |
- | |
|
св. 1000 до 200 000 |
- |
±4 | |
Таблица 3 - Метрологические характеристики газоанализатора
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой погрешности |
0,5 |
|
Предел допускаемого времени установления показаний Т0,9д, с |
3 |
|
Пределы допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Время прогрева газоанализатора, ч, не более |
2 |
Таблица 4 - Основные технические характеристики газоанализатора
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
220±22 |
|
Потребляемая электрическая мощность, кВт, не более |
3 |
|
Габаритные размеры, мм, не более: - высота |
180 |
|
- ширина |
540 |
|
- длина |
512 |
|
Масса, кг, не более |
26 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С |
от +5 до +40 |
|
- диапазон относительной влажности, % |
от 0 до 80 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
16000 |
