Номер по Госреестру СИ: 95131-25
95131-25 Спектрофотометры портативные
(Syntes Labs PQ Industry Basic)
Назначение средства измерений:
Спектрофотометры портативные Syntes Labs PQ Industry Basic (далее -спектрофотометры) предназначены для измерений цвета (координаты цвета и координаты цветности) на различных поверхностях в отраженном свете.
Внешний вид.
Спектрофотометры портативные

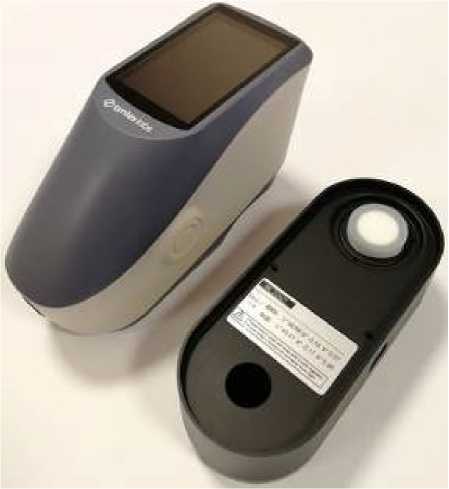

Рисунок № 1
Внешний вид.
Спектрофотометры портативные

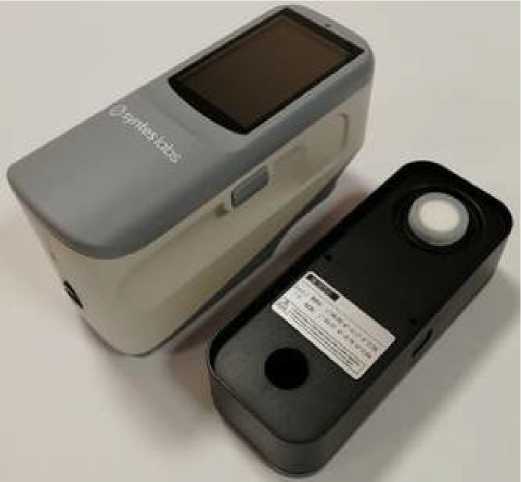

Рисунок № 2
Внешний вид.
Спектрофотометры портативные

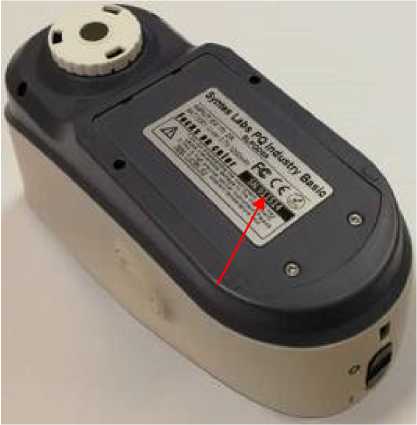

Рисунок № 3
Внешний вид.
Спектрофотометры портативные

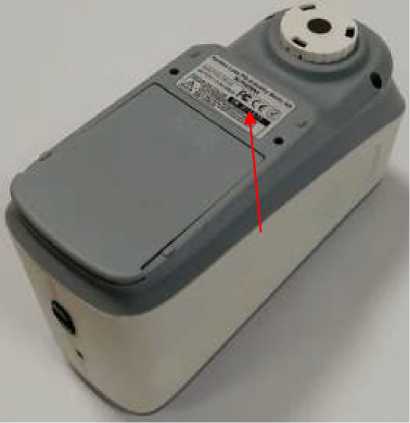

Рисунок № 4
Общие сведения
Дата публикации - 16.04.2025
Срок свидетельства - 08.04.2030
Номер записи - 196923
ID в реестре СИ - 1424937
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация SLPQD8AА, модификация SLPQD8AA, модификация SLPQD8A,
Производитель
Изготовитель - Guangdong ThreeNH Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№39 от 2025.01.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
№698 от 2025.04.08 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрофотометры портативные (Syntes Labs PQ Industry Basic)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Спектрофотометры портативные (Syntes Labs PQ Industry Basic)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 7 | 1 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Спектрофотометры портативные (Syntes Labs PQ Industry Basic)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление спектрофотометром и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения Syntes Labs PQ Industry Basic (далее -ПО). ПО осуществляет функции сбора, обработки и представления измеряемой информации. ПО записано в энергонезависимой памяти спектрофотометров.
Спектрофотометры могут взаимодействовать с ПК, для обеспечения этого взаимодействия, по требованию заказчика, поставляется ПО SQCX. Данное ПО не является обязательным для работы прибора.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
SLPQD8A |
SLPQD8AA | |
|
Идентификационное наименование ПО |
Syntes Labs PQ Industry Basic |
Syntes Labs PQ Industry Basic |
|
Номер версии (идентификационный номер) ПО, не ниже |
S.YS3010.00.02.05 |
S.YS1010.00.01.02.11 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.3 «Измерение» документа «Руководство по эксплуатации.
Спектрофотометры портативные Syntes Labs PQ Industry Basic модификация SLPQD8A», в разделе 2.3 «Измерение» документа «Руководство по эксплуатации. Спектрофотометры портативные Syntes Labs PQ Industry Basic модификация SLPQD8AA».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556 «Об утверждении государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;
Стандарт предприятия Guangdong ThreeNH Technology Co., Ltd., Китай.
ПравообладательGuangdong ThreeNH Technology Co., Ltd., Китай
Адрес: 6-8/F, Building B33, Low-Carbon Headquarters Park, 400 Xincheng Avenue,
Zengcheng District, Guangzhou, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-33-56
Факс +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Принцип действия спектрофотометров основан на измерении спектрального коэффициента отражения в видимом участке спектра в диапазоне длин волн от 400 до 700 нм и последующем расчете цветовых характеристик.
К настоящему типу средств измерений относятся спектрофотометры следующих модификаций: SLPQD8A и SLPQD8AA.
Конструктивно спектрофотометры представляют собой малогабаритные переносные приборы, состоящие из измерительного блока с цветным сенсорным дисплеем.
Источниками излучения в спектрофотометрах являются светодиоды полного видимого спектра. Геометрия освещения/наблюдения d/8°, источником освещения является интегрирующая сфера, а оптическая ось приёмника направлена на образец и образует угол 8° с нормалью к образцу. Измерения при геометрии d/8° могут проводиться в двух режимах: с включением и исключением зеркальной составляющей. Для исключения зеркальной составляющей в интегрирующей сфере предусмотрена отдельная ловушка.
В комплектацию спектрофотометров входят белый калибровочный стандарт и световая ловушка для проведения калибровки.
Настройка спектрофотометров осуществляется с помощью сенсорного дисплея, а запуск измерений производится кнопкой.
Для точного позиционирования образца относительно измерительной апертуры в спектрофотометрах предусмотрена камера.
Объем встроенной памяти спектрофотометров позволяет сохранять данные 2000 эталонов и 20000 образцов.
Общий вид спектрофотометров приведен на рисунке 1.
Места нанесения маркировки представлены на рисунке 2.
а) Модификация SLPQD8A
Рисунок 1 - Общий вид спектрофотометров
б) Модификация SLPQD8AA
Пломбирование спектрофотометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной печати на этикетку, которая наклеивается на нижнюю панель спектрофотометров.
а) Модификация SLPQD8A
Рисунок 2 - Обозначение мест нанесения маркировки
б) Модификация SLPQD8AA
Таблица 4 -
|
Наименование |
Обозначение |
Количество | |
|
SLPQD8A |
SLPQD8AA | ||
|
Спектрофотометр портативный Syntes Labs PQ Industry Basic |
- |
1 шт. |
1 шт. |
|
Белый и черный калибровочные стандарты |
- |
1 шт. |
1 шт. |
|
USB накопитель с руководством по эксплуатации в электронном виде и программным обеспечением для ПК |
- |
1 шт. |
1 шт. |
|
Пластиковый кофр для хранения и транспортировки |
- |
1 шт. |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
- |
|
Кабель USB |
- |
1 шт. |
1 шт. |
|
Батарейка типа АА |
- |
- |
4 шт. |
Таблица 2 - Метрологические характеристики спектрофотометров
|
Наименование характеристики |
Значение |
|
Диапазон измерений координат цвета: X Y Z |
от 2,5 до 109,0 от 1,4 до 98,0 от 1,7 до 107,0 |
|
Пределы допускаемой абсолютной погрешности измерений координат цвета AX = AY = AZ |
±1,5 |
|
Диапазон измерений координат цветности: x y |
от 0,004 до 0,734 от 0,005 до 0,834 |
|
Пределы допускаемой абсолютной погрешности измерений координат цветности Ax Ay |
±0,020 ±0,025 |
Таблица 3 - Основные технические характеристики спектрофотометров
|
Наименование характеристики |
Значение | |
|
SLPQD8A |
SLPQD8AA | |
|
Геометрия освещения/наблюдения |
d/8° (SCI/SCE) | |
|
Спектральный диапазон, нм |
от 400 до 700 | |
|
Ширина полосы пропускания, нм |
10 | |
|
Апертура измерений, мм |
8 | |
|
Стандартные источники освещения |
D65, A, |
C, D50 |
|
Диапазон показаний координат цвета X |
от 0,0 до 200,0 | |
|
Y |
от 0,0 до 200,0 | |
|
Z |
от 0,0 до 200,0 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
SLPQD8A |
SLPQD8AA | |
|
Диапазон показаний координат цветности | ||
|
x |
от 0,004 до 0,830 | |
|
y |
от 0,004 до 0,834 | |
|
Габаритные размеры (длинахглубинахширина), мм, не более |
186х76х105 |
191x76x116 |
|
Масса, кг, не более |
0,545 |
0,565 |
|
Параметры электрического питания: | ||
|
- напряжение постоянного тока от литий-ионного | ||
|
аккумулятора, В |
3,7 |
- |
|
- напряжение постоянного тока от 4 батареек | ||
|
(аккумуляторов) типа АА, В, не более |
- |
6,0 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °C |
от 0 до +40 | |
|
- относительная влажность (без конденсации), % |
от 0 до 85 | |
|
- атмосферное давление, кПа |
от 80 до 120 | |
|
Номинальная мощность, В^А, не более |
1000 | |
