Номер по Госреестру СИ: 95120-25
95120-25 Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный
(АльфаИнспект)
Назначение средства измерений:
Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный АльфаИнспект (далее по тексту - комплекс) предназначен для измерений толщины фильтрующих зазоров при производстве щелевых фильтров различного назначения.
Внешний вид.
Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный
Рисунок № 1
Внешний вид.
Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный
Рисунок № 2
Внешний вид.
Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный
Рисунок № 3
Общие сведения
Дата публикации - 17.04.2025
Срок свидетельства -
Номер записи - 196911
ID в реестре СИ - 1424879
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Альфа Горизонт" (ООО "Альфа Горизонт")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№681 от 2025.04.07 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный (АльфаИнспект)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Альфа Горизонт" (ООО "Альфа Горизонт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95120-25 |
Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный, АльфаИнспект Общество с ограниченной ответственностью "Альфа Горизонт" (ООО "Альфа Горизонт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный (АльфаИнспект)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный (АльфаИнспект)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплекс имеет автономное программное обеспечение (ПО) QtStackWidget, обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные программного обеспечения прессов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
QtStackWidget |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.1.7 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
aef8a727 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации, паспорта типографским способом, а также на информационную табличку комплекса.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Регламент выполнения работ» документа «Комплекс для измерений толщины зазоров скважинных фильтров оптико-лазерный АльфаИнспект. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 28.99.39-001-02894970-2021 Комплекс для измерения толщины зазоров скважинных фильтров оптико-лазерный АльфаИнспект. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Альфа Горизонт» (ООО «Альфа Горизонт»)
ИНН 7838055000
Адрес юридического лица: 190031, г. Санкт-Петербург, наб. реки Мойки, д. 75-79, лит. В, помещ.7-Н
Телефон: +7(812)329-01-90
E-mail: info@alfahorizont.ru
Изготовитель
Общество с ограниченной ответственностью «Альфа Горизонт» (ООО «Альфа Горизонт»)ИНН 7838055000
Адрес юридического лица:190031, г. Санкт-Петербург, наб. реки Мойки, д. 75-79, лит. В, пом.7-Н
Адрес места осуществления деятельности: 195279, г. Санкт-Петербург, ш. Революции, д. 88, лит. К
Телефон: +7(812)329-01-90
E-mail: info@alfahorizont.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Альфа Горизонт» (ООО «Альфа Горизонт»)ИНН 7838055000
Адрес юридического лица: 190031, г. Санкт-Петербург, наб. реки Мойки, д. 75-79, лит. В, помещ.7-Н
Телефон: +7(812)329-01-90
E-mail: info@alfahorizont.ru
Принцип действия основан на лазерно-оптическом методе определения зазоров. Для этого используется специальная телецентрическая оптика и промышленная подсветка для дополнительного освещения щелевого зазора. Комплекс имеет три оси перемещения: горизонтальная, вертикальная и угловая. Каждое из этих перемещений управляется из единого центра посредством использования специальных моторов.
Комплекс имеет следующие составляющие части: конструкция рамы комплекса для установки фильтров, колонна сканера с телецентрической оптикой, предназначенной для получения оптических снимков щелевых зазоров, лазерный дальномер для оптической фокусировки, промышленная подсветка для сканера, система горизонтального перемещения колонны сканера, система вертикального перемещения оптического сканера, система вращения фильтра, системный блок управления инспекционным комплексом с управляющим модулем и парковочная зона колонны сканера. Управление работой комплекса строится через графический интерфейс сенсорного экрана системного блока. Изображение с сенсора сканера поступает в управляющий модуль для дальнейшей обработки. На основе математических алгоритмов и данных внешней и внутренней калибровки системы делается расчет по величинам щелевых зазоров тестируемой поверхности фильтра. Данные по этим расчетам выводятся на дисплей вычислительной системы в режиме реального времени
К данному типу средств измерений относится комплекс с серийным номером 20200701.
Общий вид комплекса представлен на рисунках 1 - 2.
Комплекс имеет серийный номер в виде цифрового обозначения, который нанесен на идентификационную табличку методом лазерной гравировки, расположенную на левой стороне системного блока комплекса. Место нанесения серийного номера представлено на рисунке 3.
Пломбирование комплекса не предусмотрено. Нанесение знака поверки на комплекс не предусмотрено.

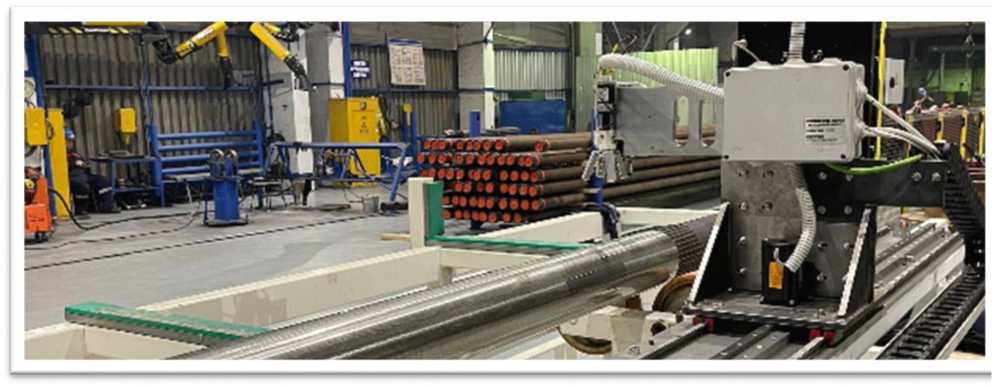

Рисунок 1 - Общий вид комплекса для измерений толщины зазоров скважинных фильтров оптико-лазерного АльфаИнспект

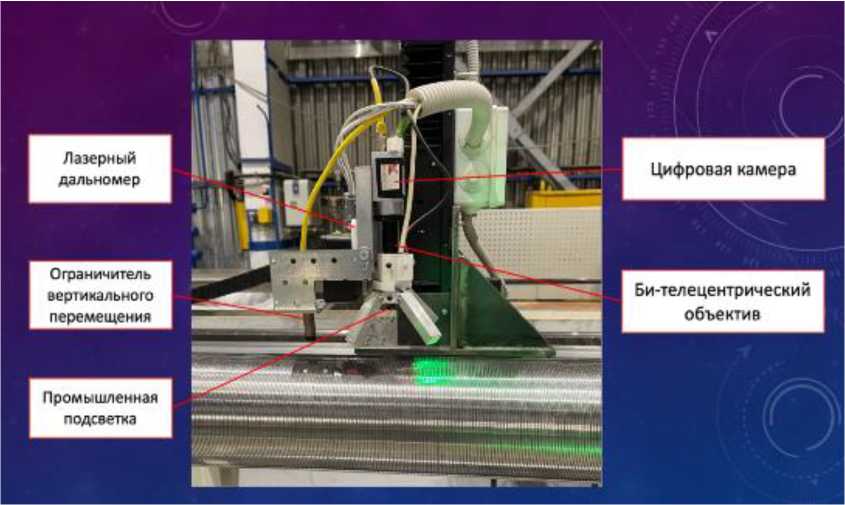

Рисунок 2 - Система горизонтального перемещения колонны сканера

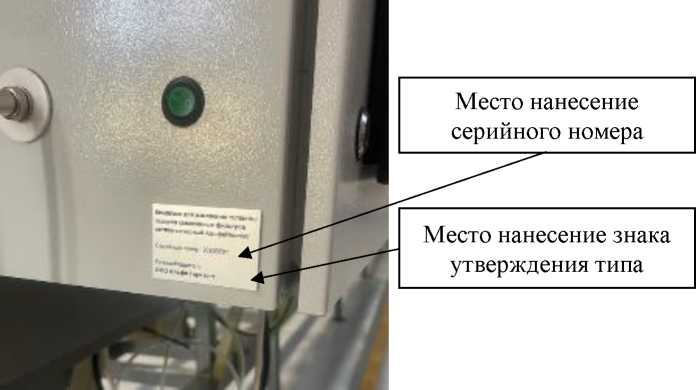

Рисунок 3 - Общий вид идентификационная табличка комплекса
