Номер по Госреестру СИ: 95111-25
95111-25 Индикаторы часового типа с ценой деления 0,01 мм
(Обозначение отсутствует)
Назначение средства измерений:
Индикаторы часового типа с ценой деления 0,01 мм (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 1

Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 2

Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 3

Внешний вид.
Индикаторы часового типа с ценой деления 0,01 мм
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на циферблат с помощью краски в местах, указанных на рисунках 1-3, и на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикатора.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия».
ПравообладательИндивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Евгений Иванович)
ИНН 744712554748
Адрес регистрации индивидуального предпринимателя: 454100, Челябинская обл., г.о. Челябинский, г. Челябинск, вн.р-н Курчатовский, г. Челябинск, ул. 40-летия Победы, д. 9А, кв. 6
Адрес места осуществления деятельности: 454100, Челябинская обл., г.о. Челябинский, г. Челябинск, вн.р-н Курчатовский, г. Челябинск, ул. Рязанская, д. 20
Изготовитель
Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Евгений Иванович)ИНН 744712554748
Адрес регистрации индивидуального предпринимателя: 454100, Челябинская обл., г.о. Челябинский, г. Челябинск, вн.р-н Курчатовский, г. Челябинск, ул. 40-летия Победы, д. 9А, кв. 6
Адрес места осуществления деятельности: 454100, Челябинская обл., г.о. Челябинский, г. Челябинск, вн.р-н Курчатовский, г. Челябинск, ул. Рязанская, д. 20
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Правообладатель
Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Евгений Иванович)ИНН 744712554748
Адрес регистрации индивидуального предпринимателя: 454100, Челябинская обл., г.о. Челябинский, г. Челябинск, вн.р-н Курчатовский, г. Челябинск, ул. 40-летия Победы, д. 9А, кв. 6
Адрес места осуществления деятельности: 454100, Челябинская обл., г.о. Челябинский, г. Челябинск, вн.р-н Курчатовский, г. Челябинск, ул. Рязанская, д. 20
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой.
Индикатор состоит из измерительного стержня, перемещающегося параллельно шкале в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки. В индикаторах циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки. Корпус индикатора соответствует обыкновенному исполнению, предохраняющий механизм индикатора от загрязнений и механических повреждений.
Индикаторы изготавливаются с регулируемым полем допуска.
Индикаторы изготавливаются двух классов точности 0 и 1, отличающиеся между собой метрологическими характеристиками.
а
Товарный знак * наносится на паспорт индикатора типографским методом, на циферблат краской.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 4.
Сведения о диапазоне измерений и цене деления наносятся на циферблат с помощью краски.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид индикаторов указан на рисунках 1 - 3.

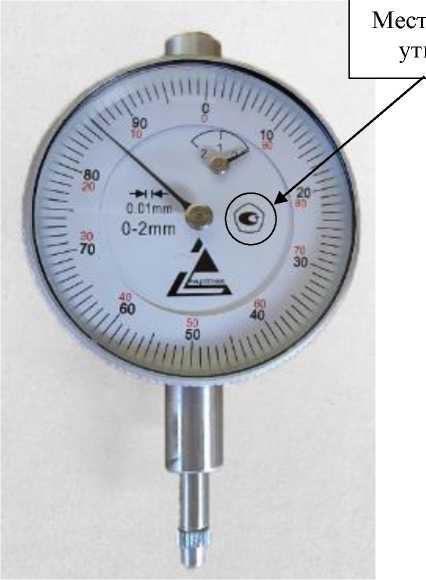

Рисунок 1 - Общий вид индикаторов с указанием места нанесения знака утверждения типа

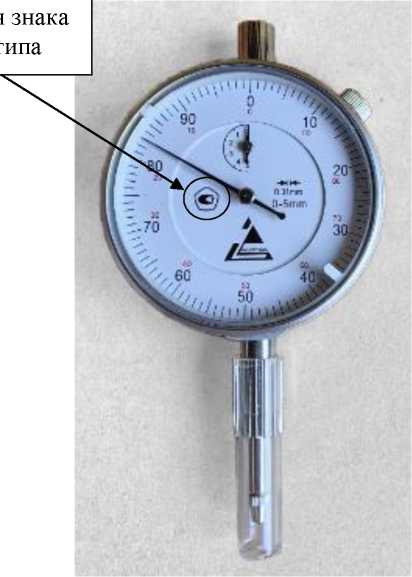

Рисунок 2 - Общий вид индикаторов с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа
COlmm
0-25mm
Место нанесения знака утверждения типа

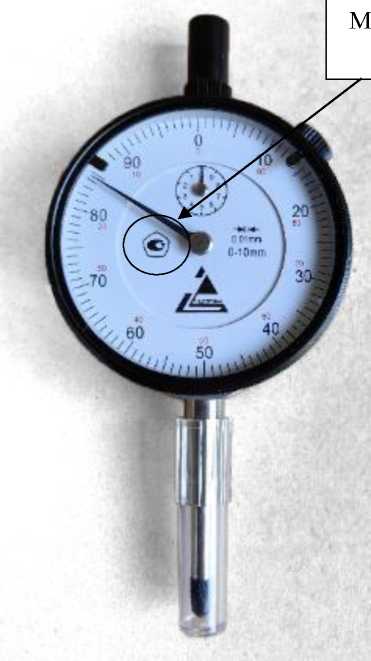

Рисунок 3 - Общий вид индикаторов с указанием места нанесения знака утверждения типа

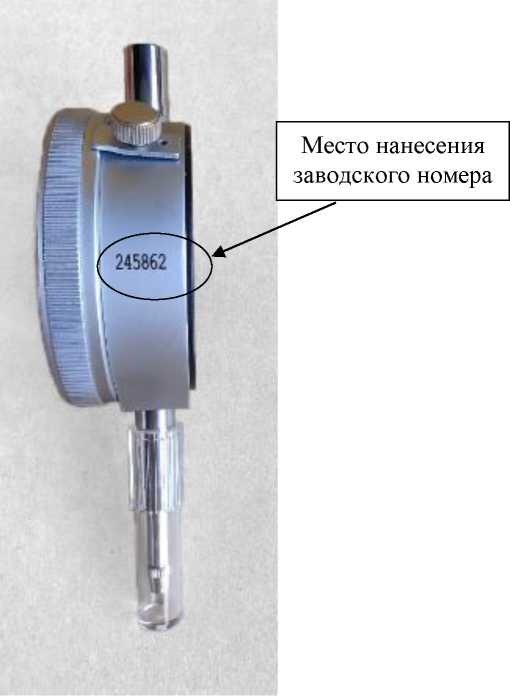

Рисунок 4 -Место нанесения заводского номера
Таблица 1 - Наибольшая разность погрешностей, размах и вариация показаний индикаторов
|
Класс точнос ти |
Наибольшая разность погрешностей измерений индикатора, мкм |
Размах показаний индикатора для диапазона измерений, мкм, не более |
Вариация показаний индикатора для диапазона измерений, мкм, не более | |||||||
|
на любом участке диапазона измерений, мм |
во всем диапазоне измерений, мм | |||||||||
|
Д0,1 |
Д1 |
Д2 |
Д5 |
Д10 |
Д25 |
до 10 мм |
св. 10 мм |
до 10 мм |
св. 10 мм | |
|
0 |
4 |
8 |
10 |
12 |
15 |
22 |
3 |
5 |
2 |
5 |
|
1 |
6 |
10 |
12 |
16 |
20 |
30 |
6 |
3 |
6 | |
|
Примечания:
| ||||||||||
Таблица 2 - Измерительное усилие индикаторов и его колебание
|
Диапазон измерений, мм |
Наибольшее измерительное усилие при прямом ходе, Н |
Колебание измерительного усилия, Н, не более, при | |
|
прямом или обратном ходе |
изменении направления движения измерительного стержня | ||
|
От 0 до 2 От 0 до 5 От 0 до 10 |
1,5 |
0,4 0,6 |
0,5 |
|
От 0 до 25 |
3,0 |
1,8 |
1,0 |
Таблица 3 - Технические характеристики индикаторов
|
Наименование характеристики |
Значение |
|
Присоединительный диаметр гильзы |
8h7 |
|
Отклонение от цилиндричности присоединительного диаметра гильзы, мкм, не более |
8 |
|
Общий ход измерительного стержня превышает рабочий, мм, не менее чем на, для индикаторов с диапазонами измерений: от 0 до 2 мм от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм |
0,3 0,5 1,0 |
|
Изменение показаний индикатора при нажиме на измерительный стержень в направлении, перпендикулярном его оси с усилием от 2,0 до 2,5 Н, дел шкалы, не более, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм |
0,5 1,5 |
|
Длина деления шкалы, мм, не менее |
1 |
|
Ширина штрихов, мм, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм от 0 до 25 мм |
От 0,15 до 0,25 От 0,15 до 0,35 |
|
Ширина стрелки в части, которая находится над шкалой, мм |
От 0,15 до 0,20 |
|
Расстояние между концом стрелки и циферблатом, мм, не более |
0,7 |
|
Параметр шероховатости Ra по ГОСТ 2789-73 наружной поверхности присоединительной гильзы, мкм, не более. |
0,63 |
|
Параметр шероховатости Ra по ГОСТ 2789-73 рабочей поверхности измерительного наконечника, мкм, не более |
0,10 |
Таблица 4 - Наибольший диаметр индикатора, габаритные размеры и масса
|
Диапазон измерений, мм |
Наибольший диаметр индикатора, мм |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
|
От 0 до 2 |
42 |
42х23х100 |
0,120 |
|
От 0 до 5 |
60 |
60х24х115 |
0,180 |
|
От 0 до 10 |
60 |
60х24х115 |
0,180 |
|
От 0 до 25 |
100 |
100х30х180 |
0,300 |
|
Примечание: * - размеры указаны без учёта размера крепёжного ушка. | |||
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
