Номер по Госреестру СИ: 95109-25
95109-25 Индикаторы часового типа SHAHE
(Обозначение отсутствует)
Назначение средства измерений:
Индикаторы часового типа SHAHE (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений наружных линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Внешний вид.
Индикаторы часового типа SHAHE
Рисунок № 1
Внешний вид.
Индикаторы часового типа SHAHE
Рисунок № 2
Внешний вид.
Индикаторы часового типа SHAHE
Рисунок № 3
Общие сведения
Дата публикации - 11.04.2025
Срок свидетельства - 07.04.2030
Номер записи - 196900
ID в реестре СИ - 1424868
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИЧЦ, исполнение 1, ИЧЦ, (0-12,7) мм ц.д. 0,001, ИЧЦ исполнение 2, ИЧЦ 50, ИЧЦ 25 исполнение 1, ИЧЦ, ИЧ05, ИЧ-50-0,01, ИЧ-5-0,01-2, ИЧ-5, ИЧ, (0-3; 0,01), ИЧ исполнение 2, ИЧ, исп. 2, (0-10) мм, исп. 1, Индикатор часового типа SHAHE ИЧ 50 мм 0,01 мм, Индикатор часового типа SHAHE ИЧ 0-50 0,01, Без модификации, -, (0 - 12,5) мм, ш.д. 0,001 мм,
Производитель
Изготовитель - Wenzhou Sanhe Measuring Instrument Co, LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 258
Выдано извещений - 0
Кол-во периодических поверок - 51
Кол-во средств измерений - 173
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№681 от 2025.04.07 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Индикаторы часового типа SHAHE (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Индикаторы часового типа SHAHE (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 24 | 24 | 0 | 0 | 24 | 24 | 0 | |||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ОКБ "КРИСТАЛЛ" (RA.RU.314784) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НМОП" (RA.RU.311359) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 11 | 5 | 0 | 11 | 0 | 0 | 0 | 0 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 175 | 29 | 173 | 2 | 0 | 175 | 173 | 2 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "НПО "СПЛАВ" ИМ. А.Н. ГАНИЧЕВА" (РОСС RU.0001.310440) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Индикаторы часового типа SHAHE (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов часового типа SHAHE.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Wenzhou Sanhe Measuring Instrument Co., LTD «Индикаторы часового типа SHAHE».
ПравообладательWenzhou Sanhe Measuring Instrument Co., LTD, КНР
Адрес: Xiangyang industrial zone, Liushi town, Wenzhou, China. 325604, China
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Тел.: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Индикаторы изготавливаются следующих модификаций:
-
- ИЧ - со стрелочным отсчетным устройством;
-
- ИЧЦ - с цифровым отсчетным устройством.
Индикаторы изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений.
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов модификации ИЧ) или в пропорциональные измерения напряжения в электронной схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для индикаторов модификации ИЧЦ).
Индикаторы модификации ИЧ представляют собой корпус с передаточным механизмом, круговой шкалой, указателем числа оборотов, подвижных указателей пределов допуска или без них, стрелкой и измерительным стержнем с измерительным наконечником. Круговая шкала индикаторов вращается посредством подвижного ободка. Для удобства крепления корпус индикатора может быть оснащен специальным «ушком».
Передаточный механизм - это устройство, которое преобразует линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки.
Индикаторы модификации ИЧЦ представляют собой корпус с жидкокристаллическим экраном на передней панели индикаторов для вывода результатов измерений.
В корпус индикаторов модификации ИЧЦ встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (ON/OFF), установки нуля (ZERO), выбора режима единиц измерений дюйм/мм (in/mm) и др.
Индикаторы с индексами IP54, IP65 имеют степень защиты IP54, IP65 по ГОСТ 14254-15 от проникновения пыли и влаги.
Питание индикаторов модификации ИЧЦ осуществляется от встроенного источника питания.
Каждая модификация индикаторов имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений, ценой деления круговой шкалы отсчетного устройства (шагом дискретности цифрового отсчетного устройства), измерительным усилием, размахом показаний, габаритными размерами и массой.
Товарный знак НЕ наносится на паспорт индикаторов типографским
методом, на циферблат круговой шкалы, на лицевую, боковую или заднюю поверхность корпуса индикатора краской или методом лазерной маркировки.
Структура условного обозначения индикаторов: A X - Y - Z,
где A - обозначение модификации индикатора (ИЧ или ИЧЦ);
X - верхняя граница диапазона измерений индикатора;
Y - цена деления круговой шкалы (шаг дискретности цифрового отсчетного устройства);
Z - исполнение индикатора (исполнение 1 или 2).
Сведения об исполнении индикаторов указываются в паспорте и заполняются от руки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на переднюю, боковую или заднюю поверхность корпуса индикатора методом лазерной маркировки, либо гравировки, либо краской, либо травлением, либо с помощью наклейки.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид индикаторов указан на рисунках 1 - 2. Место нанесения заводского номера и товарного знака представлены на рисунках 1 - 3.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Место нанесения товарного знака

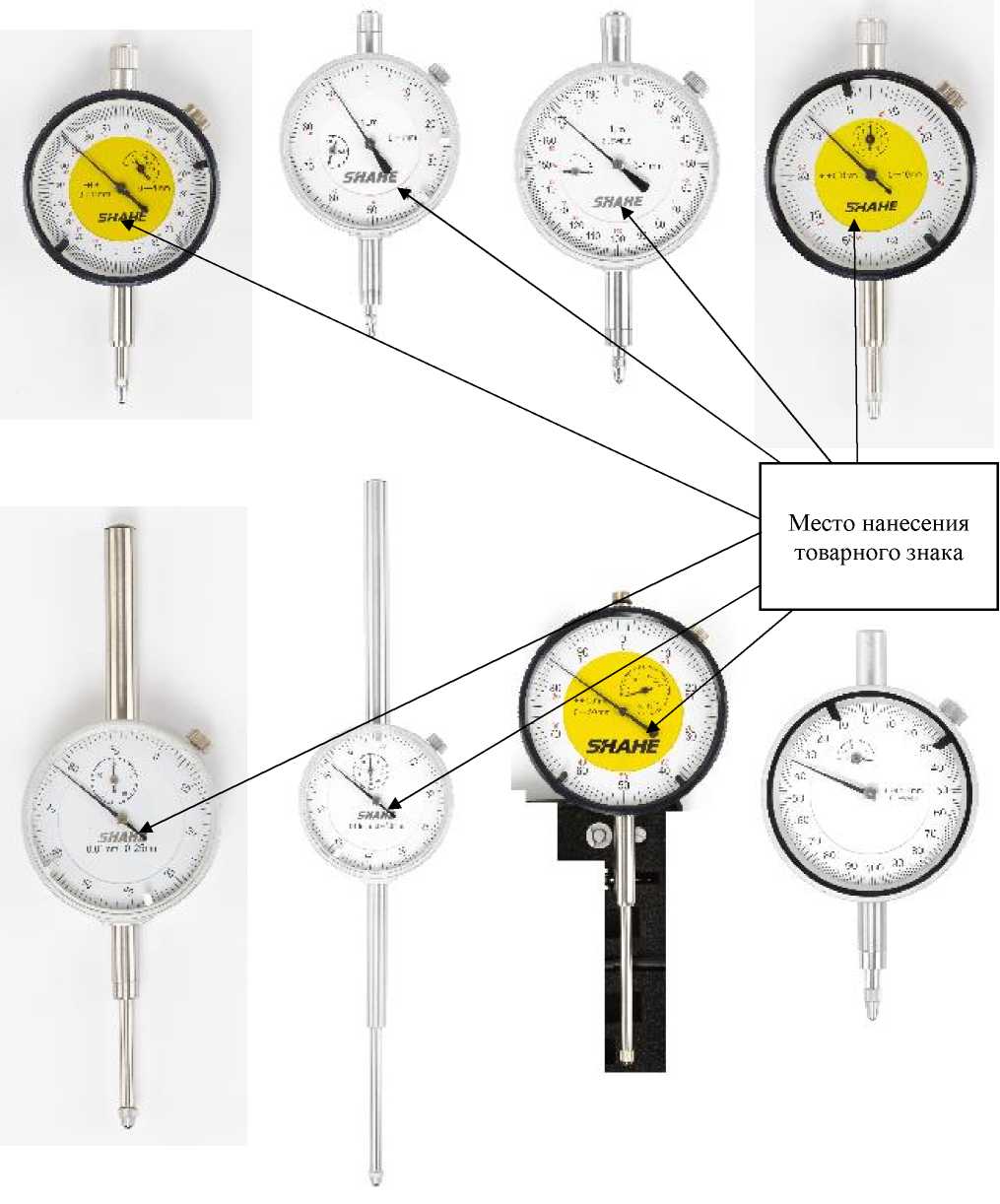

Рисунок 1 - Общий вид индикаторов модификации ИЧ

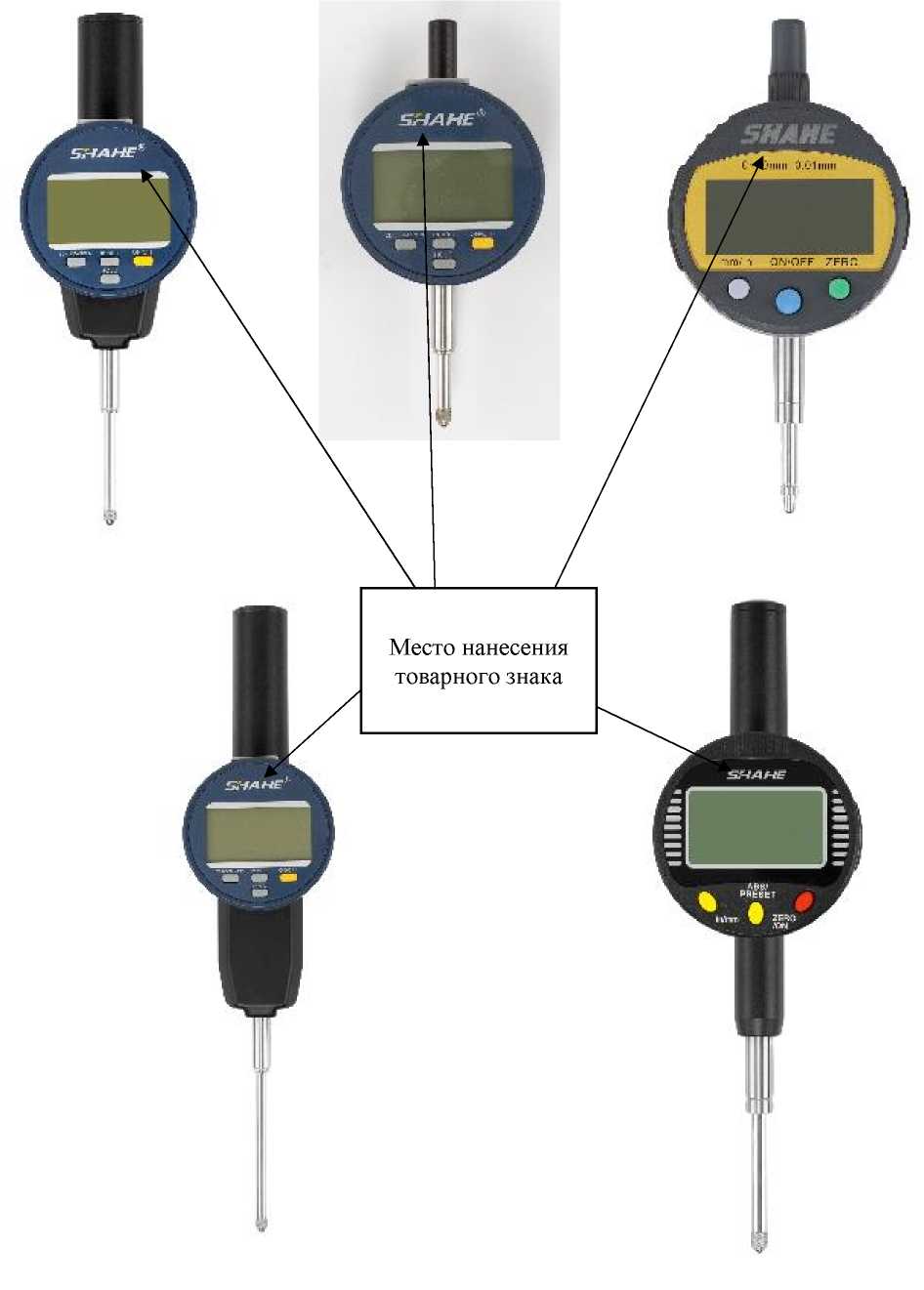

Рисунок 2 - Общий вид индикаторов модификации ИЧЦ
Место нанесения
заводского номера
Место нанесения товарного знака

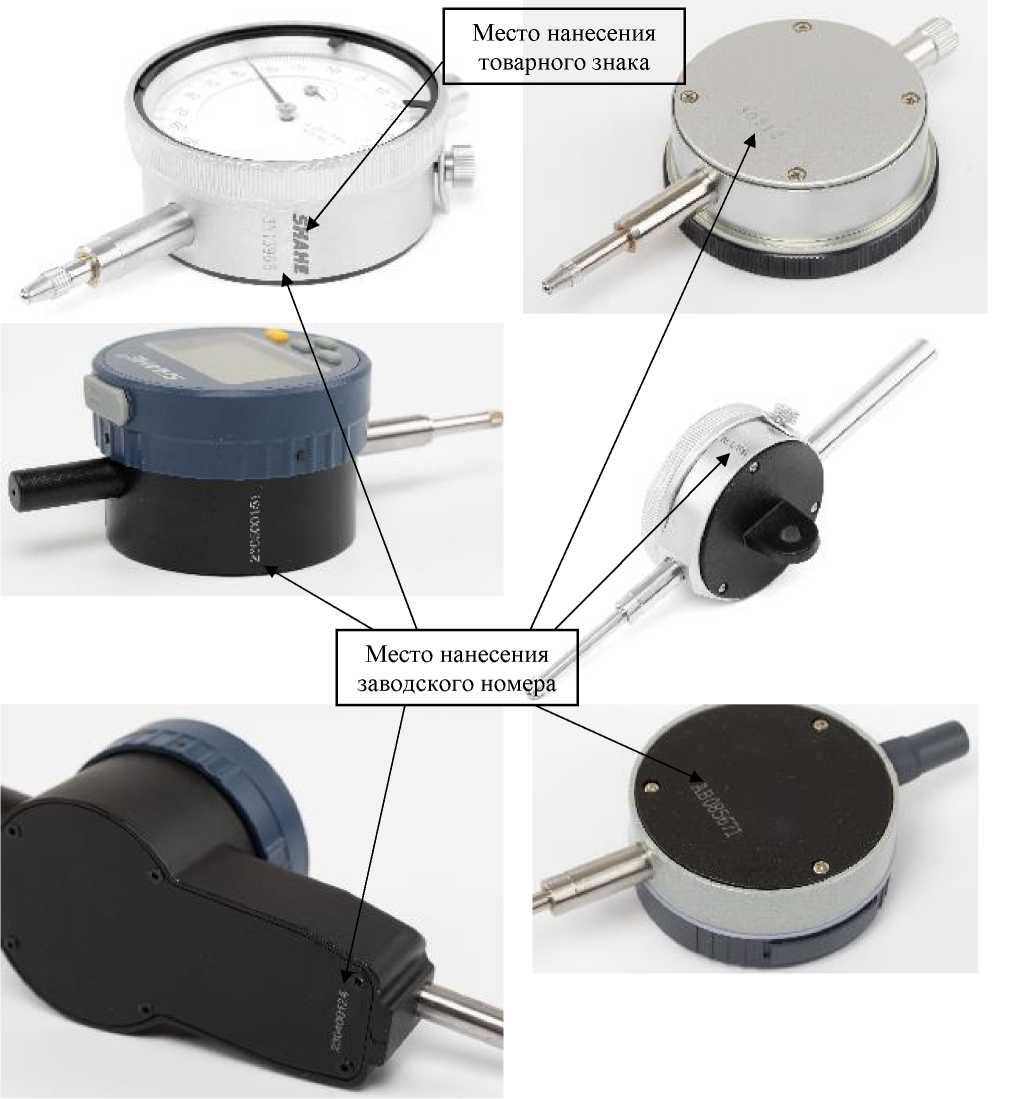

Рисунок 3 - Возможные места нанесения заводского номера
Таблица - Метрологические характеристики индикаторов модификации ИЧ
|
Диапазон измерений, мм |
Цена деления, мм |
Наибольшая алгебраическая разность погрешностей при прямом или при обратном ходе измерительного стержня, мкм |
Наибольшее измерительное усилие при прямом ходе, Н, не более |
Колебание измерительного усилия, Н, не более |
Размах показаний, мкм, не более | ||||||
|
Исполнение 1 |
Исполнение 2 | ||||||||||
|
на любом участке диапазона измерения, мм |
на всем диапазоне измерений |
на любом участке диапазона измерения, мм |
на всем диапазоне измерений | ||||||||
|
при прямом или обратном ходе |
при изменении направления движения измерительного стержня | ||||||||||
|
0,1 |
1 |
ОД |
1 | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
от 0 до 1 |
0,001 |
- |
- |
5 |
- |
- |
8 |
1,5 |
0,5 |
0,6 |
3 |
|
от 0 до 2 |
0,01 |
4 |
8 |
10 |
6 |
10 |
12 |
1,5 |
0,5 |
0,6 |
3 |
|
от 0 до 3 |
0,01 |
4 |
8 |
10 |
6 |
10 |
15 |
1,5 |
0,5 |
0,6 |
3 |
|
от 0 до 5 |
0,01 |
4 |
8 |
12 |
6 |
10 |
16 |
1,5 |
0,5 |
0,6 |
3 |
|
от 0 до 10 |
0,01 |
5 |
10 |
15 |
8 |
13 |
20 |
1,5 |
0,5 |
0,6 |
3 |
|
от 0 до 25 |
0,01 |
5 |
10 |
22 |
8 |
13 |
30 |
з,о |
0,5 |
0,6 |
6 |
|
от 0 до 50 |
0,01 |
10 |
15 |
40 |
15 |
20 |
50 |
5,0 |
0,5 |
0,6 |
6 |
|
от 0 до 100 |
0,01 |
15 |
20 |
50 |
20 |
25 |
60 |
5,0 |
0,5 |
0,6 |
6 |
|
Диапазон измерений, мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Наибольшее измерительное усилие при прямом ходе, Н, не более |
Колебание измерительного усилия при прямом или обратном ходе, Н, не более |
Размах показаний, мкм, не более | |
|
исполнение 1 |
исполнение 2 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 0 до 1,0 |
0,001 |
±3 |
±5 |
1,5 |
0,6 |
2 |
|
0,002 |
±4 |
±6 |
1,5 |
0,6 |
2 | |
|
от 0 до 3,0 |
0,001 |
±4 |
±7 |
1,5 |
0,6 |
3 |
|
0,01 |
±20 |
±30 |
1,5 |
0,6 |
10 | |
|
от 0 до 5,0 |
0,001 |
±5 |
±10 |
1,5 |
0,6 |
3 |
|
0,01 |
±30 |
±40 |
1,5 |
0,6 |
10 | |
|
от 0 до 10,0 |
0,001 |
±8 |
±13 |
2,0 |
0,6 |
3 |
|
0,01 |
±30 |
±40 |
2,0 |
0,6 |
10 | |
|
от 0 до 12,5 |
0,001 |
±8 |
±13 |
2,0 |
0,9 |
3 |
|
0,01 |
±30 |
±40 |
2,0 |
0,9 |
10 | |
|
от 0 до 12,7 |
0,001 |
±8 |
±13 |
2,0 |
0,9 |
3 |
|
0,01 |
±30 |
±40 |
2,0 |
0,9 |
10 | |
|
от 0 до 25,0 |
0,001 |
±8 |
±15 |
з,о |
1,6 |
3 |
|
0,01 |
±30 |
±50 |
з,о |
1,6 |
10 | |
|
от 0 до 25,4 |
0,001 |
±8 |
±15 |
з,о |
1,6 |
3 |
|
0,01 |
±30 |
±50 |
з,о |
1,6 |
10 | |
|
от 0 до 50,0 |
0,001 |
±9 |
±18 |
5,0 |
1,8 |
3 |
|
0,01 |
±40 |
±60 |
5,0 |
1,8 |
10 | |
|
от 0 до 100,0 |
0,01 |
±50 |
±70 |
5,0 |
1,8 |
10 |
|
Наименование характеристики |
Значение |
|
Присоединительный диаметр гильзы индикаторов, мм |
8 1-0.015/ |
|
Допуск цилиндричности присоединительной гильзы индикаторов, мкм, не более |
8 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более:
|
0,63 0,10 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
|
Степень защиты по ГОСТ 14254-2015 |
IP54, IP65 |
|
Средняя наработка на отказ, условных измерений, не менее:
|
1000000 500000 |
|
Средний срок службы индикаторов, лет, не менее |
3 |
Таблица 4 - Габаритные размеры и масса
|
Модификация |
Диапазон измерений, мм |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ИЧ |
от 0 до 1 |
150 |
70 |
60 |
0,250 |
|
от 0 до 2 |
150 |
70 |
60 |
0,250 | |
|
от 0 до 3 |
150 |
70 |
60 |
0,250 | |
|
от 0 до 5 |
120 |
70 |
60 |
0,250 | |
|
от 0 до 10 |
120 |
80 |
60 |
0,250 | |
|
от 0 до 25 |
190 |
80 |
60 |
0,250 | |
|
от 0 до 50 |
265 |
90 |
60 |
0,250 | |
|
от 0 до 100 |
420 |
90 |
60 |
0,300 | |
|
ИЧЦ |
от 0 до 1,0 |
130 |
70 |
70 |
0,250 |
|
от 0 до 3,0 |
130 |
70 |
70 |
0,250 | |
|
от 0 до 5,0 |
130 |
70 |
70 |
0,250 | |
|
от 0 до 10,0 |
150 |
70 |
70 |
0,250 | |
|
от 0 до 12,5 |
150 |
70 |
70 |
0,250 | |
|
от 0 до 12,7 |
150 |
70 |
70 |
0,250 | |
|
от 0 до 25,0 |
200 |
70 |
80 |
0,350 | |
|
от 0 до 25,4 |
200 |
70 |
80 |
0,350 | |
|
от 0 до 50,0 |
280 |
70 |
80 |
0,400 | |
|
от 0 до 100,0 |
430 |
80 |
80 |
0,500 | |
