Номер по Госреестру СИ: 95092-25
95092-25 Весы лабораторные неавтоматического действия
(Altimax)
Назначение средства измерений:
Весы лабораторные неавтоматического действия Altimax (далее - весы) предназначены для измерения массы при статическом взвешивании.

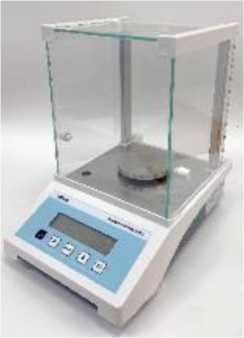

Внешний вид.
Весы лабораторные неавтоматического действия
Рисунок № 1
Внешний вид.
Весы лабораторные неавтоматического действия
Рисунок № 2

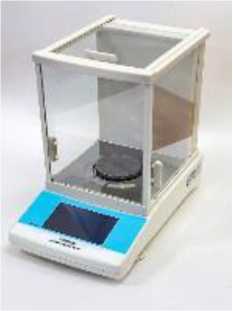

Внешний вид.
Весы лабораторные неавтоматического действия
Рисунок № 3

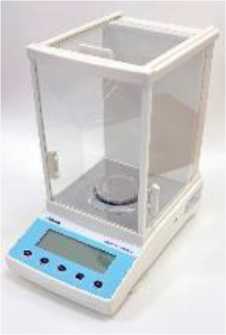

Внешний вид.
Весы лабораторные неавтоматического действия
Рисунок № 4
Внешний вид.
Весы лабораторные неавтоматического действия
Рисунок № 5

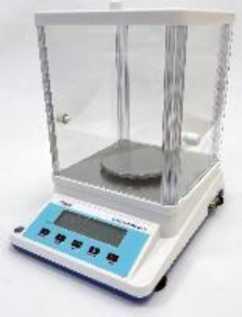

Внешний вид.
Весы лабораторные неавтоматического действия
Рисунок № 6
Внешний вид.
Весы лабораторные неавтоматического действия
Рисунок № 7
Общие сведения
Дата публикации - 17.04.2025
Срок свидетельства - 04.04.2030
Номер записи - 196898
ID в реестре СИ - 1424866
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Altimax BA-5-200, Altimax BA-5-1200, Altimax BA-5-1000, Altimax BA-3-220i, Altimax BA-3-210i, Altimax BA-3-200i, Altimax BA-3-120i, Altimax BA-3-100i, Altimax BA-1-220i, Altimax BA-1-220, Altimax BA-1-210i, Altimax BA-1-210, Altimax BA-1-200i, Altimax BA-1-200, Altimax BA-1-120i, Altimax BA-1-120, Altimax BA-1-110i, Altimax BA-1-110, Altimax BA-1-100i, Altimax BA-1-100,
Производитель
Изготовитель - Changzhou Xingyun Electronic Equipment Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Статистика
Кол-во поверок - 90
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№680 от 2025.04.04 Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Весы лабораторные неавтоматического действия (Altimax)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Весы лабораторные неавтоматического действия (Altimax)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 87 | 1 | 87 | 0 | 0 | 87 | 87 | 0 | ||
| ООО "КР МЕТРОЛОГИЯ" (RA.RU.312824) | 3 | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы лабораторные неавтоматического действия (Altimax)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами, в соответствии с требованиями п.5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств с встроенным ПО.
Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри весового модуля.
ПО загружается на заводе-изготовителе с использованием специального оборудования, после чего ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Для модификаций Altimax BA-1, Altimax BP-6 идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов. Для модификаций Altimax BA-3, Altimax BA-5, Altimax BA-7, Altimax BP-2 данные по номеру версии недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Идентификационные данные ПО указаны в таблице 1.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные ' |
ПО | |
|
Идентификационные данные (признаки) |
Значение | |
|
Altimax BA-3, Altimax BA-5, Altimax BA-7, Altimax BP-2, Altimax BP-6 |
Altimax BA-1 | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
8.04.xxxxxx* |
Х.У |
|
Цифровой идентификатор ПО |
- |
- |
|
*«xxxxxx», «х.у» - относится к метрологически не значимой части ПО «хххххх» - значения от 000000 до 999999 «х» - значения от 2 до 9 «у» - значения от 0 до 9 | ||
Знак утверждения типа
Знак утверждения типа и серийный номер в буквенно-цифровом или цифровом формате, состоящий из арабских цифр и латинских букв, наносятся методом гравировкиЛист № 3 Всего листов 10 или типографским способом на маркировочную табличку. Пример маркировочной таблички представлен на рисунке 2.
Цветовая гамма корпуса весов может быть изменена по решению изготовителя в одностороннем порядке.
Нанесение знака поверки на весы не предусмотрено.
Пломбирование весов изготовителем не осуществляется.
Программное обеспечениеПрограммное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами, в соответствии с требованиями п.5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств с встроенным ПО.
Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри весового модуля.
ПО загружается на заводе-изготовителе с использованием специального оборудования, после чего ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Для модификаций Altimax BA-1, Altimax BP-6 идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов. Для модификаций Altimax BA-3, Altimax BA-5, Altimax BA-7, Altimax BP-2 данные по номеру версии недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Идентификационные данные ПО указаны в таблице 1.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные ' |
ПО | |
|
Идентификационные данные (признаки) |
Значение | |
|
Altimax BA-3, Altimax BA-5, Altimax BA-7, Altimax BP-2, Altimax BP-6 |
Altimax BA-1 | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
8.04.xxxxxx* |
Х.У |
|
Цифровой идентификатор ПО |
- |
- |
|
*«xxxxxx», «х.у» - относится к метрологически не значимой части ПО «хххххх» - значения от 000000 до 999999 «х» - значения от 2 до 9 «у» - значения от 0 до 9 | ||
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для однодиапазонных весов приведены в таблице 2.
Значения минимальной нагрузки (Min-), максимальной нагрузки (Мах-), поверочного интервала (ei), цены деления (di), числа поверочных интервалов (ni), пределов допускаемой
погрешности (mpei), в соответствующих интервалах нагрузки (mi) для двухдиапазонных весов приведены в таблице 3.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке (2^mpe, таблицы 2, 3). Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары (таблицы 2, 3).
Таблица 2 - Метрологические характеристики однодиапазонных весов
|
Модификация |
Максимальная нагрузка (Max), г |
Минимальная нагрузка (Min), мг |
Действительная цена деления (d), мг |
Поверочный интервал, е, мг |
Количество поверочных интервалов (n) |
Интервалы нагрузки (m), г |
Пределы допускаемой погрешности при пер-вич. поверке (mpe), мг |
Класс точности по ГОСТ OIML R76-1-2011 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Altimax BA-1-100 Altimax BA-1-100i Altimax BA-3-100i |
100 |
10 |
0,1 |
1 |
100000 |
от 0,01 до 50 вкл. св. 50 до 100 вкл. |
± 0,5 ± 1 |
I (специальный) |
|
Altimax BA-1-110 Altimax BA-1-110i Altimax BA-3-110i |
110 |
10 |
0,1 |
1 |
110000 |
от 0,01 до 50 вкл. св. 50 до 110 вкл. |
± 0,5 ± 1 |
I (специальный) |
|
Altimax BA-1-120 Altimax BA-1-120i Altimax BA-3-120i |
120 |
10 |
0,1 |
1 |
120000 |
от 0,01 до 50 вкл. св. 50 до 120 вкл. |
± 0,5 ± 1 |
I (специальный) |
|
Altimax BA-1-200 Altimax BA-1-200i Altimax BA-3-200i |
200 |
10 |
0,1 |
1 |
200000 |
от 0,01 до 50 вкл. св. 50 до 200 вкл. |
± 0,5 ± 1 |
I (специальный) |
|
Altimax BA-1-210 Altimax BA-1-210i Altimax BA-3-210i |
210 |
10 |
0,1 |
1 |
210000 |
от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 210 вкл. |
± 0,5 ± 1 ± 1,5 |
I (специальный) |
|
Altimax BA-1-220 Altimax BA-1-220i Altimax BA-3-220i |
220 |
10 |
0,1 |
1 |
220000 |
от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 220 вкл. |
± 0,5 ± 1 ± 1,5 |
I (специальный) |
|
Altimax BA-5-200 Altimax BA-5-200i |
200 |
20 |
1 |
10 |
20000 |
от 0,02 до 50 вкл. св. 50 до 200 вкл. |
± 5 ± 10 |
II (высокий) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Altimax BA-5-300 |
от 0,02 до 50 вкл. |
± 5 |
II | |||||
|
300 |
20 |
1 |
10 |
30000 |
св. 50 до 200 вкл. |
± 10 | ||
|
Altimax BA-5-300i |
св. 200 до 300 вкл. |
± 15 |
(высокий) | |||||
|
Altimax BA-5-500 |
от 0,02 до 50 вкл. |
± 5 |
II | |||||
|
500 |
20 |
1 |
10 |
50000 |
св. 50 до 200 вкл. |
± 10 | ||
|
Altimax BA-5-500i |
св. 200 до 500 вкл. |
± 15 |
(высокий) | |||||
|
Altimax BA-5-600 |
от 0,02 до 50 вкл. |
± 5 |
II | |||||
|
600 |
20 |
1 |
10 |
60000 |
св. 50 до 200 вкл. |
± 10 | ||
|
Altimax BA-5-600i |
св. 200 до 600 вкл. |
± 15 |
(высокий) | |||||
|
от 0,1 до 50 вкл. |
± 5 |
тт | ||||||
|
Altimax BA-5-1000 |
1000 |
20 |
1 |
10 |
100000 |
св. 50 до 200 вкл. |
± 10 |
II |
|
св. 200 до 1000 вкл. |
± 15 |
(высокий) | ||||||
|
от 0,1 до 250 вкл. |
± 25 |
тт | ||||||
|
Altimax BA-5-1200 |
1200 |
20 |
1 |
50 |
24000 |
св. 250 до 1000 вкл. |
± 50 |
II |
|
св. 1000 до 1200 вкл. |
± 75 |
(высокий) | ||||||
|
Altimax BA-7-110 |
110 |
20 |
1 |
10 |
11000 |
от 0,1 до 50 вкл. |
± 5 |
II |
|
св. 50 до 110 вкл. |
± 10 |
(высокий) | ||||||
|
от 0,1 до 50 вкл. |
± 5 |
тт II | ||||||
|
Altimax BA-7-210 |
210 |
20 |
1 |
10 |
21000 |
св. 50 до 200 вкл. |
± 10 | |
|
св. 200 до 210 вкл. |
± 15 |
(высокий) | ||||||
|
от 0,1 до 50 вкл. |
± 5 |
тт II | ||||||
|
Altimax BA-7-310 |
310 |
20 |
1 |
10 |
31000 |
св. 50 до 200 вкл. |
± 10 | |
|
св. 200 до 310 вкл. |
± 15 |
(высокий) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Altimax BP-2-110 |
110 |
200 |
10 |
20 |
5500 |
от 0,1 до 50 вкл. св. 50 до 110 вкл. |
± 10 ± 20 |
II (высокий) |
|
от 0,1 до 50 вкл. |
± 10 |
II (высокий) | ||||||
|
Altimax BP-2-210 |
210 |
200 |
10 |
20 |
10500 |
св. 50 до 200 вкл. св. 200 до 210 вкл. |
± 20 ± 30 | |
|
от 0,1 до 50 вкл. |
± 10 |
II (высокий) | ||||||
|
Altimax BP-2-310 |
310 |
200 |
10 |
20 |
15500 |
св. 50 до 200 вкл. св. 200 до 310 вкл. |
± 20 ± 30 | |
|
Altimax BP-2-510 |
510 |
500 |
10 |
100 |
5100 |
от 0,1 до 500 вкл. св. 500 до 510 вкл. |
± 50 ±100 |
II (высокий) |
|
Altimax BP-2-610 |
610 |
500 |
10 |
100 |
6100 |
от 0,1 до 500 вкл. св. 500 до 610 вкл. |
± 50 ±100 |
II (высокий) |
|
Altimax BP-2-1100 |
1100 |
500 |
10 |
100 |
11000 |
от 0,1 до 500 вкл. св. 500 до 1100 вкл. |
± 50 ±100 |
II (высокий) |
|
от 0,1 до 500 вкл. |
± 50 ±100 ±150 |
II (высокий) | ||||||
|
Altimax BP-2-2100 |
2100 |
500 |
10 |
100 |
21000 |
св. 500 до 2000 вкл. св. 2000 до 2100 вкл. | ||
|
от 0,1 до 500 вкл. |
± 50 |
II (высокий) | ||||||
|
Altimax BP-2-3100 |
3100 |
500 |
10 |
100 |
31000 |
св. 500 до 2000 вкл. |
±100 | |
|
св. 2000 до 3100 вкл. |
±150 | |||||||
|
Altimax BP-6-6200 |
6200 |
1000 |
10 |
100 |
62000 |
от 1 до 5000 вкл. св. 5000 до 6200 вкл. |
±50 ±100 |
I (специальный) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Altimax BP-6-8200 |
8200 |
1000 |
10 |
100 |
82000 |
от 1 до 5000 вкл. св. 5000 до 8200 вкл. |
±50 ±100 |
I (специальный) |
|
Altimax BP-6-10100 |
10100 |
1000 |
10 |
100 |
101000 |
от 1 до 5000 вкл. св. 5000 до 10100 вкл. |
±50 ±100 |
I (специальный) |
|
Altimax BP-6-12100 |
12100 |
1000 |
10 |
100 |
121000 |
от 1 до 5000 вкл. св. 5000 до 12100 вкл. |
±50 ±100 |
I (специальный) |
Таблица 3 - Метрологические характеристики двухдиапазонных весов
|
Модификация |
Wi |
Максимальная нагрузка (Maxi), г |
Минимальная нагрузк а (Mini), мг |
Действительная цена деления, (di), мг |
Поверочный интервал, d, мг |
Количество поверочных интервалов (n) |
Интервалы нагрузки (m), г |
Пределы допускаемой погрешности при первич. поверке (mpe), мг |
Класс точности по ГОСТ OIML R76-1-2011 |
|
Altimax BA-7- 110-610 |
W1 |
110 |
20 |
1 |
10 |
11000 |
от 0,1 до 50 вкл. св. 50 до 110 вкл. |
± 5 ± 10 |
II (высокий) |
|
W2 |
610 |
500 |
10 |
100 |
6100 |
от 0,1 до 500 вкл. св. 500 до 610 вкл. |
± 50 ±100 |
II (высокий) |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Влияние устройства установки на нуль на результат взвешивания, не более |
±0,25e |
|
Показания на дисплее массы, г, не более |
Max + 9e |
|
Диапазон устройства выборки массы тары |
от 0 до Max |
|
Параметры электрического питания от сети переменного тока: Напряжение, В |
220±15% |
|
Частота, Гц |
50±1 |
|
Габаритные размеры, мм, не более: Высота |
360 |
|
Ширина |
230 |
|
Длина |
380 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации: Температура окружающей среды, °С |
от 15 до 35 |
|
Относительная влажность, % |
до 80, без конденсата |
наносится на маркировочную табличку, расположенную на корпусе прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Основные приемы работы с весами» документа «Весы неавтоматического действия Altimax ВА-1. Руководство по эксплуатации. Паспорт», в разделе 3 «Основные приемы работы с весами» документа «Весы неавтоматического действия Altimax ВА-3. Руководство по эксплуатации. Паспорт», в разделе 3 «Основные приемы работы с весами» документа «Весы неавтоматического действия Altimax ВА-5. Руководство по эксплуатации. Паспорт», в разделе 4 «Взвешивание» документа «Весы неавтоматического действия Altimax ВА-7, ВР-2. Руководство по эксплуатации. Паспорт», в разделе 8 «Взвешивание» документа «Весы неавтоматического действия Altimax ВР-6. Руководство по эксплуатации. паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия «Changzhou Xingyun Electronic Equipment Co., Ltd», Китай.
ПравообладательChangzhou Xingyun Electronic Equipment Co., Ltd, Китай
Адрес: No.94, RoadChaoyang New Village, Tianning District, Changzhou, Jiangsu, China
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон/факс: +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Web-сайт: kip-mce.ru
Правообладатель
Changzhou Xingyun Electronic Equipment Co., Ltd, КитайАдрес: No.94, RoadChaoyang New Village, Tianning District, Changzhou, Jiangsu, China
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов, входящих в состав ГПУ весоизмерительных датчиков (тензометрических или с компенсации) в пропорционально пропорционально
аналоговый или массе взвешиваемого груза.
массе взвешиваемого
системой электромагнитной цифровой электрический сигнал, Электрический сигнал,
груза, преобразуется в аналого-цифровом
изменяющийся изменяющийся
преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.
Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального, процентного взвешивания.
Весы могут иметь следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):
-
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
-
- определение стабильного равновесия (4.4.2);
-
- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство индикации отклонения от нуля (4.5.5);
-
- автоматическое устройство юстировки чувствительности (4.1.2.5);
-
- обнаружение промахов (4.13.9);
-
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
-
- запоминающее устройство (4.4.6);
-
- вспомогательное показывающее устройство (Т.2.5);
-
- взвешивание в единицах измерения массы - грамм, миллиграмм, карат (2.1):
Весы неавтоматического действия Altimax выпускаются в 6 модификациях: Altimax BA-1, Altimax BA-3, Altimax BA-5, Altimax BA-7, Altimax BP-2, Altimax BP-6. Модификации отличаются метрологическими характеристиками, указанными в таблицах 3-4, габаритными размерами, типом источника питания, наличием ветрозащитного кожуха и дополнительными функциями.
Индекс «i» (при наличии) — условное обозначение весов с функцией автоматической/полуавтоматической юстировки. Общий вид весов представлен на Рисунке 1.
ВА-1
ВР-2
ВА-3
ВА-5
ВР-6
Рисунок 1 - Общий вид весов
ВА-7
Место нанесения серийного номера
Место нанесения знака утверждения типа
Jtimax I Аналитические весы
Сделано в Китае ф 1И[@
+15°С/+35°С
-220В/50 Гц
МодельГАШтах BA-1-220i
Сер. номер:
Мах: 220 г Mirt: 10 г d= 0,1 мг е= 1 мг
Рисунок 2 - Пример маркировочной таблички
Маркировочная табличка наносится на боковую или заднюю стенку весов наклеиванием. Знак утверждения типа и серийный номер в буквенно-цифровом или цифровом формате, состоящий из арабских цифр и латинских букв, наносятся методом гравировки
Лист № 3 Всего листов 10 или типографским способом на маркировочную табличку. Пример маркировочной таблички представлен на рисунке 2.
Цветовая гамма корпуса весов может быть изменена по решению изготовителя в одностороннем порядке.
Нанесение знака поверки на весы не предусмотрено.
Пломбирование весов изготовителем не осуществляется.
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для однодиапазонных весов приведены в таблице 2.
Значения минимальной нагрузки (Min-), максимальной нагрузки (Мах-), поверочного интервала (ei), цены деления (di), числа поверочных интервалов (ni), пределов допускаемой
погрешности (mpei), в соответствующих интервалах нагрузки (mi) для двухдиапазонных весов приведены в таблице 3.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке (2^mpe, таблицы 2, 3). Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары (таблицы 2, 3).
Таблица 2 - Метрологические характеристики однодиапазонных весов
|
Модификация |
Максимальная нагрузка (Max), г |
Минимальная нагрузка (Min), мг |
Действительная цена деления (d), мг |
Поверочный интервал, е, мг |
Количество поверочных интервалов (n) |
Интервалы нагрузки (m), г |
Пределы допускаемой погрешности при пер-вич. поверке (mpe), мг |
Класс точности по ГОСТ OIML R76-1-2011 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Altimax BA-1-100 Altimax BA-1-100i Altimax BA-3-100i |
100 |
10 |
0,1 |
1 |
100000 |
от 0,01 до 50 вкл. св. 50 до 100 вкл. |
± 0,5 ± 1 |
I (специальный) |
|
Altimax BA-1-110 Altimax BA-1-110i Altimax BA-3-110i |
110 |
10 |
0,1 |
1 |
110000 |
от 0,01 до 50 вкл. св. 50 до 110 вкл. |
± 0,5 ± 1 |
I (специальный) |
|
Altimax BA-1-120 Altimax BA-1-120i Altimax BA-3-120i |
120 |
10 |
0,1 |
1 |
120000 |
от 0,01 до 50 вкл. св. 50 до 120 вкл. |
± 0,5 ± 1 |
I (специальный) |
|
Altimax BA-1-200 Altimax BA-1-200i Altimax BA-3-200i |
200 |
10 |
0,1 |
1 |
200000 |
от 0,01 до 50 вкл. св. 50 до 200 вкл. |
± 0,5 ± 1 |
I (специальный) |
|
Altimax BA-1-210 Altimax BA-1-210i Altimax BA-3-210i |
210 |
10 |
0,1 |
1 |
210000 |
от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 210 вкл. |
± 0,5 ± 1 ± 1,5 |
I (специальный) |
|
Altimax BA-1-220 Altimax BA-1-220i Altimax BA-3-220i |
220 |
10 |
0,1 |
1 |
220000 |
от 0,01 до 50 вкл. св. 50 до 200 вкл. св. 200 до 220 вкл. |
± 0,5 ± 1 ± 1,5 |
I (специальный) |
|
Altimax BA-5-200 Altimax BA-5-200i |
200 |
20 |
1 |
10 |
20000 |
от 0,02 до 50 вкл. св. 50 до 200 вкл. |
± 5 ± 10 |
II (высокий) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Altimax BA-5-300 |
от 0,02 до 50 вкл. |
± 5 |
II | |||||
|
300 |
20 |
1 |
10 |
30000 |
св. 50 до 200 вкл. |
± 10 | ||
|
Altimax BA-5-300i |
св. 200 до 300 вкл. |
± 15 |
(высокий) | |||||
|
Altimax BA-5-500 |
от 0,02 до 50 вкл. |
± 5 |
II | |||||
|
500 |
20 |
1 |
10 |
50000 |
св. 50 до 200 вкл. |
± 10 | ||
|
Altimax BA-5-500i |
св. 200 до 500 вкл. |
± 15 |
(высокий) | |||||
|
Altimax BA-5-600 |
от 0,02 до 50 вкл. |
± 5 |
II | |||||
|
600 |
20 |
1 |
10 |
60000 |
св. 50 до 200 вкл. |
± 10 | ||
|
Altimax BA-5-600i |
св. 200 до 600 вкл. |
± 15 |
(высокий) | |||||
|
от 0,1 до 50 вкл. |
± 5 |
тт | ||||||
|
Altimax BA-5-1000 |
1000 |
20 |
1 |
10 |
100000 |
св. 50 до 200 вкл. |
± 10 |
II |
|
св. 200 до 1000 вкл. |
± 15 |
(высокий) | ||||||
|
от 0,1 до 250 вкл. |
± 25 |
тт | ||||||
|
Altimax BA-5-1200 |
1200 |
20 |
1 |
50 |
24000 |
св. 250 до 1000 вкл. |
± 50 |
II |
|
св. 1000 до 1200 вкл. |
± 75 |
(высокий) | ||||||
|
Altimax BA-7-110 |
110 |
20 |
1 |
10 |
11000 |
от 0,1 до 50 вкл. |
± 5 |
II |
|
св. 50 до 110 вкл. |
± 10 |
(высокий) | ||||||
|
от 0,1 до 50 вкл. |
± 5 |
тт II | ||||||
|
Altimax BA-7-210 |
210 |
20 |
1 |
10 |
21000 |
св. 50 до 200 вкл. |
± 10 | |
|
св. 200 до 210 вкл. |
± 15 |
(высокий) | ||||||
|
от 0,1 до 50 вкл. |
± 5 |
тт II | ||||||
|
Altimax BA-7-310 |
310 |
20 |
1 |
10 |
31000 |
св. 50 до 200 вкл. |
± 10 | |
|
св. 200 до 310 вкл. |
± 15 |
(высокий) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Altimax BP-2-110 |
110 |
200 |
10 |
20 |
5500 |
от 0,1 до 50 вкл. св. 50 до 110 вкл. |
± 10 ± 20 |
II (высокий) |
|
от 0,1 до 50 вкл. |
± 10 |
II (высокий) | ||||||
|
Altimax BP-2-210 |
210 |
200 |
10 |
20 |
10500 |
св. 50 до 200 вкл. св. 200 до 210 вкл. |
± 20 ± 30 | |
|
от 0,1 до 50 вкл. |
± 10 |
II (высокий) | ||||||
|
Altimax BP-2-310 |
310 |
200 |
10 |
20 |
15500 |
св. 50 до 200 вкл. св. 200 до 310 вкл. |
± 20 ± 30 | |
|
Altimax BP-2-510 |
510 |
500 |
10 |
100 |
5100 |
от 0,1 до 500 вкл. св. 500 до 510 вкл. |
± 50 ±100 |
II (высокий) |
|
Altimax BP-2-610 |
610 |
500 |
10 |
100 |
6100 |
от 0,1 до 500 вкл. св. 500 до 610 вкл. |
± 50 ±100 |
II (высокий) |
|
Altimax BP-2-1100 |
1100 |
500 |
10 |
100 |
11000 |
от 0,1 до 500 вкл. св. 500 до 1100 вкл. |
± 50 ±100 |
II (высокий) |
|
от 0,1 до 500 вкл. |
± 50 ±100 ±150 |
II (высокий) | ||||||
|
Altimax BP-2-2100 |
2100 |
500 |
10 |
100 |
21000 |
св. 500 до 2000 вкл. св. 2000 до 2100 вкл. | ||
|
от 0,1 до 500 вкл. |
± 50 |
II (высокий) | ||||||
|
Altimax BP-2-3100 |
3100 |
500 |
10 |
100 |
31000 |
св. 500 до 2000 вкл. |
±100 | |
|
св. 2000 до 3100 вкл. |
±150 | |||||||
|
Altimax BP-6-6200 |
6200 |
1000 |
10 |
100 |
62000 |
от 1 до 5000 вкл. св. 5000 до 6200 вкл. |
±50 ±100 |
I (специальный) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Altimax BP-6-8200 |
8200 |
1000 |
10 |
100 |
82000 |
от 1 до 5000 вкл. св. 5000 до 8200 вкл. |
±50 ±100 |
I (специальный) |
|
Altimax BP-6-10100 |
10100 |
1000 |
10 |
100 |
101000 |
от 1 до 5000 вкл. св. 5000 до 10100 вкл. |
±50 ±100 |
I (специальный) |
|
Altimax BP-6-12100 |
12100 |
1000 |
10 |
100 |
121000 |
от 1 до 5000 вкл. св. 5000 до 12100 вкл. |
±50 ±100 |
I (специальный) |
Таблица 3 - Метрологические характеристики двухдиапазонных весов
|
Модификация |
Wi |
Максимальная нагрузка (Maxi), г |
Минимальная нагрузк а (Mini), мг |
Действительная цена деления, (di), мг |
Поверочный интервал, d, мг |
Количество поверочных интервалов (n) |
Интервалы нагрузки (m), г |
Пределы допускаемой погрешности при первич. поверке (mpe), мг |
Класс точности по ГОСТ OIML R76-1-2011 |
|
Altimax BA-7- 110-610 |
W1 |
110 |
20 |
1 |
10 |
11000 |
от 0,1 до 50 вкл. св. 50 до 110 вкл. |
± 5 ± 10 |
II (высокий) |
|
W2 |
610 |
500 |
10 |
100 |
6100 |
от 0,1 до 500 вкл. св. 500 до 610 вкл. |
± 50 ±100 |
II (высокий) |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Влияние устройства установки на нуль на результат взвешивания, не более |
±0,25e |
|
Показания на дисплее массы, г, не более |
Max + 9e |
|
Диапазон устройства выборки массы тары |
от 0 до Max |
|
Параметры электрического питания от сети переменного тока: Напряжение, В |
220±15% |
|
Частота, Гц |
50±1 |
|
Габаритные размеры, мм, не более: Высота |
360 |
|
Ширина |
230 |
|
Длина |
380 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации: Температура окружающей среды, °С |
от 15 до 35 |
|
Относительная влажность, % |
до 80, без конденсата |
