Номер по Госреестру СИ: 95081-25
95081-25 Трансформаторы тока измерительные разъемные
(ТРП-0,66)
Назначение средства измерений:
Трансформаторы тока измерительные разъемные ТРП-0,66 (далее по тексту -трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Внешний вид.
Трансформаторы тока измерительные разъемные

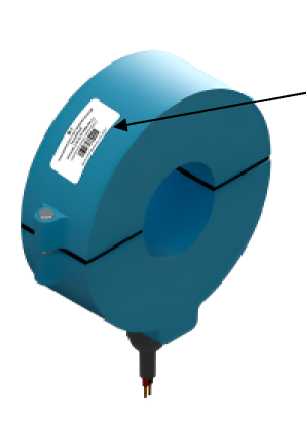

Рисунок № 1

Внешний вид.
Трансформаторы тока измерительные разъемные

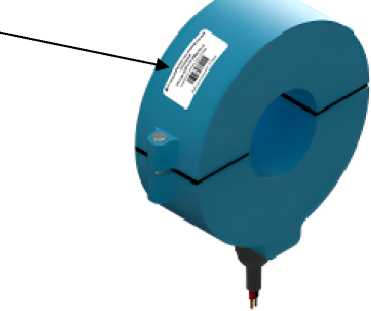

Рисунок № 2

Внешний вид.
Трансформаторы тока измерительные разъемные

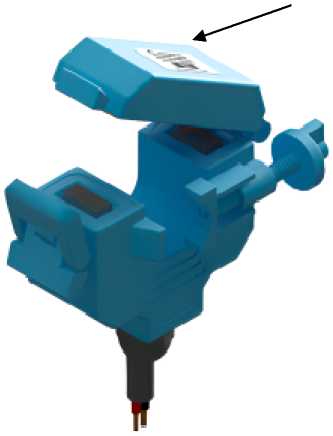

Рисунок № 3

Внешний вид.
Трансформаторы тока измерительные разъемные

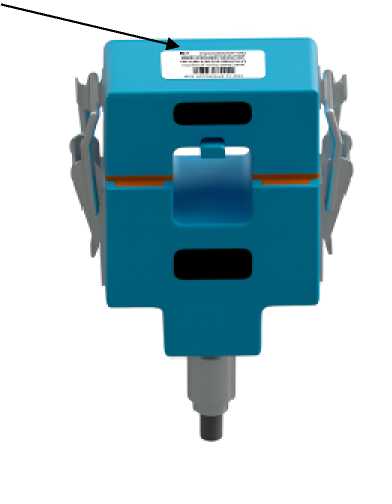

Рисунок № 4

Внешний вид.
Трансформаторы тока измерительные разъемные

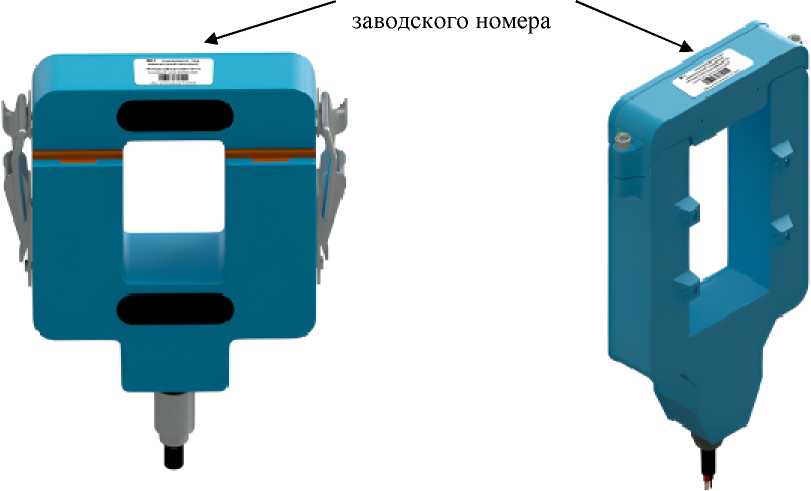

Рисунок № 5

Внешний вид.
Трансформаторы тока измерительные разъемные

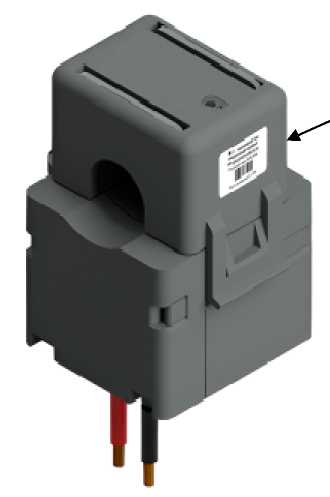

Рисунок № 6

Внешний вид.
Трансформаторы тока измерительные разъемные
Рисунок № 7

Внешний вид.
Трансформаторы тока измерительные разъемные

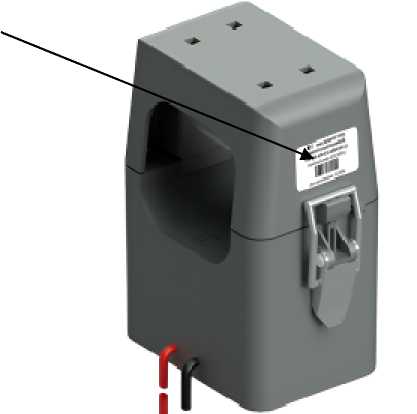

Рисунок № 8

Внешний вид.
Трансформаторы тока измерительные разъемные
Рисунок № 9
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в руководстве по эксплуатации в разделе 1.3 «Устройство и работа» и разделе 3.2 «Монтаж и эксплуатация».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «ГСИ. Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2.
Дополнительные требования к трансформаторам тока».
ПравообладательКомпания Jiangyin Spark Electronic Technology Co., Ltd., Китай
Адрес: 6608, 6th Floor, Building A, No. 6 Xinyuan Road, Jiangyin City, Jiangsu Province, China
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): 8 (495) 544-00-00
E-mail: info.ozrn@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Конструкция трансформаторов представляет собой кольцевой разъемный магнитопровод с вторичной обмоткой, заключенный в изолирующий корпус из самозатухающего пластика. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов.
Трансформаторы с разъемным магнитопроводом применяются для монтажа на работающих сетях. Их конструкция позволяет вести монтаж без отсоединения шин и, при особой необходимости, без отключения напряжения.
Трансформаторы используются в комплектных распределительных устройствах внутренней и внешней установки электрических подстанций и являются комплектующими изделиями.
Трансформаторы являются неремонтопригодными изделиями.
Схема обозначения трансформаторов в зависимости от модификации приведена на рисунке 1.

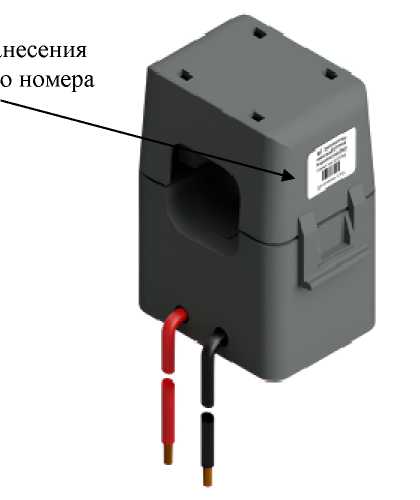

Внешний вид трансформаторов с указанием места нанесения заводского номера приведен на рисунках 2-6. Заводской номер наносится на корпус трансформаторов на специальной наклейке в цифровом формате с помощью типографской печати.
Нанесение знака поверки на корпус трансформаторов не предусмотрено, знак поверки наносится в паспорт и/или в свидетельство о поверке в виде оттиска.

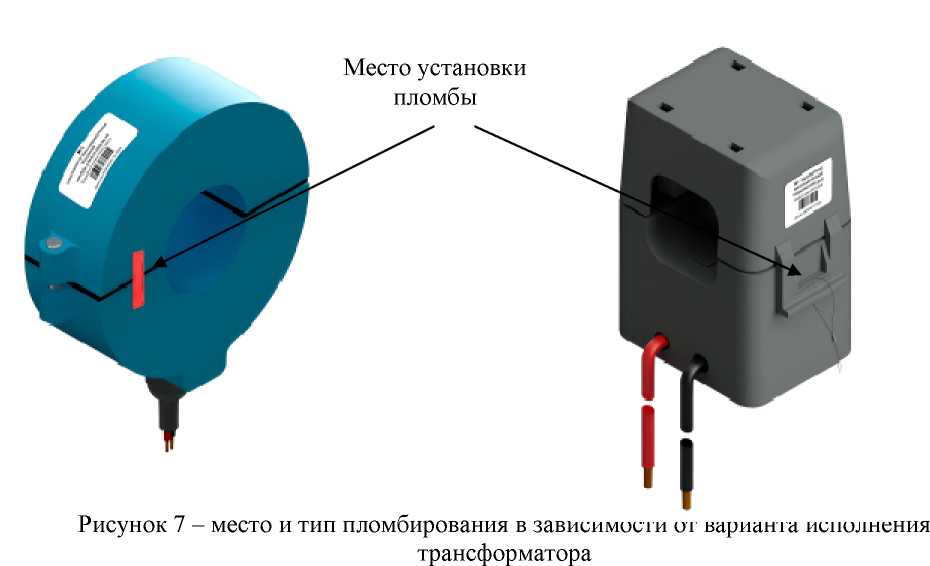

Предусмотрена защита трансформаторов от несанкционированного доступа с помощью пломбирования. Пломбирование трансформаторов для варианта исполнения 1 и 2 осуществляется путем установки саморазрушающейся наклейки-пломбы в месте соединения верхней и нижней части прибора, пломбирование трансформаторов исполнения 3 осуществляется путем установки пломбы (с использованием витой проволоки или шпагата) на фиксаторе прибора. Способы пломбирования для разных вариантов исполнения указаны на рисунке 7.
Р П -0,66-П-П-П-П-П
Климатическое исполнение и категория
_______размещения3___________________________ _________Номинальный вторичный ток1 2, А__________ ____________Номинальный первичный ток1, А__________ ______________Класс точности2_________________________ Конструктивный вариант исполнения 1 : 1/36, 1/60, 2/30, 2/40, 2/68, 2/162, 3/16, 3/24, 3/36 ___________________3/50 ______________________________ ______________________Номинальное напряжение, к3 В 4_____________ ________________________Вид изоляции (П-в пластмассовом корпусе)
___________________________Обозначение по виду (Р-разъёмный)_________ Обозначение трансформатора
Место нанесения
ТРП-0,66-1/36
Рисунок 1 - структура условного обозначения трансформаторов
заводского номера

ТРП-0,66-1/60
Место нанесения

заводского номера
Рисунок 3 - внешний вид трансформаторов варианта исполнения 2 с указанием места нанесения заводского номера
Место нанесения
ТРП-0,66-2/68
ТРП-0,66-2/162
ТРП-0,66-3/16
номера
ТРП-0,66-3/24
Рисунок 5 - внешний вид трансформаторов варианта исполнения 3 с указанием места нанесения заводского номера
Место нанесения
заводского номера

ТРП-0,66-3/36
ТРП-0,66-3/50
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2. Габаритные размеры -в таблице 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||
|
Модификация | ||||||||||||
|
ТРП-0,66- 1/36 |
ТРП-0,66- 1/60 |
ТРП-0,66- 2/30 |
ТРП-0,66- 2/30 |
ТРП-0,66- 2/40 |
ТРП-0,66- 2/68 |
ТРП-0,66- 2/162 |
ТРП-0,66- 3/16 |
ТРП-0,66- 3/24 |
ТРП-0,66- 3/36 |
ТРП-0,66- 3/50 |
ТРП-0,66- 3/50 | |
|
Номинальное напряжение трансформатора Uhom, кВ |
0,66 | |||||||||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||||||||||
|
Номинальная частота напряжения сети /ном, Г Ц |
50 | |||||||||||
|
Номинальный первичный ток трансформатора Аном, А |
100 200 300 400 500 |
600 1000 1500 2000 2500 3000 |
100 200 300 350 400 |
80 250 300 400 |
100 200 300 400 500 600 |
600 800 1000 1200 1500 |
1000 1200 1500 2000 |
200 300 |
200 250 300 |
100 200 300 400 500 |
400 500 600 800 1000 |
400 500 600 800 1000 |
|
Номинальный вторичный рабочий ток Аном, А |
5 |
5 |
5 |
1 |
5 |
5 |
5 |
5 |
5 |
5 |
1 |
5 |
|
Количество вторичных обмоток |
1 | |||||||||||
|
Наименование характеристики |
Значение | |||||||||
|
Модификация | ||||||||||
|
ТРП-0,66- 1/36 |
ТРП-0,66- 1/60 |
ТРП-0,66- 2/30 |
ТРП-0,66- 2/30 |
ТРП-0,66- 2/40 |
ТРП-0,66- ТРП-0,66- 2/68 2/162 |
ТРП-0,66- 3/16 |
ТРП-0,66- 3/24 |
ТРП-0,66- 3/36 |
ТРП-0,66- ТРП-0,66- 3/50 3/50 | |
|
Номинальная вторичная нагрузка &ном с коэффициентом МОЩНОСТИ COS ф2 = 0,8, В-А:
Z1HOM от 80 до 300 А;
600 А;
Zihom от 800 до 1500 А;
до 2500 А;
до 5000 А |
5,0 10,0 20,0 | |||||||||
|
Класс точности по ГОСТ 7746-2015 |
0,5Х) 0,5S |
0,52) 0,5S |
0,5S |
0,5S |
I1) 0,53) 0,5S |
0,54) 0,5S |
1 |
1 |
15> 0,5 |
I6) 0,5S |
Значение
Наименование
характеристики
Модификация
ТРП-0,66-
1/36
ТРП-0,66- ТРП-0,66-
1/60 2/30
ТРП-0,66-
2/30
ТРП-0,(
2/40
|
ТРП-0,66- |
ТРП-0,66- |
ТРП-0,66- |
ТРП-0,66- |
ТРП-0,66- |
ТРП-0,66- |
ТРП-0,66- |
|
2/68 |
2/162 |
3/16 |
3/24 |
3/36 |
3/50 |
3/50 |
Номинальный коэффициент безопасности вторичной обмотки, Льном
Примечание:
-
1) Для номинального первичного тока 100 А, 200 А, 300 А.
-
2) Для номинального первичного тока 600 А, 1000 А.
-
3) Для номинального первичного тока 400 А.
-
4) Для номинального первичного тока 600 А, 800А.
-
5) Для номинального первичного тока 100А, 200 А, 300 А, 400 А.
-
6) Для номинального первичного тока 400 А,
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Испытательное одноминутное напряжение частотой 50 Гц, кВ |
3 |
|
Степень защиты корпуса по ГОСТ 14254-2015
|
IP67 IP20 |
|
Климатическое исполнение и категория по ГОСТ 15150
|
У1 У3 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
|
Условия эксплуатации: температура окружающего воздуха, °С
|
от -45 до +70 от -45 до +55 95 |
|
Средняя наработка на отказ, ч, не менее |
230 000 |
|
Средний срок службы, лет, не менее |
25 |
|
Габаритные размеры, мм |
см. таблицу 3 |
|
Масса, кг |
см. таблицу 3 |
Таблица 3 - Габаритные размеры
|
Модификация прибора |
Габаритные размеры, мм, не более (ширинахвысотахглубина) |
Габаритные размеры отверстия, мм, не более (ширинаxвысота) |
Диаметр отверстия, 2 мм , не более |
Масса, кг, не более |
|
ТРП-0,66-1/36 |
107х126х42 |
- |
36 |
0,7 |
|
ТРП-0,66-1/60 |
179x191x58 |
- |
60 |
2,0 |
|
ТРП-0,66-2/30 |
102x106x53 |
- |
30,5 |
1,8 |
|
ТРП-0,66-2/40 |
143x166x70 |
40x41 |
- |
2,2 |
|
ТРП-0,66-2/68 |
203x203x62 |
61x87 |
- |
3,0 |
|
ТРП-0,66-2/162 |
187x327x55 |
81x162 |
- |
3,0 |
|
ТРП-0,66-3/16 |
51x65x44 |
- |
16 |
0,3 |
|
ТРП-0,66-3/24 |
57x69x37 |
25x25 |
- |
0,3 |
|
ТРП-0,66-3/36 |
68x86x42 |
37x38 |
- |
0,5 |
|
ТРП-0,66-3/50 |
98x119x60 |
52x51 |
- |
1,1 |
