Номер по Госреестру СИ: 95079-25
95079-25 Приборы многофункциональные для измерений параметров жидких металлов
(ML2C-CELOX)

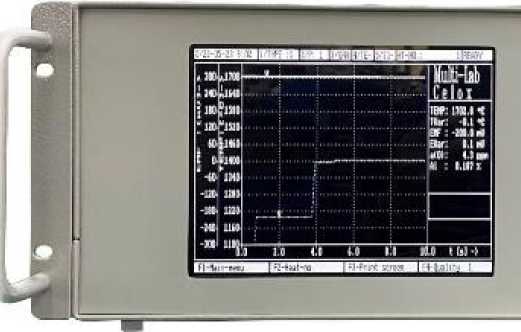

Внешний вид.
Приборы многофункциональные для измерений параметров жидких металлов
Рисунок № 1

Внешний вид.
Приборы многофункциональные для измерений параметров жидких металлов
Рисунок № 2

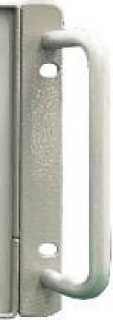

Внешний вид.
Приборы многофункциональные для измерений параметров жидких металлов
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенного метрологически значимого ПО. Данное ПО устанавливается в энергонезависимую память приборов в процессе производства и недоступно для несанкционированной внешней модификации. ПО предназначено для расчета измеренных значений в режиме реального времени и их архивирования в памяти прибора, а также для настройки прибора.
Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Multi-Lab Celox |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.14.00С |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Использование по назначению» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт организации «Heraeus Electro-Nite Shanghai Co., Ltd.» Приборы многофункциональные для измерений параметров жидких металлов ML2C-CELOX. Технические условия.
ПравообладательФирма «Heraeus Electro-Nite Shanghai Co., Ltd.», Китай
Адрес: No.6570 ZhongChun Road, Qibao, Minghang District, Shanghai
Телефон: +86 21 5479 8896
E-mail: enc@heraeus.com
Web-сайт: https://www.heraeus-electro-nite.com/
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66 E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «Heraeus Electro-Nite Shanghai Co., Ltd.», КитайАдрес: No.6570 ZhongChun Road, Qibao, Minghang District, Shanghai
Телефон: +86 21 5479 8896
E-mail: enc@heraeus.com
Web-сайт: https://www.heraeus-electro-nite.com/
Изготовители Фирма «Heraeus Electro-Nite Shanghai Co., Ltd.», Китай
Адрес: No.6570 ZhongChun Road, Qibao, Minghang District, Shanghai
Телефон: +86 21 5479 8896
E-mail: enc@heraeus.com
Web-сайт: https://www.heraeus-electro-nite.com/
Приборы относятся к вторичным преобразователям температуры. Принцип действия приборов состоит в следующем: подаваемые на измерительный вход прибора первичные сигналы термо-ЭДС (ТЭДС) от термоэлектрических преобразователей и ЭДС кислородных зондов преобразовываются в цифровую форму и при помощи микропроцессора пересчитываются в температуру и прочие рассчитываемые параметры и выводятся на дисплей прибора. По измеренным значениям термо-ЭДС ТП и ЭДС, генерируемой различными зондами, приборы расчетным путем определяют активность (содержание) кислорода и содержание углерода, а также расчет добавления алюминия в расплавах металлов.
Приборы относятся к стационарным устройствам и конструктивно выполнены в прочном металлическом корпусе, на лицевой панели которого расположен монохромный дисплей и 16-ти кнопочная мембранная клавиатура, с помощью которой осуществляется управление прибором.
Внутри корпуса прибора находятся платы микропроцессора, дисплея, интерфейсов связи для передачи измеренных данных и приема измеряемых данных от внешних зондов, а также модуль питания.
На задней панели расположены разъем для подключения измерительных зондов, разъемы для подключения принтера и сигнальных устройств.
Внешний вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового кода, состоящего из арабских цифр и букв английского алфавита, наносится на заднюю панель корпуса прибора при помощи наклейки. Нанесение знака поверки на прибор не предусмотрено.
Место нанесения заводского номера


4/ негаеиь ft' №с№^№
Multi-Lab
Ceiffix1

Рисунок 1 - Внешний вид приборов многофункциональных для измерений параметров жидких
металлов ML2C-CELOX
Пломбирование приборов не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений ТЭДС ТП в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °C:
|
от +600 до +1820 от +400 до +1760 от +400 до +1760 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от +18 °С до +28 °С включ., °С |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от 0 °С до +18 °С не включ. и св. +28 °С до +50 °С, °С |
±2,0 |
|
Диапазон измерений ЭДС, мВ |
от -400 до +400 |
|
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ |
±1,0 |
|
Единица младшего разряда индикации измерений, °С (мВ) |
0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
от 100 до 240 В |
|
Номинальная частота питающей сети, Гц |
50 или 60 |
|
Габаритные размеры корпуса прибора, мм |
489x177x335 |
|
Масса прибора, кг, не более |
11 |
|
Рабочие условия эксплуатации:
|
от 0 до +50 80 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Срок службы, лет, не менее |
10 |
