Номер по Госреестру СИ: 95107-25
95107-25 Калибраторы постоянного напряжения эталонные
(КНЭ5730)
Назначение средства измерений:
Калибраторы постоянного напряжения эталонные КНЭ5730 (далее - калибраторы) предназначены для воспроизведения напряжения постоянного электрического тока и могут применяться в качестве эталона 2 разряда в диапазоне от 0,01 до 2 В, эталона 1 разряда в диапазоне свыше 2 до 20 В.
Внешний вид.
Калибраторы постоянного напряжения эталонные
Рисунок № 1
Внешний вид.
Калибраторы постоянного напряжения эталонные
Рисунок № 2
Внешний вид.
Калибраторы постоянного напряжения эталонные
Рисунок № 3
Общие сведения
Дата публикации - 11.04.2025
Срок свидетельства - 08.04.2030
Номер записи - 196881
ID в реестре СИ - 1424810
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Hainan Profit Technology Cо., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№677 от 2025.04.08 Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Калибраторы постоянного напряжения эталонные (КНЭ5730)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Калибраторы постоянного напряжения эталонные (КНЭ5730)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Калибраторы постоянного напряжения эталонные (КНЭ5730)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) калибраторов представляет собой внутреннюю программу микропроцессора, обеспечивающую функционирование калибратора и управление интерфейсом. ПО устанавливается в энергонезависимую память с использованием специального загрузчика фирмы-изготовителя. ПО исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики калибраторов, указанные в разделе «
Знак утверждения типа
Знак утверждения типананосится методом лазерной печати, либо другим типографским способом на титульный лист документа «Калибратор постоянного напряжения эталонный КНЭ5730. Руководство по эксплуатации».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок проведения измерений» документа «Калибратор постоянного напряжения эталонный КНЭ5730. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Калибраторы постоянного напряжения эталонные КНЭ5730. Стандарт предприятия».
ПравообладательHainan Profit Technology Co., LTD, Китай
Адрес: Office D030, 5th Floor, Jingyinghui, No.33, Longkun North Road, Binhai Street, Haikou, Hainan, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66 E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Принцип действия калибраторов основан на прямом воспроизведении заданных значений напряжения постоянного электрического тока по 2-х или 4-х проводной схеме подключений.
Конструктивно калибраторы выпускаются в моноблочном исполнении в металлическом корпусе серо-серебристого цвета.
На передней панели калибраторов расположены выходные клеммы, цветной дисплей, органы управления (кнопки доступа к функциям, кнопки ввода чисел, кнопка включения воспроизведения сигнала, поворотный кодовый датчик, кнопки курсора и другие).
На задней панели калибраторов расположены разъем для подключения шнура питания, кнопка включения питания, контакт для заземления корпуса, вентиляционные отверстия и разъемы интерфейсов RS-232, LAN.
Общий вид калибраторов представлен на рисунке 1. Общий вид задней панели калибраторов представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на табличку, наклеиваемую на боковую панель калибратора на несъемный элемент конструкции корпуса. Место нанесения заводского номера указано на рисунке 3.
Пломбирование калибраторов не предусмотрено.

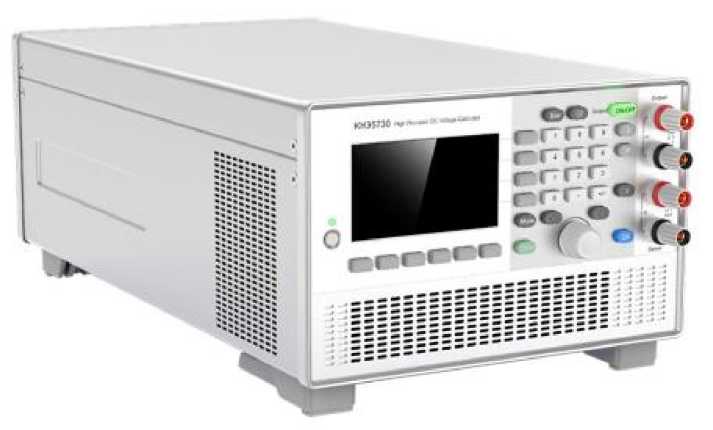

Рисунок 1 - Общий вид калибраторов

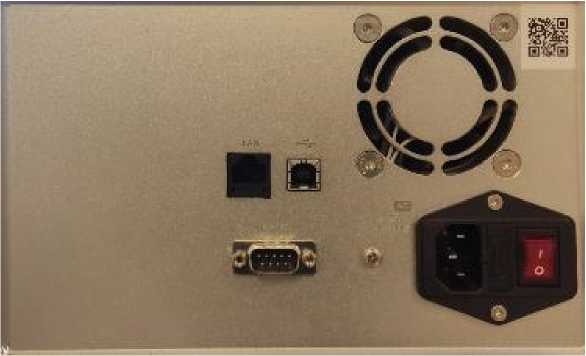

Рисунок 2 - Общий вид задней панели калибраторов
Место нанесения заводского номера

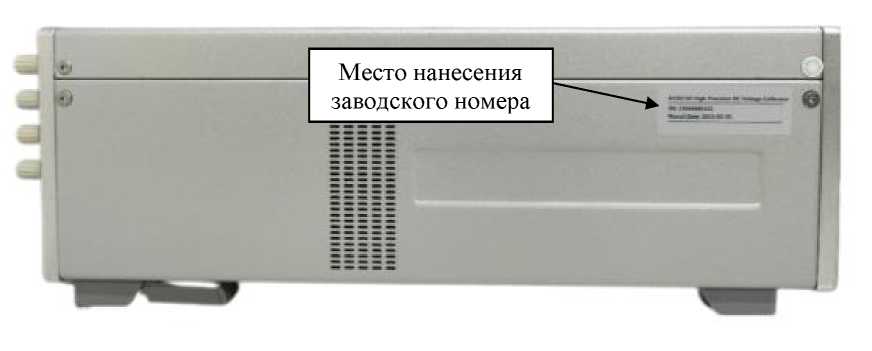

Рисунок 3 - Место нанесения заводского номера
Идентификационные данные ПО калибраторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО калибраторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.1 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики калибраторов
|
Обозначение диапазона воспроизведения |
Разрешающая способность |
Верхняя и нижняя границы диапазона воспроизведения |
Максимальная нагрузка [внутреннее сопротивление источника] |
Пределы допускаемой абсолютной погрешности при (teal ± 5) °С 1, 2 |
|
200 мВ |
1-10-5 мВ |
от 0 до 220 мВ |
[50 Ом] |
±(7,5-10’6-U + 4-10-4) мВ |
|
2 В |
1-10-7 В |
от 0 до 2,2 В |
50 мА |
±(5-10’6-U + 7-10-7) В |
|
10 В |
1-10-6 В |
от 0 до 11 В |
50 мА |
±(3,5-10’6-U + 2,5-10-6) В |
|
20 В |
1-10-6 В |
от 0 до 22 В |
50 мА |
±(3,5-10’6-U + 4-10-6) В |
|
Примечания
| ||||
Таблица 3 - Основные технические характеристики калибраторов
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
при температуре окружающего воздуха +28 °С при температуре окружающего воздуха от +28 до +35 °С |
от +15 до +35 90 80 |
|
Условия хранения:
|
от -10 до +55 70 |
|
Параметры электрического питания:
|
от 198 до 242 от 50 до 60 |
|
Время прогрева, требуемое для обеспечения метрологических характеристик 1, мин |
90 |
|
Габаритные размеры (Ш х В х Г), мм, не более |
400 х 300 х 650 |
|
Масса, кг, не более |
10 |
|
Примечание - 1 Время повторного прогрева после выключения менее, чем на 30 мин, должно быть в 2 раза больше длительности выключения | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
