Принцип работы счётчиков основан на измерении числа оборотов чувствительных элементов основного счётчика (турбины) и вспомогательного счётчика (крыльчатки), вращающихся пропорционально скорости потока. На оси чувствительного элемента (турбины или крыльчатки) счетчика закреплена ведущая магнитная муфта, передающая вращение ведомой муфте, которая находится в счетном механизме. Масштабирующие редуктора счетных механизмов обоих счётчиков приводят число оборотов турбины и крыльчатки к значению объема протекающей воды в м³.

Конструктивно счётчики состоят из двух счётчиков воды: турбинного (основного) и крыльчатого многоструйного (вспомогательного) и переключающего устройства.

Счетные механизмы каждого из счётчиков показывают только ту часть общего измеренного объема воды, которая прошла через него. Для определения общего объема воды, прошедшего через счётчик, показания обоих счетных механизмов суммируют. Счетные механизмы основного и вспомогательного счётчиков могут дополнительно комплектоваться датчиком для дистанционной передачи импульсов по принципу «сухой контакт», а также модулем передачи данных и импульсов, передающим измеренные данные по цифровым протоколам или импульсам по принципу «открытый коллектор».

Переключающее устройство представляет собой пружинный клапан, который в зависимости от значения расхода направляет поток воды при малых значениях через вспомогательный (крыльчатый) счётчик, а при больших значениях через основной и вспомогательный счетчики. Счетчики защищены от воздействия внешнего магнитного поля.

Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Счётчики изготавливаются в следующих модификациях:

PRIMA X Х

(i) - счетные механизмы основного и вспомогательного счетчика укомплектованы датчиками для дистанционной передачи импульсов по принципу «сухой контакт» (M-Bus/i) - счетный механизм основного счетчика укомплектован модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу M-Bus и импульсам по принципу «открытый коллектор», механизм вспомогательного счетчика укомплектован датчиком для дистанционной передачи импульсов по принципу «сухой контакт» (M-Bus) - счетные механизмы основного и вспомогательного счетчика укомплектованы модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу M-Bus и импульсам по принципу «открытый коллектор»

(RS) - счетные механизмы основного и вспомогательного счетчика укомплектованы модулем передачи данных и импульсов HRI передающим измеренные данные по цифровому протоколу RS-485 и импульсам по принципу «открытый коллектор» (LoRa) - счетные механизмы основного и вспомогательного счетчика укомплектованы модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу LoRaWAN (NB-IoT) - счетные механизмы основного и вспомогательного счетчика укомплектованы модулем передачи данных и импульсов HRI передающим измеренные данные по беспроводному цифровому протоколу NB-IoT_____________

WPC-B - X/Y- исполнение в едином корпусе;

WPC-P - X/Y - двухкорпусное исполнение;

Где X - диаметр условного прохода основного счетчика Y - диаметр условного прохода вспомогательного счетчика.

Заводской номер в виде цифрового наносится на циферблат счетного механизма методом печати и (или) на лицевую панель счетного механизма методом лазерной гравировки. Пломбировка счетчиков осуществляется посредством свинцовой или пластиковой пломбы с нанесением знака поверки. Допускается использование другого типа пломб, препятствующих доступу к внутренней части счетчика. Пломбировка модулей передачи данных и импульсов, передатчиков импульсов осуществляется посредством саморазрушающейся наклейки, которая служит для защиты от несанкционированного снятия модуля передачи данных и импульсов, или передатчика импульсов.

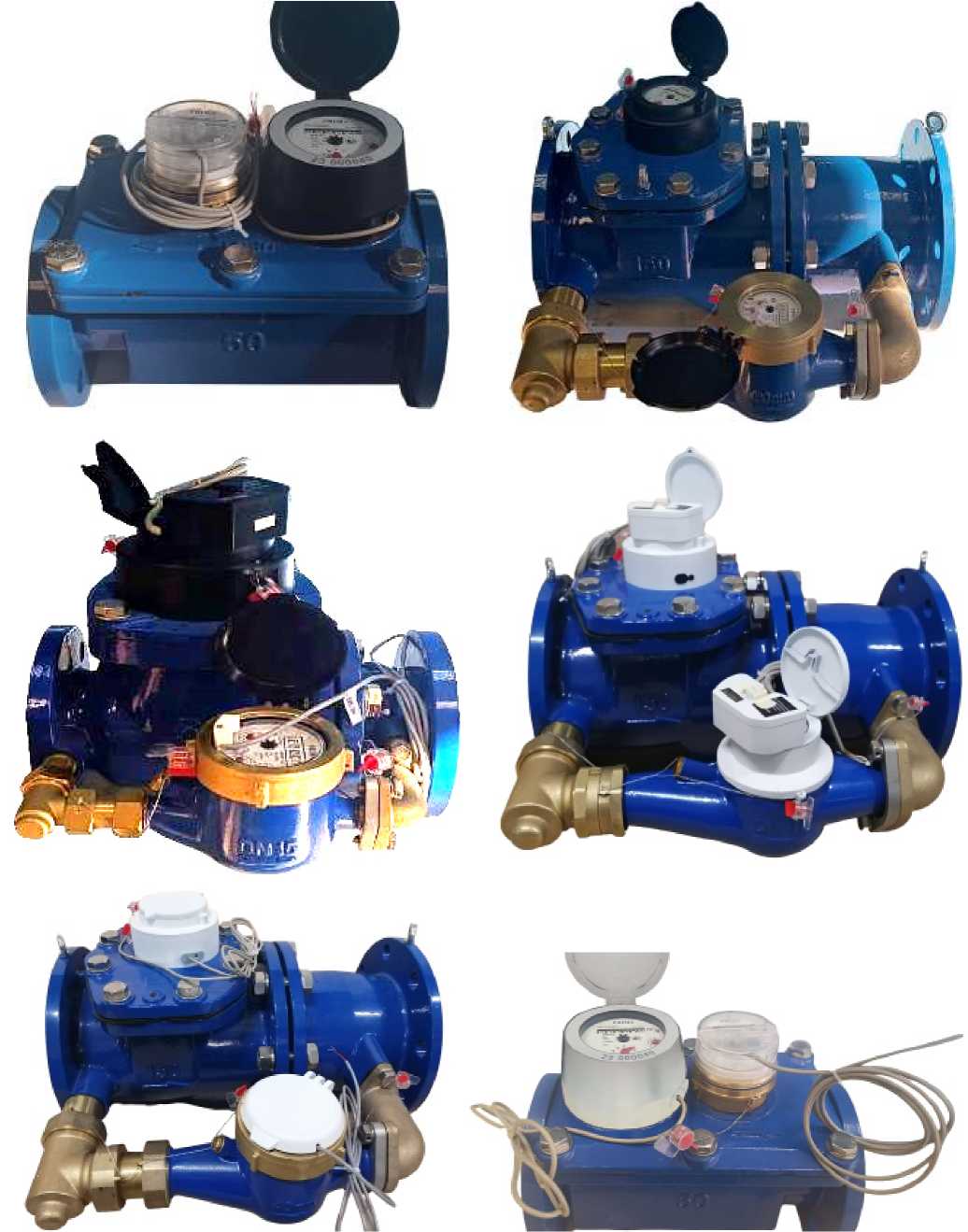

Общий вид счетчиков на рисунке 1.

Рисунок 1 - общий вид счетчиков

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место

пломбировки

Место пломбировки

(--------

Место нанесения заводского номера

Рисунок 2 - места нанесения заводского номера, пломбировки и знака утверждения типа

Таблица 4 - Комплектность счётчика

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надёжности
