Номер по Госреестру СИ: 95102-25
95102-25 Анализаторы спектра портативные
(SW-HSA1000)
Назначение средства измерений:
Анализаторы спектра портативные SW-HSA1000 предназначены для измерений частоты и уровня мощности непрерывных и импульсно-модулированных СВЧ сигналов.

Внешний вид.
Анализаторы спектра портативные
Рисунок № 1

Внешний вид.
Анализаторы спектра портативные
Рисунок № 2

Внешний вид.
Анализаторы спектра портативные
Рисунок № 3
Программное обеспечение
Идентификационные данные программного обеспечения анализаторов спектра портативных SW-HSA1000 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра портативных SW-HSA1000 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW SW-HSA1000 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.10 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наноситсяна заднюю панель анализаторов спектра портативных SW-HSA1000 в соответствии с рисунком 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Общий анализ спектра» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»;
Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении
Государственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
Стандарт предприятия «Анализаторы спектра портативные SW-HSA1000».
ПравообладательSINWAVE., Ltd, Китай
Адрес: 605, 6th floor, No. 56 Dongxinglong Street, Dongcheng District, Beijing, China Телефон: +81086 010 85986877
E-mail: sales@sinwave.com
Web-сайт: https:// www.sinwave.com
Изготовитель
SINWAVE., Ltd, КитайАдрес: 605, 6th floor, No. 56 Dongxinglong Street, Dongcheng District, Beijing, China Телефон: +81086 010 85986877
E-mail: sales@sinwave.com
Web-сайт: https:// www.sinwave.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499)124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
SINWAVE., Ltd, КитайАдрес: 605, 6th floor, No. 56 Dongxinglong Street, Dongcheng District, Beijing, China Телефон: +81086 010 85986877
E-mail: sales@sinwave.com
Web-сайт: https:// www.sinwave.com
Конструктивно анализаторы спектра портативные SW-HSA1000 выполнены в виде портативного прибора в ударозащищённом корпусе и оснащены встроенной батареей для автономной работы. На передней панели анализаторов спектра портативных SW-HSA1000 расположены дисплей и клавиатура управления. На торцах анализатора расположены измерительный СВЧ-разъём, интерфейсы USB, LAN, разъём питания, разъём BNC входа внешней опорной частоты, аудиоразъём.
Принцип действия анализаторов спектра портативных SW-HSA1000 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту и последующей его обработке с помощью аналогово-цифрового преобразователя с блоком цифровой обработки. Для обработки оцифрованных сигналов анализаторы спектра оснащены различными типами детекторов: выборки, максимальным и минимальным пиковым, средним, среднеквадратическим и квазипиковым. Для фильтрации зеркальных каналов приема анализаторы спектра оснащены переключаемыми фиксированными фильтрами. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.
К данному типу анализаторов спектра портативных SW-HSA1000 относятся следующие модификации: SW-HSA1007, SW-HSA1013, SW-HSA1026, SW-HSA1044. Модификации отличаются диапазоном рабочих частот, и могут иметь следующие опции:
P07 - предусилитель для модификации F07;
P13 - предусилитель для модификации F13;
P26 - предусилитель для модификаций F26;
P44 - предусилитель для модификаций F44;
ASA - измерительный демодулятор АМ/ЧМ;
VSA - анализ сигналов c квадратурной модуляцией;
HAS-B25 - полоса анализа сигналов 25 МГц;
HAS-B40 - полоса анализа сигналов 40 МГц;
HAS-B1H - полоса анализа сигналов 100 МГц;
IFA - анализ помеховых сигналов, опция являются функциональной и дополнительными метрологическими или техническими характеристиками не обладает.
Знак поверки может наноситься на заднюю панель анализаторов спектра портативных SW-HSA1000.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель прибора и имеет формат тринадцатизначного буквенно-цифрового номера.
Для предотвращения несанкционированного доступа анализаторы спектра портативные SW-HSA1000 имеют защитную наклейку завода-изготовителя, закрывающую стык передней и задней панелей.
Общий вид анализаторов спектра портативных SW-HSA1000 и информации о модификации средства измерений представлены на рисунке 1.
Места для нанесения знака утверждения типа средства измерений и серийного номера, идентифицирующего каждый экземпляр СИ, представлены на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

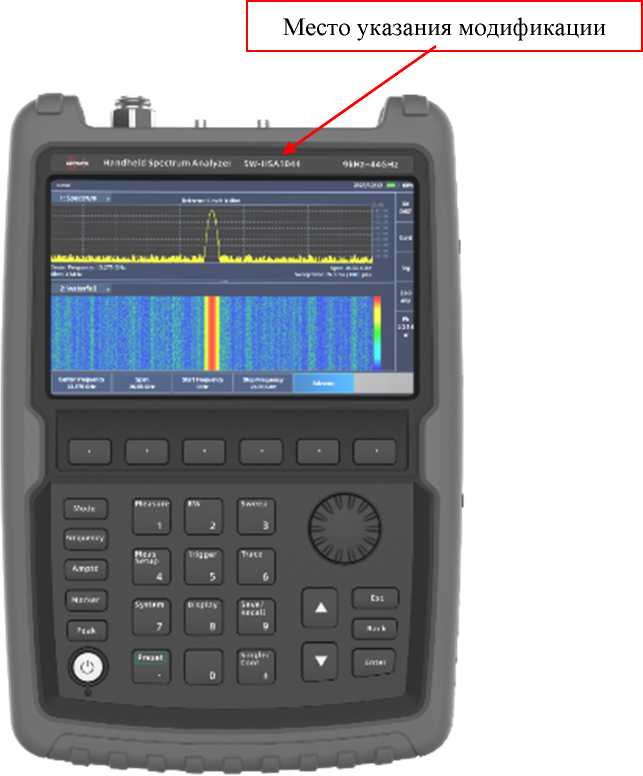

Рисунок 1 - Общий вид средства измерений
Место нанесения знака
утверждения типа
!•>
Место указания серийного номера

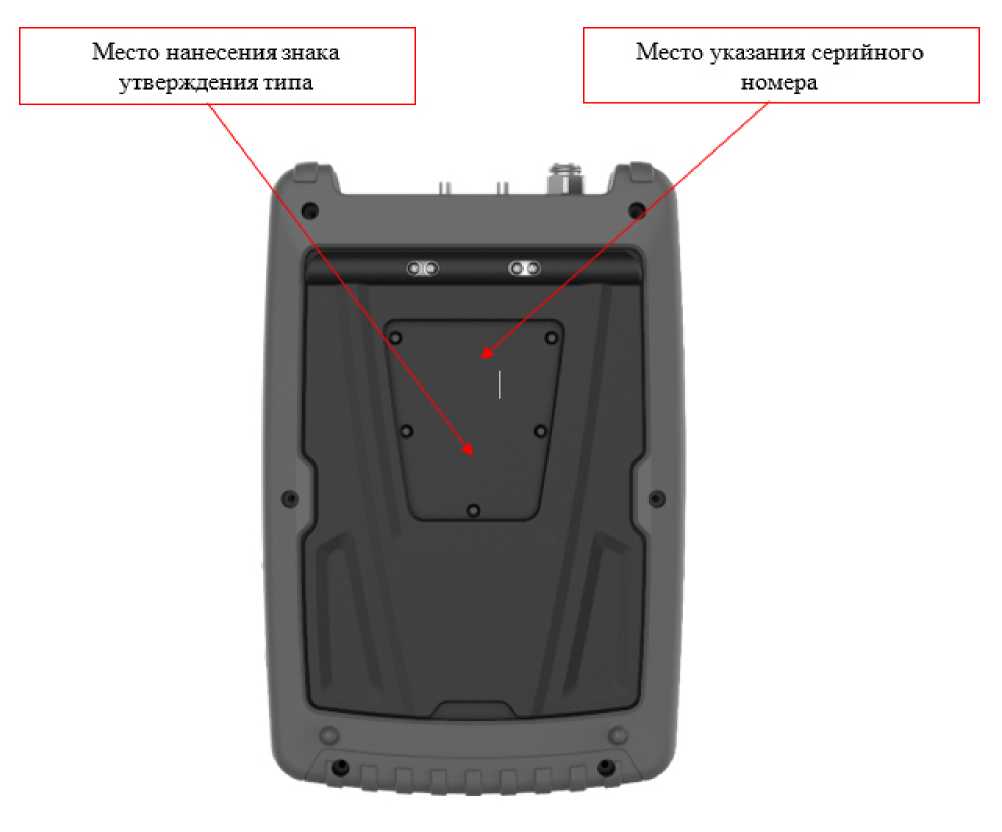

Рисунок 2 - Место нанесения серийного номера, идентифицирующего каждый экземпляр СИ; место для нанесения знака утверждения типа

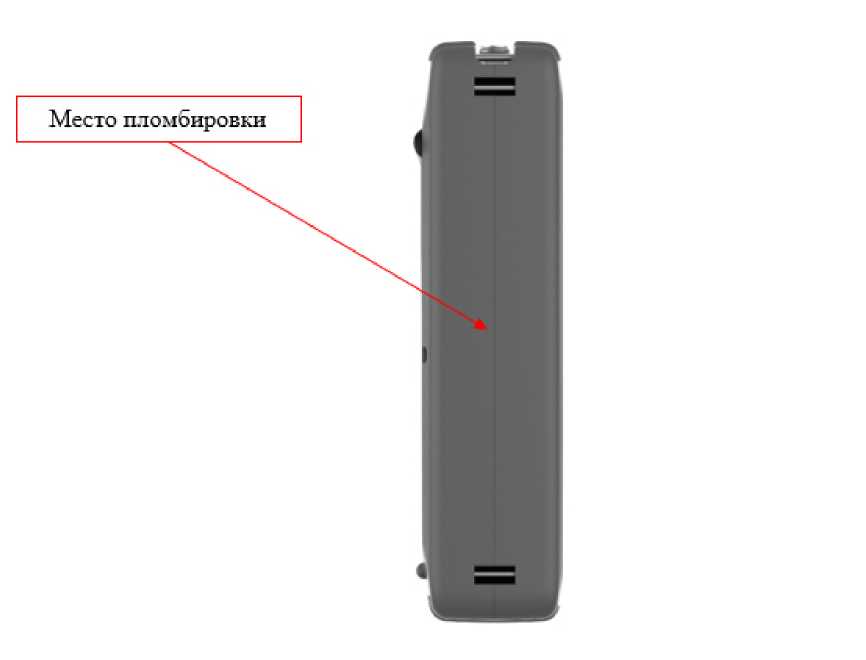

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Анализатор спектра портативный SW-HSA1000 |
модификация SW-HSA1007, или SW-HSA1013, или SW-HSA1026, или SW-HSA1044 |
1 шт. |
|
Опция предусилителя для модификации SW-HSA1007 |
P07 |
по отдельному заказу |
|
Опция предусилителя для модификации SW-HSA1013 |
P13 |
по отдельному заказу |
|
Опция предусилителя для модификаций SW-HSA1026 |
P26 |
по отдельному заказу |
|
Опция предусилителя для модификаций SW-HSA1044 |
P44 |
по отдельному заказу |
|
Измерительный демодулятор АМ/ЧМ |
ASA |
по отдельному заказу |
|
Анализ сигналов c квадратурной модуляцией |
VSA |
по отдельному заказу |
|
Полоса анализа сигналов 25 МГц |
HAS-B25 |
по отдельному заказу |
|
Полоса анализа сигналов 40 МГ ц |
HAS-B40 |
по отдельному заказу |
|
Полоса анализа сигналов 100 МГ ц |
HAS-B1H |
по отдельному заказу |
|
Анализ помеховых сигналов |
IFA |
по отдельному заказу |
|
Адаптер питания |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон рабочих частот, Г ц |
модификация SW-HSA1007 |
от 9-103 до 7,5-109 |
|
модификация SW-HSA1013 |
от 9М03 до 13,6-109 | |
|
модификация SW-HSA1026 |
от 9М03 до 2,65П010 | |
|
модификация SW-HSA1044 |
от 9-103 до 4,44010 | |
|
Номинальное значение частоты опорного генератора, Гц |
1М0'7 | |
|
Пределы допускаемой относительной погрешности частоты опорного генератора 5оп |
±5М0-'7 | |
|
Диапазон полос обзора, SPAN, Гц |
от 0 до полного диапазона частот | |
|
Номинальные значения полос |
по уровню минус 3 дБ |
от 1 до 3-106 с шагом 10 %, |
|
пропускания RBW, Гц |
4И06, 5М06, 6М06, 8М06, 107 | |
|
по уровню минус 6 дБ |
10; 102; 2М02; 103; 9-103; 104; 105; 1,2-105; 106 | |
|
Диапазон установки количества точек развертки спектрограммы SP |
от 101 до 10001 | |
|
Пределы допускаемой абсолютной погрешности измерений |
± ^изм • 5оп + 0,001 • SPAN + | |
|
частоты с помощью маркеров, F^n |
, Гц |
0,05 • RBW + 2 + 0,5 • SPAN/(SP-1)) |
|
Полоса анализа сигналов, Г ц |
Штатно |
1-107 |
|
опция HAS-B25 |
2,5М0'7 | |
|
опция HAS-B40 |
4М07 | |
|
опция HAS-B1H |
1М08 | |
|
Значения уровня фазовых шумов |
10 кГц |
-102 |
|
в полосе 1 Гц относительно |
100 кГц |
-105 |
|
уровня несущей на частоте 1 ГГц |
1 МГц |
-111 |
|
при отстройке, дБ, не более |
10 МГц |
-133 |
|
Значения среднего уровня |
предусилитель выключен или отсутствует | |
|
собственных шумов в полосе |
от 10 МГц до 3 ГГц включ. |
-142 |
|
1 Гц, при ослаблении |
св. 3 до 7,2 ГГц включ. |
-138 |
|
встроенного аттенюатора 0 дБ, в |
св. 7,2 до 13,6 ГГц включ. |
-141 |
|
зависимости от состояния |
св. 13,6 до 20 ГГц включ. |
-137 |
|
предусилителя, в диапазоне |
св. 20 до 32 ГГц включ. |
-134 |
|
частот, дБ (1 мВт), не более |
св. 32 до 44 ГГц |
-130 |
|
предусилитель включен | ||
|
от 10 МГц до 3 ГГц включ. |
-162 | |
|
св. 3 до 7,2 ГГц включ. |
-160 | |
|
св. 7,2 до 13,6 ГГц включ. |
-162 | |
|
св. 13,6 до 20 ГГц включ. |
-157 | |
|
св. 20 до 32 ГГц включ. |
-154 | |
|
св. 32 до 44 ГГц |
-151 | |
Продолжение таблицы 2
|
1 |
2 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 40 до 0 дБ (1 мВт), температуре окружающей среды от +20 до +30 °С, в диапазоне частот, дБ |
предусилитель выключен или отсутствует, ослабление входного СВЧ аттенюатора 10 дБ | |
|
от 10 МГц до 7,2 ГГц включ. св. 7,2 до 13,6 ГГц включ. св. 13,6 до 26,5 ГГц включ. св. 26,5 до 32 ГГц включ. св. 32 до 44 ГГц |
±1,0 ±1,5 ±1,8 ±2,0 ±2,3 | |
|
предусилитель включен, ослабление входного СВЧ аттенюатора 30 дБ | ||
|
от 10 МГц до 7,2 ГГц включ. св. 7,2 до 13,6 ГГц включ. св. 13,6 до 26,5 ГГц включ. св. 26,5 до 32 ГГц включ. св. 32 до 44 ГГц |
±1,0 ±1,5 ±1,8 ±2,0 ±2,3 | |
|
Уровень остаточных сигналов комбинационных частот, на нагрузке 50 Ом, ослаблении входного СВЧ аттенюатора 0 дБ, в зависимости от состояния предусилителя, в диапазоне частот, дБ (1 мВт), не более |
предусилитель выключен или отсутствует | |
|
от 10 МГц до 13,6 ГГц включ. св. 13,6 до 20 ГГц включ. св. 20 до 44 ГГц |
-90 -85 -80 | |
|
предусилитель включен | ||
|
от 10 МГц до 32 ГГц включ. св. 32 до 44 ГГц |
-100 -95 | |
|
Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI)*, при входном уровне минус 20 дБ (1 мВт), выключенном предусилителе, ослаблении входного СВЧ аттенюатора 0 дБ, в диапазоне частот, дБ (1 мВт), не менее: от 50 МГ ц до 44 ГГ ц |
7 | |
|
Уровень гармонических искажений 2-го порядка при уровне входного сигнала смесителя минус 30 дБ (1 мВт), выключенном предусилителе, в диапазоне частот, дБ относительно сигнала на смесителе, не более: от 50 МГц до 22 ГГц |
-60 | |
|
* Примечание: TOI = (2Ъсмес- Lимз)/2, где: Ьсмес. - уровень входного сигнала смесителя, дБ (1 мВт) | ||
|
Измерительный демодулятор АМ/ЧМ (опция ASA) | ||
|
Диапазон измерений пикового значения коэффициента амплитудной модуляции Кам, % |
от 0 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерений Кам, при частоте модулирующего сигнала 1 кГц, % |
±(0,02-Кам + 0,5) | |
|
Максимальное значение девиации частоты FдЕв входного сигнала для сигналов с частотной модуляцией в диапазоне несущих частот при частоте модулирующего сигнала Fмoд < 1 МГц, Гц |
Г106 | |
Окончание таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений девиации частоты FдЕв, в диапазоне Fдев от 0 до 1 МГц, в диапазоне частот модулирующего сигнала Fмод от 20 Гц до 200 кГц, Гц |
±(0,02^мод + Fдев) + 10) |
|
Анализ сигналов с квадратурной модуляцией (опция VSA) | |
|
Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK, при входном уровне минус 10 дБ (1 мВт), частоте несущей 1 ГГц, скорости модуляции 100 кГц, %, не более |
1,2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Тип входного разъема:
|
тип N «розетка» 3,5 мм «вилка» 2,4 мм «вилка» |
|
Рабочие условия эксплуатации:
|
от -10 до +50 85 |
|
Условия хранения и транспортирования:
|
от -40 до +70 95 |
|
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 |
|
Напряжение питания постоянного тока, В |
12 |
|
Напряжение питания встроенной батареи, В |
от 9 до 12,5 |
|
Потребляемая мощность, Вт, не более |
45 |
|
Масса, кг, не более |
5 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
197x294x74 |
|
Время прогрева, мин |
30 |
Таблица 4 - Параметры надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, лет |
10 |
