Номер по Госреестру СИ: 95023-25
95023-25 Магнитометры трехкомпонентные
(МТ-6)
Назначение средства измерений:
Магнитометры трехкомпонентные МТ-6 (далее - магнитометры МТ-6) предназначены для измерений трех ортогональных компонент и модуля вектора магнитной индукции постоянного поля в диапазонах от минус 100000 до плюс 100000 нТл.
Внешний вид.
Магнитометры трехкомпонентные
Рисунок № 1
Внешний вид.
Магнитометры трехкомпонентные
Рисунок № 2
Общие сведения
Дата публикации - 02.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196848
ID в реестре СИ - 1424656
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "КРИОМАГ" (ООО "КРИОМАГ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№633 от 2025.03.28 Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Магнитометры трехкомпонентные (МТ-6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "КРИОМАГ" (ООО "КРИОМАГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95023-25 28.03.2030 |
Магнитометры трехкомпонентные, МТ-6 Общество с ограниченной ответственностью "КРИОМАГ" (ООО "КРИОМАГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Магнитометры трехкомпонентные (МТ-6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Магнитометры трехкомпонентные (МТ-6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Магнитометры МТ-6 оснащены программным обеспечением (далее - ПО, состоящим из встроенного ПО и автономного ПО для установки на персональный компьютер (далее - ПК). Встроенное ПО устанавливается в энергонезависимую память магнитометров МТ-6 на заводе-изготовителе и обеспечивает задание режимов работы магнитометров МТ-6, индикацию измеренных величин и запись результатов измерений в память магнитометров МТ-6. Автономное ПО предназначено для управления магнитометрами МТ-6 с ПК, получения, визуализации, обработки и сохранения результатов измерений.
Встроенное ПО является метрологически значимым и загружается в микропроцессор магнитометра МТ-6 на заводе-изготовителе и может быть обновлено только в ходе технического обслуживания у производителя.
Защита ПО магнитометров МТ-6 от непреднамеренных и преднамеренных изменений реализована с помощью следующих мер: встроенное ПО не может быть модифицировано с помощью программно-аппаратных интерфейсов связи в процессе эксплуатации; идентификатором целостности ПО служит начало процесса измерений.
Идентификация автономного ПО осуществляется по цифровому идентификатору, рассчитанному по алгоритму CRC-32.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
Magnetometer. exe |
|
Цифровой идентификатор ПО (контрольная сумма) |
В515Е18С |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится в левый верхний угол на лицевые панели блоков электронных магнитометров МТ-6 в виде шильдика и на титульные листы паспортов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ШГЕИ1.420.031 РЭ. «Магнитометр трехкомпонентный МТ-6. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
ШГЕИ1.420.031 ТУ. «Магнитометр трехкомпонентный МТ-6. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «КРИОМАГ» (ООО «КРИОМАГ») ИНН 7839307532
Юридический адрес: 190103, г. Санкт-Петербург, 9-я Красноармейская, д. 8, лит. А, помещ. 1-Н, ком. 3
Телефон: (812) 251-50-60
E-mail: cryomag@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «КРИОМАГ» (ООО «КРИОМАГ») ИНН 7839307532Адрес: 190103, г. Санкт-Петербург, 9-я Красноармейская, д. 8, лит. А, помещ. 1-Н, ком. 3
Телефон: (812) 251-50-60
E-mail: cryomag@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 215-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «КРИОМАГ» (ООО «КРИОМАГ») ИНН 7839307532Юридический адрес: 190103, г. Санкт-Петербург, 9-я Красноармейская, д. 8, лит. А, помещ. 1-Н, ком. 3
Телефон: (812) 251-50-60
E-mail: cryomag@yandex.ru
Принцип действия магнитометров МТ-6 основан на феррозондовом методе измерений индукции слабых магнитных полей, сущность которого заключается в возникновении электрического сигнала в одной из обмоток феррозонда при взаимодействии внешнего измеряемого поля и некоторого вспомогательного поля, создаваемого в объеме сердечников феррозонда, изготовленных из пермаллоя (магнитомягких материалов).
Магнитометры МТ-6 являются цифровыми феррозондовыми переносными приборами с возможностью автономного питания, состоящими из феррозондовых трехкомпонентных датчиков и блоков электронных, соединенных сигнальным кабелем. Измеренные значения компонент вектора магнитной индукции Вх, Ву, Вz и модуля вектора магнитной индукции В отображаются на дисплее блоков электронных.
Для недопущения несанкционированного доступа к элементам регулировки на лицевой панели блоков электронных магнитометров МТ-6 предусмотрено место для пломбирования мастикой.

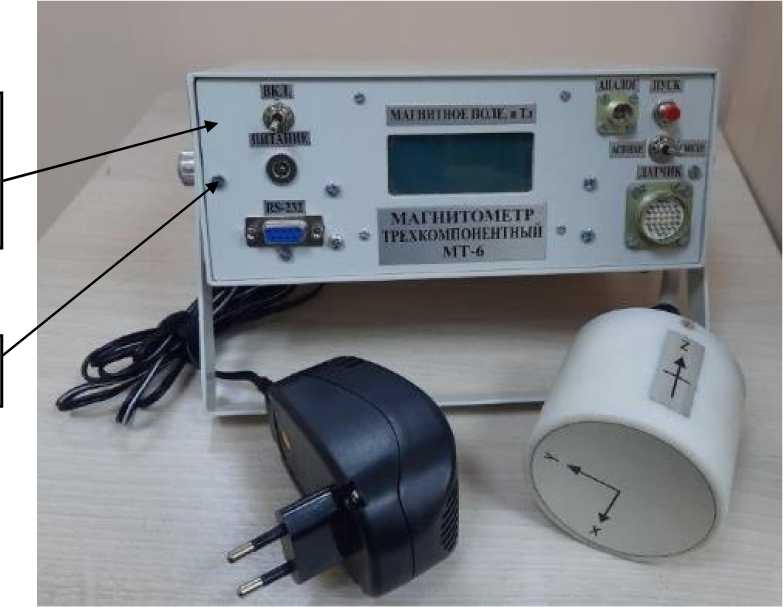

Общий вид магнитометров МТ-6 с указанием места опломбировки и места нанесения знака утверждения типа представлен на рисунке 1.

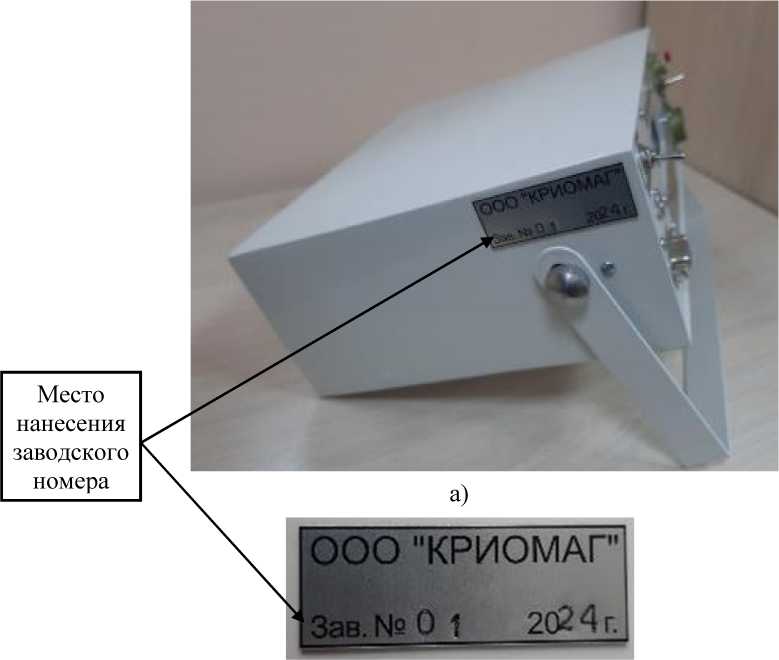

На боковой панели блоков электронных магнитометров МТ-6 имеется металлический шильд с указанием предприятия-изготовителя, заводского номера, состоящего из арабских цифр, и года выпуска, нанесенные методом лазерной гравировки (рисунок 2).
Нанесение знака поверки на магнитометры МТ-6 не предусмотрено.
Место нанесения знака утверждения типа
Место для пломбирования
Рисунок 1 - Общий вид магнитометров МТ-6
с указанием места опломбировки и места нанесения знака утверждения типа
б )
Рисунок 2 - Место нанесения заводского номера магнитометров МТ-6 а - общий вид; б - шильд
Комплектность магнитометров МТ-6 приведена в таблице 4.
Таблица 5 - Комплектность магнитометров МТ-6
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Датчик трехкомпонентный |
ШГЕИ2.733.049 |
1 шт. | |
|
Блок электронный со встроенным ПО |
ШГЕИ2.068.044 |
1 шт. | |
|
Кабель сигнальный |
ШГЕИ6.644.033 |
1 шт. |
L=6000 мм |
|
Кабель интерфейсный RS-232 |
ШГЕИ6.700.006 |
1 шт. |
L=2000 мм |
|
Блок питания Robiton SN-500S |
1 шт. |
12 В | |
|
Блок питания батарейный |
ШГЕИ3.233.009 |
1 шт. |
Элементы питания И20х9шт. в комплект не входят |
|
Кабель питания |
ШГЕИ6.640.024 |
1 шт. |
L=1500 мм |
|
Носитель информации с ПО (USB-диск) |
1 шт. | ||
|
Транспортировочный кейс |
1 шт. | ||
|
Магнитометр трехкомпонентный МТ-6. Руководство по эксплуатации |
ШГЕИ1.420.031 РЭ |
1 экз. | |
|
Магнитометр трехкомпонентный МТ-6. Паспорт |
ШГЕИ1.420.031 ПС |
1 экз. | |
|
Магнитометры трёхкомпонентные МТ-6. Методика поверки |
1 экз. |
Метрологические характеристики магнитометров МТ-6 приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений магнитной индукции постоянного поля по |
от - 100000 |
|
компонентам Х, Y, Z, нТл |
до + 100000 |
|
Пределы допускаемой систематической составляющей абсолютной погрешности измерений магнитной индукции в диапазоне измерений по компонентам Х, Y, Z, нТл, не более |
± 40 |
|
Пределы допускаемой систематической составляющей абсолютной погрешности измерений модуля вектора магнитной индукции в диапазоне измерений, нТл, не более |
± 50 |
|
СКО случайной составляющей абсолютной погрешности (при доверительной вероятности 0,95), нТл, не более |
± 3 |
|
Пределы допускаемой систематической составляющей абсолютной погрешности измерений магнитной индукции, обусловленной смещением нуля магнитометра по компонентам Х, Y, Z, нТл, не более |
± 10 |
|
Неортогональность углов azx, azY, аху между направлениями магнитных осей датчика (при погрешности определения ± 10"), не более |
90" |
|
Порог чувствительности, нТл, не более |
± 1 |
Лист № 4 Всего листов 5 Технические характеристики магнитометров МТ-6 приведены в таблице 3.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность при напряжении (12 ± 1) В, Вт, не более |
4 |
|
Номинальный ток потребления при напряжении питания (12 ± 1) В, А, не более |
0,3 |
|
Габаритные размеры (Д*Ш*В), мм, не более:
|
200х220х90 70х70х90 |
|
Масса, кг, не более:
|
2,0 0,7 |
|
Условия эксплуатации:
|
от + 10 до + 35 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
1000 |
|
Срок службы, лет, не менее |
10 |
