Номер по Госреестру СИ: 95041-25
95041-25 Манометры дифференциального давления
(VA-MN)
Назначение средства измерений:
Манометры дифференциального давления VA-MN (далее - манометры) предназначены для измерений давления разрежения, избыточного и дифференциального давления.

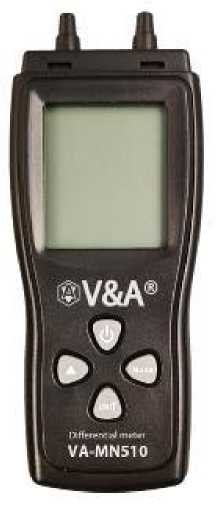

Внешний вид.
Манометры дифференциального давления
Рисунок № 1

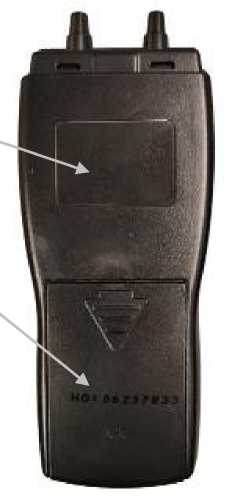

Внешний вид.
Манометры дифференциального давления
Рисунок № 2

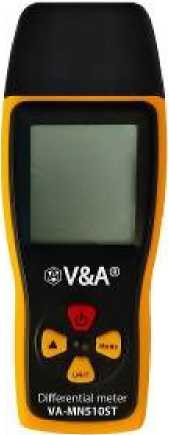

Внешний вид.
Манометры дифференциального давления
Рисунок № 3

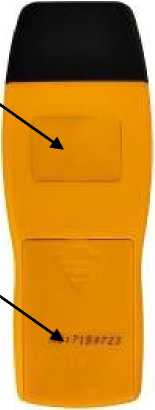

Внешний вид.
Манометры дифференциального давления
Рисунок № 4
Внешний вид.
Манометры дифференциального давления
Рисунок № 5

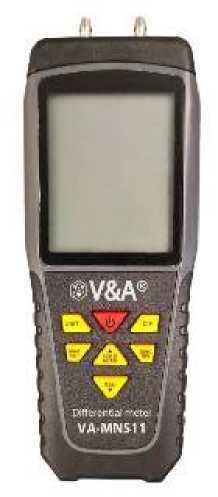

Внешний вид.
Манометры дифференциального давления
Рисунок № 6

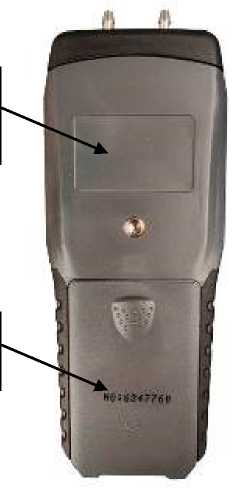

Внешний вид.
Манометры дифференциального давления
Рисунок № 7

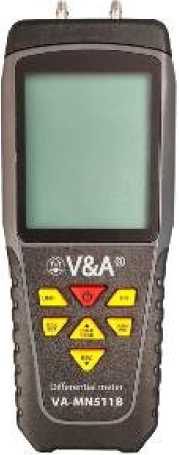

Внешний вид.
Манометры дифференциального давления
Рисунок № 8
Общие сведения
Дата публикации - 09.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196830
ID в реестре СИ - 1424632
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VA-MN510ST, VA-MN510S,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственные площадки: Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), Московская обл., г. Красногорск; DONGGUAN WANCHUANG ELECTRONIC PRODUCTS CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 302
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№626 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Манометры дифференциального давления (VA-MN)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственные площадки: Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), Московская обл., г. Красногорск; DONGGUAN WANCHUANG ELECTRONIC PRODUCTS CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95041-25 28.03.2030 |
Манометры дифференциального давления, VA-MN Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственные площадки: Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), Московская обл., г. Красногорск; DONGGUAN WANCHUANG ELECTRONIC PRODUCTS CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Манометры дифференциального давления (VA-MN)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 302 | 30 | 300 | 2 | 0 | 302 | 300 | 2 |
Стоимость поверки Манометры дифференциального давления (VA-MN)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) манометров является встроенным.
ПО устанавливается на предприятии изготовителя, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования манометров.
Конструкция манометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики манометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО манометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
0.0.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус манометров любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Устройство и работа прибора» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до V105 Па»;
ТУ 26.51.52.130-010-21839994-2024 «Манометры дифференциального давления VA-MN. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Ви энд Эй Инструмент Рус»
(ООО «Ви энд Эй Инструмент Рус»)
ИНН 2465285786
Адрес юридического лица: 660005, Красноярский край, г. Красноярск, ул. Краснодарская, д. 17, кв. 212
Изготовитель
Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус»(ООО «Ви энд Эй Инструмент Рус»)
ИНН 2465285786
Адрес юридического лица: 660005, Красноярский край, г. Красноярск, ул. Краснодарская, д. 17, кв. 212
Производственные площадки:
Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус» (ООО «Ви энд Эй Инструмент Рус»)
Адрес места осуществления деятельности: 143440, Московская обл., г. Красногорск,
д. Путилково, МКАД 69 км, БП «Гринвуд», стр. 31, эт. 1, оф. 21
DONGGUAN WANCHUANG ELECTRONIC PRODUCTS CO., LTD., Китай
Адрес: No. 1, Baoqun road, Shutian, Humen town, Dongguan city, Guangdong province
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ» (ООО «РАВНОВЕСИЕ»)Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно манометры состоят из тензорезистивного первичного измерительного преобразователя, единого монолитного корпуса, в корпус встроен жидкокристаллический дисплей для визуализации режимов работы и результатов измерений, дополнительно на корпусе манометров расположены кнопки управления, которые предназначены для переключений режимов работы манометров.
Манометры выпускаются в модификациях VA-MN510, VA-MN510ST, VA-MN511, VA-MN511B, отличающихся метрологическими и техническими характеристиками, а также конструктивными особенностями.
Манометры выпускаются под торговой маркой «V&A».
Заводской номер наносится на корпус манометров любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом приборов. Нанесение знака поверки на манометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) манометров не предусмотрено.
Цветовая гамма корпуса манометров может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения знака утверждения типа
Место нанесения заводского номера
а) вид спереди модификации VA-MN510
б) вид сзади модификации VA-MN510
Место нанесения знака утверждения типа
Место нанесения заводского номера
в) вид спереди модификации VA-MN510ST
г) вид сзади модификации VA-MN510ST
Место нанесения знака утверждения типа
Место нанесения заводского номера
д) вид спереди модификации VA-MN511
е) вид сзади модификации VA-MN511
■ I
Место нанесения заводского номера
Место нанесения знака утверждения типа
ж) вид спереди модификации VA-MN511B
з) вид сзади модификации VA-MN511B
Рисунок 1 - Общий вид манометров с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Манометр дифференциального давления VA-MN |
- |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Силиконовый шланг |
2 шт. | |
|
Комплект для подключения 1) |
1 шт. | |
|
Сумка для переноски 2) |
1 шт. | |
|
Кейс для переноски 3) |
1 шт. | |
|
Батарея электропитания (тип «ААА») |
3 шт. | |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Для манометров модификаций VA-MN510, VA-MN510ST | |
|
Дискретность (единица младшего разряда (е. м. р.)), гПа |
0,01 |
|
Диапазон измерений избыточного и дифференциального давлений, гПа |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений избыточного и дифференциального давлений, гПа:
|
±0,05 ±(0,015Т1) + 0,1) |
|
Для манометров модификаций VA-MN511, VA-MN511B | |
|
Дискретность (единица младшего разряда (е. м. р.)), кПа:
|
0,01 0,1 |
|
Диапазон измерений, кПа:
|
от -39,98 до 39,98 от 0 до 206,8 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений, %:
|
±1 |
|
1) P - измеренное значение давления, гПа | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний дифференциального давления: - для модификаций VA-MN510, VA-MN510ST, гПа |
от 0 до 100 |
|
- для модификации VA-MN511, кПа |
от -39,98 до 39,98 |
|
- для модификации VA-MN511B, кПа |
от -206,8 до 206,8 |
|
Параметры электрического питания напряжения постоянного тока, В |
4,5 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: - для модификаций VA-MN510, VA-MN510ST |
25,6Х124,8Х49,8 |
|
- для модификаций VA-MN511, VA-MN511B |
32,0x155,0x65,0 |
|
Масса, г, не более: - для модификаций VA-MN510, VA-MN510ST |
71,5 |
|
- для модификаций VA-MN511, VA-MN511B |
250,0 |
|
Рабочие условия измерений: - температура окружающей среды (для модификаций VA-MN510, VA-MN510ST), °С |
от 0 до +50 |
|
- температура окружающей среды (для модификаций VA-MN511, VA-MN511B), °С |
от -10 до +60 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
