Номер по Госреестру СИ: 95040-25
95040-25 Манометры цифровые дифференциальные
(Verdo MA)
Назначение средства измерений:
Манометры цифровые дифференциальные Verdo MA (далее - манометры) предназначены для измерений разности давлений и избыточного давления.
Внешний вид.
Манометры цифровые дифференциальные
Рисунок № 1
Внешний вид.
Манометры цифровые дифференциальные
Рисунок № 2
Внешний вид.
Манометры цифровые дифференциальные
Рисунок № 3
Внешний вид.
Манометры цифровые дифференциальные
Рисунок № 4
Внешний вид.
Манометры цифровые дифференциальные
Рисунок № 5
Внешний вид.
Манометры цифровые дифференциальные
Рисунок № 6
Внешний вид.
Манометры цифровые дифференциальные
Рисунок № 7
Внешний вид.
Манометры цифровые дифференциальные
Рисунок № 8
Общие сведения
Дата публикации - 09.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196829
ID в реестре СИ - 1424631
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Verdo МА1101, Verdo MA1105, Verdo MA1104, Verdo MA1103, Verdo MA1102, Verdo MA1101,
Производитель
Изготовитель - "Shenzhen Flus Technology Co, Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 254
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№551 от 2016.05.06 Об утверждении эталонов единиц величин
№626 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Манометры цифровые дифференциальные (Verdo MA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Манометры цифровые дифференциальные (Verdo MA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 252 | 57 | 252 | 0 | 0 | 252 | 252 | 0 |
Стоимость поверки Манометры цифровые дифференциальные (Verdo MA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) манометров является встроенным.
ПО устанавливается на предприятии изготовителя, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования манометров.
Конструкция манометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики манометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО манометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
0.0.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до V105 Па»;
ES-MA1100-01A «Манометры цифровые дифференциальные Verdo MA. Стандарт предприятия».
ПравообладательКомпания «Shenzhen Flus Technology Co, Ltd», Китай
Адрес юридического лица: 3rd Floor, Lantian Building, Fountian Science Park, Pingan Road, Pinghu Town, Longgang District, Shenzhen, China 518111
Сайт: https://www.szflus.com/
Изготовитель
Компания «Shenzhen Flus Technology Co, Ltd», КитайАдрес: 3rd Floor, Lantian Building, Fountian Science Park, Pingan Road, Pinghu Town, Longgang District, Shenzhen, China 518111
Сайт: https://www.szflus.com/
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ» (ООО «РАВНОВЕСИЕ»)Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Правообладатель
Компания «Shenzhen Flus Technology Co, Ltd», КитайАдрес юридического лица: 3rd Floor, Lantian Building, Fountian Science Park, Pingan Road, Pinghu Town, Longgang District, Shenzhen, China 518111
Сайт: https://www.szflus.com/
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Конструктивно манометры состоят из единого монолитного корпуса, в корпус встроен жидкокристаллический дисплей для визуализации режимов работы и результатов измерений, дополнительно на корпусе манометров расположены кнопки управления, которые предназначены для переключений режимов работы манометров и единиц измерения давления.
Манометры выпускаются в модификациях Verdo MA1101, Verdo MA1102, Verdo MA1103, Verdo MA1104, Verdo MA1105, отличающихся метрологическими характеристиками и диапазоном показаний дифференциального давления.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид манометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом манометров. Нанесение знака поверки на манометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) манометров не предусмотрено.
Цветовая гамма корпуса манометров может быть изменена по решению изготовителя в одностороннем порядке.
|Ъ 2 в 7

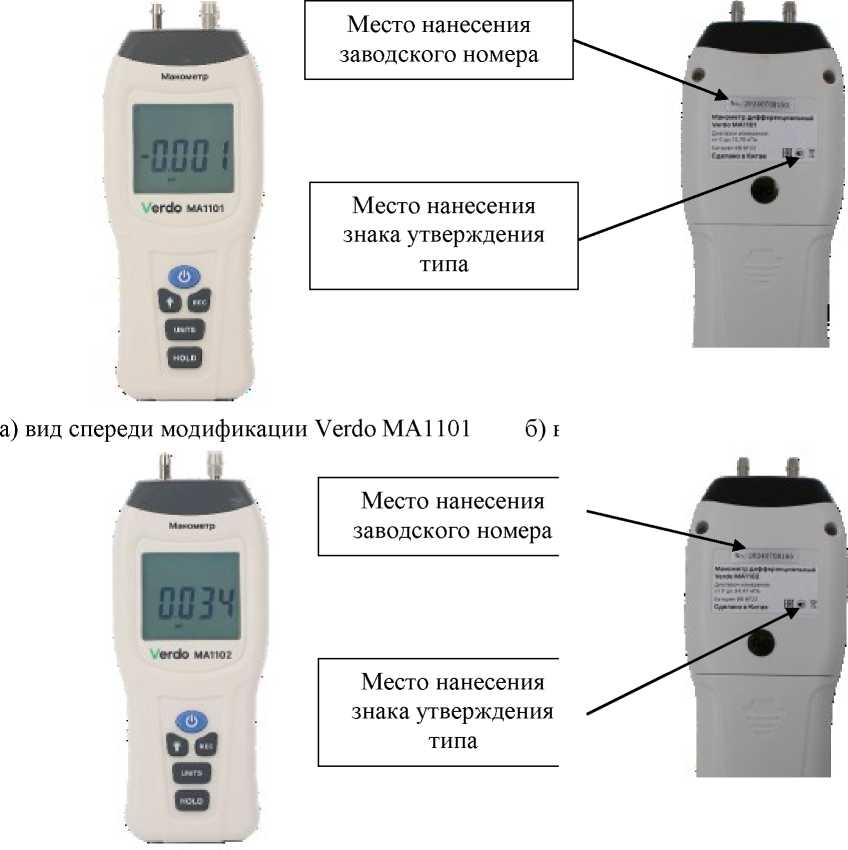

в) вид спереди модификации Verdo MA1102 г)

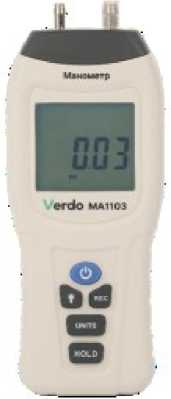

д) вид спереди модификации Verdo MA1103 е)

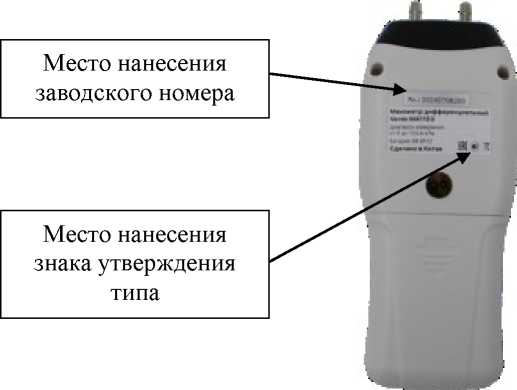

Место нанесет
заводского ном
Место нанесен знака утвержде типа

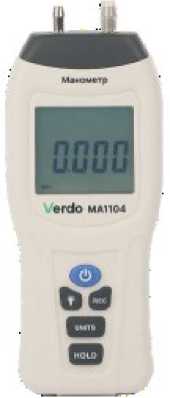

ж) вид спереди модификации Verdo MA1104

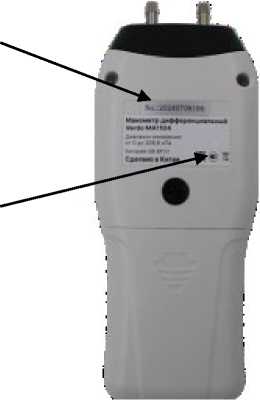

Место нанесения знака утверждения типа
Место нанесения заводского номера

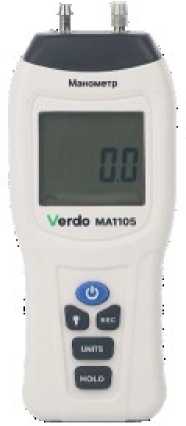

и) вид спереди модификации Verdo MA1105 к
Рисунок 1 - Общий вид манометров с указанием : места нанесения завод
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Verdo МА1101 |
Verdo МА1102 |
Verdo МА1103 |
Verdo МА1104 |
Verdo МА1105 | |
|
Дискретность (единица младшего разряда (е. м. р.)), кПа - от 0 до 10 кПа включ. |
0,001 |
0,001 |
0,1 |
0,1 |
0,1 |
|
- св. 10 кПа |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
|
Диапазон измерений избыточного и дифференциального давления, кПа |
от 0 до 13,79 |
от 0 до 34,47 |
от 0 до 103,4 |
от 0 до 206,8 |
от 0 до 517,1 |
|
Пределы допускаемой приведенной (к диапазону измерений) | |||||
|
погрешности измерений избыточного и дифференциального давления, % |
±0,3 | ||||
аблица 3 - Диапазоны показаний дифференциального давления
|
Наименование характеристики |
Значение | ||||
|
Verdo МА1101 |
Verdo МА1102 |
Verdo МА1103 |
Verdo МА1104 |
Verdo МА1105 | |
|
Диапазон показаний дифференциального давления, кПа |
от -13,79 до +13,79 |
от -34,47 до +34,47 |
от -103,4 до +103,4 |
от -206,8 до +206,8 |
от -517,1 до +517,1 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжения постоянного тока, В |
9 |
|
Габаритные размеры (длинахширинахвысота), мм, |
155,5Х62,3Х30 |
|
не более | |
|
Масса, г, не более |
170 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность при температуре окружающего воздуха +30°C, %, не более |
90 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
7 |
